Laesus III

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Laesus III

powierzchnia użytkowa podstawowa:

117,50 m²

powierzchnia pomocnicza:

4,01 m²

powierzchnia garażu:

0,00 m²

powierzchnia razem:

121,51 m²

powierzchnia zabudowy:

150,36 m²

kubatura:

752,52 m³

dach:

płaski

kąt nachylenia dachu:

3°

wymiary budynku (szer. x głęb.):

17,90 m x 8,40 m

wysokość budynku w kalenicy:

5,65 m

liczba kondygnacji nadziemnych:

1

liczba pokoi z salonem:

2

liczba łazienek i WC:

1

stanowiska postojowe w garażu:

3

Minimalne wymiary działki* (szer. x głęb.):

23,90 m x 16,40 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

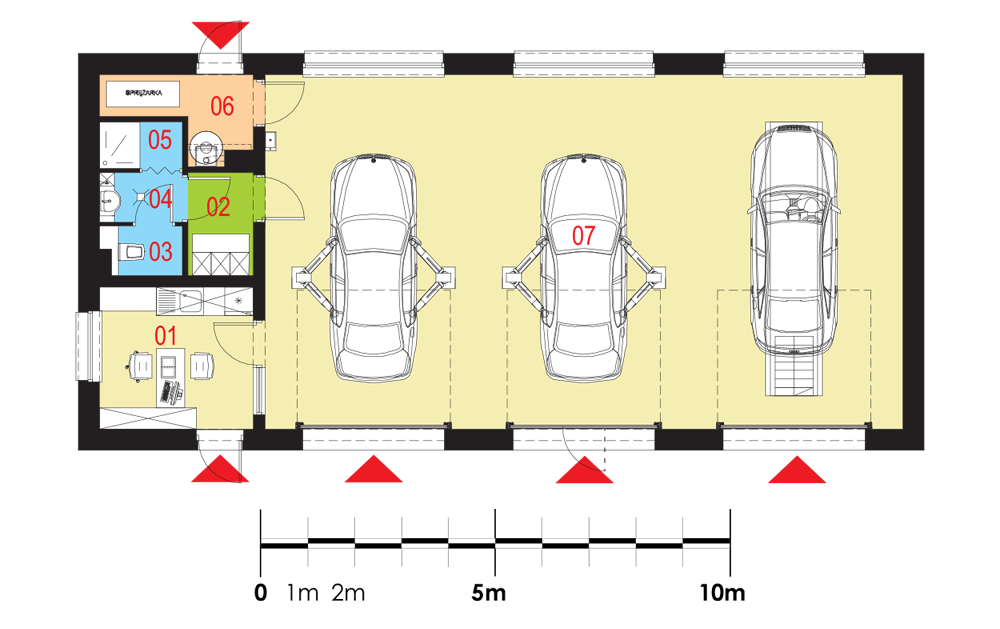

Rzuty

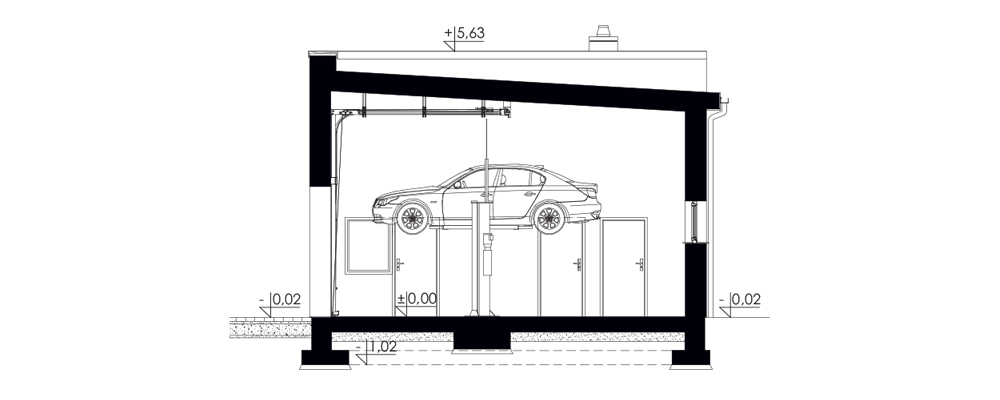

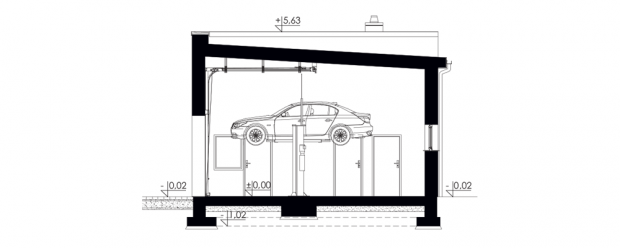

Przekrój

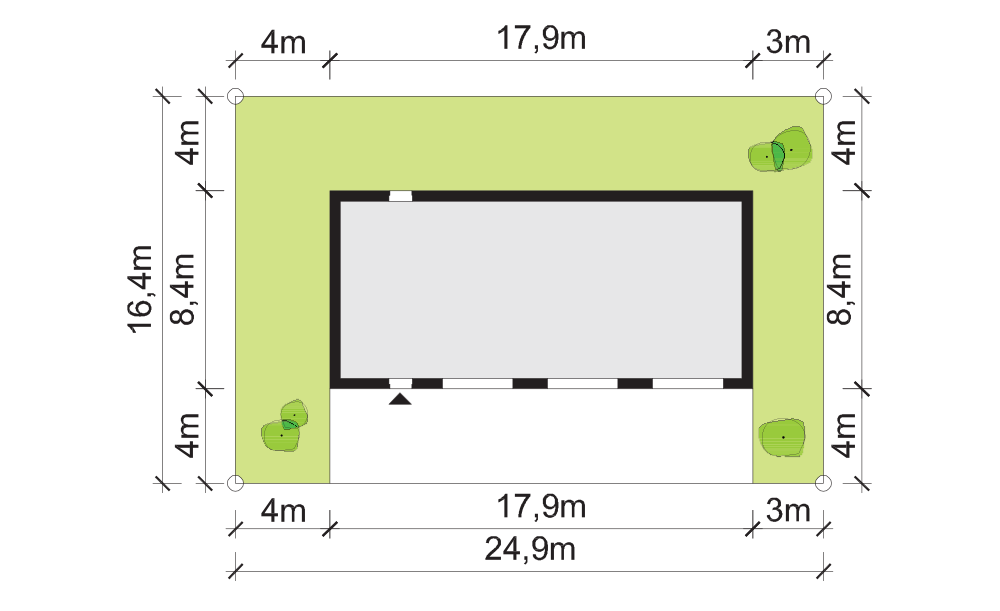

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​17,90m x 8,40m

Wymagane wymiary działki (szerokość x głębokość): 24,90m x 16,40m

Wprowadzając drobne zmiany adaptacyjne, takie jak:

• przeniesienie okna w biurze z elewacji bocznej na fasadę frontową,

minimalne wymagane wymiary działki wyniosą: 23,90m x 16,40m

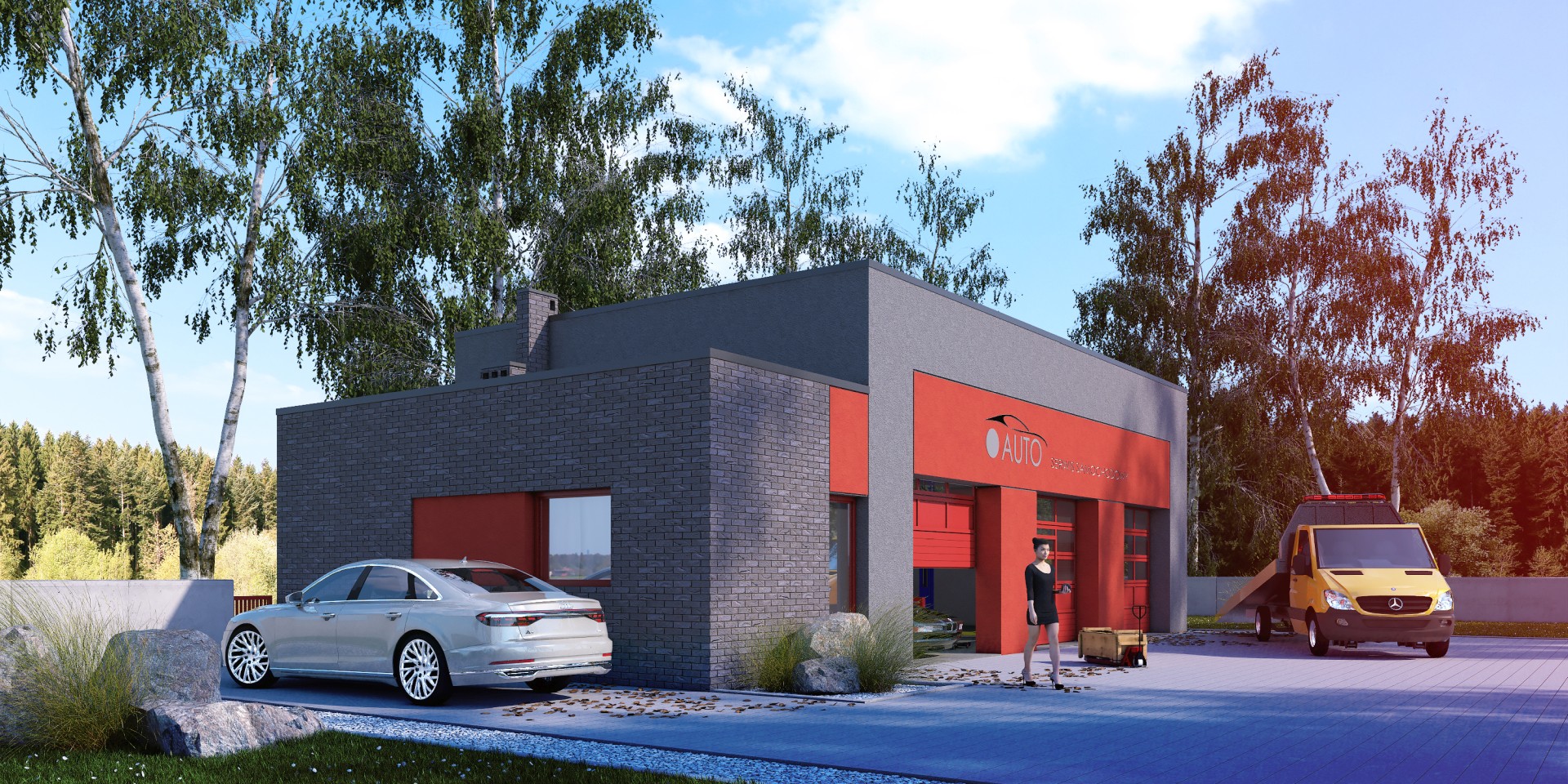

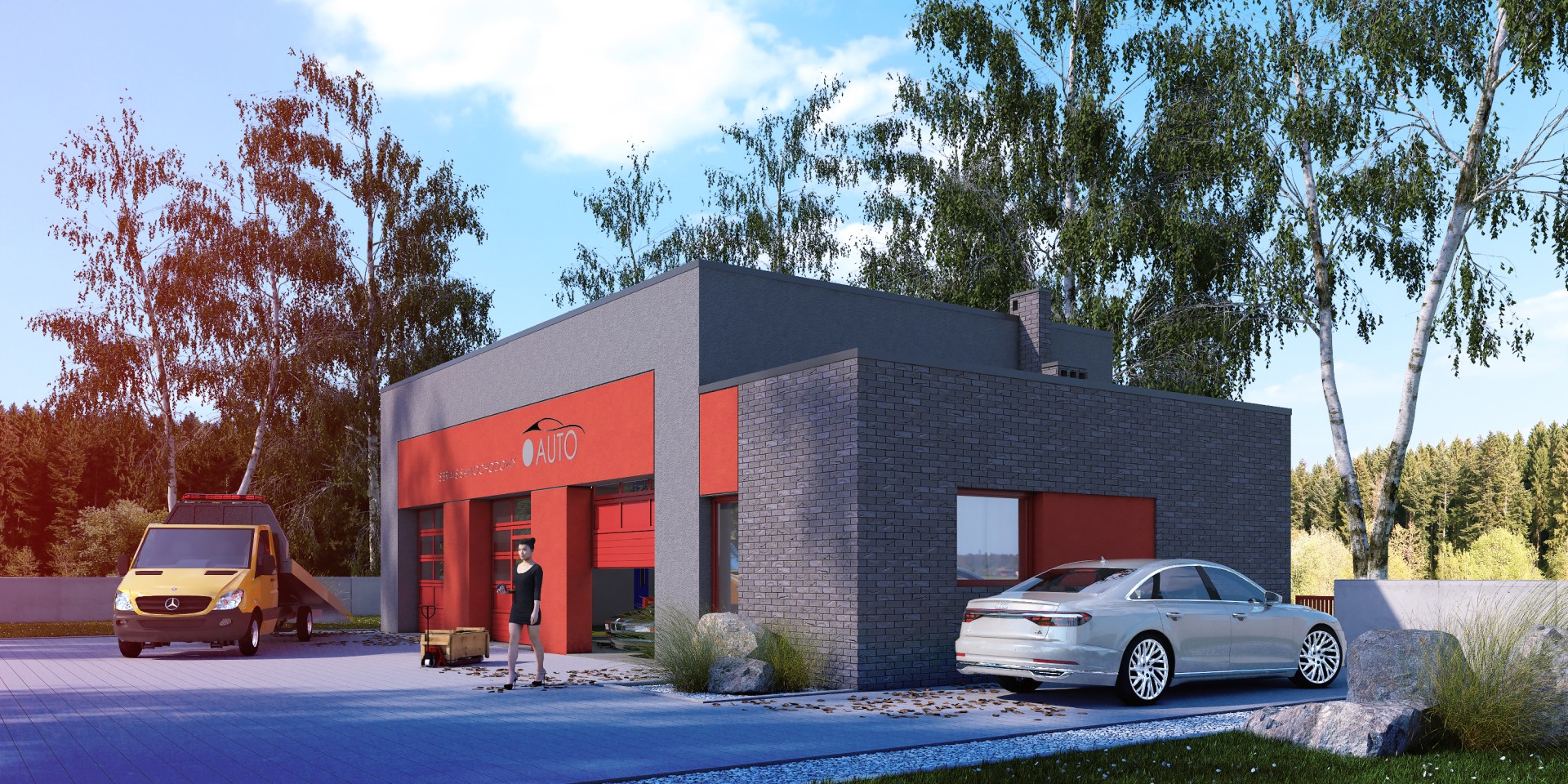

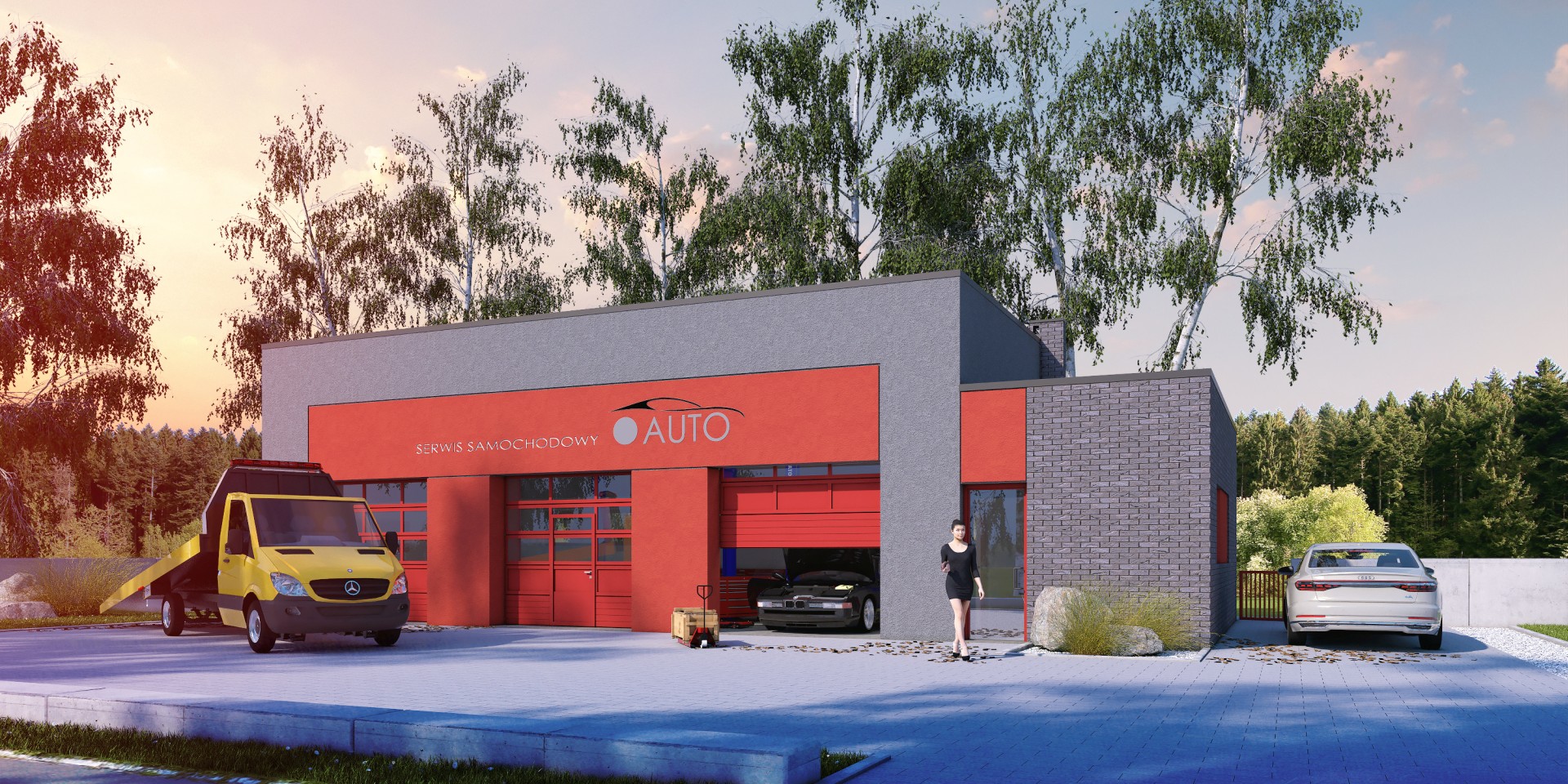

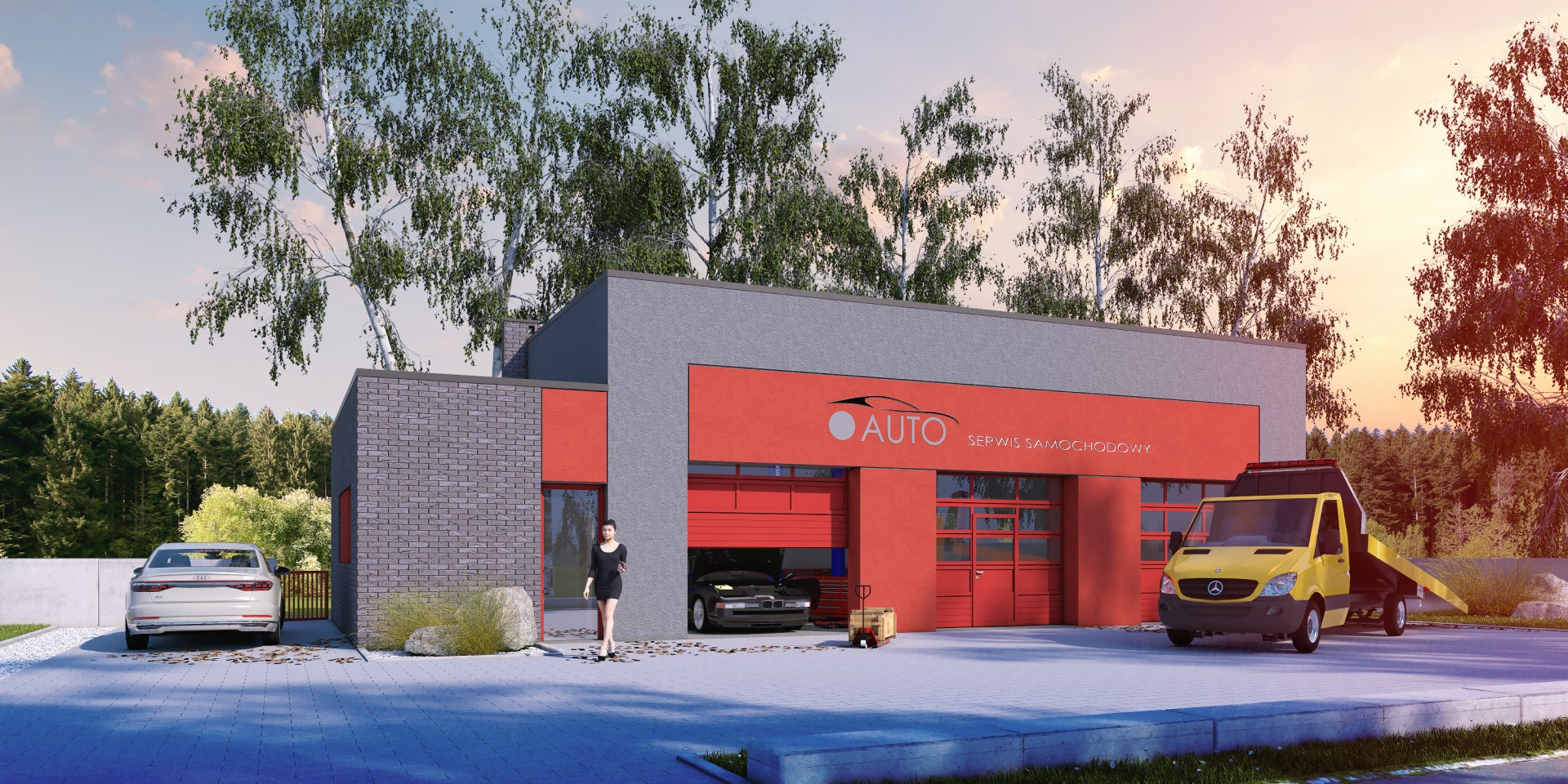

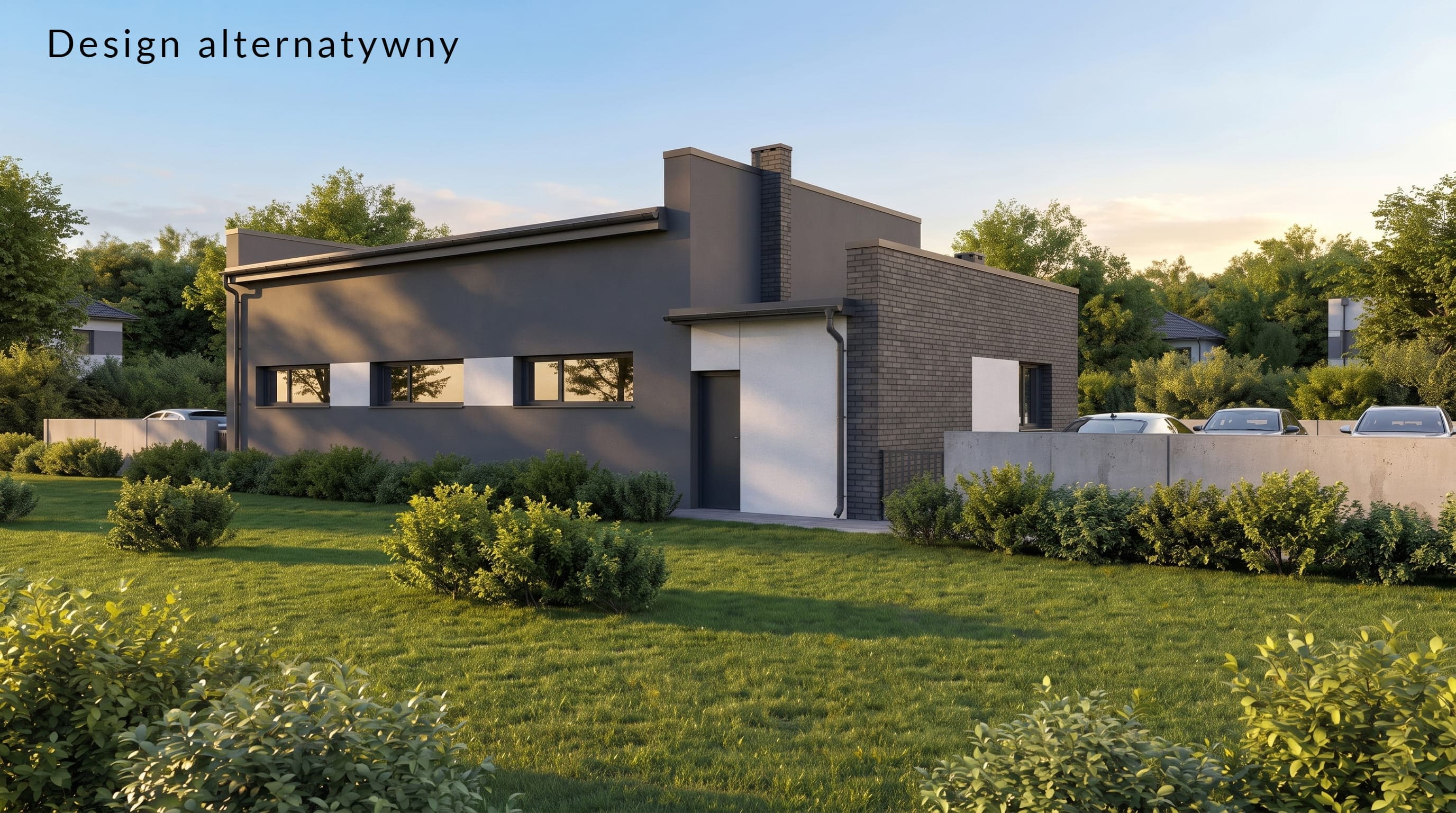

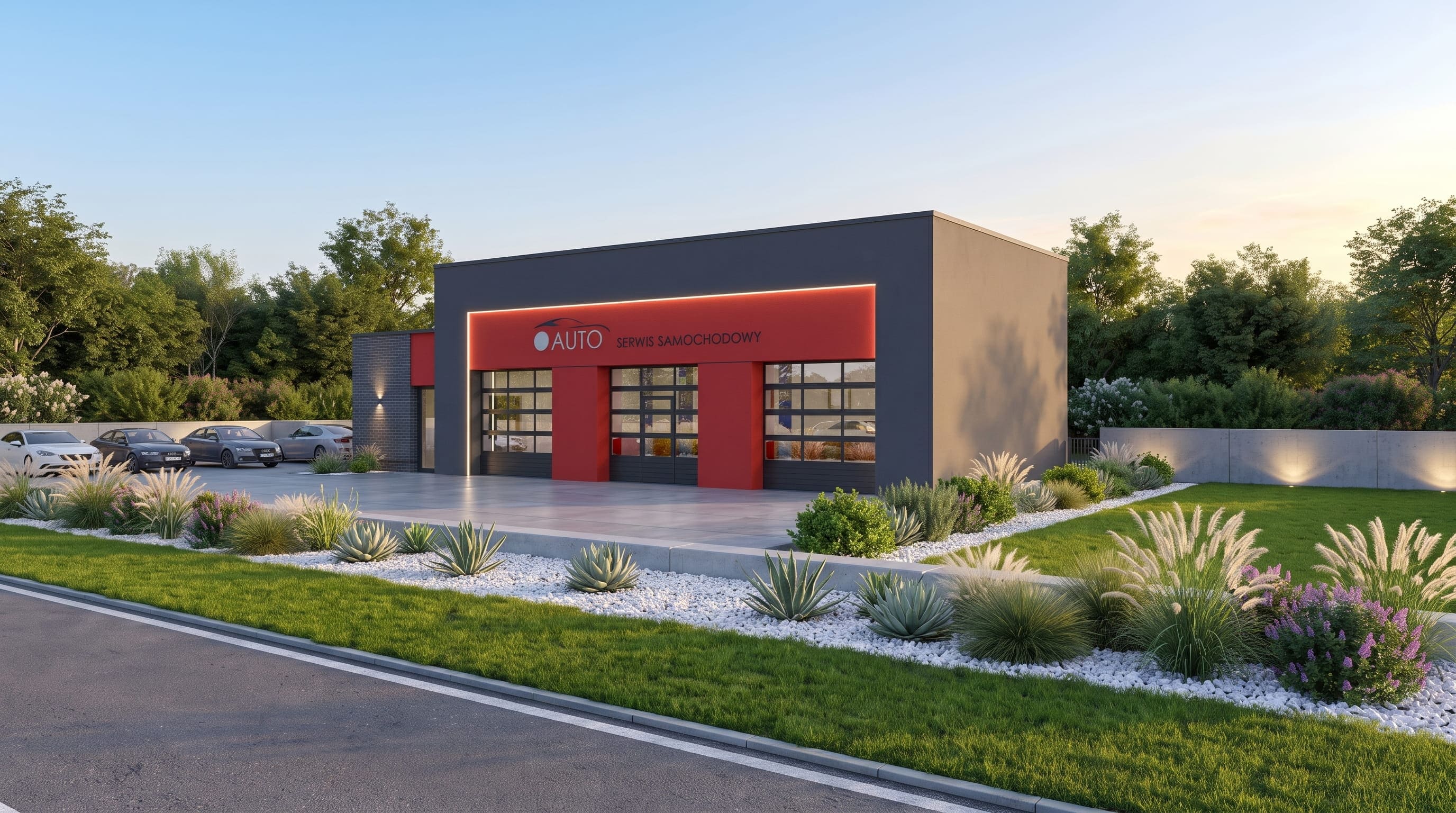

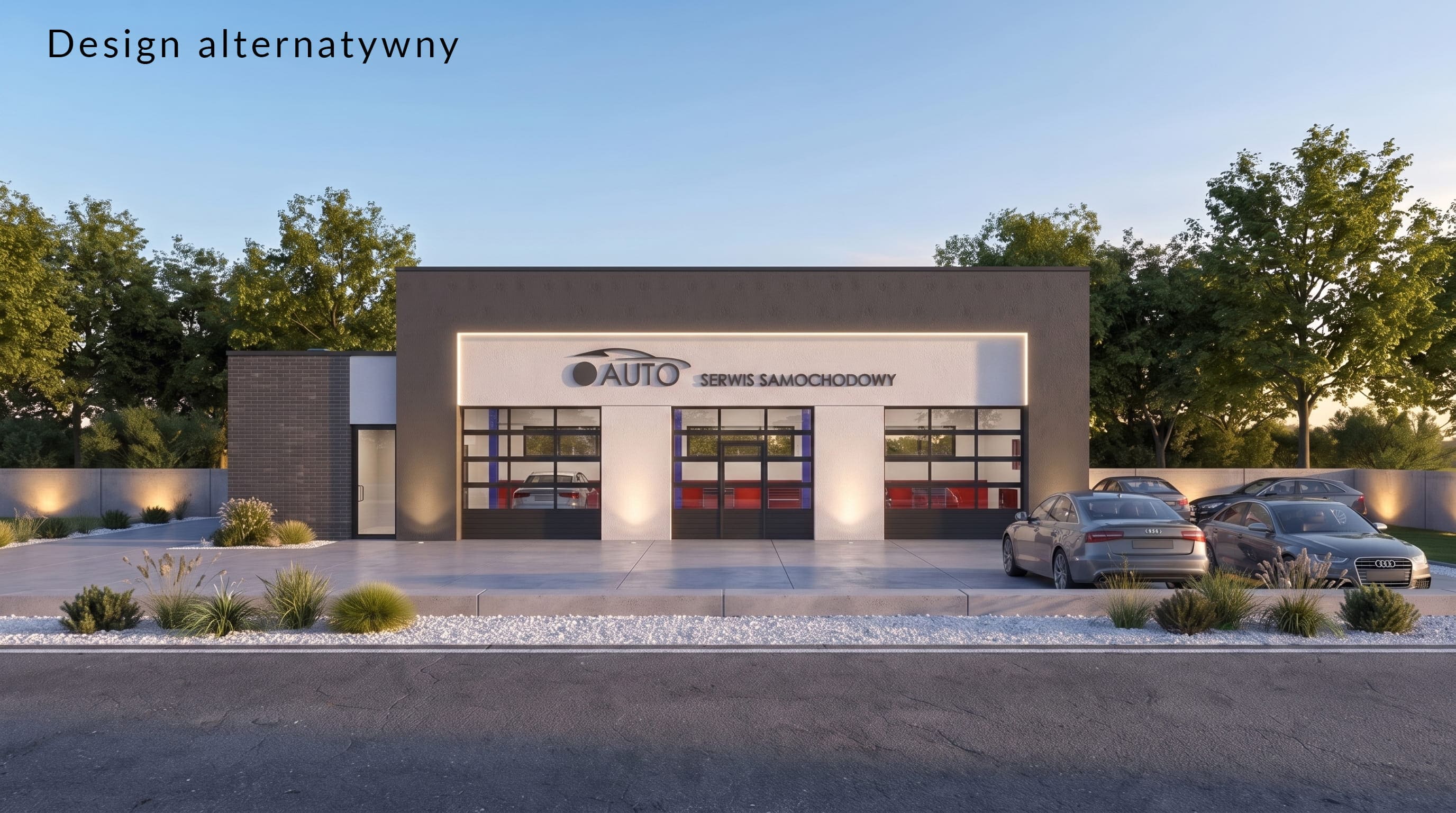

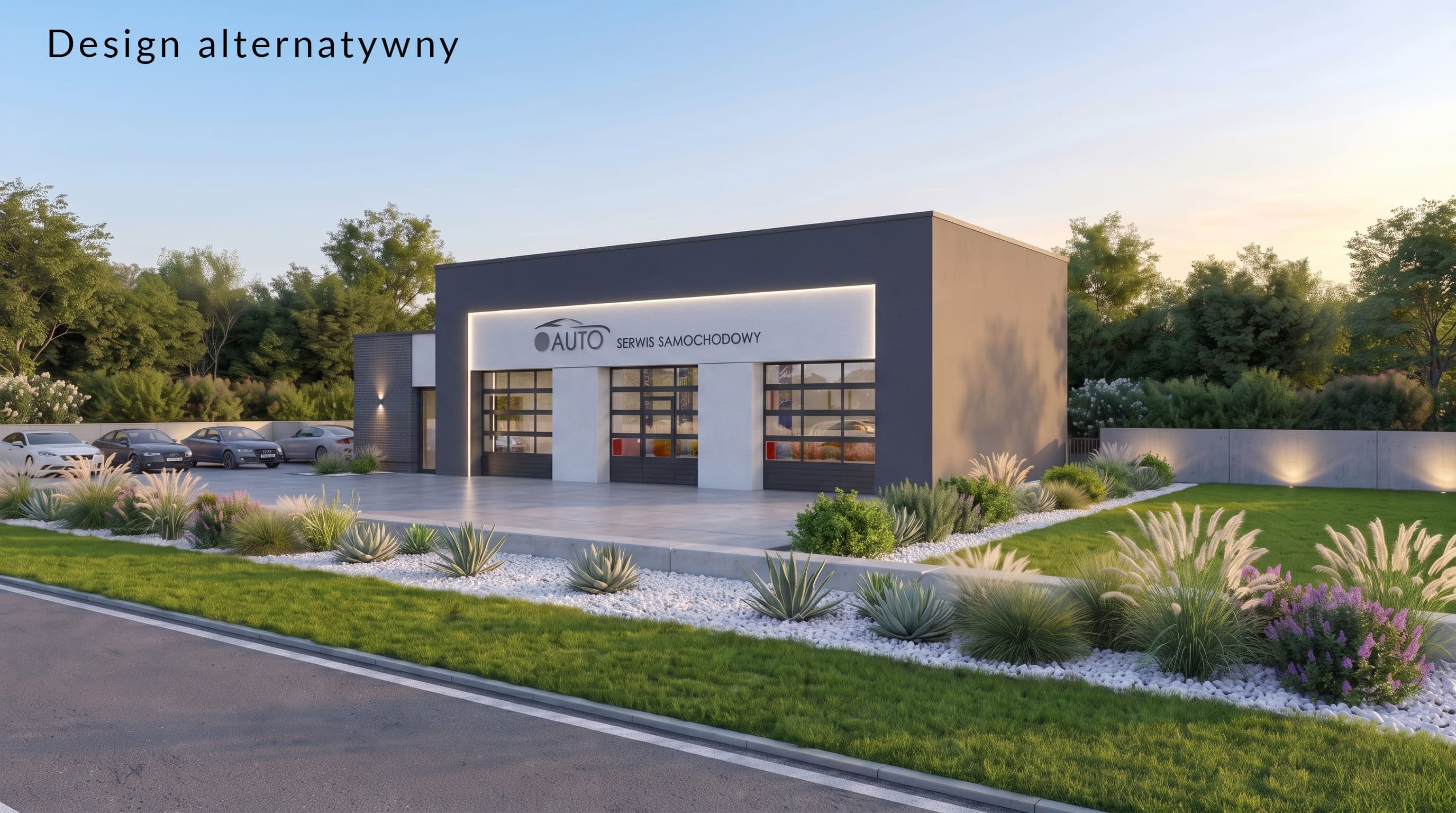

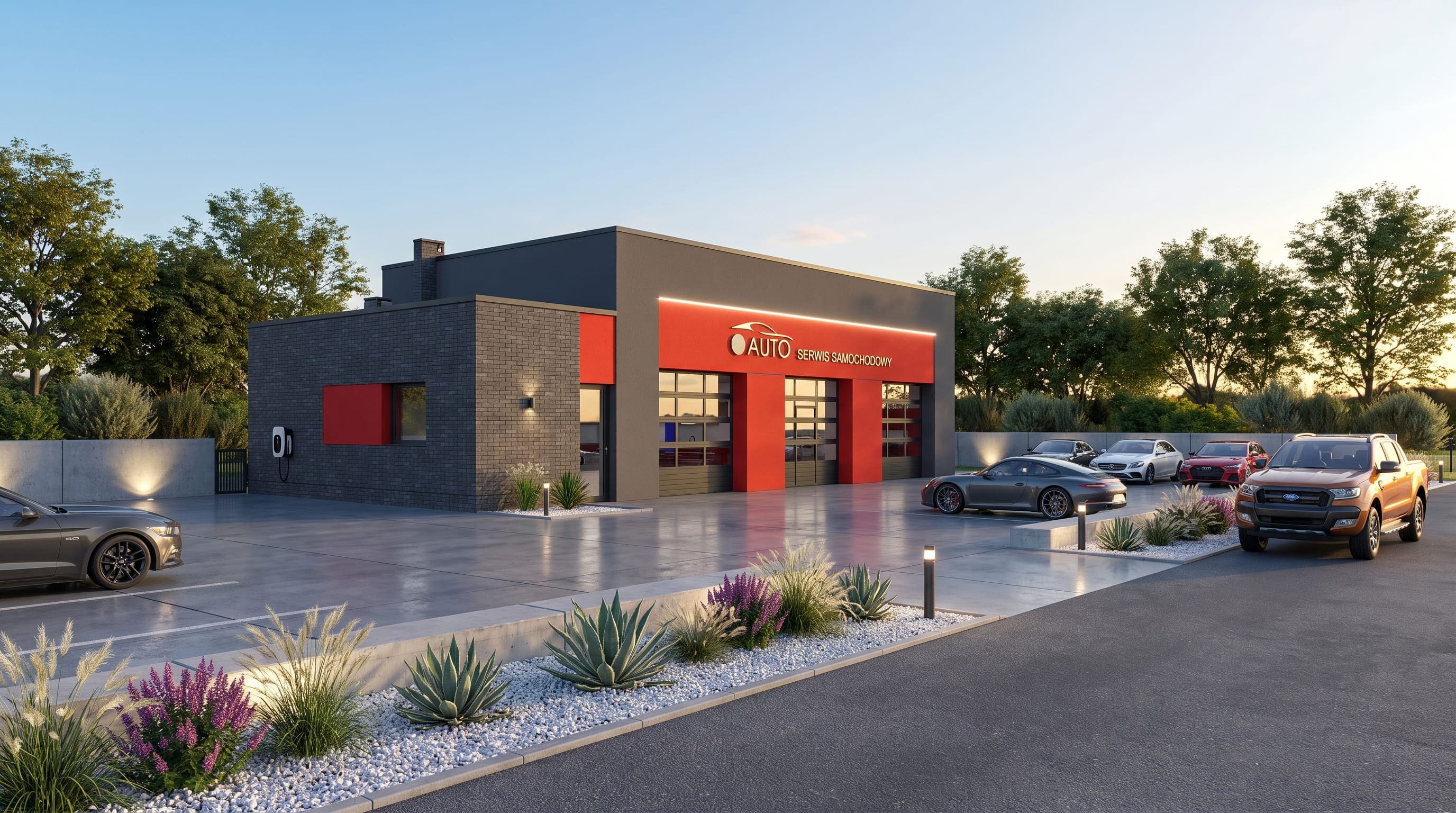

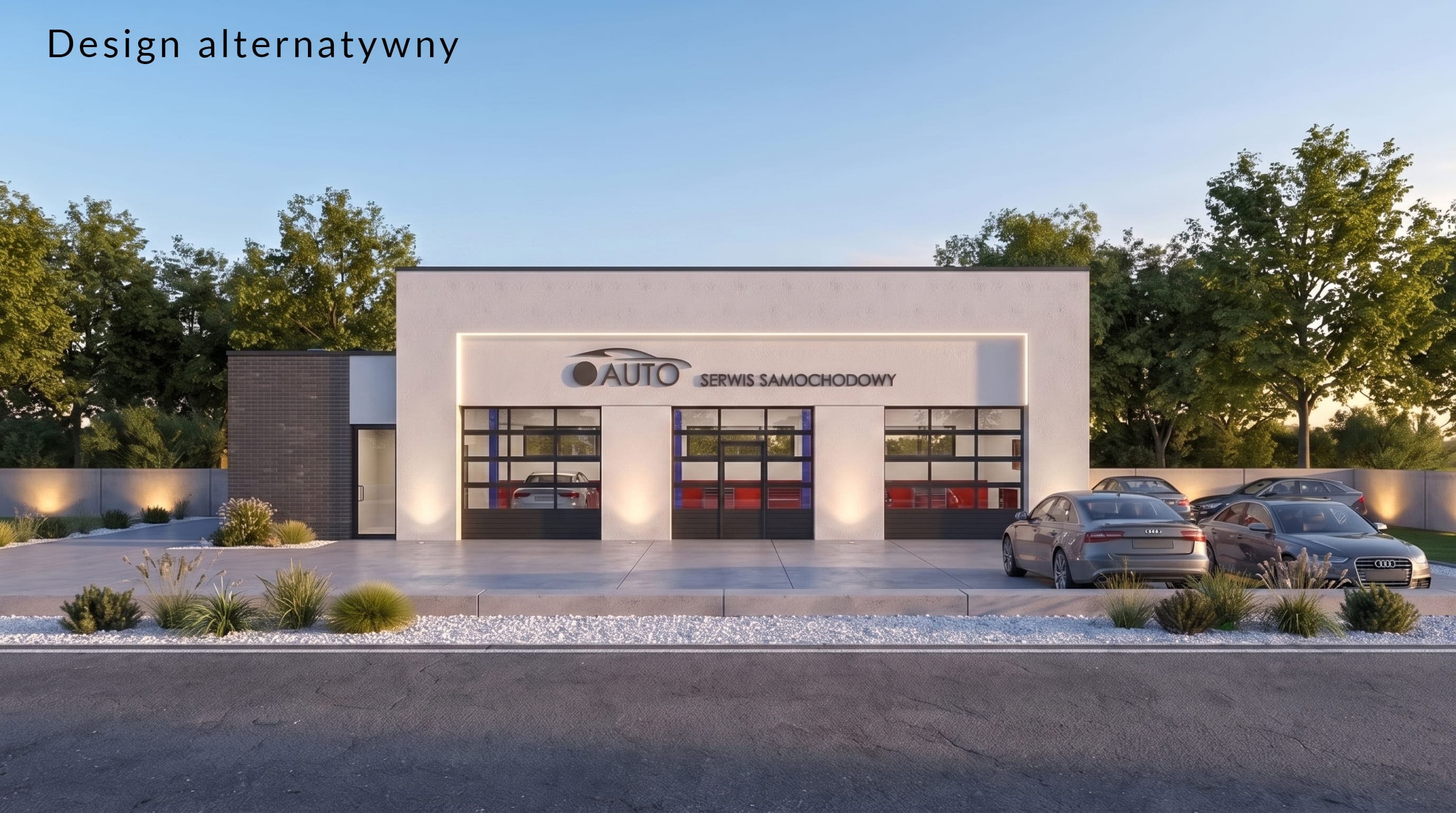

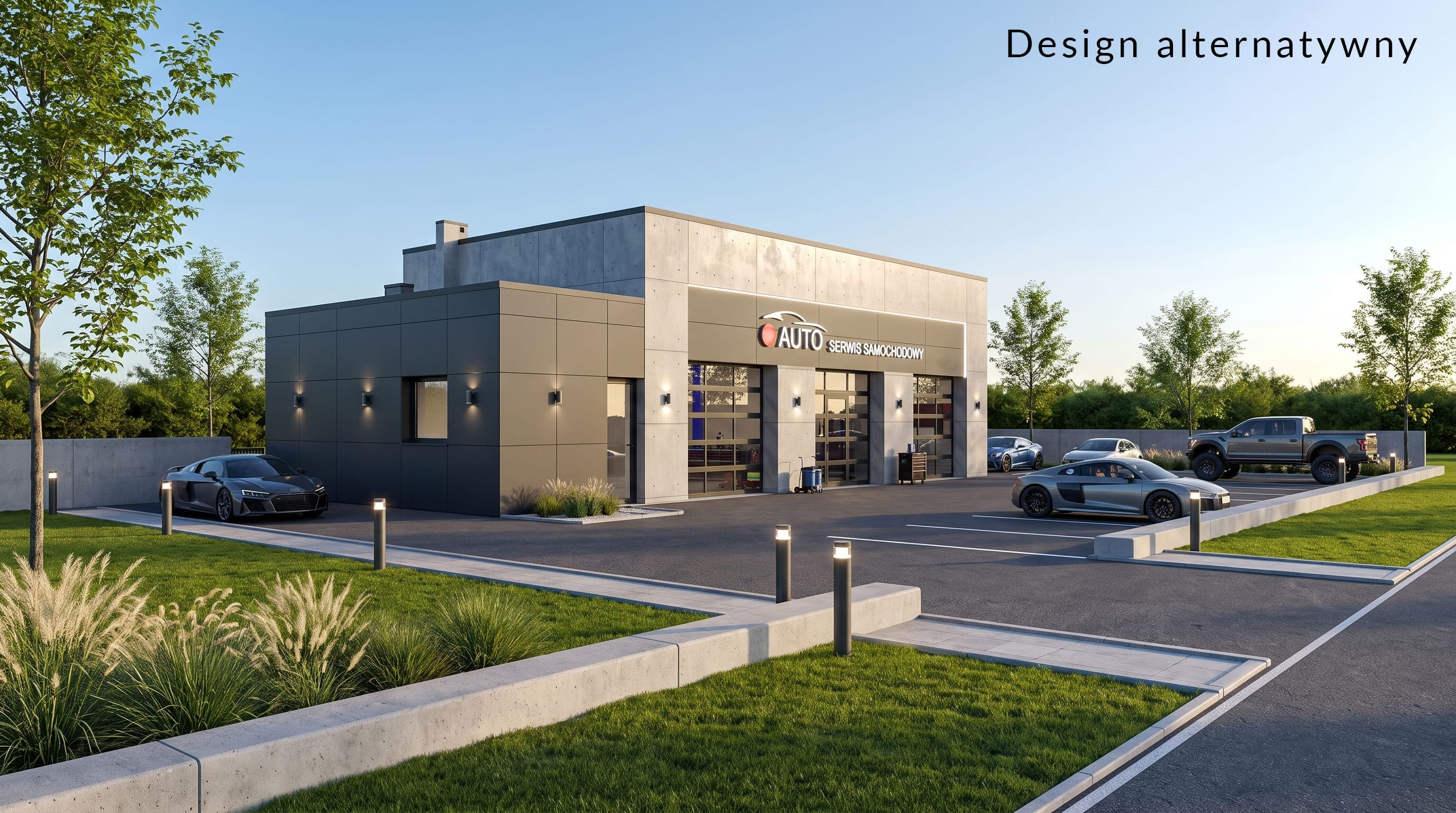

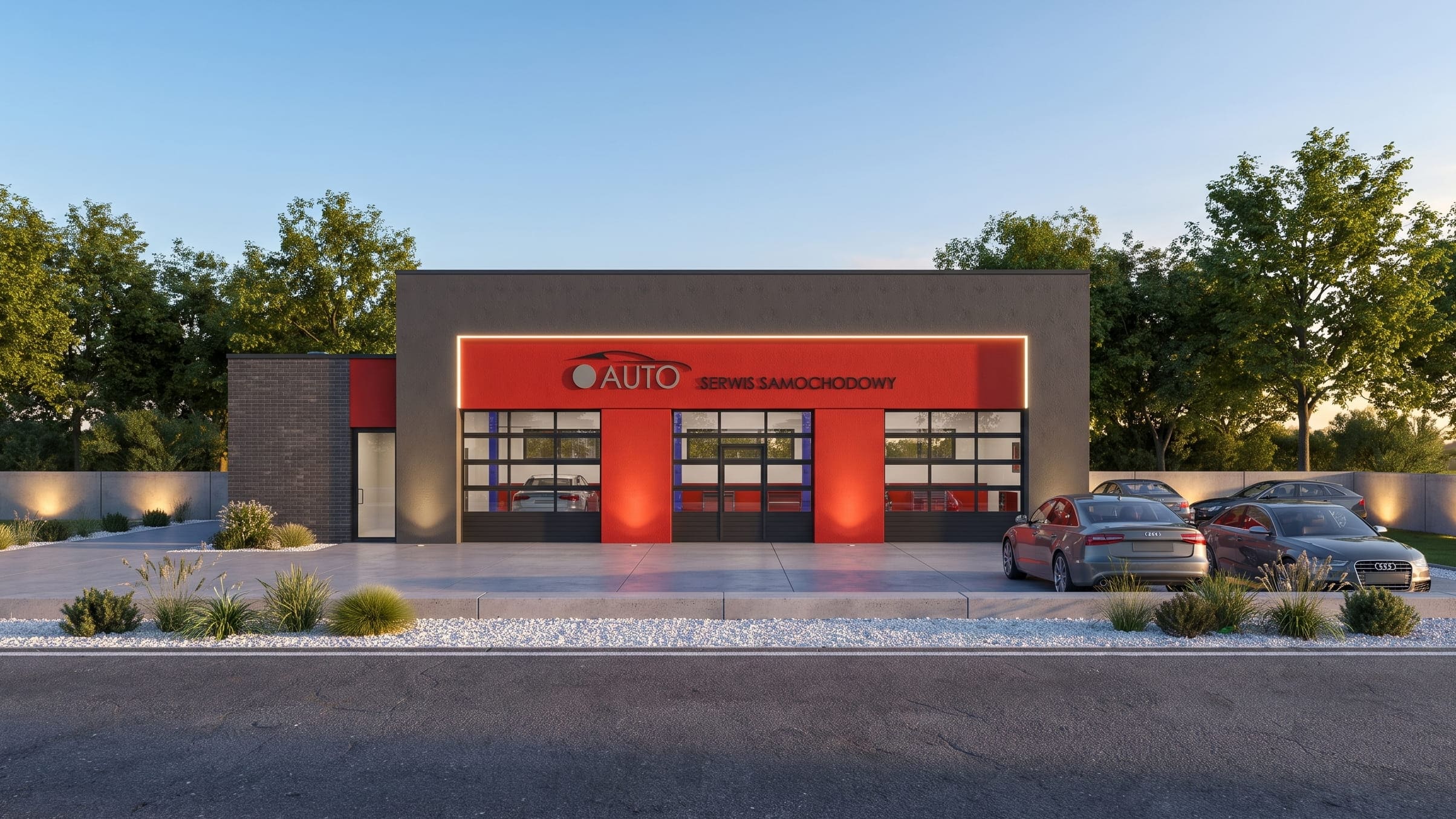

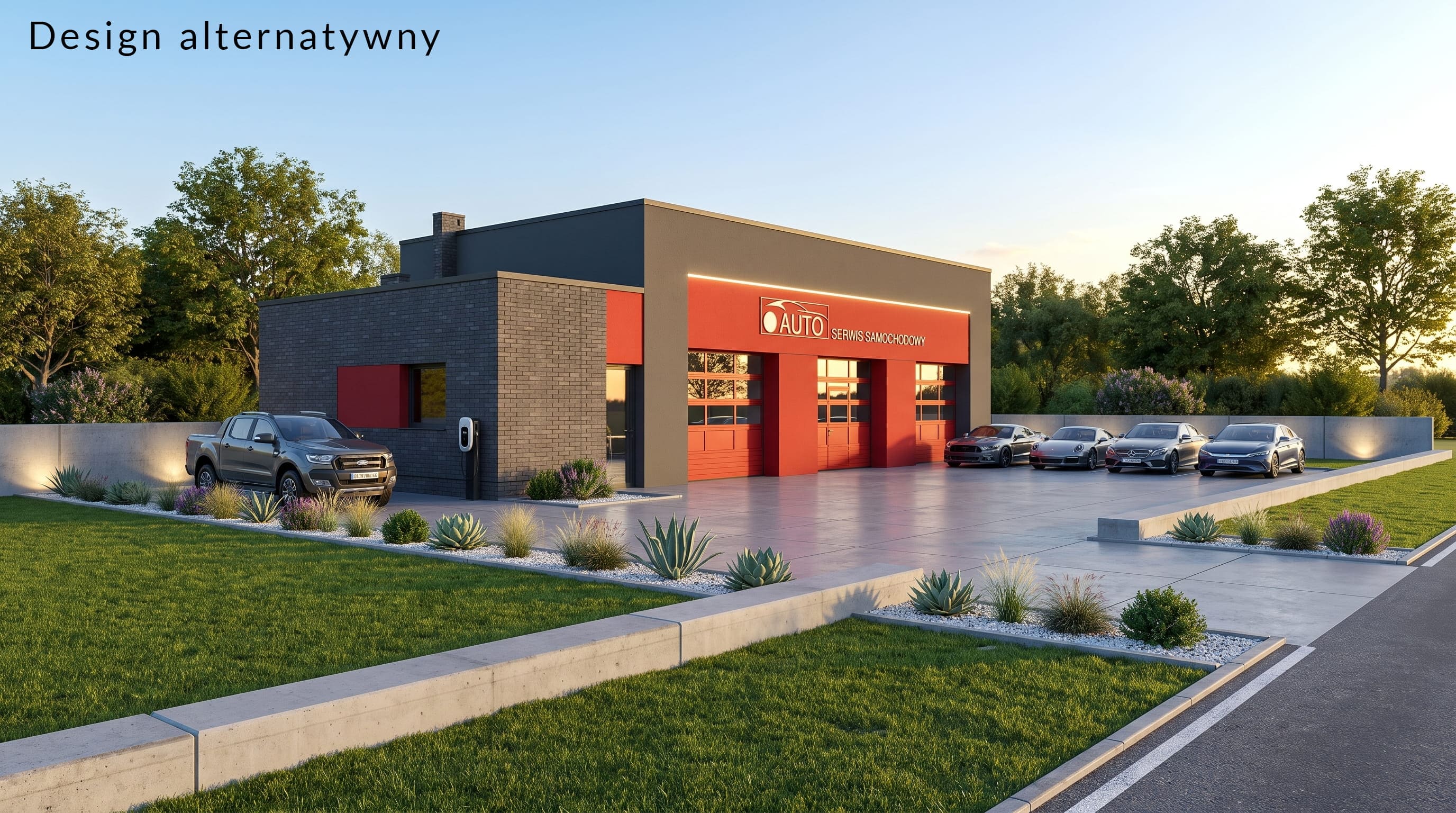

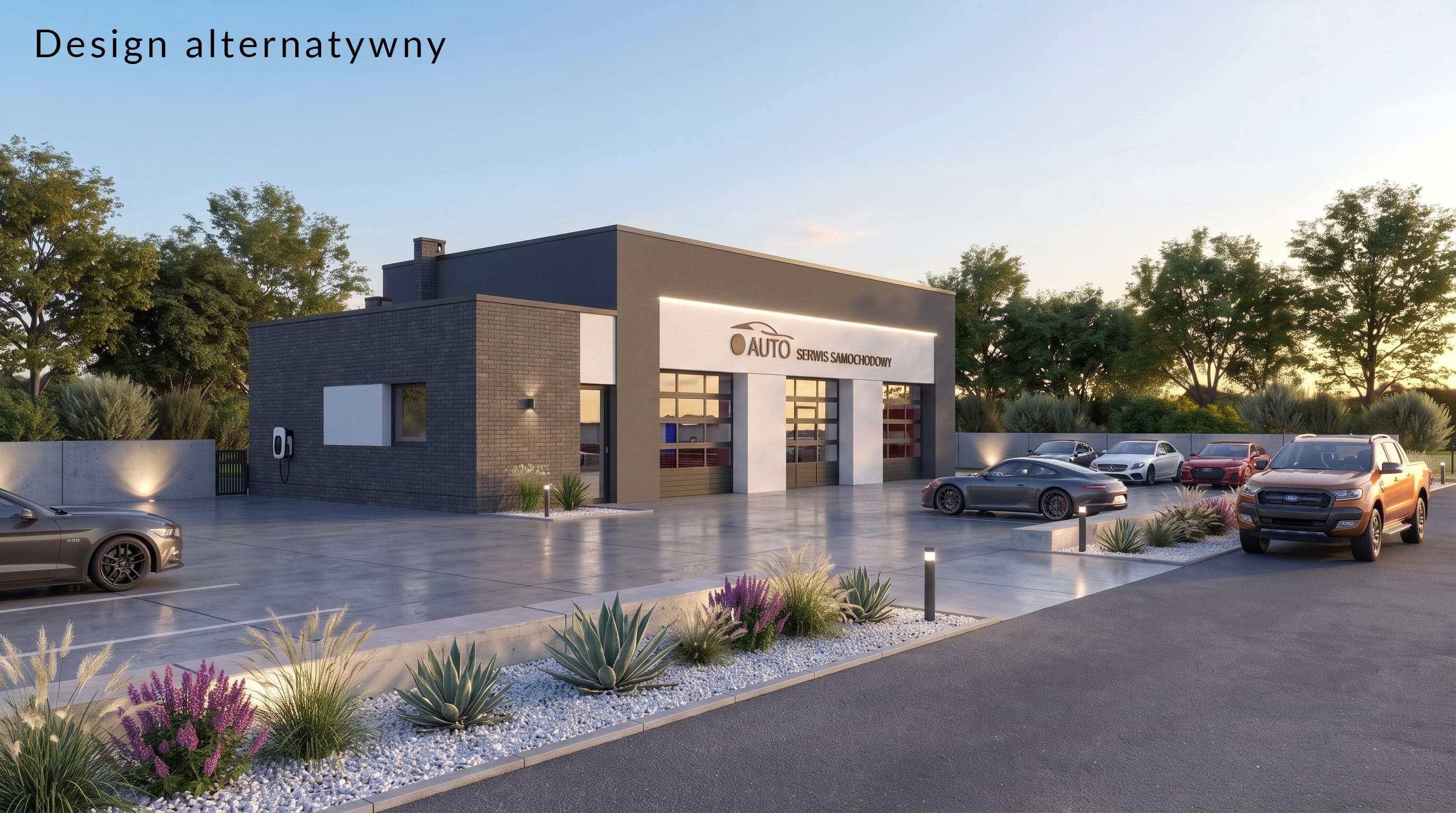

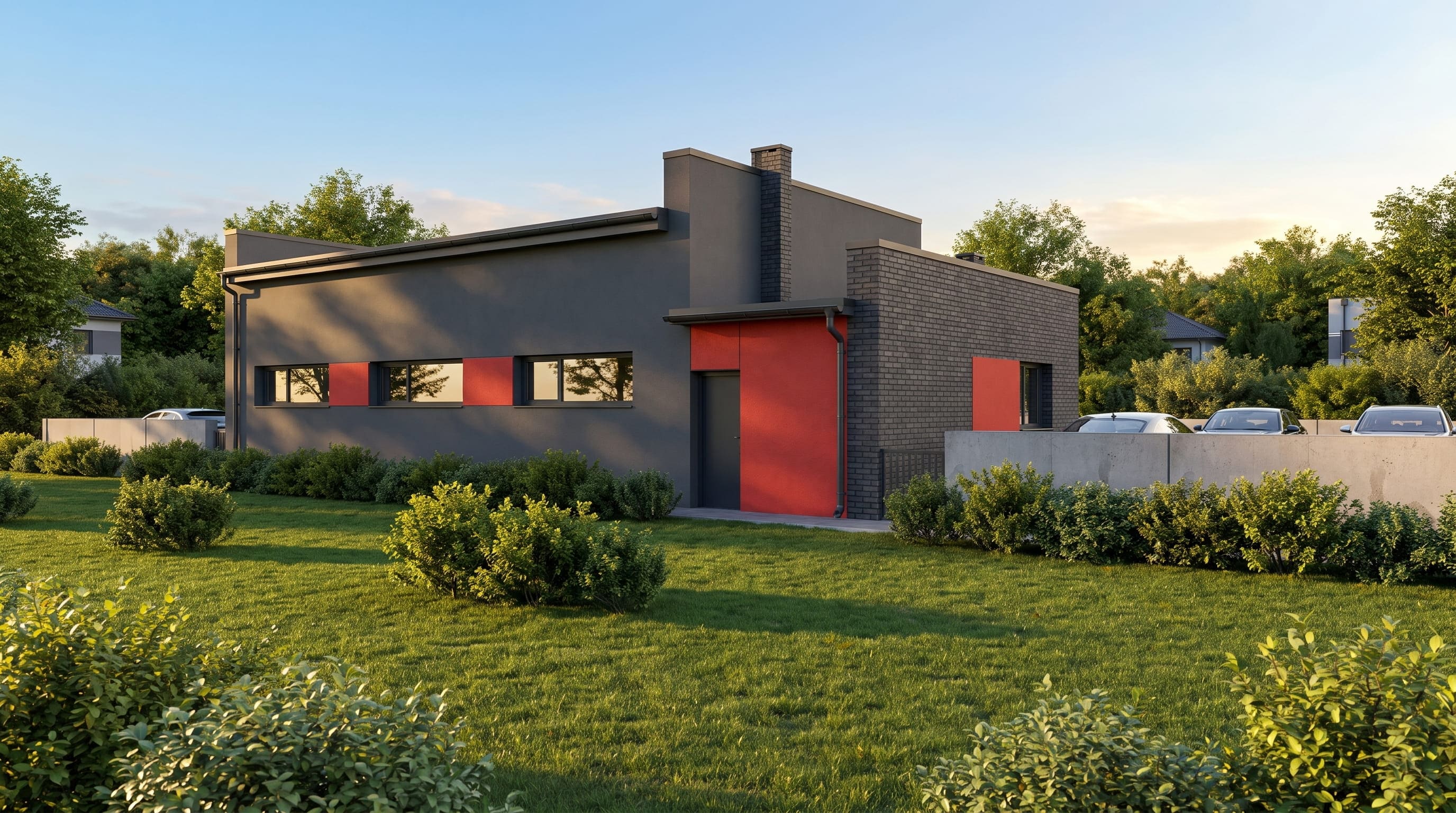

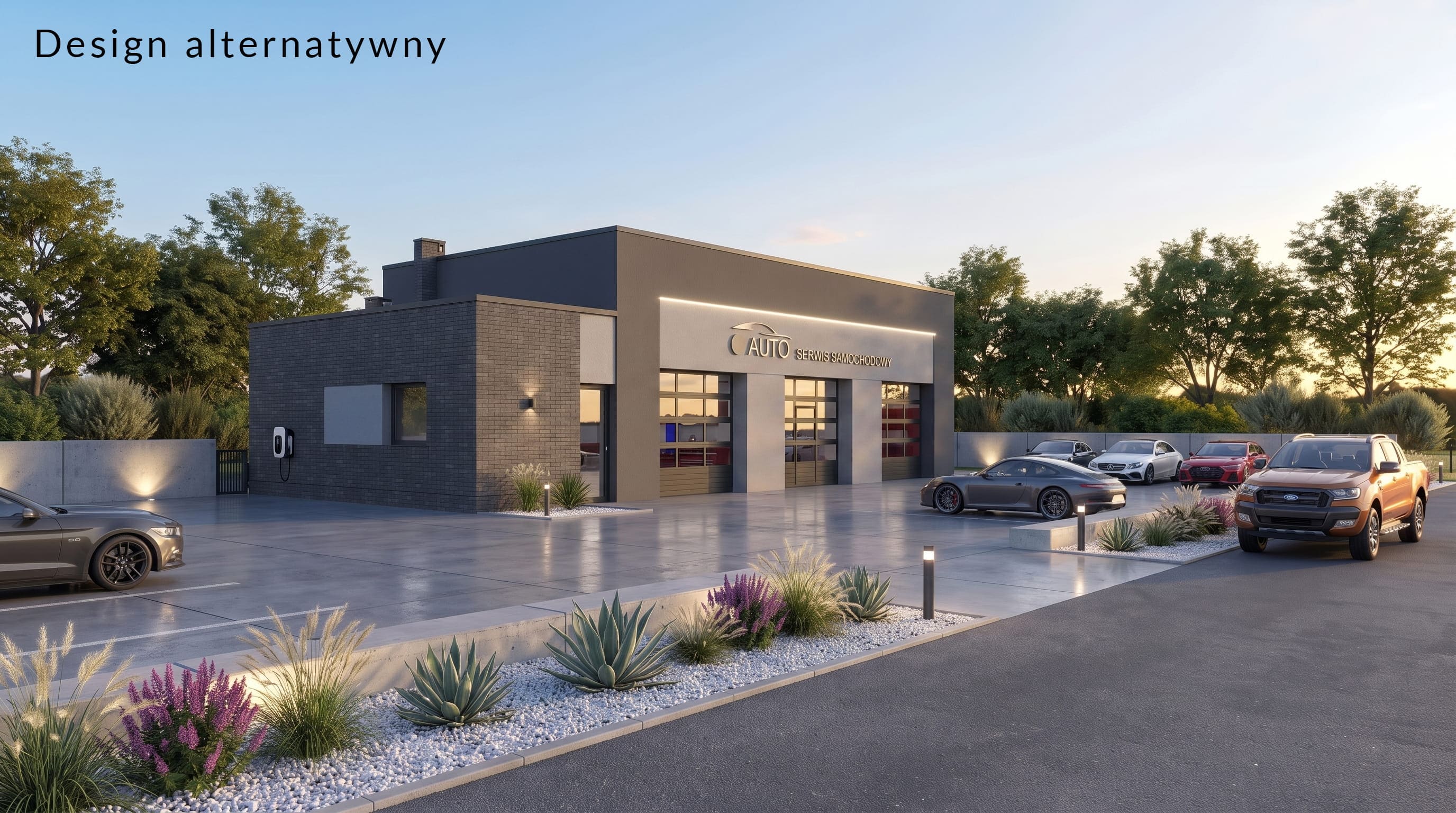

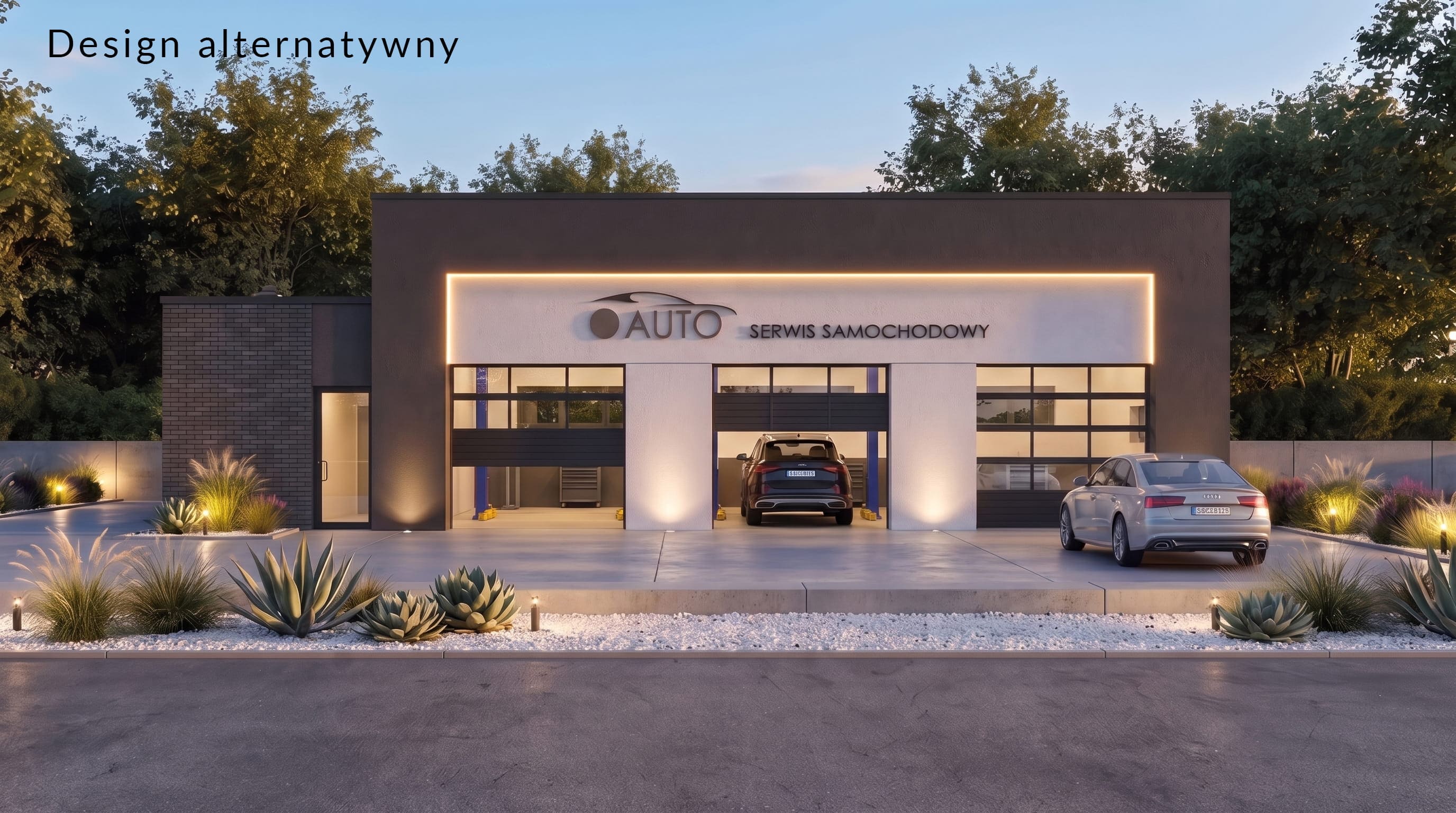

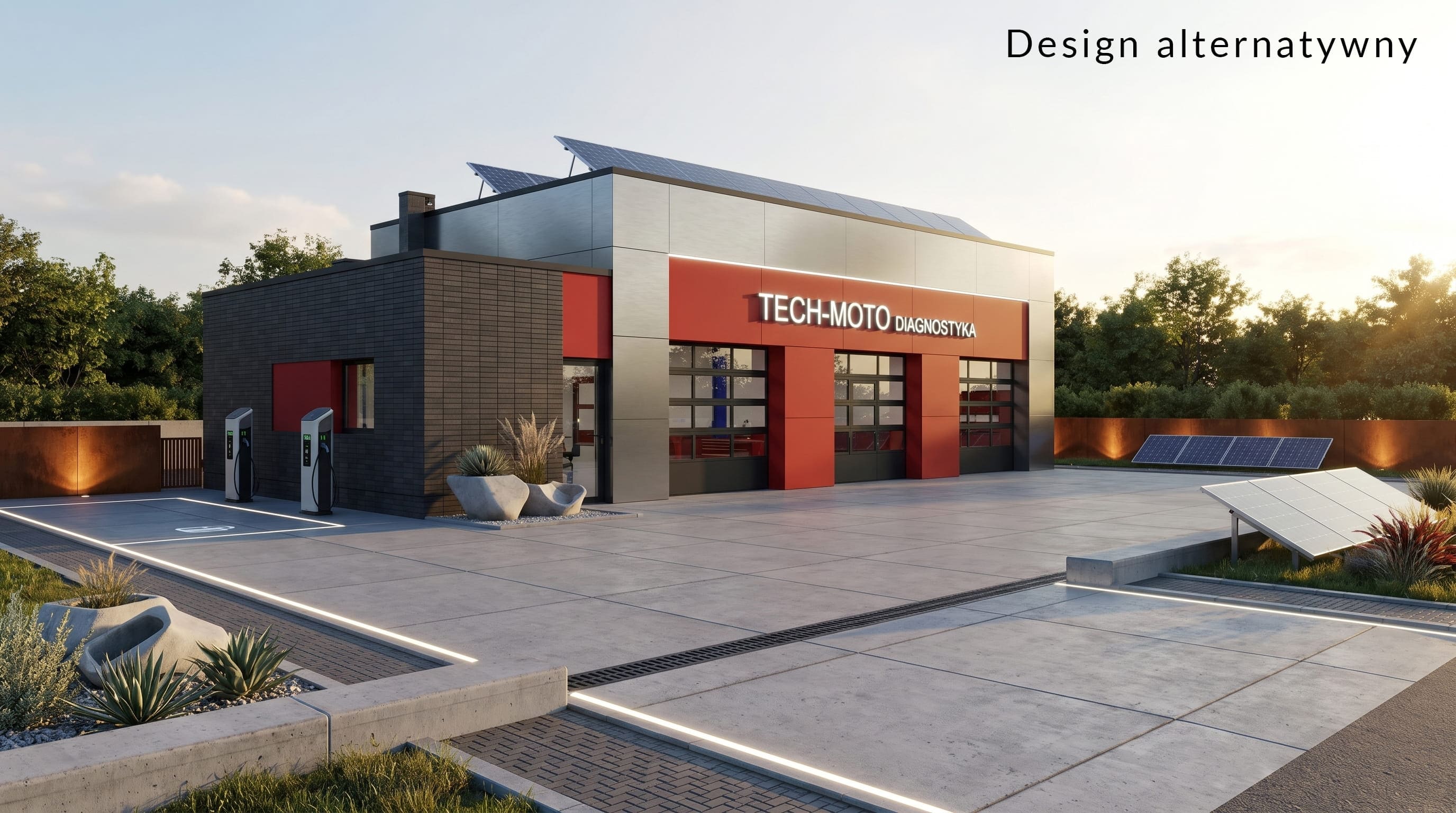

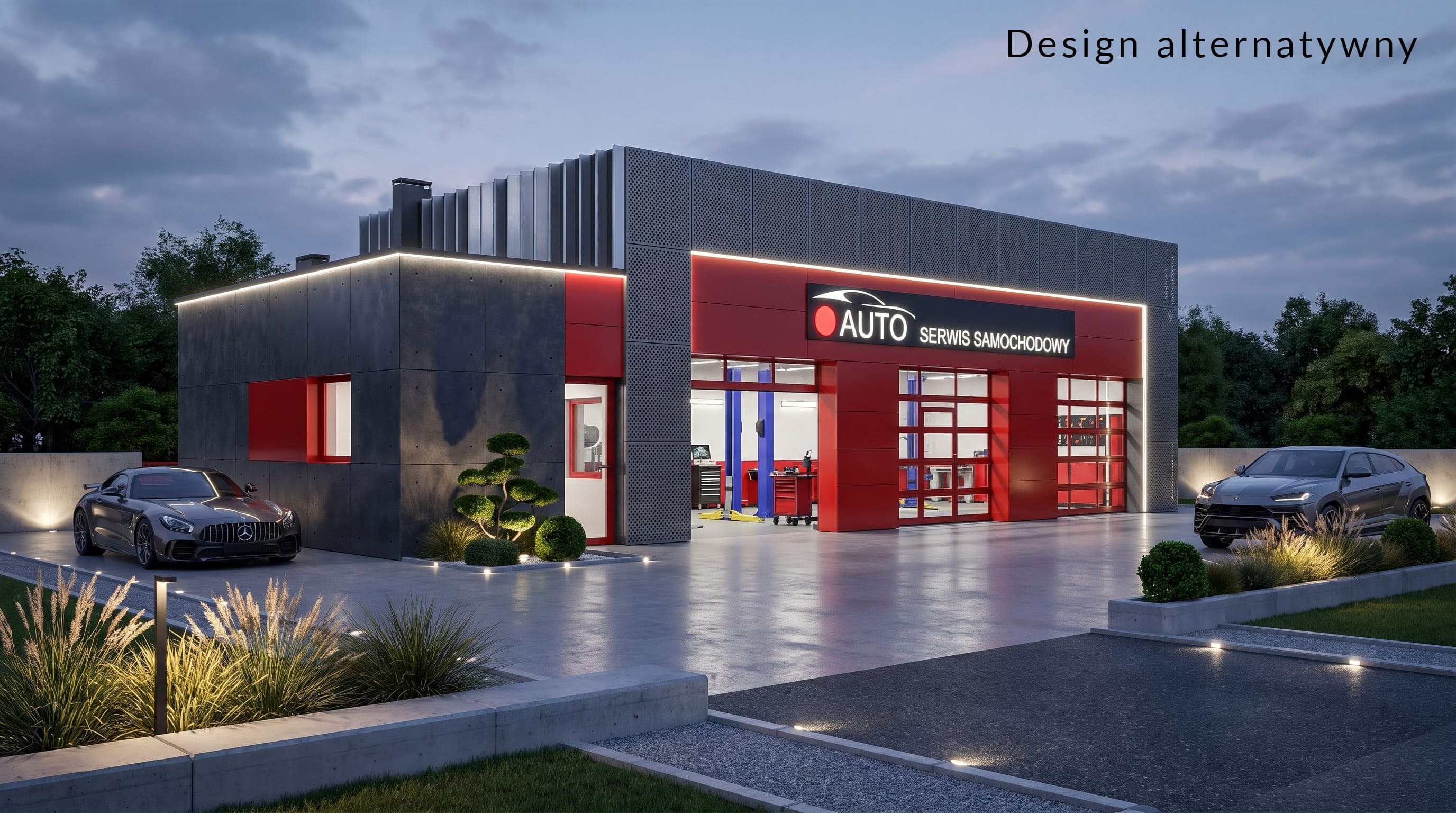

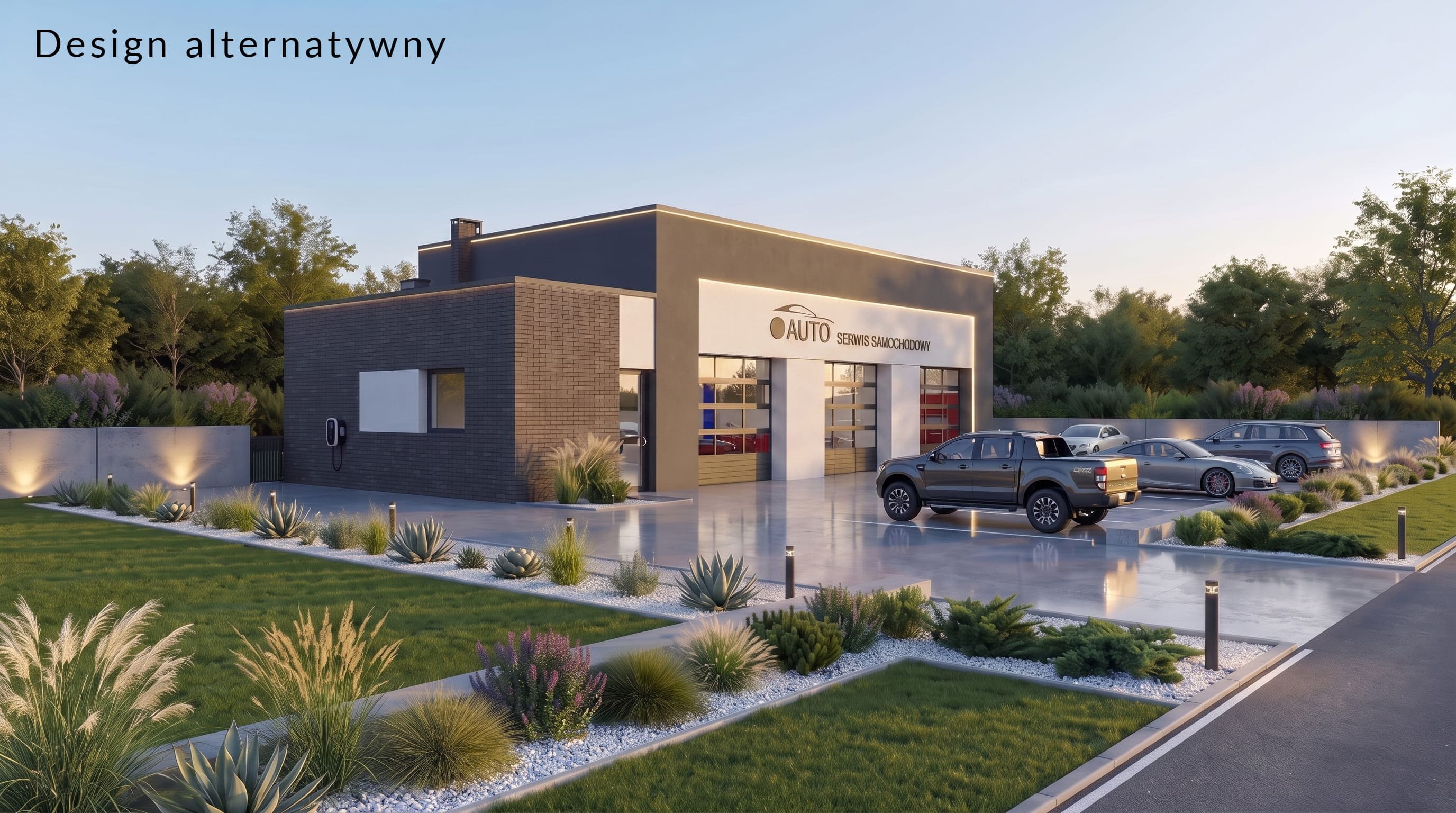

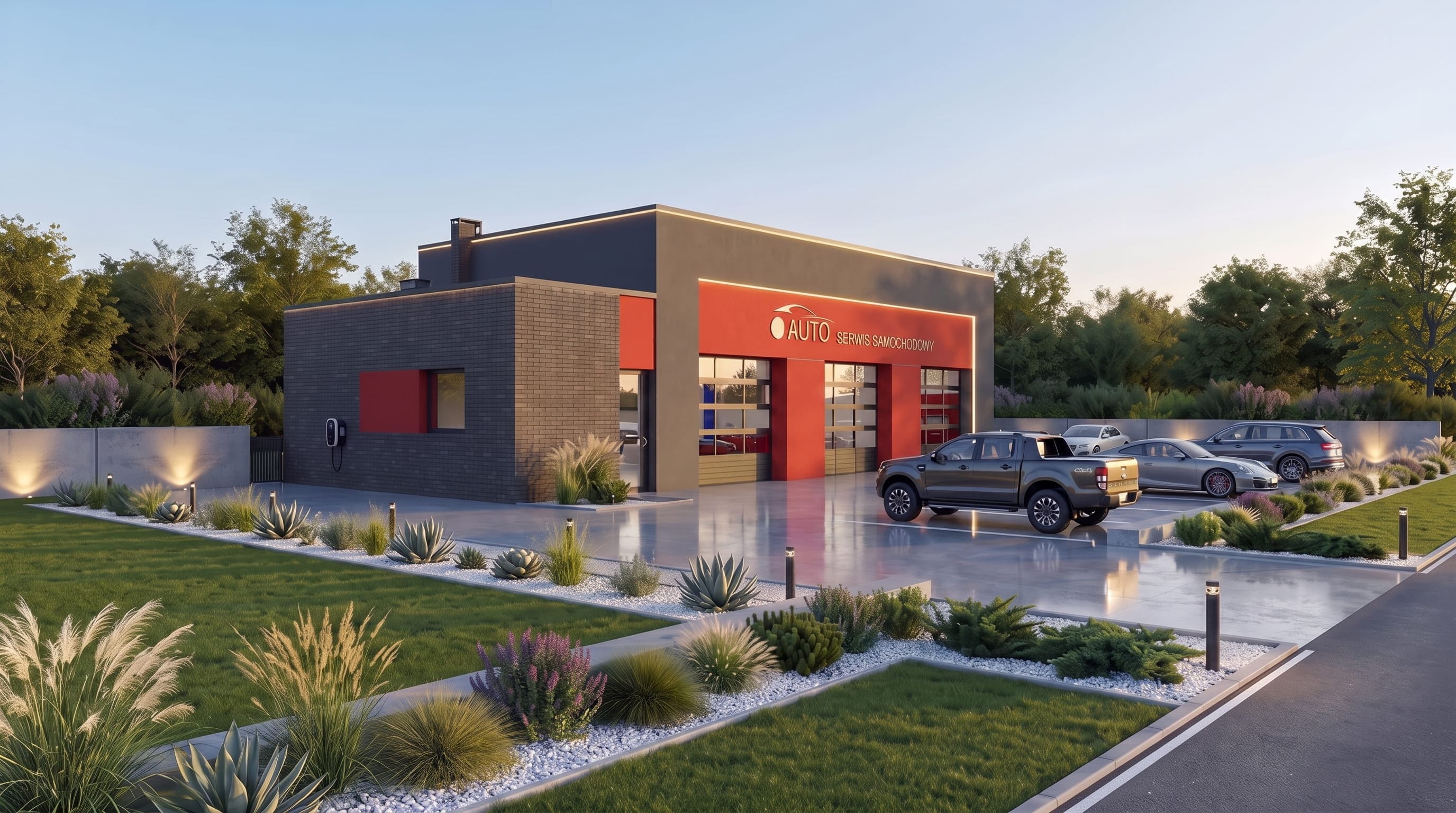

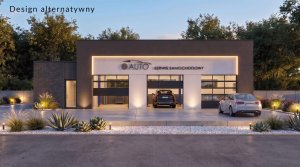

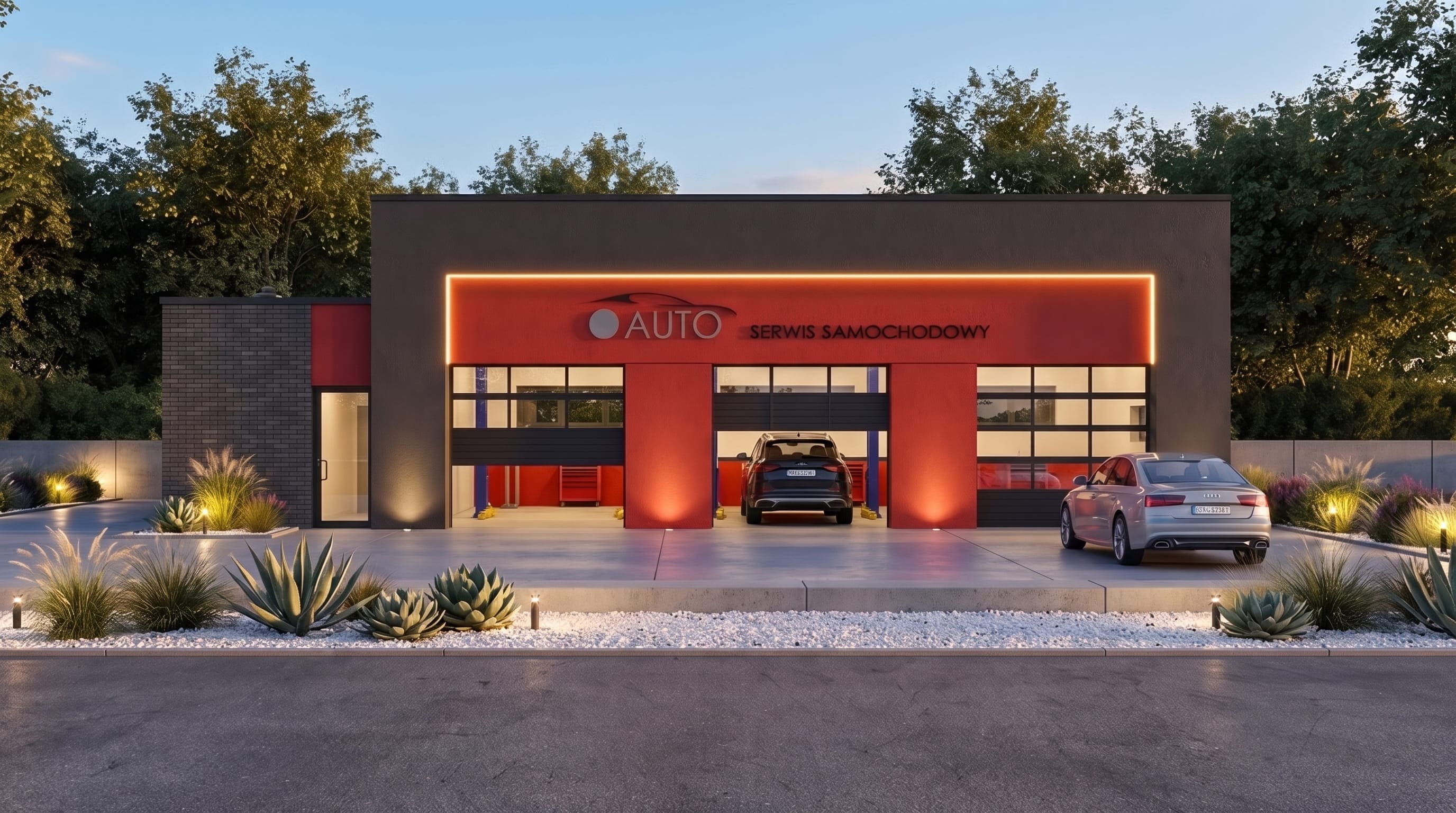

Wizualizacje

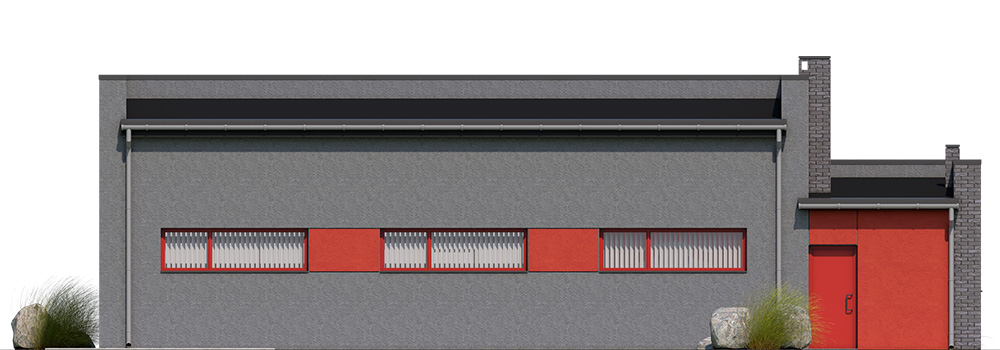

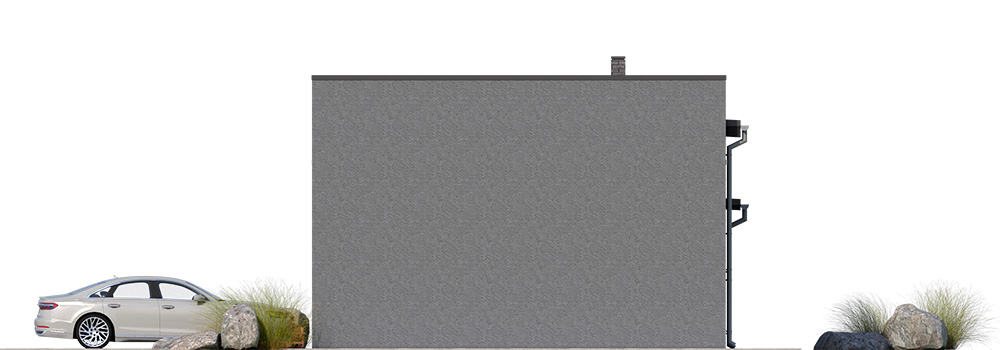

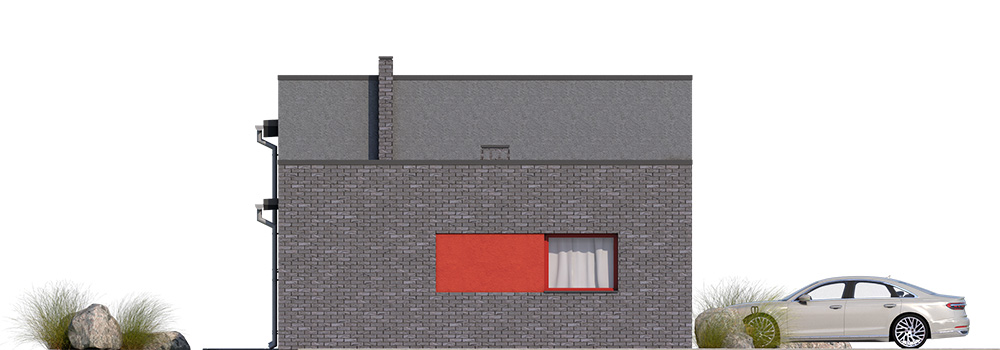

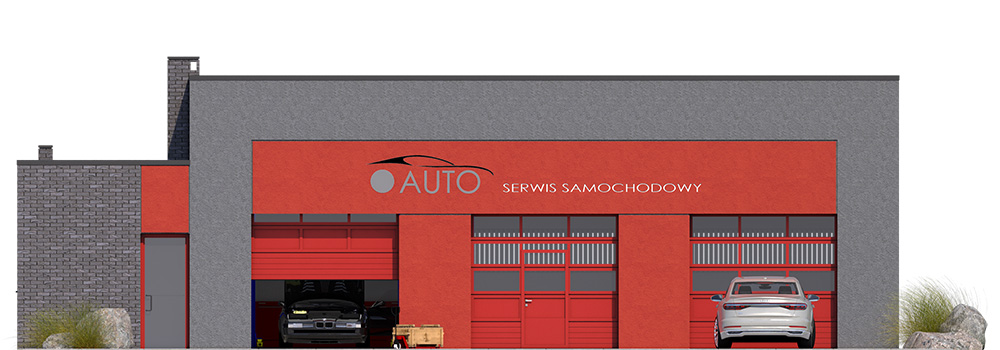

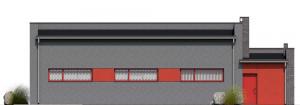

Elewacje

Opis projektu

Mały budynek usługowy - warsztat samochodowy, przeznaczony do obsługi trzech pojazdów, niepodpiwniczony, wolnostojący, jednokondygnacyjny. Dwa stanowiska wyposażone w podnośnik samochodowy a trzecie w kanał roboczy.

Układ funkcjonalny:

pomieszczenie biurowe z obsługą klienta, warsztat samochodowy, szatnia dla personelu, wc dla personelu, kabina natryskowa, pomieszczenie techniczne.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Dach: płaski, konstrukcja drewniana pokryty papą termozgrzewalną.

Stolarka okienna i drzwiowa: okna i drzwi PVC, bramy garażowe segmentowe.

Instalacje

Źródło ciepła do ogrzewania i wentylacji: kocioł gazowy, powietrzna pompa ciepła.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, powietrzna pompa ciepła.

Wentylacja: grawitacyjna (pom. techniczne), mechaniczna z odzyskiem ciepła (warsztat), mechaniczna nawiewno-wywiewna bez odzysku ciepła (biuro, zaplecze, kanał roboczy).

Energia elektryczna: zasilanie z sieci elektroenergetycznej, instalacja fotowoltaiczna.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.

Dodatki do projektu
