Duplicatus I PG1

Projekt Duplicatus I PG1
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Duplicatus I PG1

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
126.25 m2
68.48 m2
19.91 m2
214.64 m2
109.78 m2
864.25 m3
42°
8.56 m
2


Rzuty

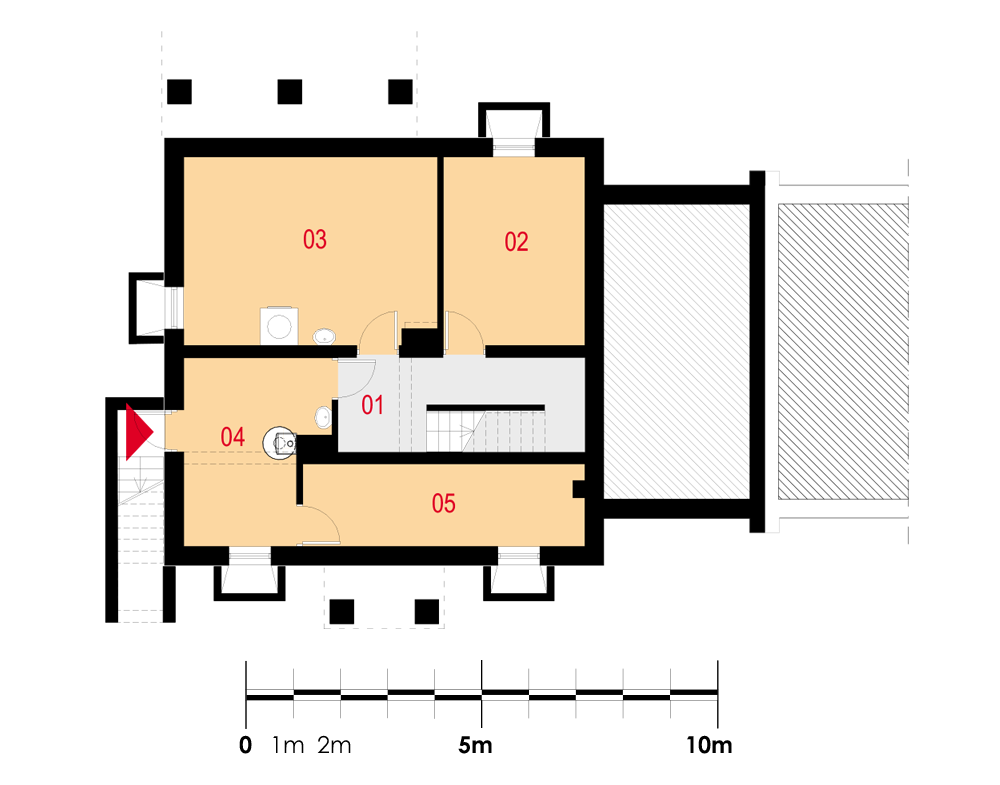

Piwnica


01 Komunikacja
02 Pom. gosp.
03 Pralnia i suszarnia
04 Pom. gosp.
05 Pom. gosp.
9.05 m2
11.76 m2
20.82 m2
12.51 m2
10.17 m2

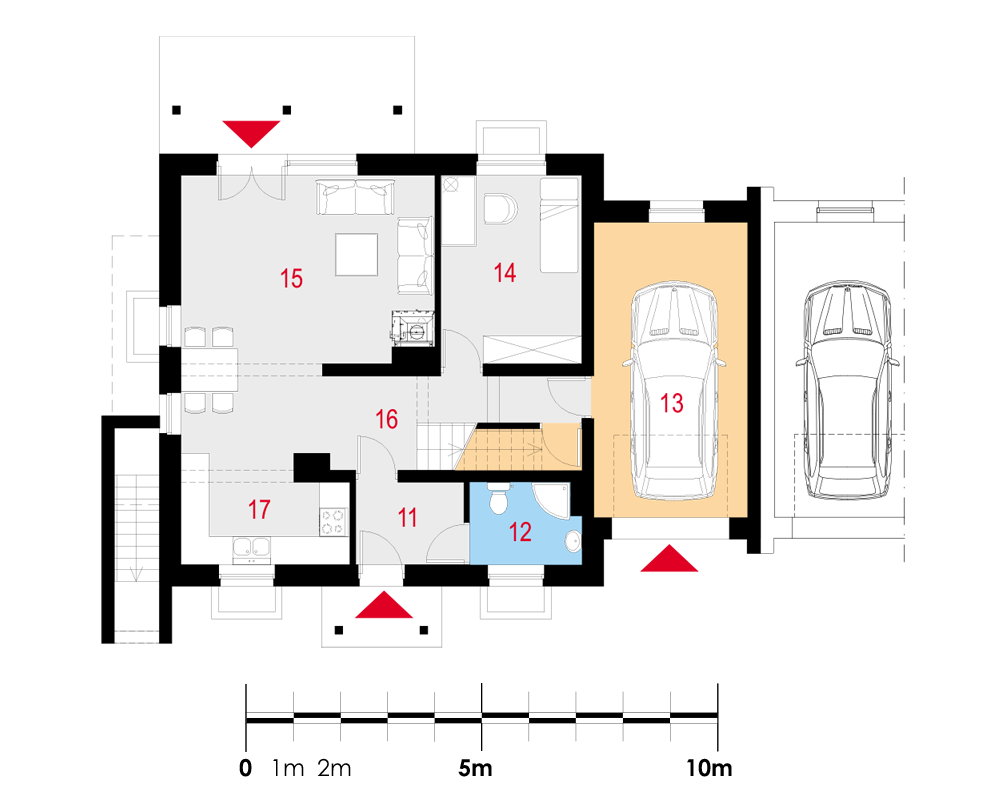

Parter


11 Wiatrołap
12 Łazienka
13 Garaż
14 Pokój
15 Salon z jadalnią
16 Komunikacja
17 Kuchnia
3.94 m2
3.90 m2
19.91 m2
11.76 m2
26.33 m2
11.90 m2
7.57 m2

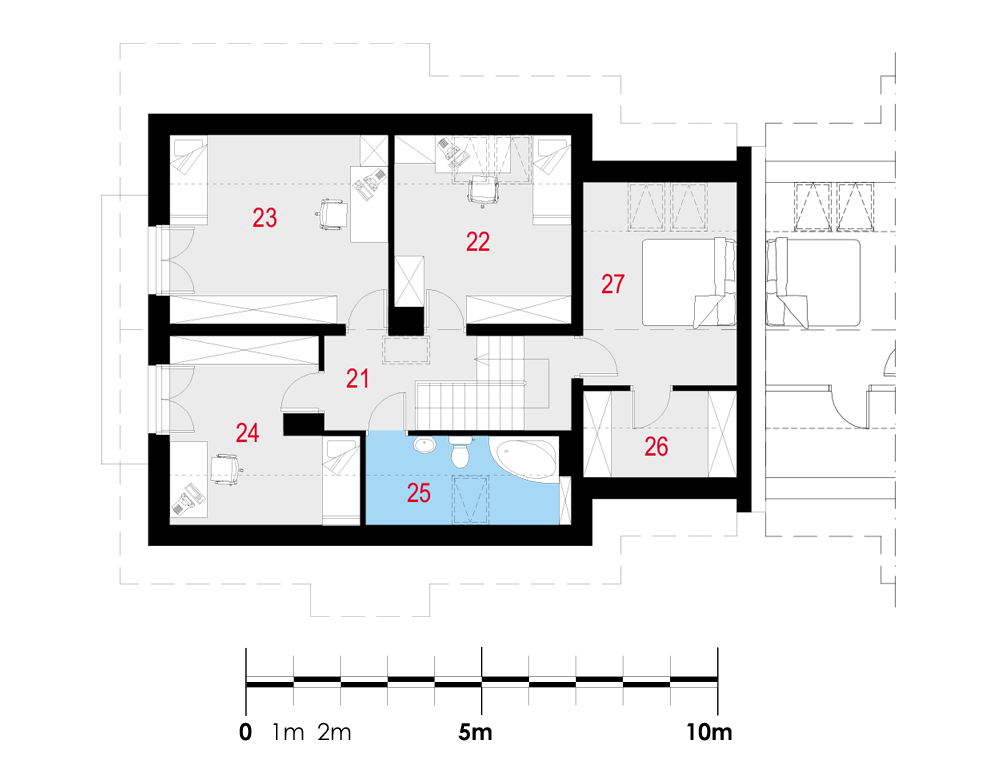

Poddasze


21 Komunikacja
22 Pokój
23 Pokój
24 Pokój
25 Łazienka
26 Garderoba
27 Sypialnia
8.05 m2
11.44 (14.48) m2
14.52 (18.15) m2
10.41 (13.62) m2
4.41 (7.81) m2
4.17 (5.83) m2
12.01 (13.70) m2

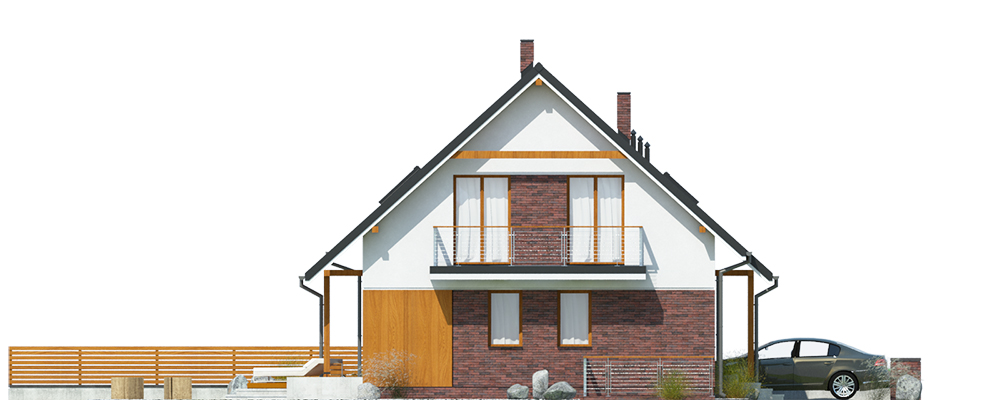

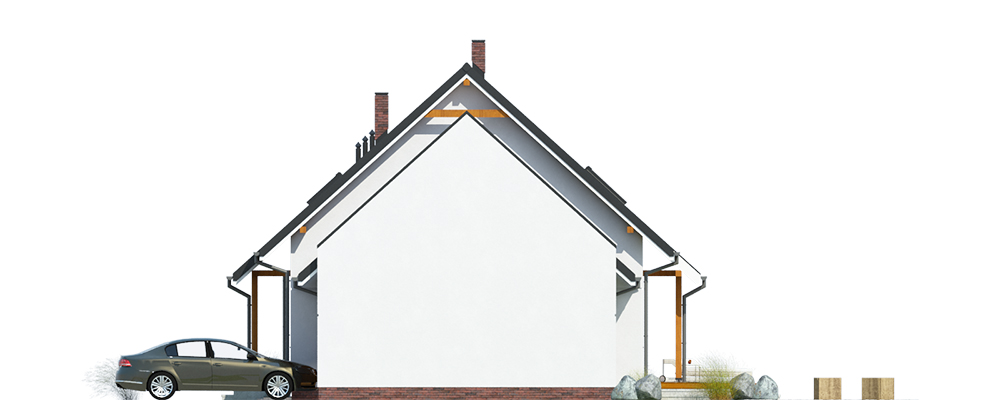

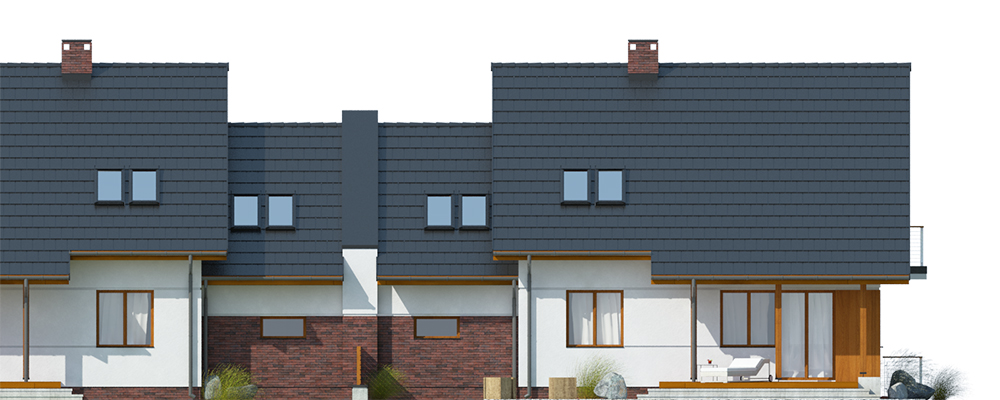

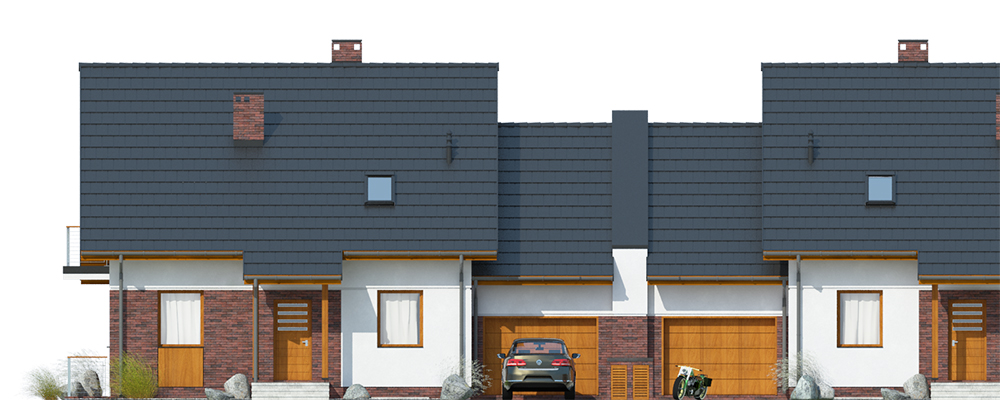

Elewacje

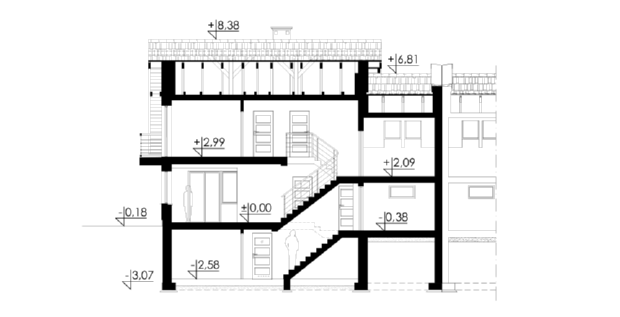

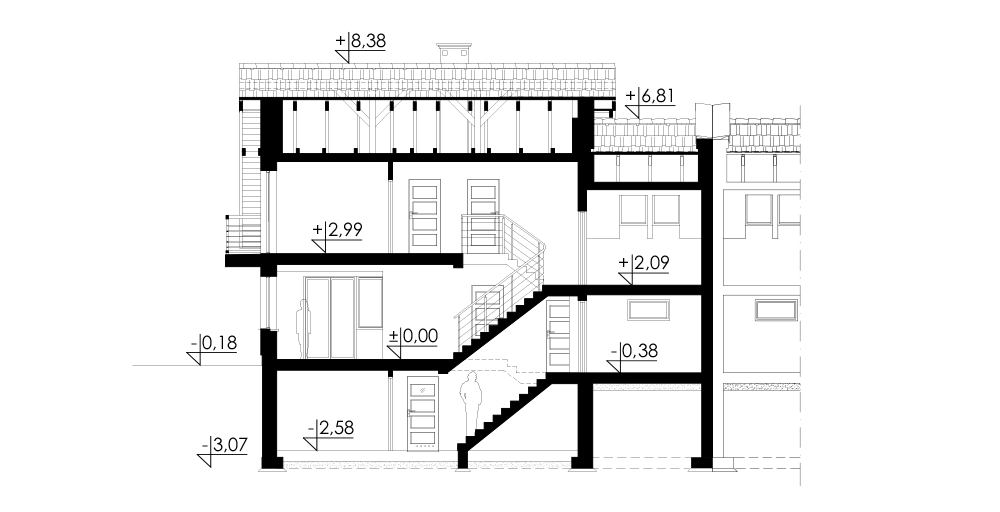

Przekrój

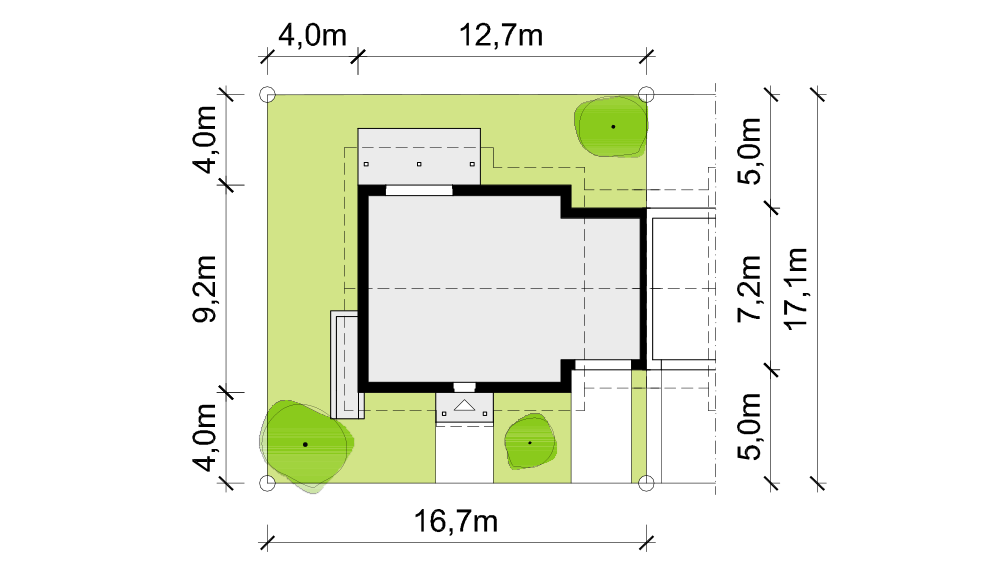

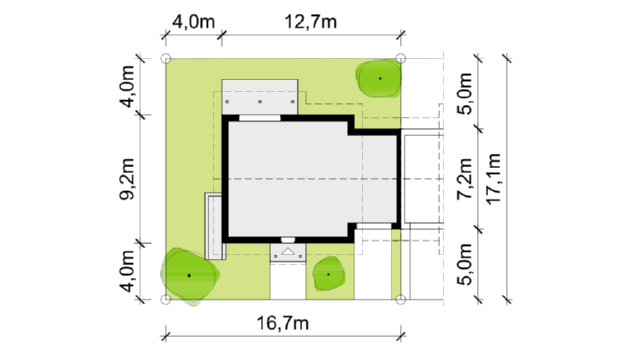

Usytuowanie na działce


Opis projektu

Dom jednorodzinny, w zabudowie bliźniaczej, podpiwniczony, z poddaszem użytkowym i garażem.

Układ funkcjonalny: Salon z wyjściem na taras, 5 pokojów, kuchnia, 2 łazienki,  garderoba, garaż,

3 pomieszczenia gospodarcze, pralnia z suszarnią.

UWAGA: Wszelkie informacje zawarte powyżej dotyczą tylko jednego segmentu.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 30cm + styropian Termo Organika o gr. 15cm + tynk.

Schody: żelbetowe, dwubiegowe ze spocznikiem.

Strop: płyta żelbetowa.

Ściana kolankowa: nad garażem wysokość 132cm; nad pomieszczeniami mieszkalnymi wysokość 107cm.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Ĺšródło ciepła: kocioł gazowy, kominek z płaszczem wodnym na biomasę i zestaw solarny (c.w.u.). Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe,
w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Wentylacja: grawitacyjna.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.
