Acceptus I PG1

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Acceptus I PG1

powierzchnia użytkowa podstawowa:

109,84 m²

powierzchnia pomocnicza:

97,97 m²

powierzchnia garażu:

21,62 m²

powierzchnia razem:

229,43 m²

powierzchnia zabudowy:

121,18 m²

kubatura:

1 083,76 m³

dach:

dwuspadowy

kąt nachylenia dachu:

40°

wymiary budynku (szer. x głęb.):

12,65 m x 11,15 m

wysokość budynku w kalenicy:

8,51 m

liczba kondygnacji nadziemnych:

2

liczba pokoi z salonem:

4

liczba łazienek i WC:

3

stanowiska postojowe w garażu:

1

Minimalne wymiary działki* (szer. x głęb.):

20,65 m x 19,15 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

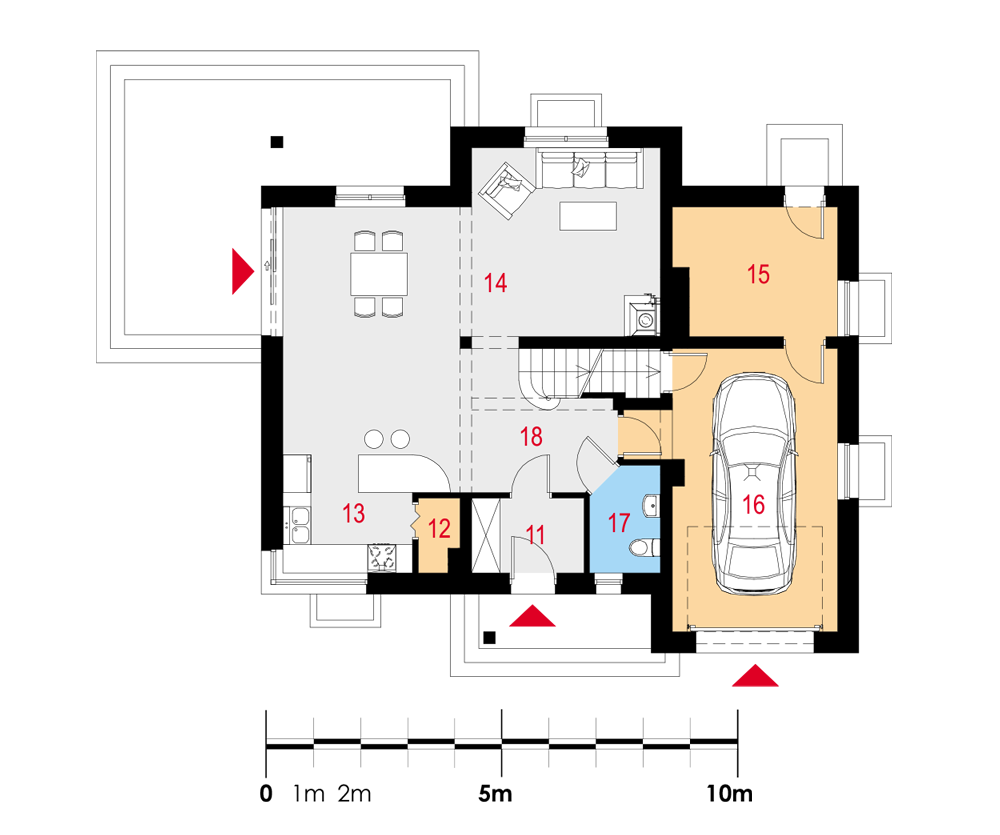

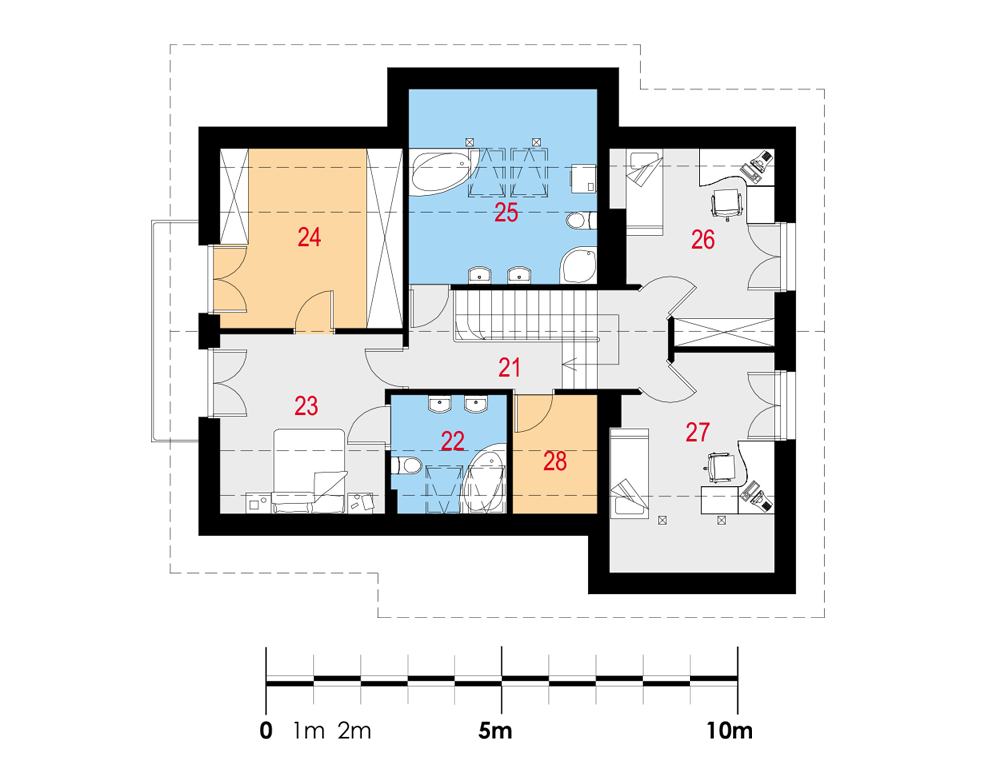

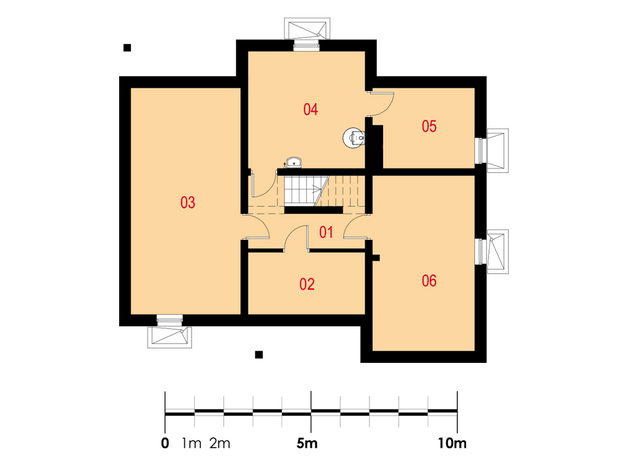

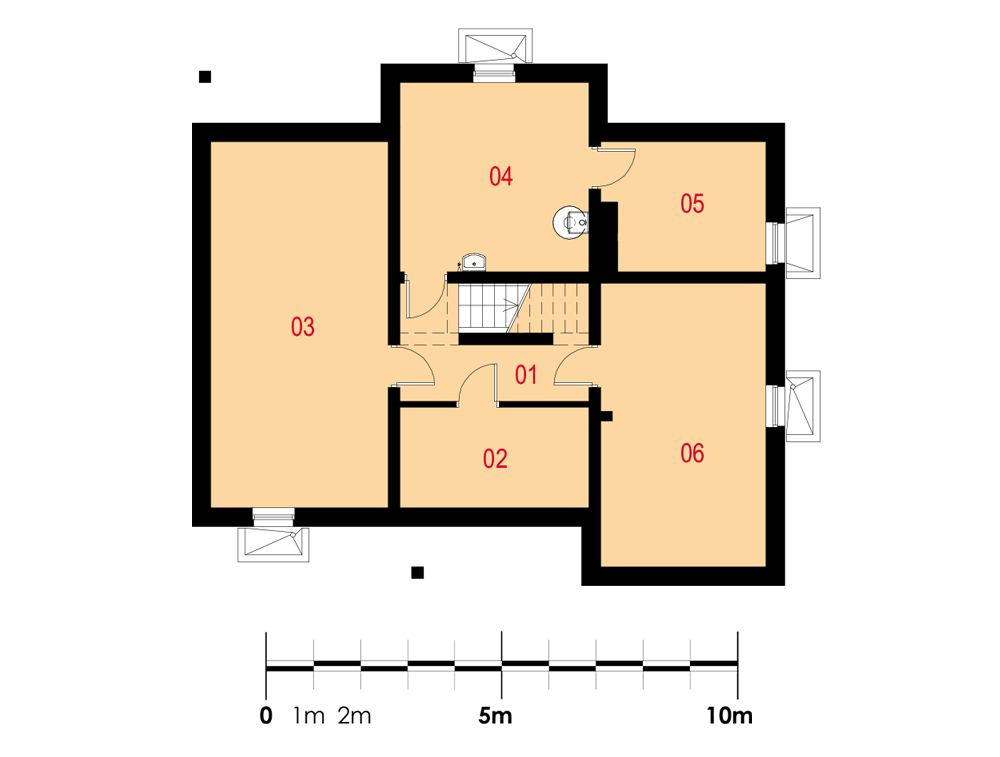

Rzuty

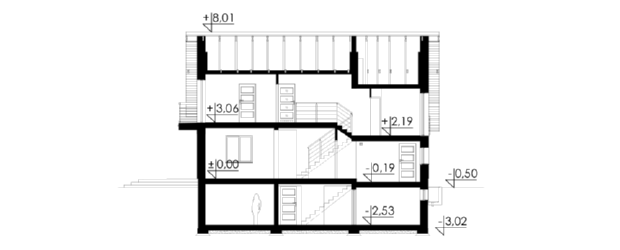

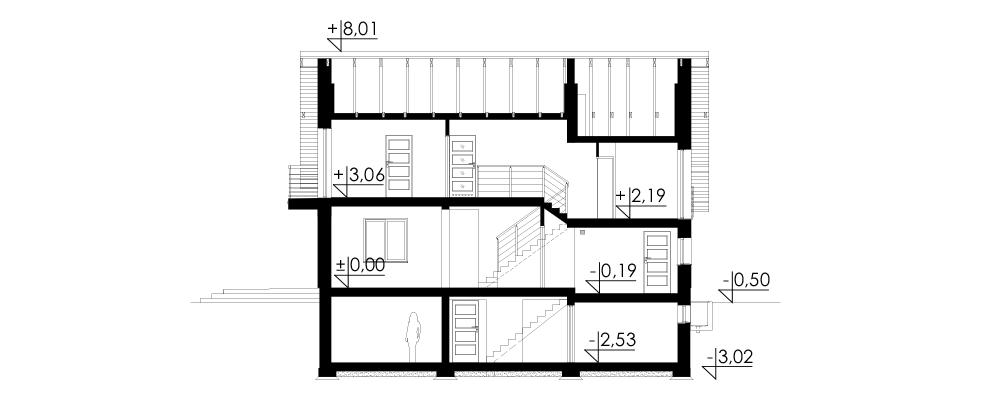

Przekrój

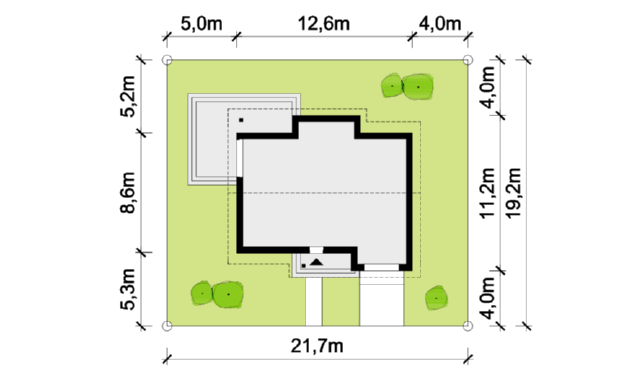

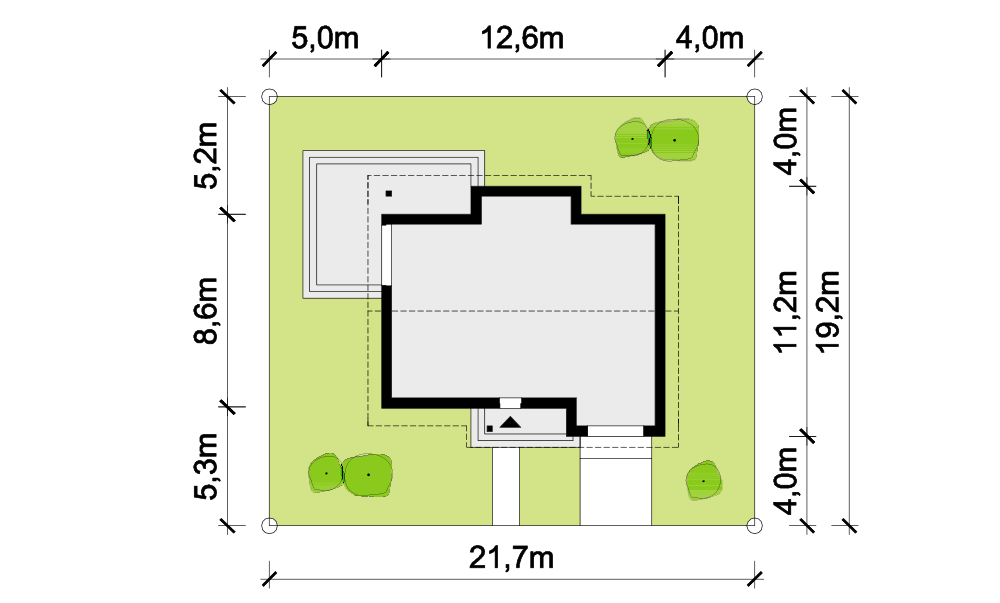

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): 12,65m x 11,15m

Wymagane wymiary działki (szerokość x głębokość): 21,65m x 19,15m

Wprowadzając drobną zmianę adaptacyjną, taką jak zmniejszenie tarasu minimalne wymagane wymiary działki wyniosą 20,65m x 19,15m

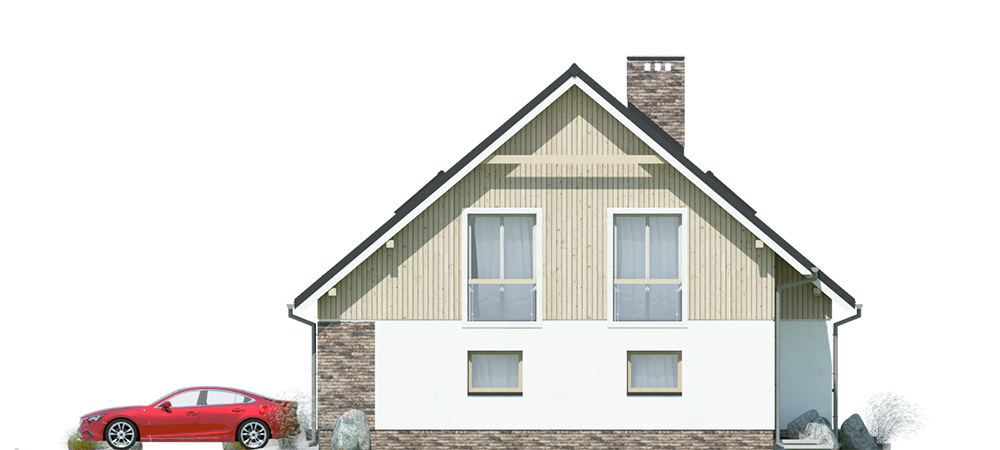

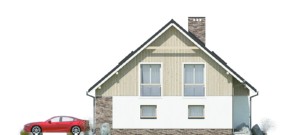

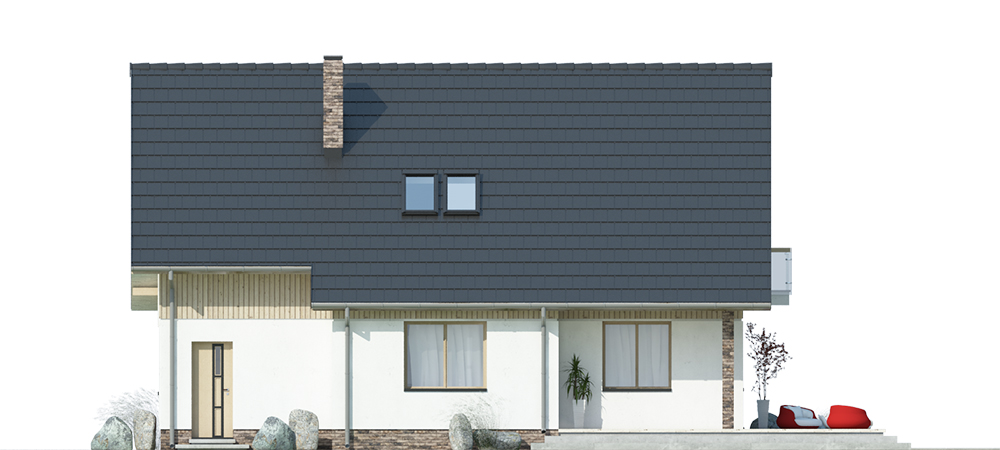

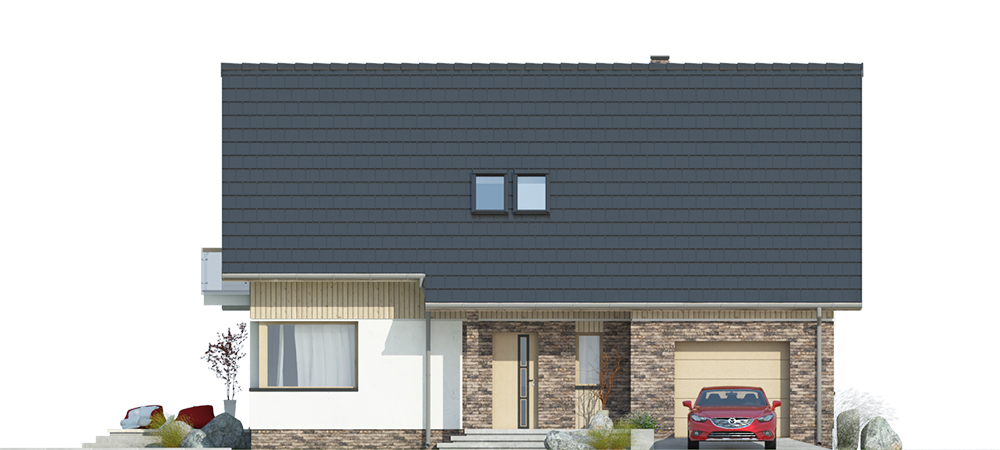

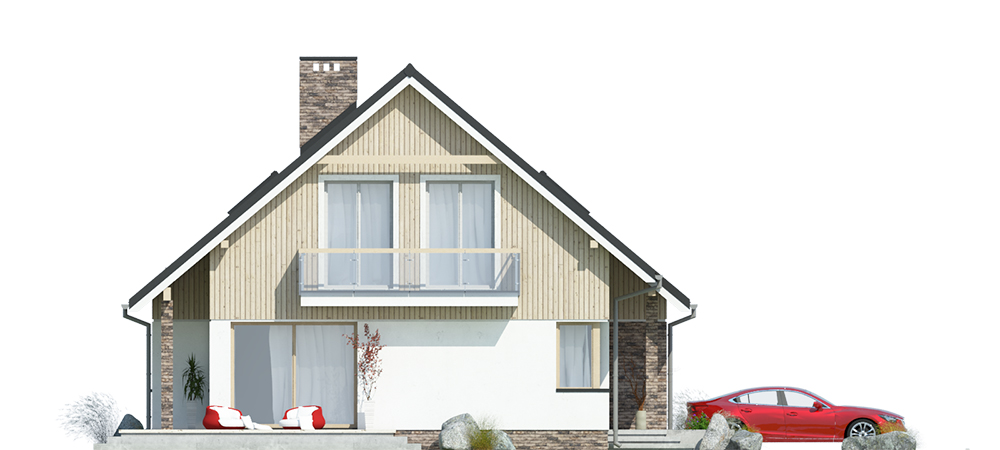

Elewacje

Opis projektu

Dom jednorodzinny, wolnostojący, podpiwniczony z poddaszem użytkowym i garażem.

Układ funkcjonalny:

Salon z wyjściem na taras, 3 pokoje, kuchnia, spiżarka, WC, 2 łazienki, garderoba, garaż, kotłownia, 5 pomieszczeń gospodarczych.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: piwnica-parter: żelbetowe jednobiegowe; parter-poddasze: żelbetowe, dwubiegowe ze spocznikiem.

Strop: płyta żelbetowa.

Ściana kolankowa: wysokość 110cm.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.
