Angustus II G1

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Angustus II G1

powierzchnia użytkowa podstawowa:

100,02 m²

powierzchnia pomocnicza:

11,02 m²

powierzchnia garażu:

20,74 m²

powierzchnia razem:

131,78 m²

powierzchnia zabudowy:

169,73 m²

kubatura:

701,05 m³

dach:

dwuspadowy

kąt nachylenia dachu:

25°

wymiary budynku (szer. x głęb.):

16,90 m x 10,65 m

wysokość budynku w kalenicy:

6,19 m

liczba kondygnacji nadziemnych:

1

liczba pokoi z salonem:

4

liczba łazienek i WC:

2

stanowiska postojowe w garażu:

1

Minimalne wymiary działki* (szer. x głęb.):

22,90 m x 18,65 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

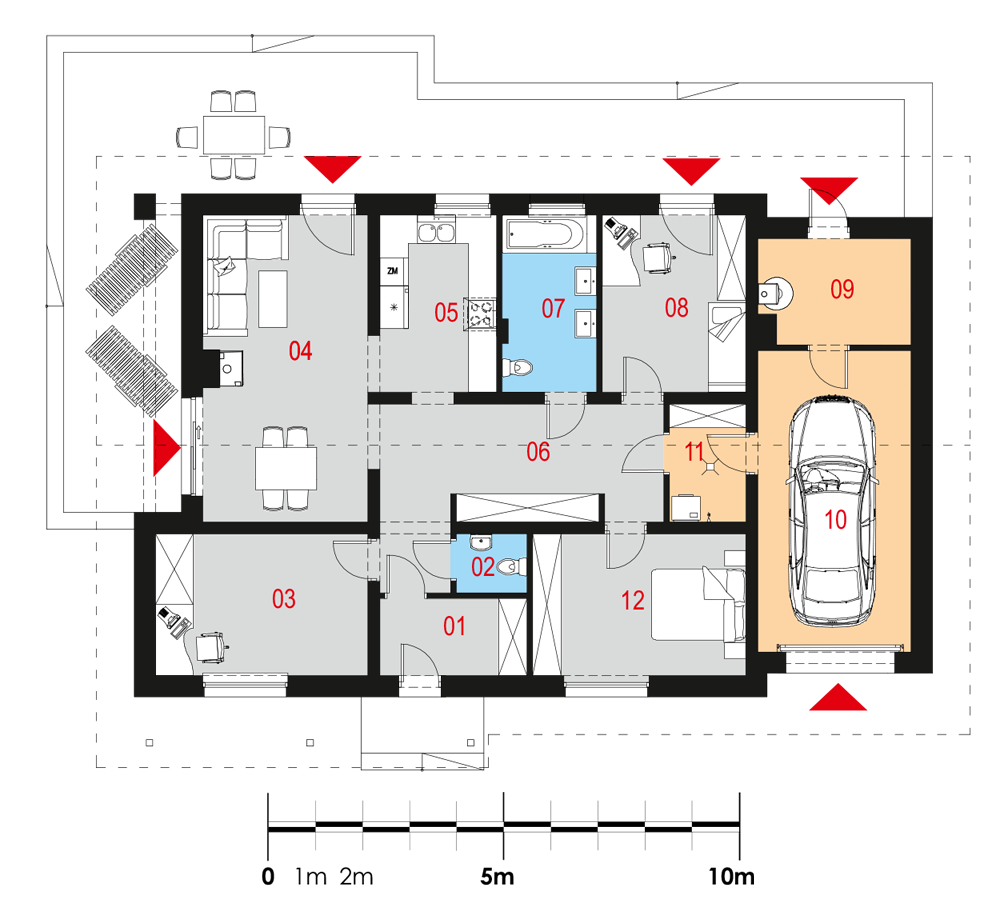

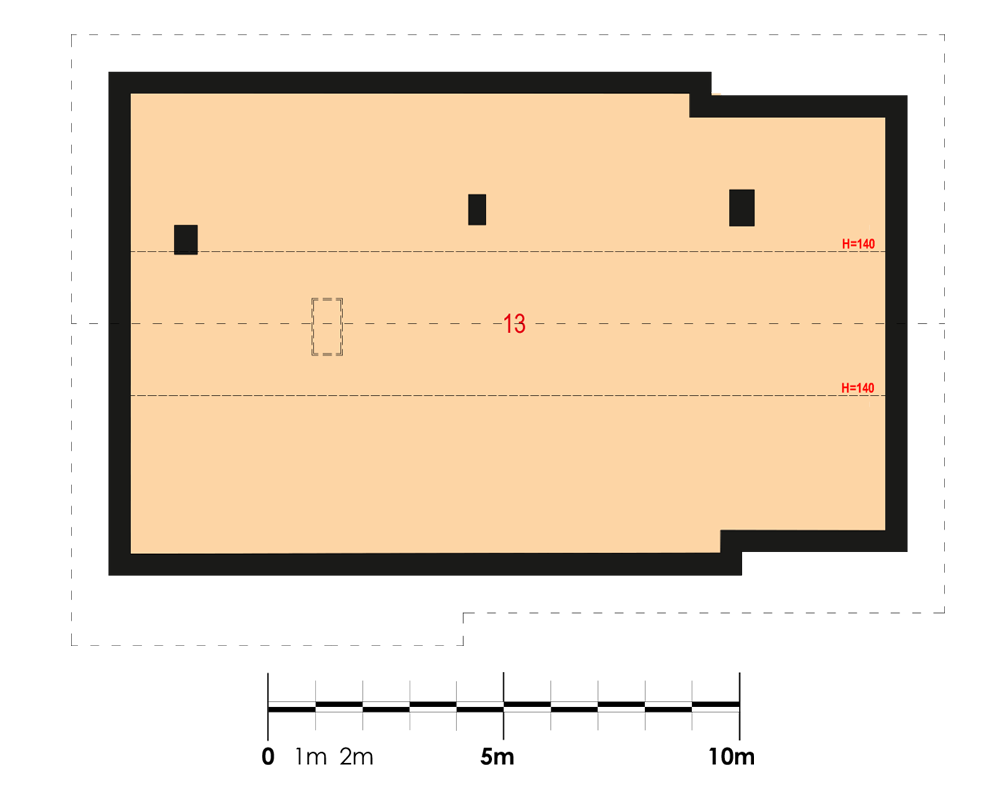

Rzuty

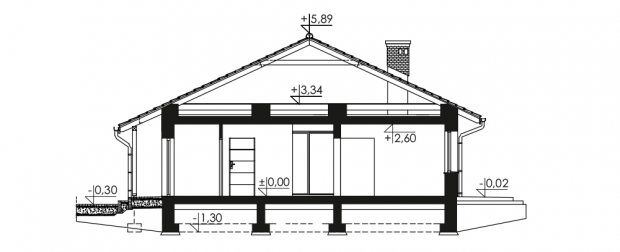

Przekrój

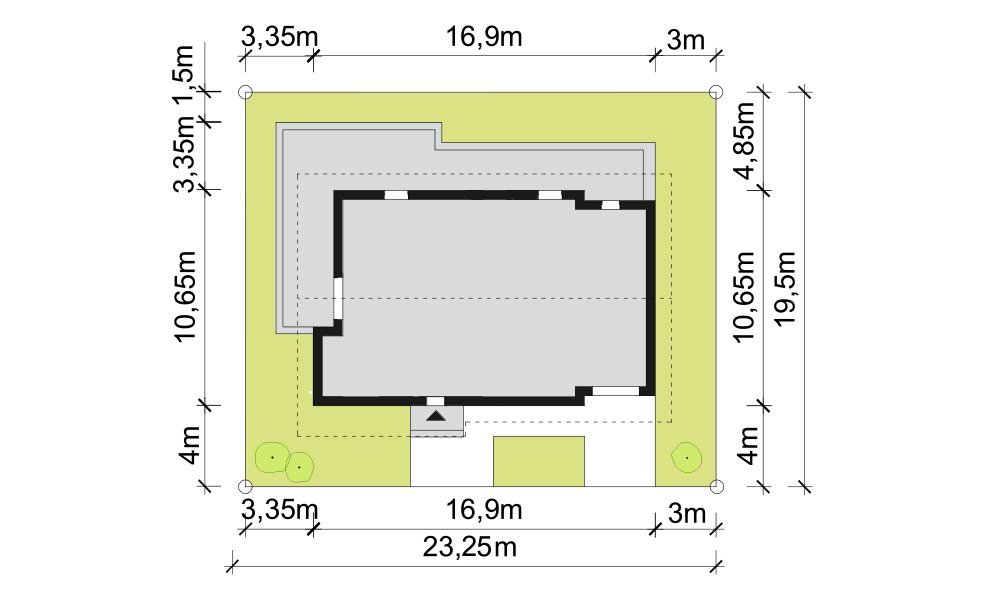

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): 16,90m x 10,65m

Wymagane wymiary działki (szerokość x głębokość): 23,25m x 19,50m

Wprowadzając drobne zmiany adaptacyjne, takie jak zmniejszenie tarasu  minimalne wymagane wymiary działki wyniosą 22,90m x 18,65m

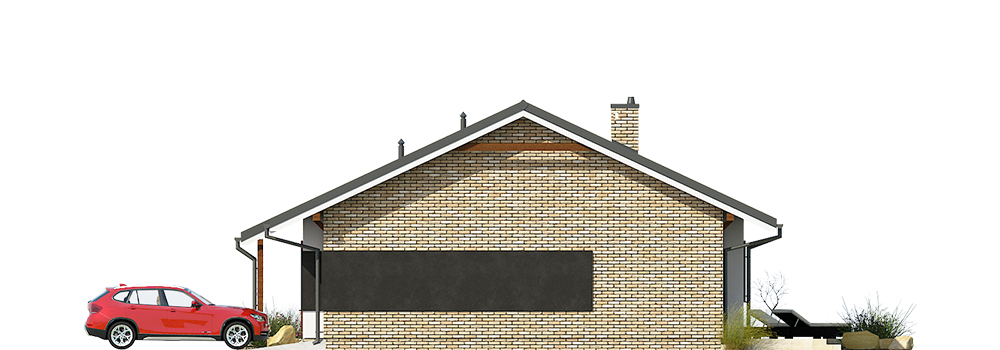

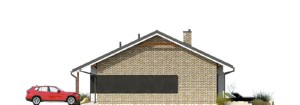

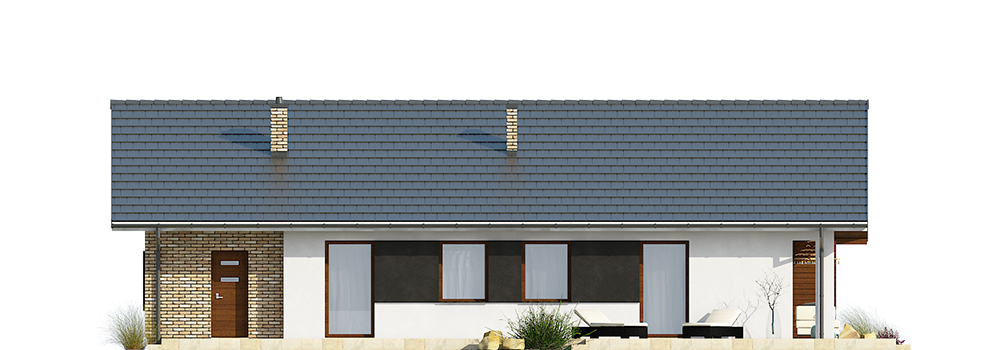

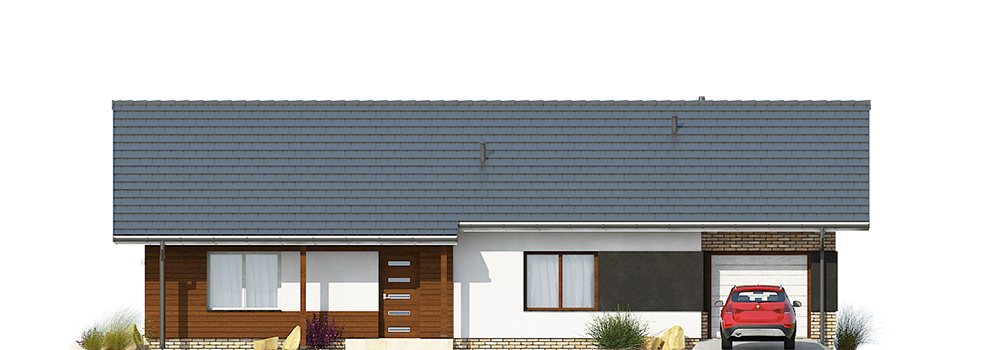

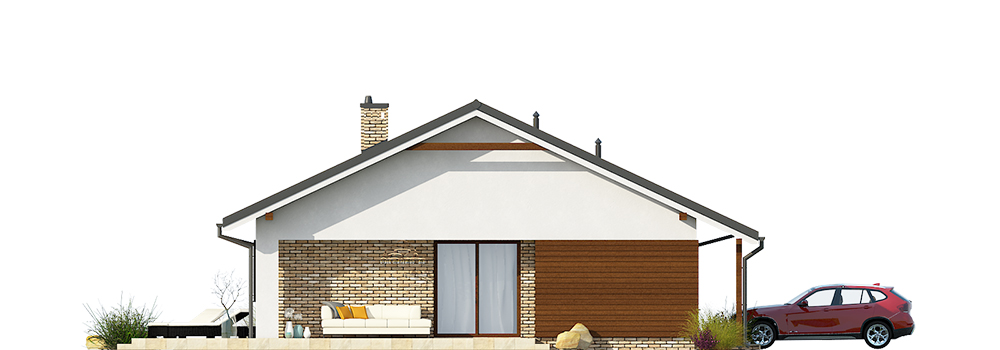

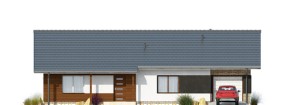

Elewacje

Opis projektu

Dom jednorodzinny, wolnostojący, z poddaszem nieużytkowym i garażem jednostanowiskowym.

Układ funkcjonalny:

Salon z jadalnią i wyjściem na taras, 3 pokoje, kuchnia, WC, łazienka, pralnia, garaż, pomieszczenie gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Strop: drewniany.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.

Dodatki do projektu
