Exilis II P

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Exilis II P

powierzchnia użytkowa podstawowa:

86,04 m²

powierzchnia pomocnicza:

49,24 m²

powierzchnia garażu:

0,00 m²

powierzchnia razem:

135,28 m²

powierzchnia zabudowy:

72,96 m²

kubatura:

648,85 m³

dach:

dwuspadowy

kąt nachylenia dachu:

45°

wymiary budynku (szer. x głęb.):

11,30 m x 6,30 m

wysokość budynku w kalenicy:

7,68 m

liczba kondygnacji nadziemnych:

2

liczba pokoi z salonem:

5

liczba łazienek i WC:

2

stanowiska postojowe w garażu:

0

Minimalne wymiary działki* (szer. x głęb.):

19,30 m x 13,30 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

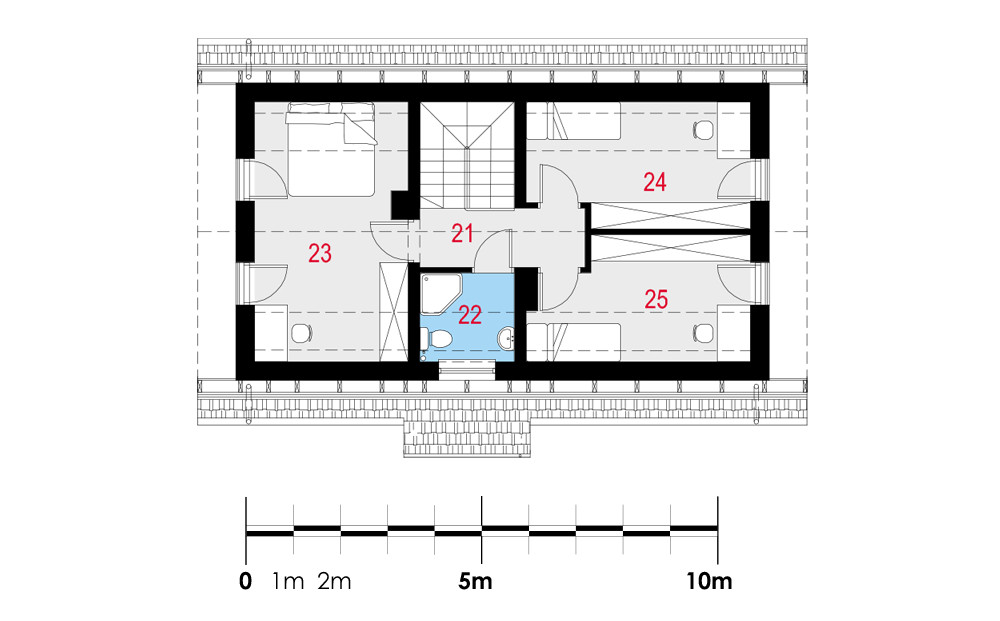

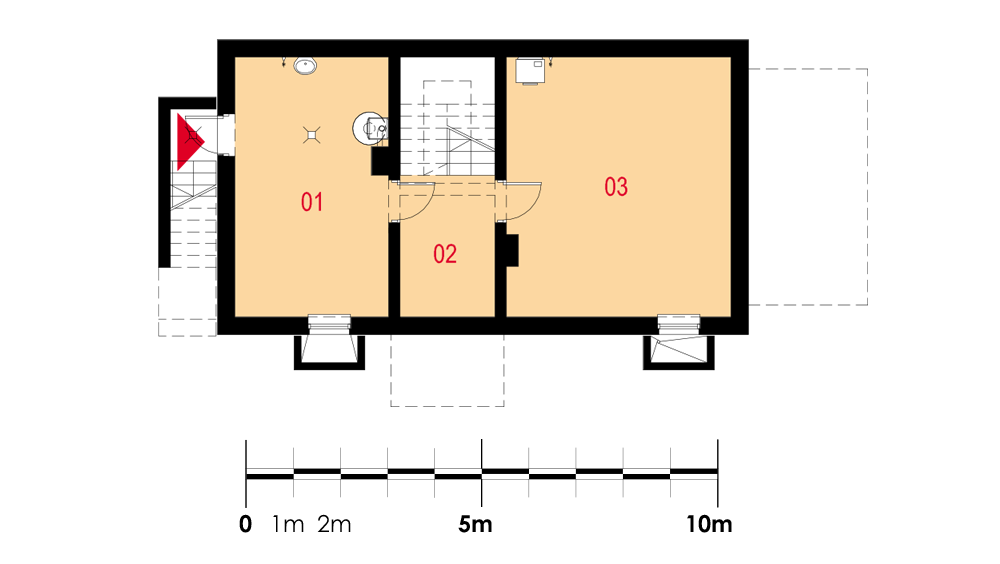

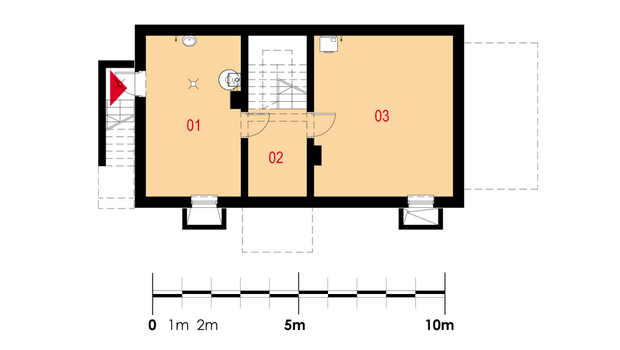

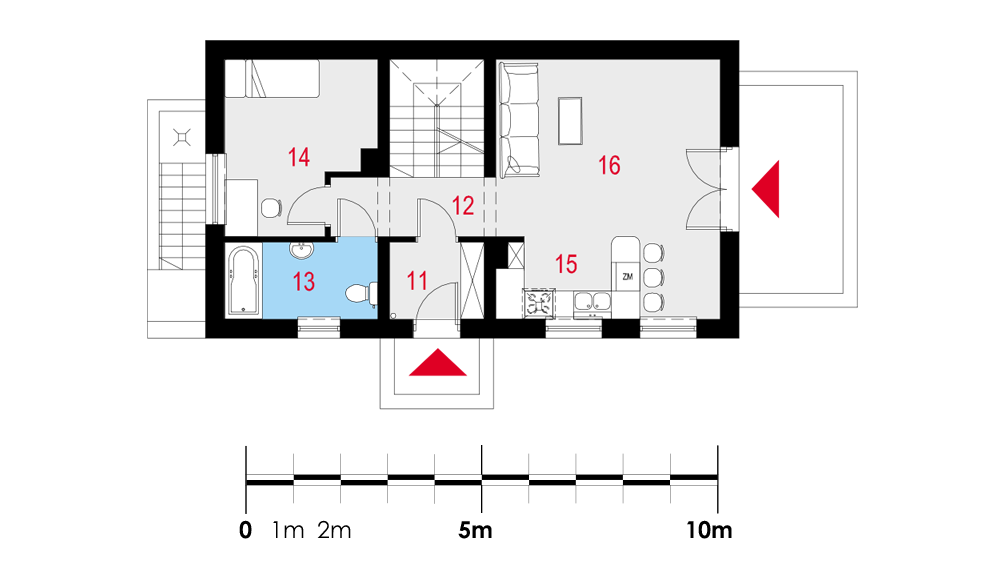

Rzuty

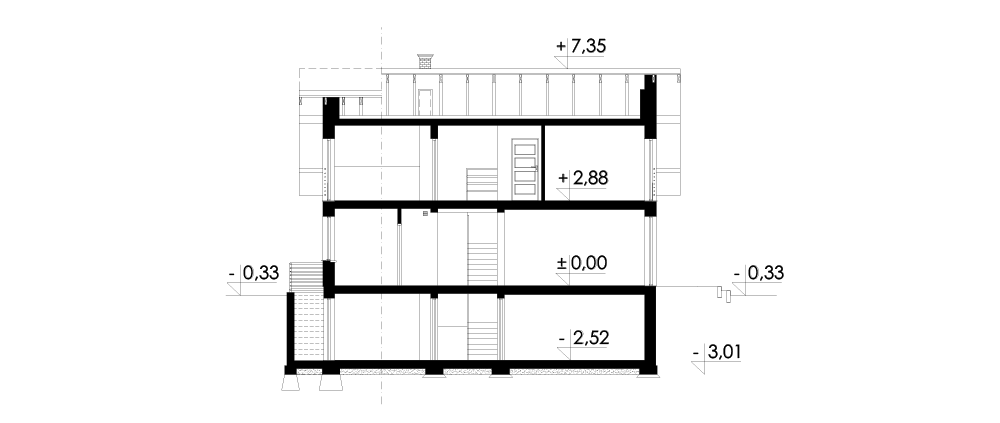

Przekrój

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​11,30m x 6,30m

Wymagane wymiary działki (szerokość x głębokość): 19,30m x 13,30m

Wizualizacje

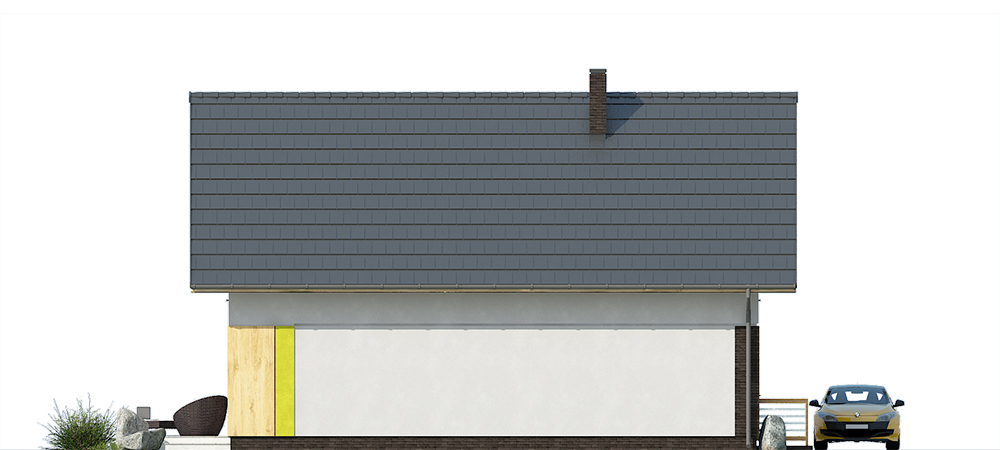

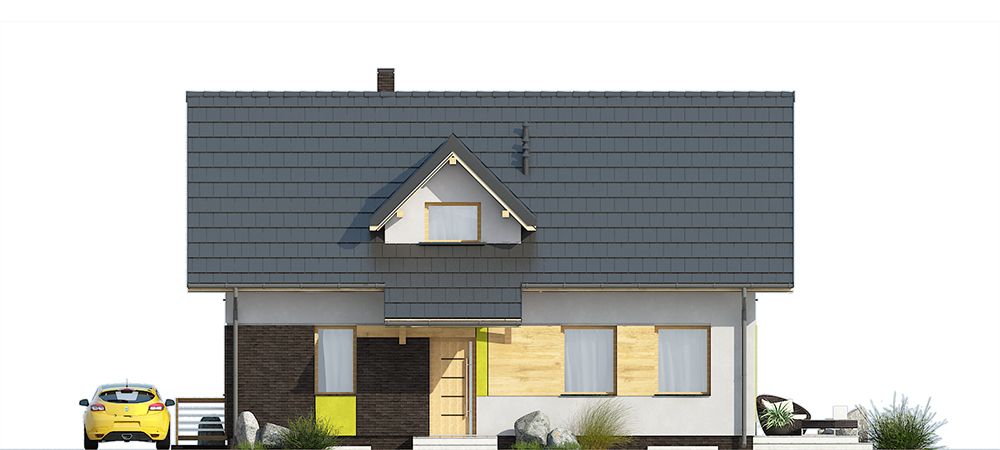

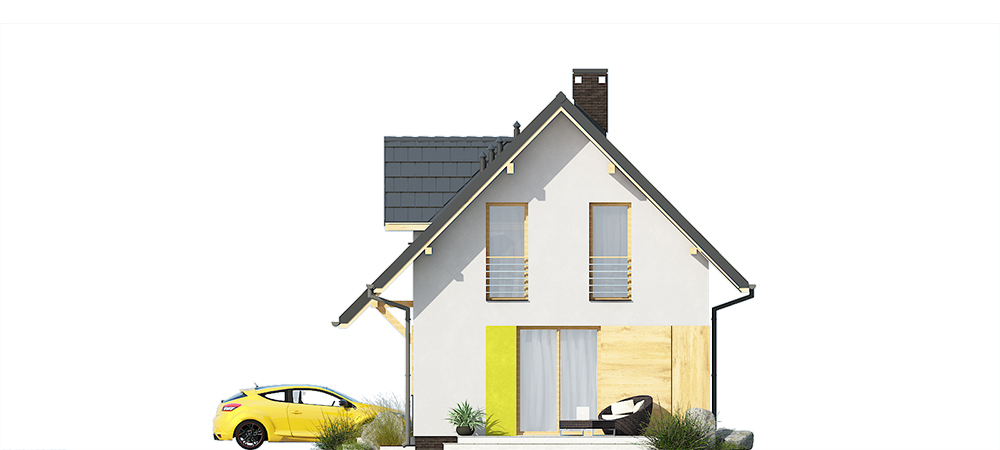

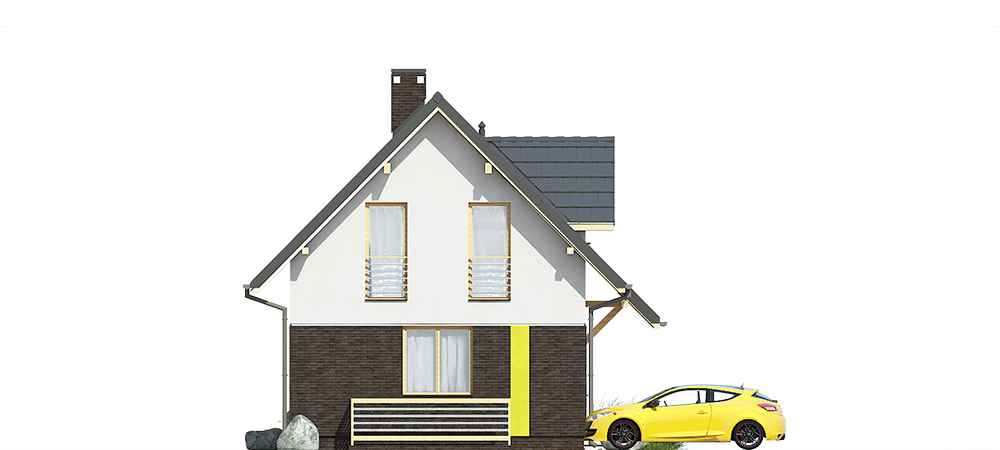

Elewacje

Opis projektu

Dom jednorodzinny, wolnostojący, podpiwniczony z poddaszem.

Układ funkcjonalny: Salon z wyjściem na taras, 4 pokoje, kuchnia z jadalnią, 2 łazienki, kotłownia, pomieszczenie gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 15cm + tynk.

Schody: piwnica-parter: żelbetowe dwubiegowe ze spocznikiem; parter-poddasze: żelbetowe zabiegowe

Strop: płyta żelbetowa.

Ściana kolankowa: wysokość 110cm.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.

Dodatki do projektu
