Acceptus IV G1

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Acceptus IV G1

powierzchnia użytkowa podstawowa:

155,14 m²

powierzchnia pomocnicza:

30,47 m²

powierzchnia garażu:

27,62 m²

powierzchnia razem:

213,23 m²

powierzchnia zabudowy:

142,80 m²

kubatura:

1 019,67 m³

dach:

dwuspadowy

kąt nachylenia dachu:

40°

wymiary budynku (szer. x głęb.):

13,65 m x 11,15 m

wysokość budynku w kalenicy:

9,13 m

liczba kondygnacji nadziemnych:

2

liczba pokoi z salonem:

5

liczba łazienek i WC:

2

stanowiska postojowe w garażu:

1

Minimalne wymiary działki* (szer. x głęb.):

21,65 m x 19,15 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

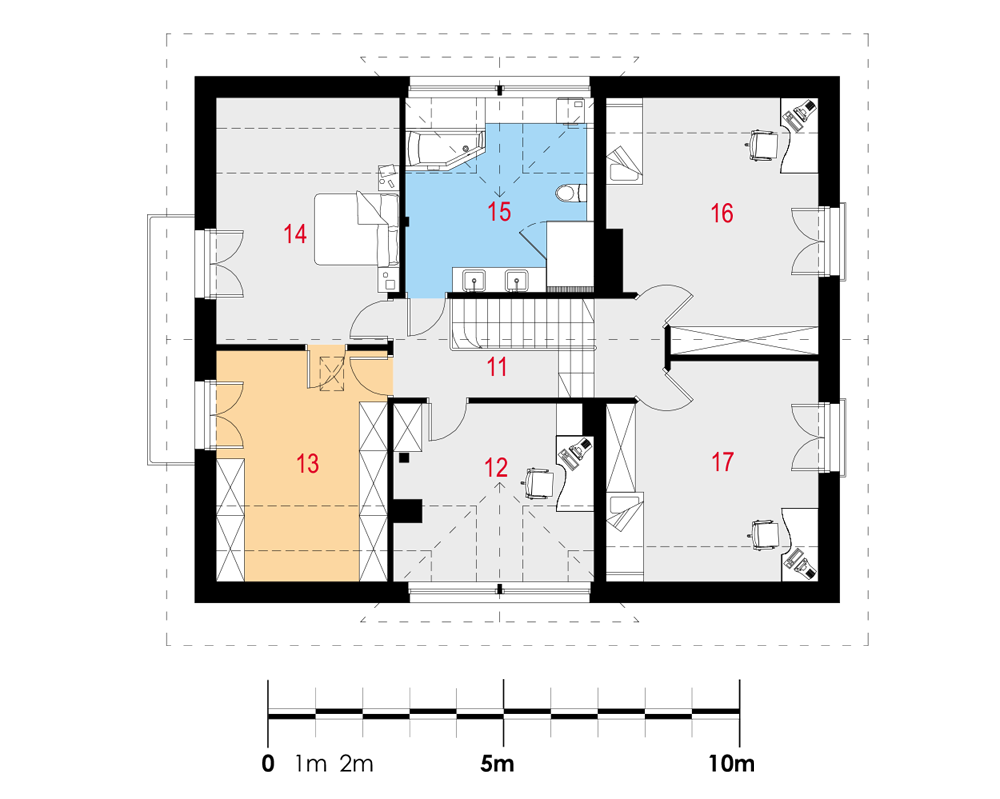

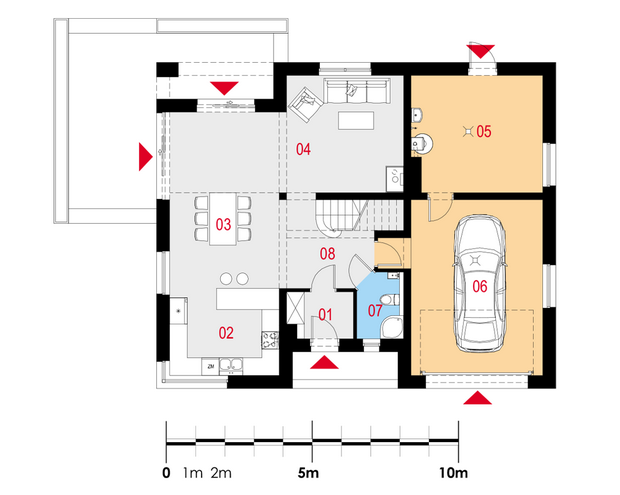

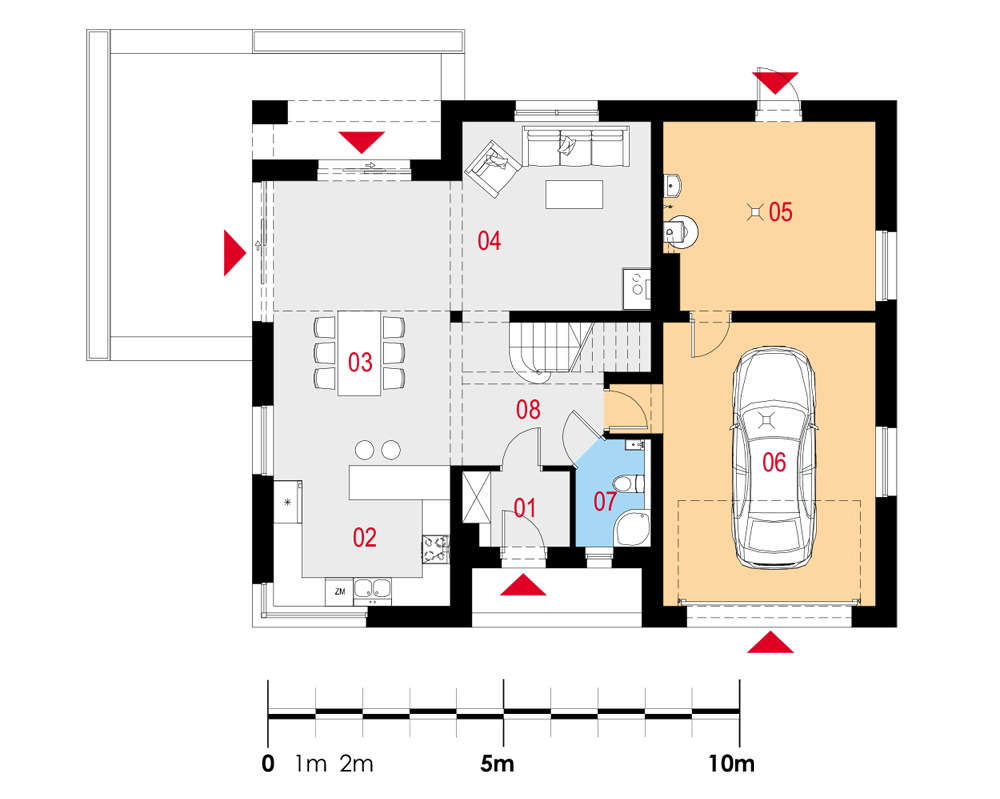

Rzuty

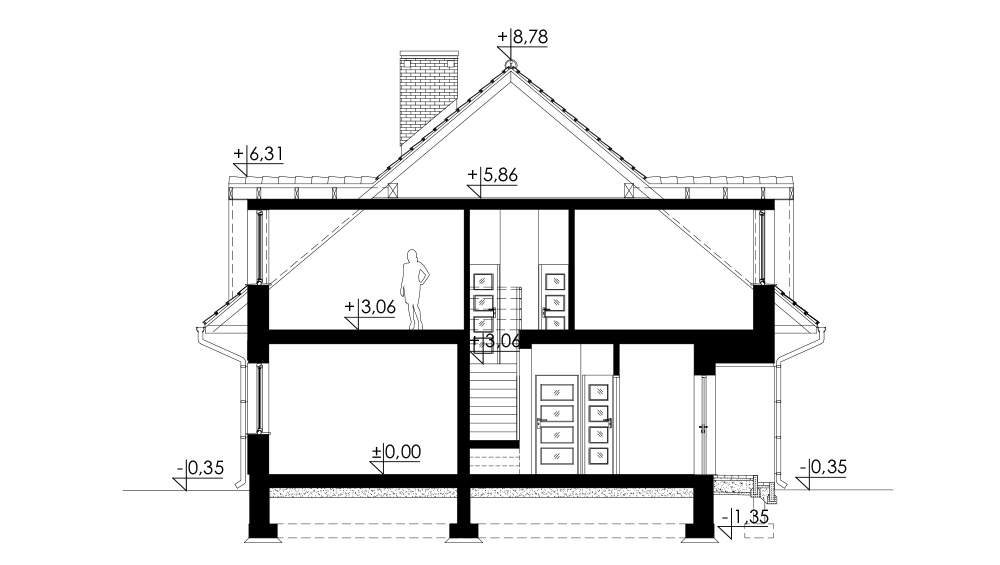

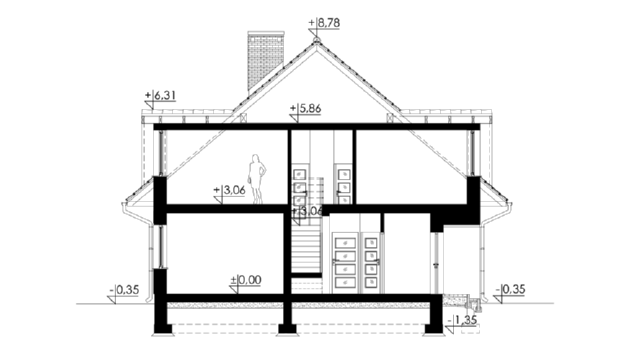

Przekrój

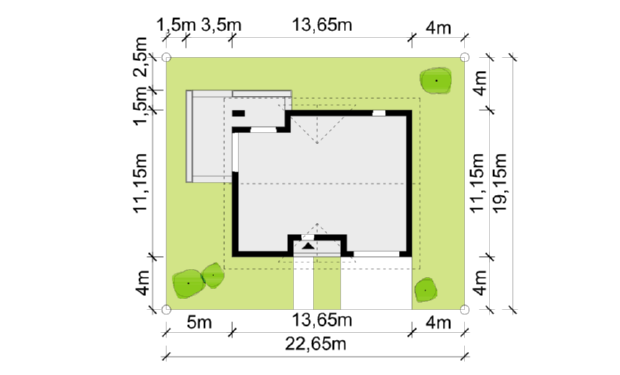

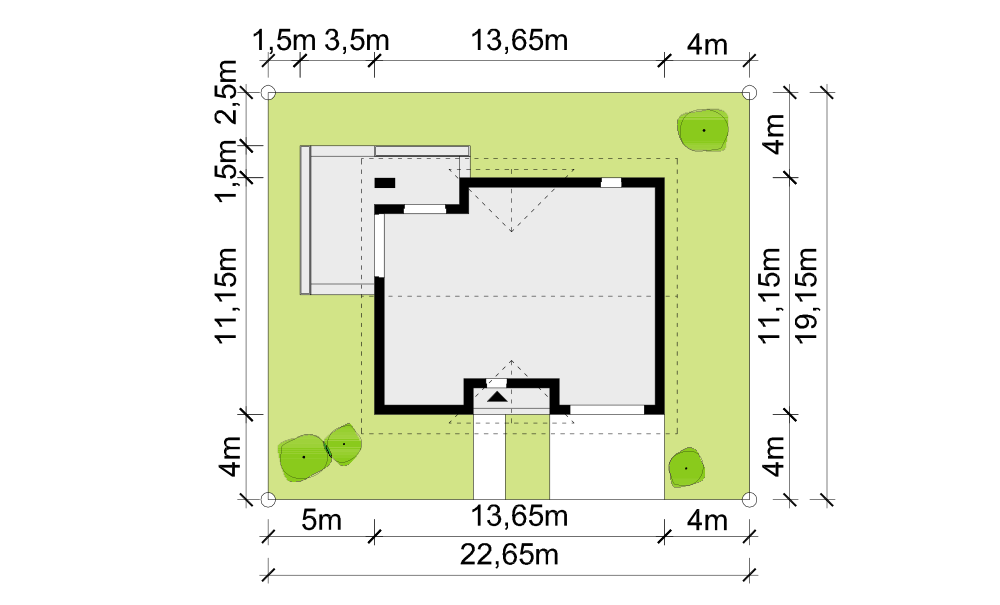

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): 13,65m x 11,15m

Wymagane wymiary działki (szerokość x głębokość): 22,65m x 19,15m

Wprowadzając drobną zmianę adaptacyjną, taką jak zmniejszenie tarasu minimalne wymagane wymiary działki wyniosą 21,65m x 19,15m

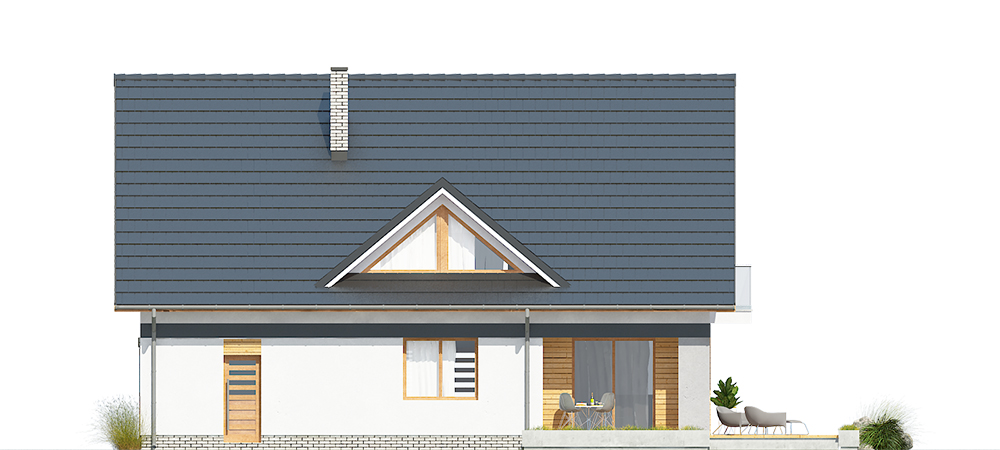

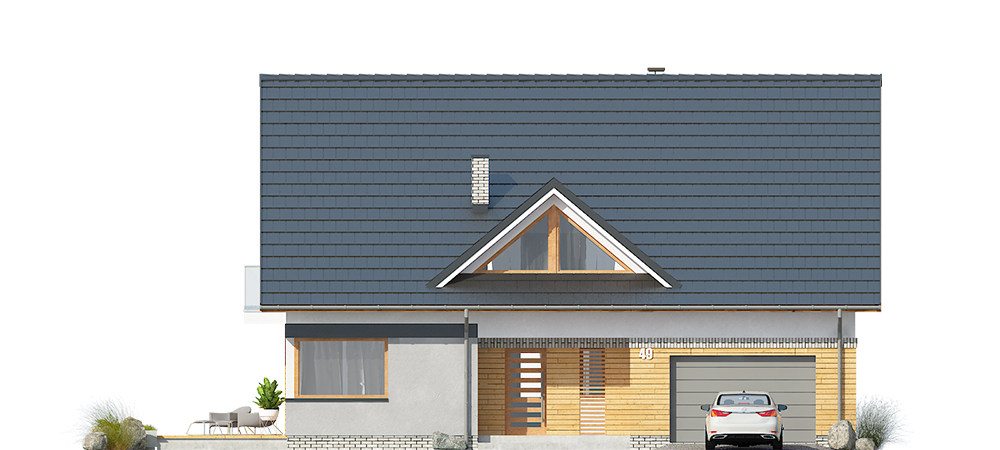

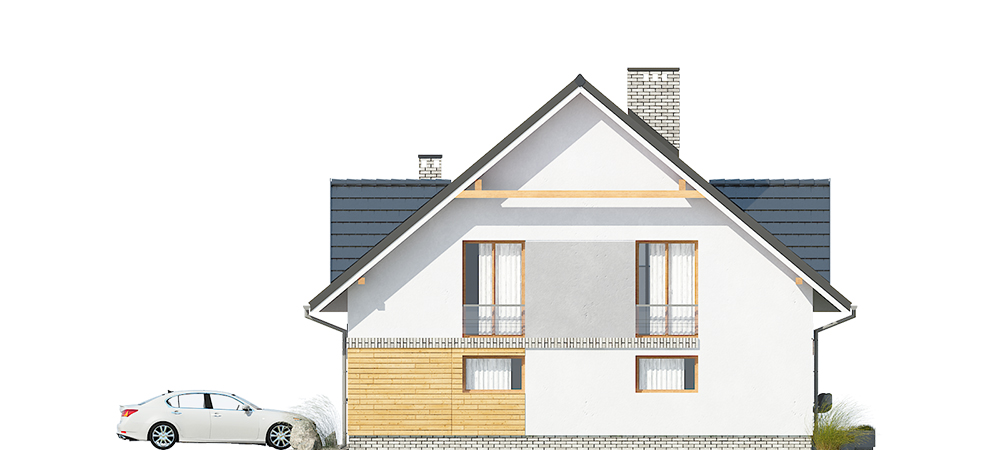

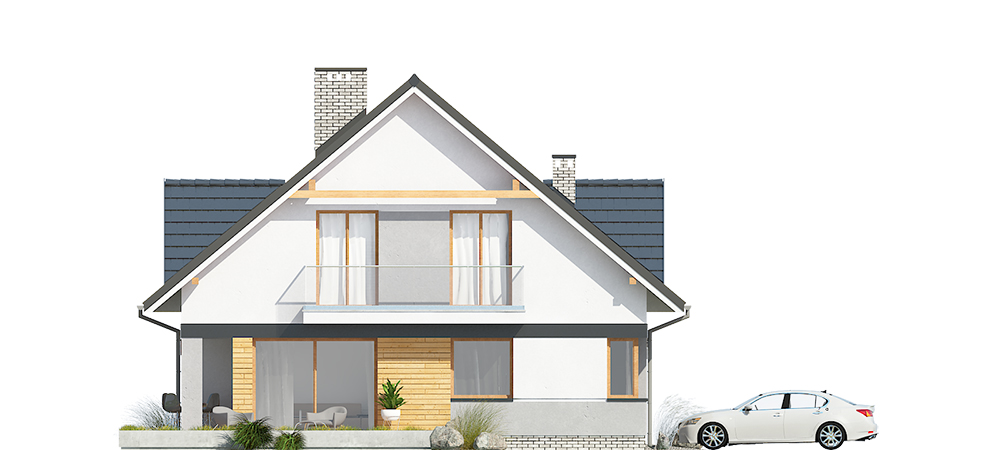

Elewacje

Opis projektu

Dom jednorodzinny, wolnostojący, niepodpiwniczony z poddaszem użytkowym i garażem.

Układ funkcjonalny:

Salon z wyjściem na taras,jadalnia, kuchnia, cztery pokoje, 2 łazienki, garderoba, garaż, pomieszczenie gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: żelbetowe, dwubiegowe ze spocznikiem.

Strop: płyta żelbetowa.

Ściana kolankowa: wysokość nad częścią mieszkalną - 88cm; wysokość nad częścią garażową - 158cm.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.
