Magnificus I G2

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Magnificus I G2

powierzchnia użytkowa podstawowa:

155,17 m²

powierzchnia pomocnicza:

25,73 m²

powierzchnia garażu:

81,95 m²

powierzchnia razem:

262,85 m²

powierzchnia zabudowy:

319,66 m²

kubatura:

1 729,90 m³

dach:

wielospadowy

kąt nachylenia dachu:

30°

wymiary budynku (szer. x głęb.):

26,15 m x 13,90 m

wysokość budynku w kalenicy:

7,88 m

liczba kondygnacji nadziemnych:

1

liczba pokoi z salonem:

4

liczba łazienek i WC:

2

stanowiska postojowe w garażu:

2

Minimalne wymiary działki* (szer. x głęb.):

33,15 m x 21,90 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

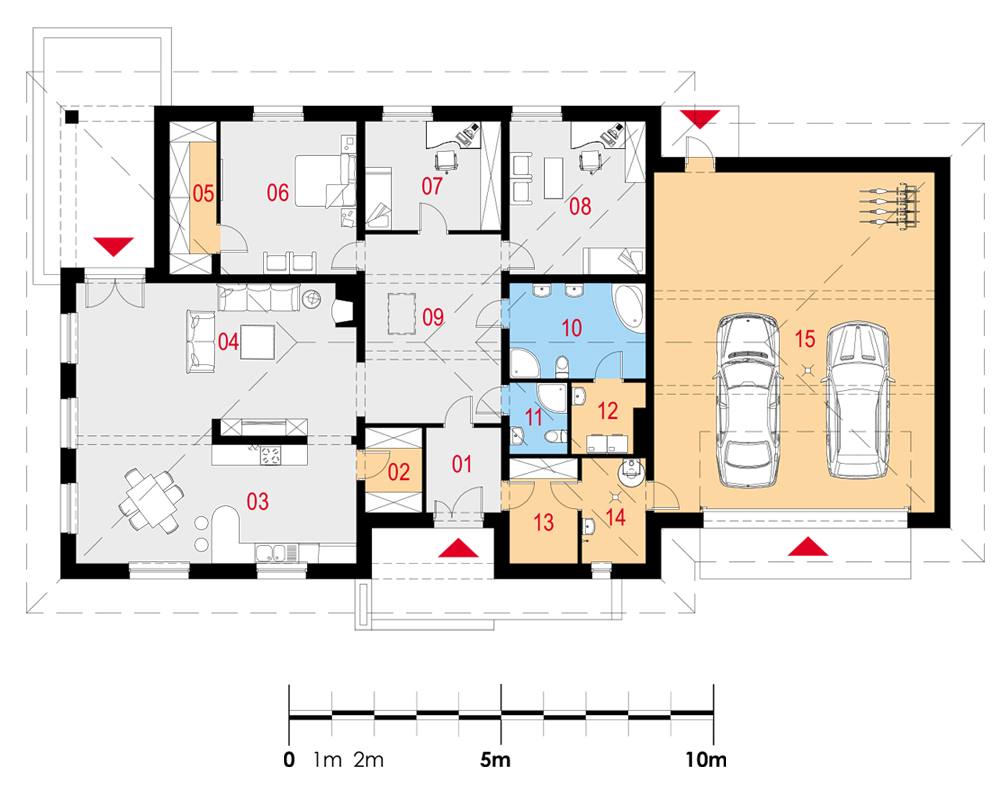

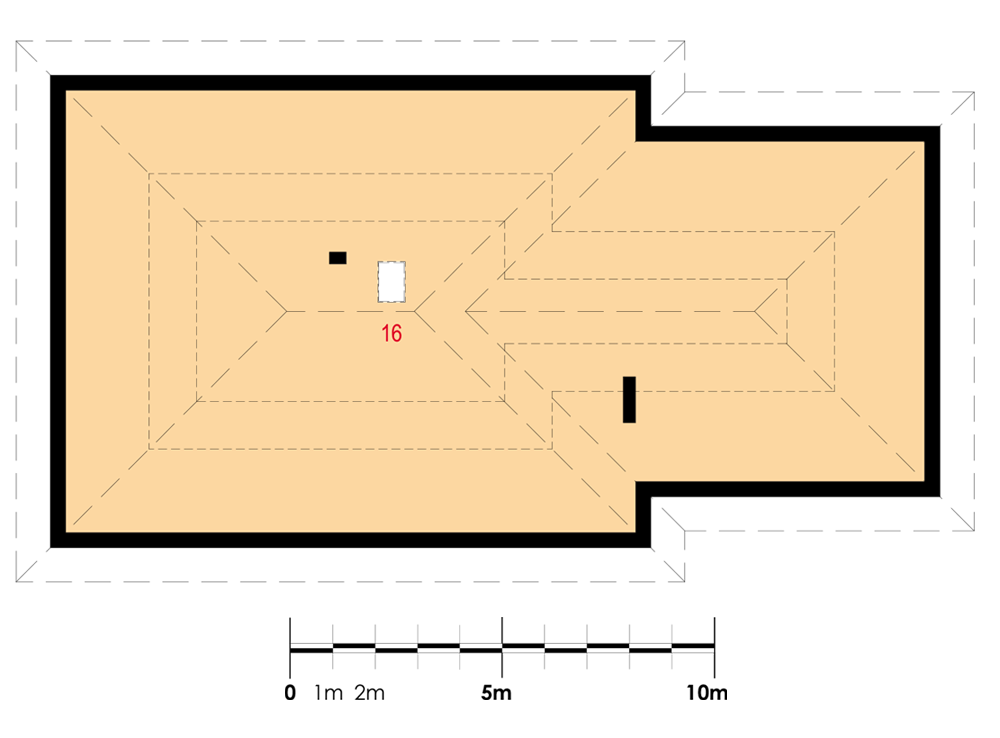

Rzuty

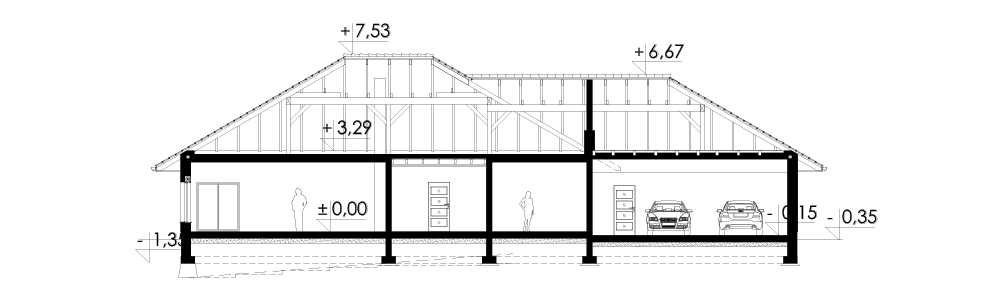

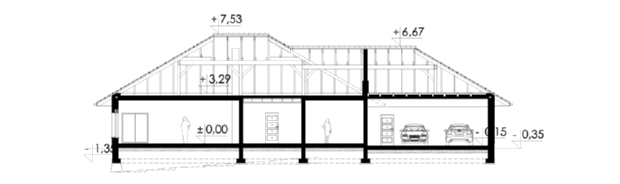

Przekrój

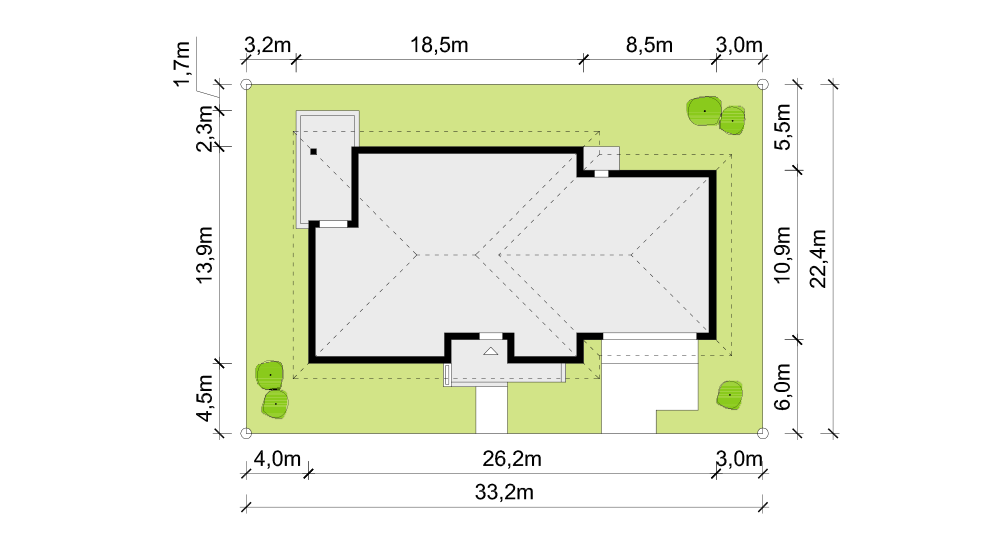

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​26,15m x 13,90m

Wymagane wymiary działki (szerokość x głębokość): 33,15m x 21,90m

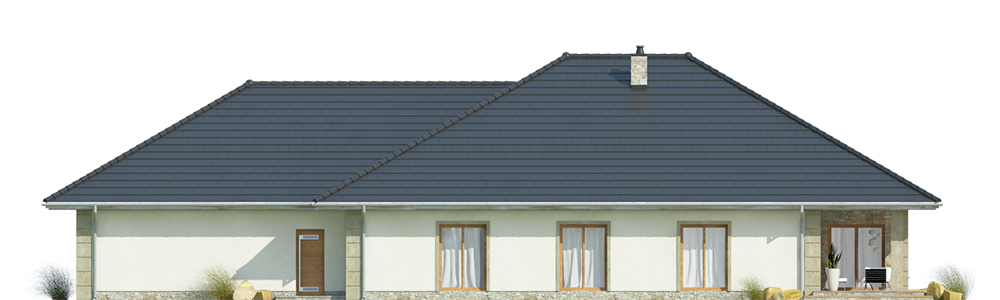

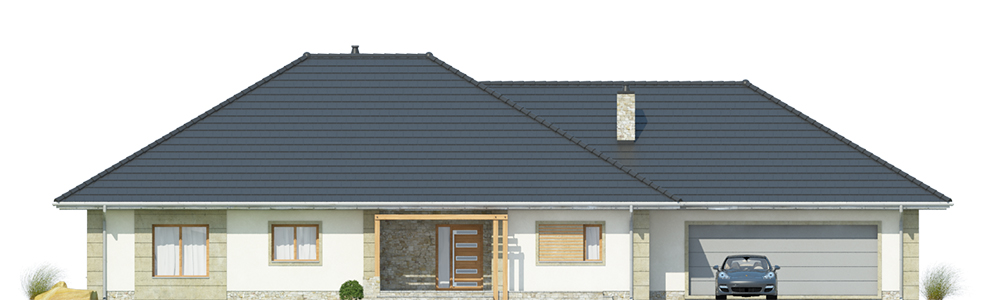

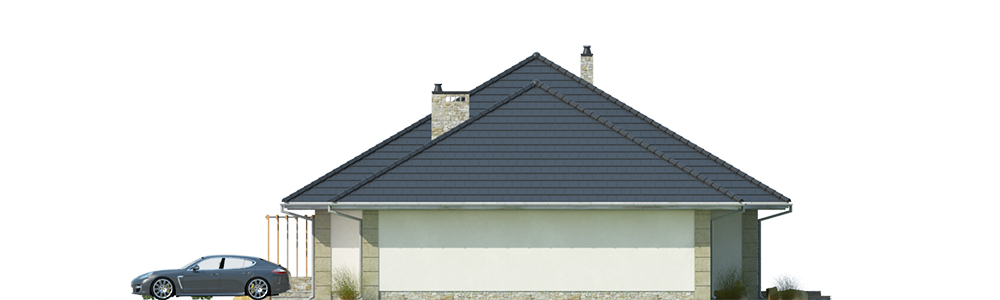

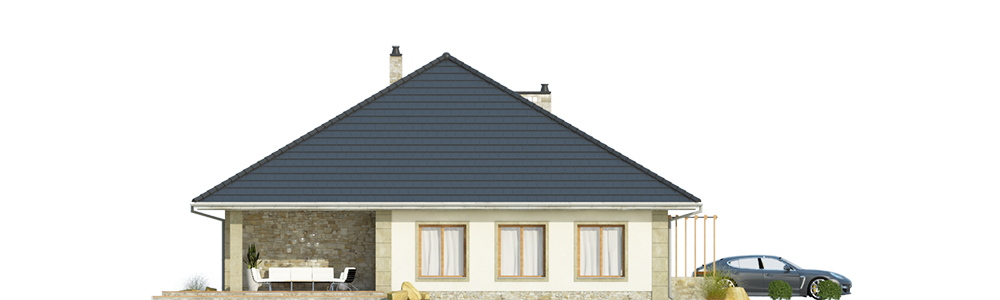

Elewacje

Opis projektu

Dom jednorodzinny, wolnostojący, z poddaszem nieużytkowym i garażem dwustnowiskowym.

Układ funkcjonalny:

Salon z wyjściem na taras, 3 pokoje, kuchnia z jadalnią, spiżarnia, 2 łazienki, 2 garderoby, pralnia, garaż,  pomieszczenie gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Strop: nad częścią mieszkalną płata żelbetowa, na garażem drewniany.

Dach: wielospadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety okienne, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.
