Quadratus I G1

Projekt Quadratus I G1
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Quadratus I G1

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
170.13 m2
21.57 m2
21.44 m2
213.22 m2
139.20 m2
897.47 m3

7.40 m
2


Rzuty

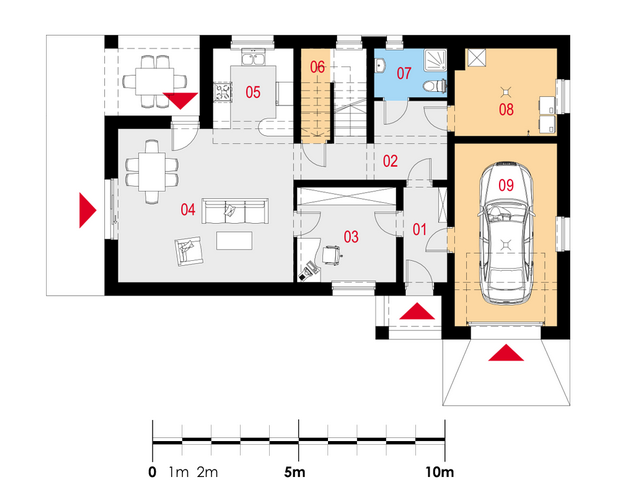

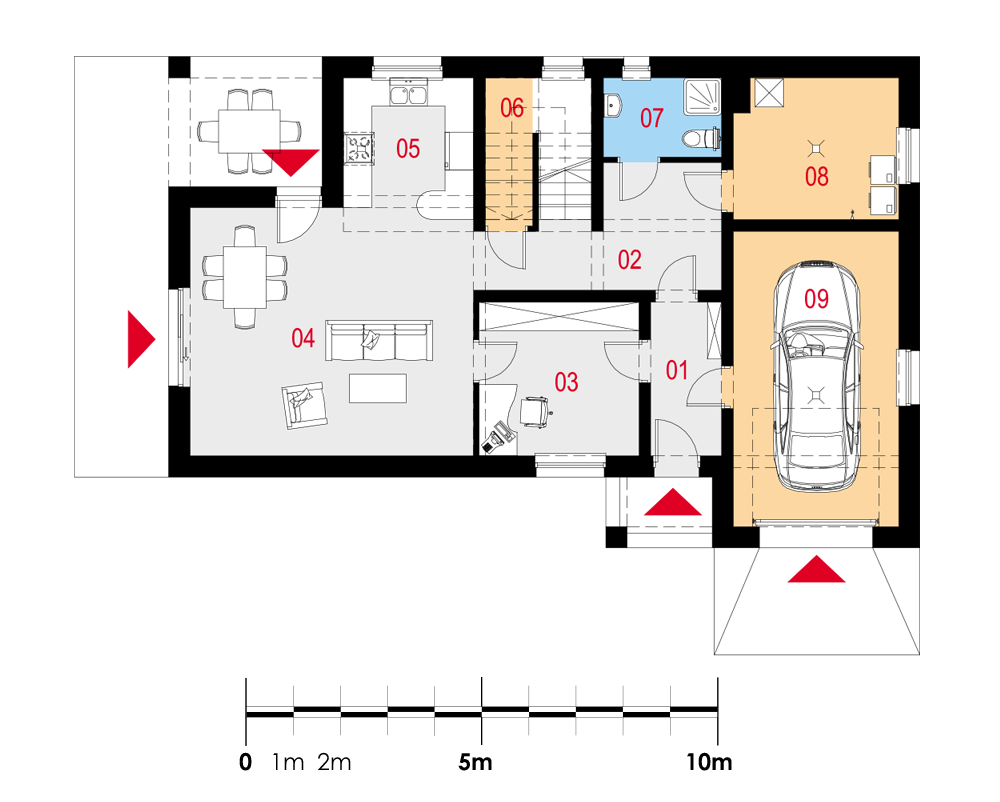

Parter


01 Wiatrołap
02 Komunikacja
03 Gabinet
04 Salon z jadalnią
05 Kuchnia
06 Spiżarnia
07 Łazienka
08 Pralnia
09 Garaż
4.78 m2
13.58 m2
10.75 m2
29.52 m2
8.76 m2
2.01 (6.18) m2
4.12 m2
10.03 m2
21.44 m2

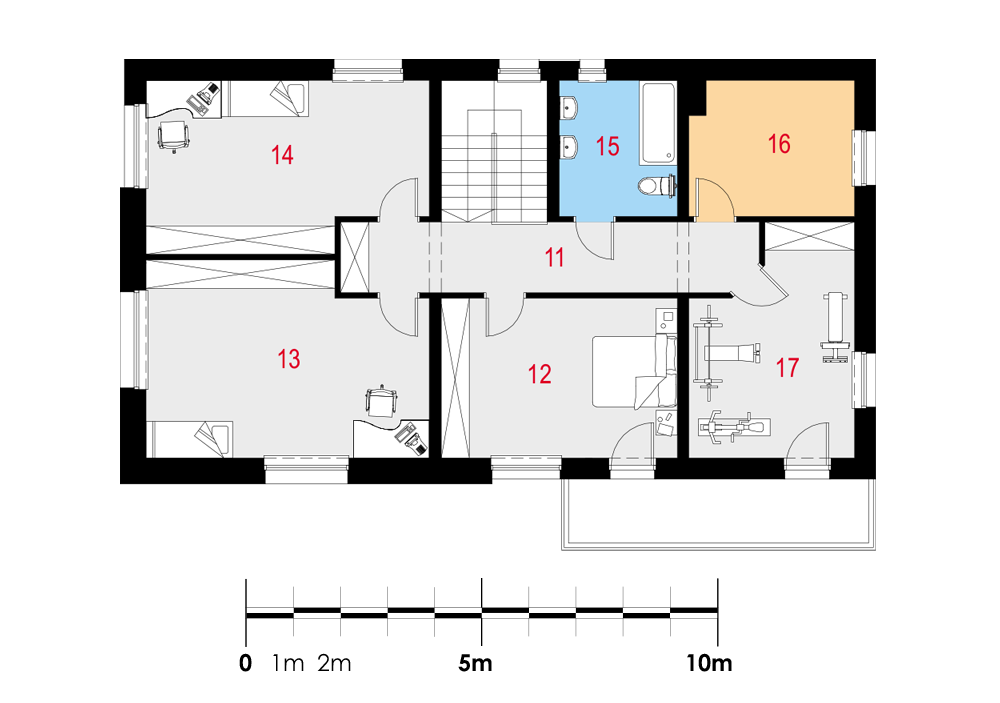

Piętro


11 Komunikacja
12 Sypialnia
13 Pokój
14 Pokój
15 Łazienka
16 Garderoba
17 Pokój
17.00 m2
16.56 m2
23.05 m2
20.11 m2
7.06 m2
9.61 m2
14.84 m2

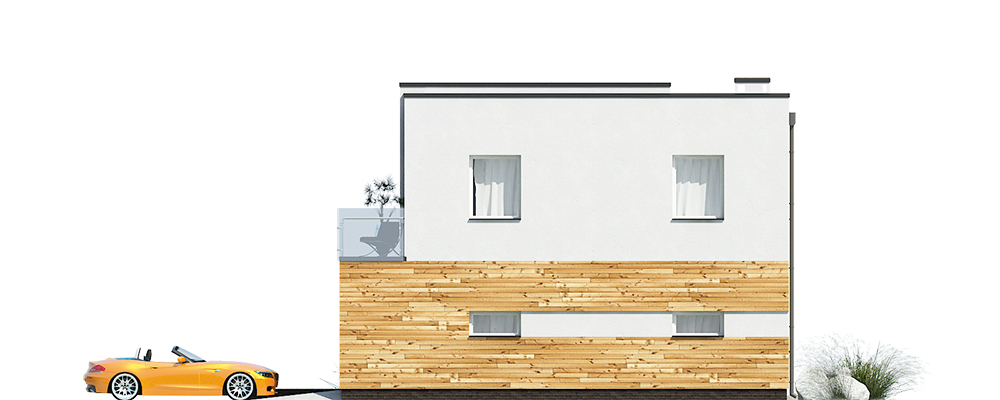

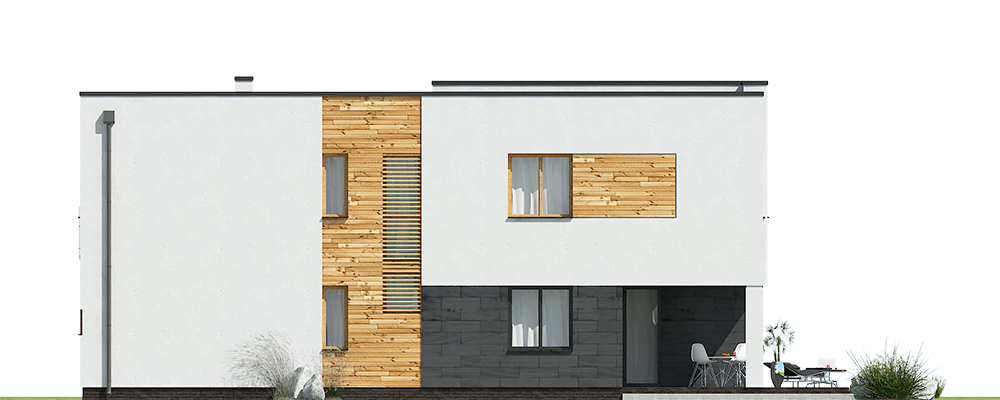

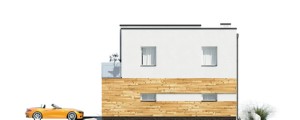

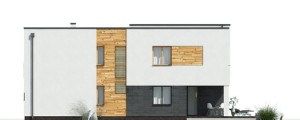

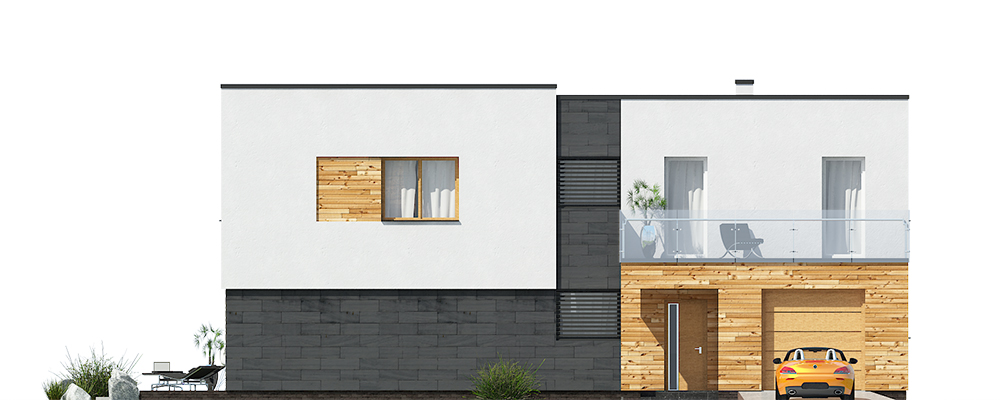

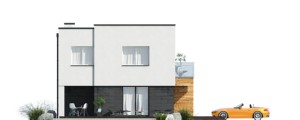

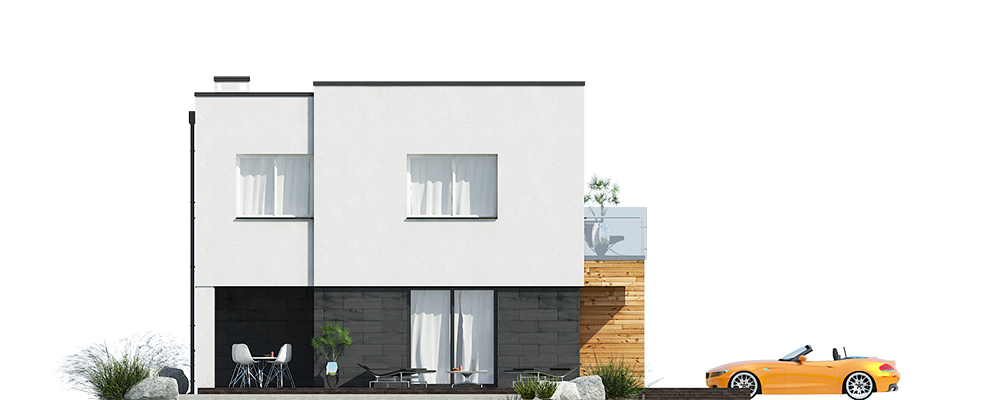

Elewacje

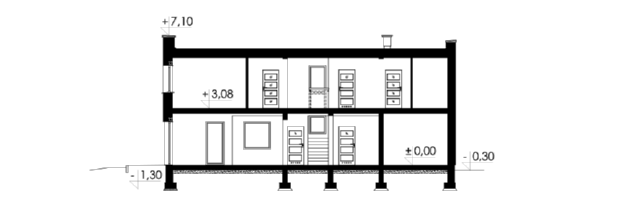

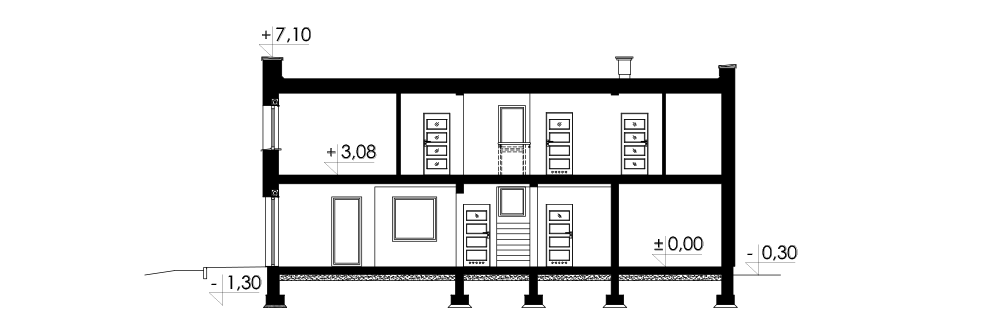

Przekrój

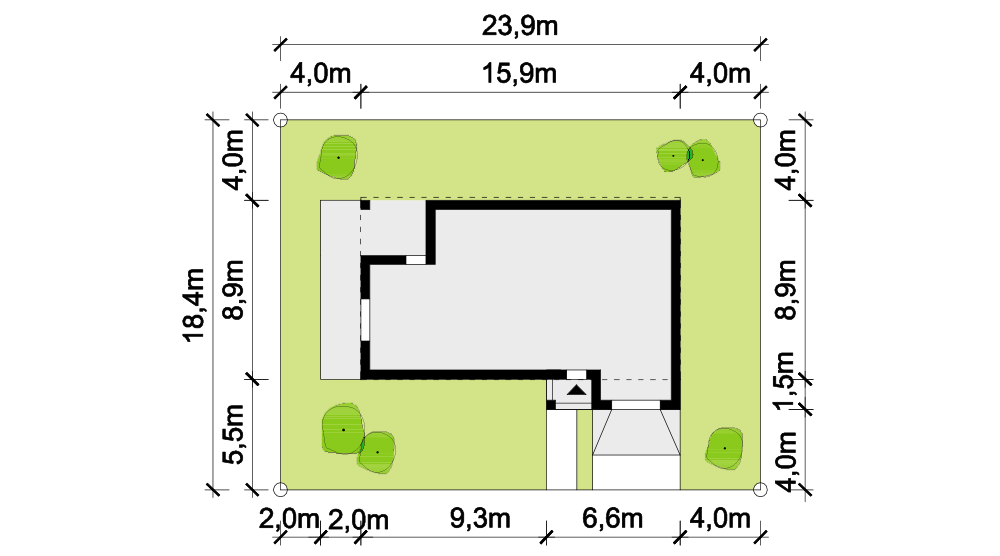

Usytuowanie na działce


Opis projektu

Dom jednorodzinny, wolnostojący, piętrowy.

Układ funkcjonalny: Salon z jadalnią i wyjściem na taras, 5 pokojów, kuchnia, spiżarnia, 2 łazienki, garderoba, kotłownia z pralnią.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Strop: żelbetowy.

Schody: parter piętro żelbetowe.

Dach: płaski, żelbetowy, pokryty papą.

Ĺšródło ciepła: kocioł gazowy, kominek z płaszczem wodnym na biomasę i zestaw solarny (c.w.u.).
Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe,
w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Wentylacja: grawitacyjna.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne.
