Idealis I PG2

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Idealis I PG2

powierzchnia użytkowa podstawowa:

161,83 m²

powierzchnia pomocnicza:

123,83 m²

powierzchnia garażu:

32,53 m²

powierzchnia razem:

318,19 m²

powierzchnia zabudowy:

163,90 m²

kubatura:

1 486,79 m³

dach:

wielospadowy

kąt nachylenia dachu:

22°

wymiary budynku (szer. x głęb.):

11,90 m x 14,65 m

wysokość budynku w kalenicy:

8,71 m

liczba kondygnacji nadziemnych:

2

liczba pokoi z salonem:

6

liczba łazienek i WC:

2

stanowiska postojowe w garażu:

2

Minimalne wymiary działki* (szer. x głęb.):

19,90 m x 2,65 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

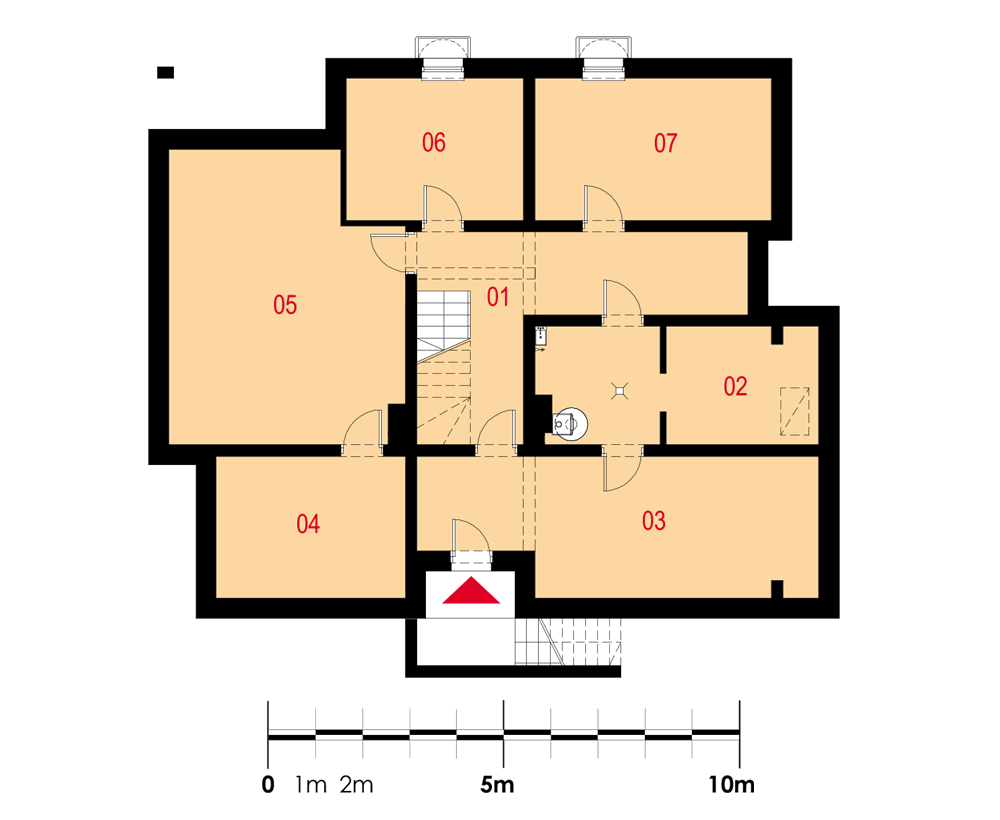

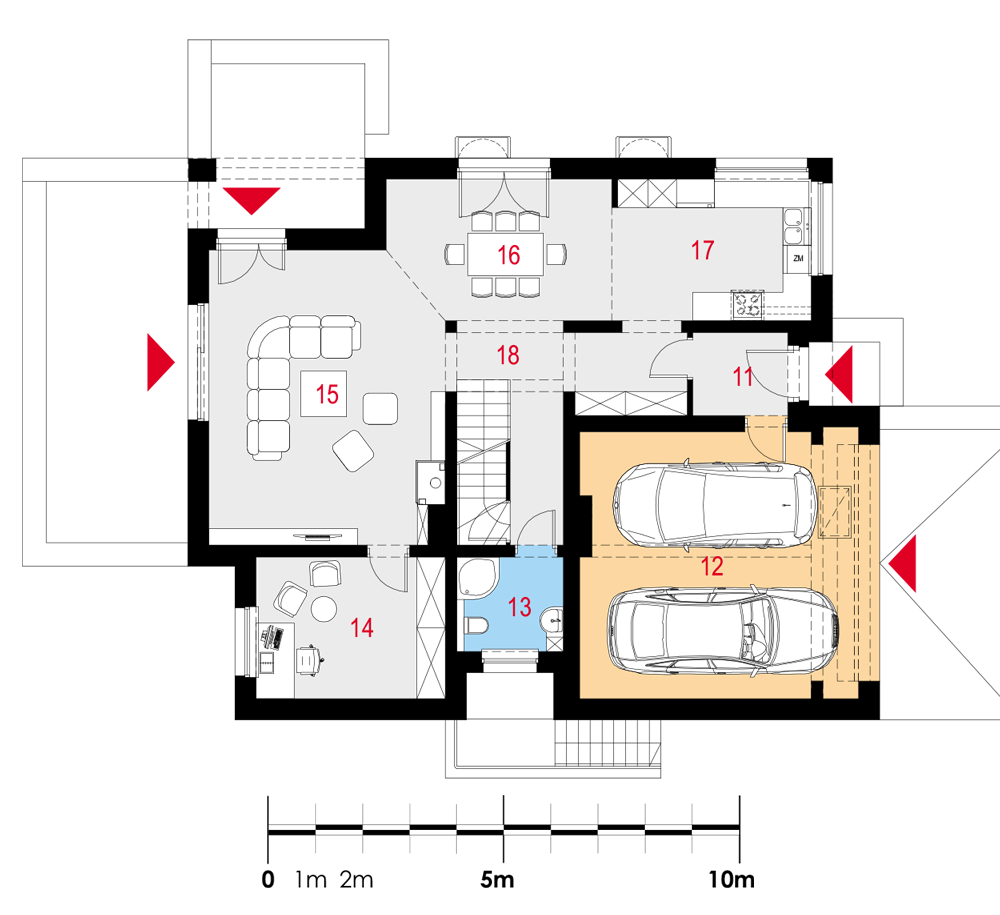

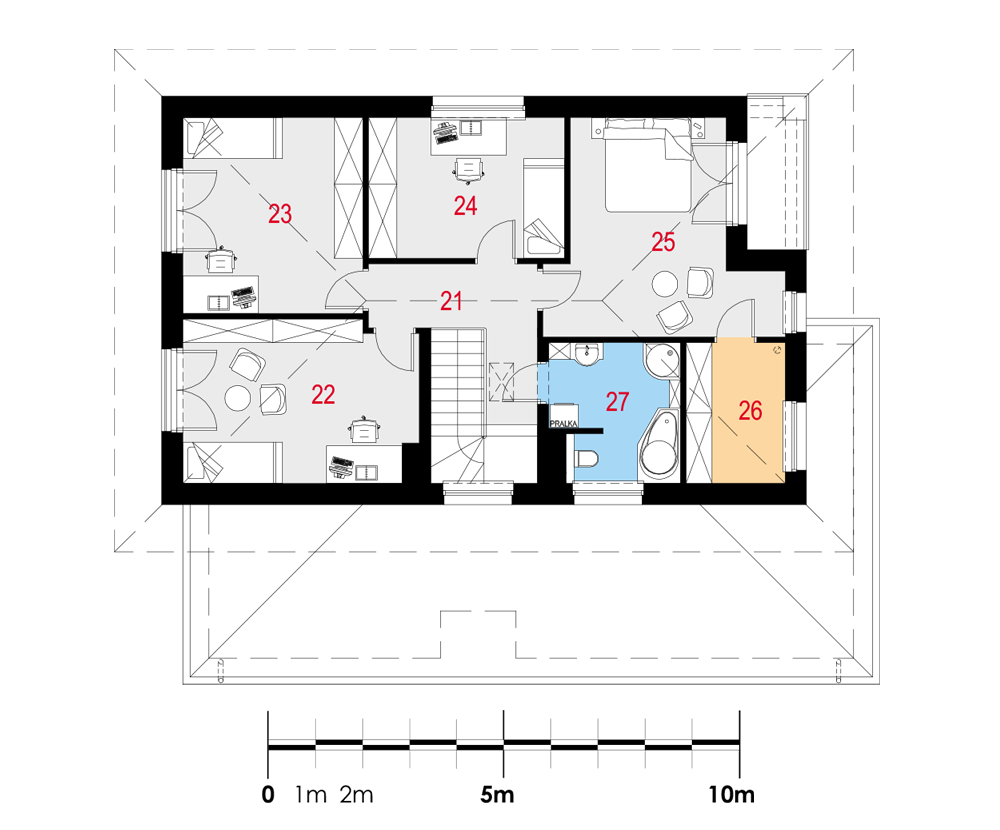

Rzuty

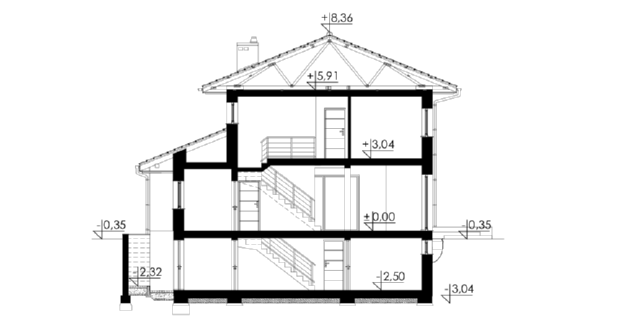

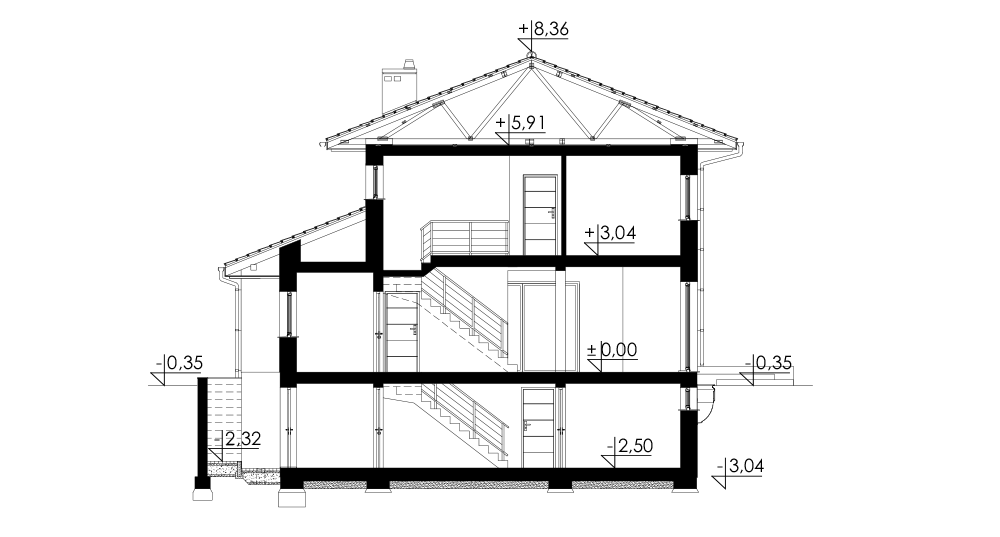

Przekrój

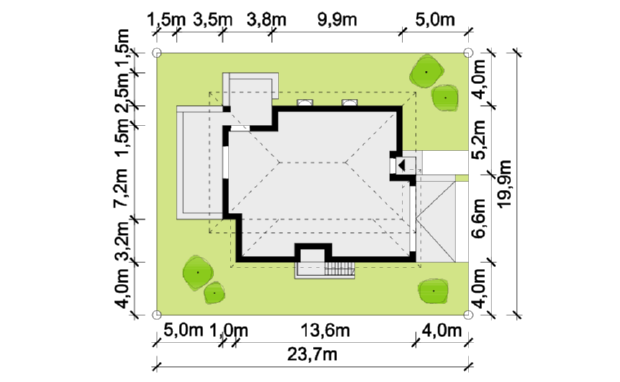

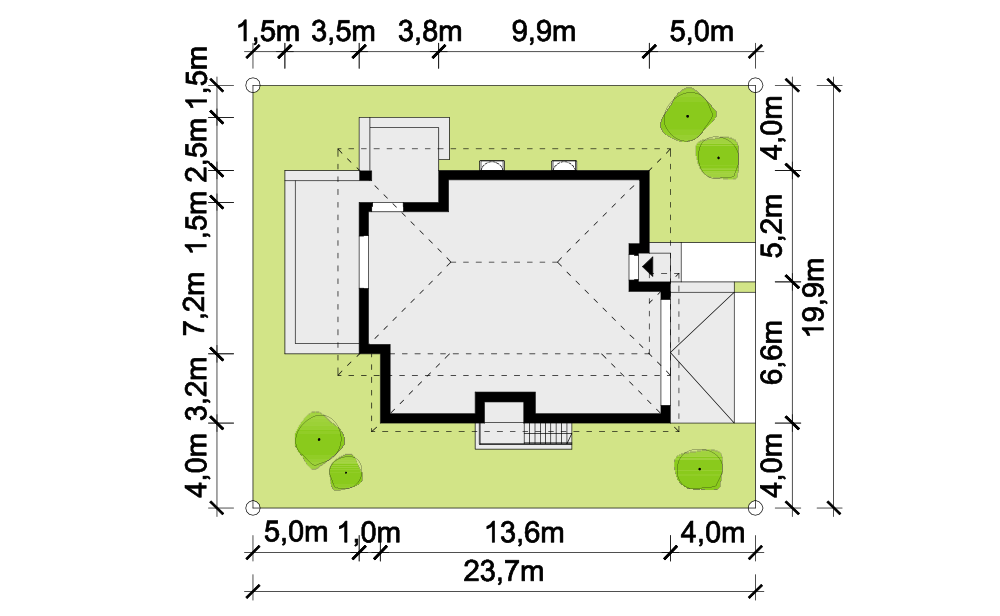

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​11,90m x 14,65m

Wymagane wymiary działki (szerokość x głębokość): 19,90m x 23,65m

Wprowadzając drobne zmiany adaptacyjne, takie jak:

• zmniejszenie tarasu,

minimalne wymagane wymiary działki wyniosą: 19,90m x 22,65m

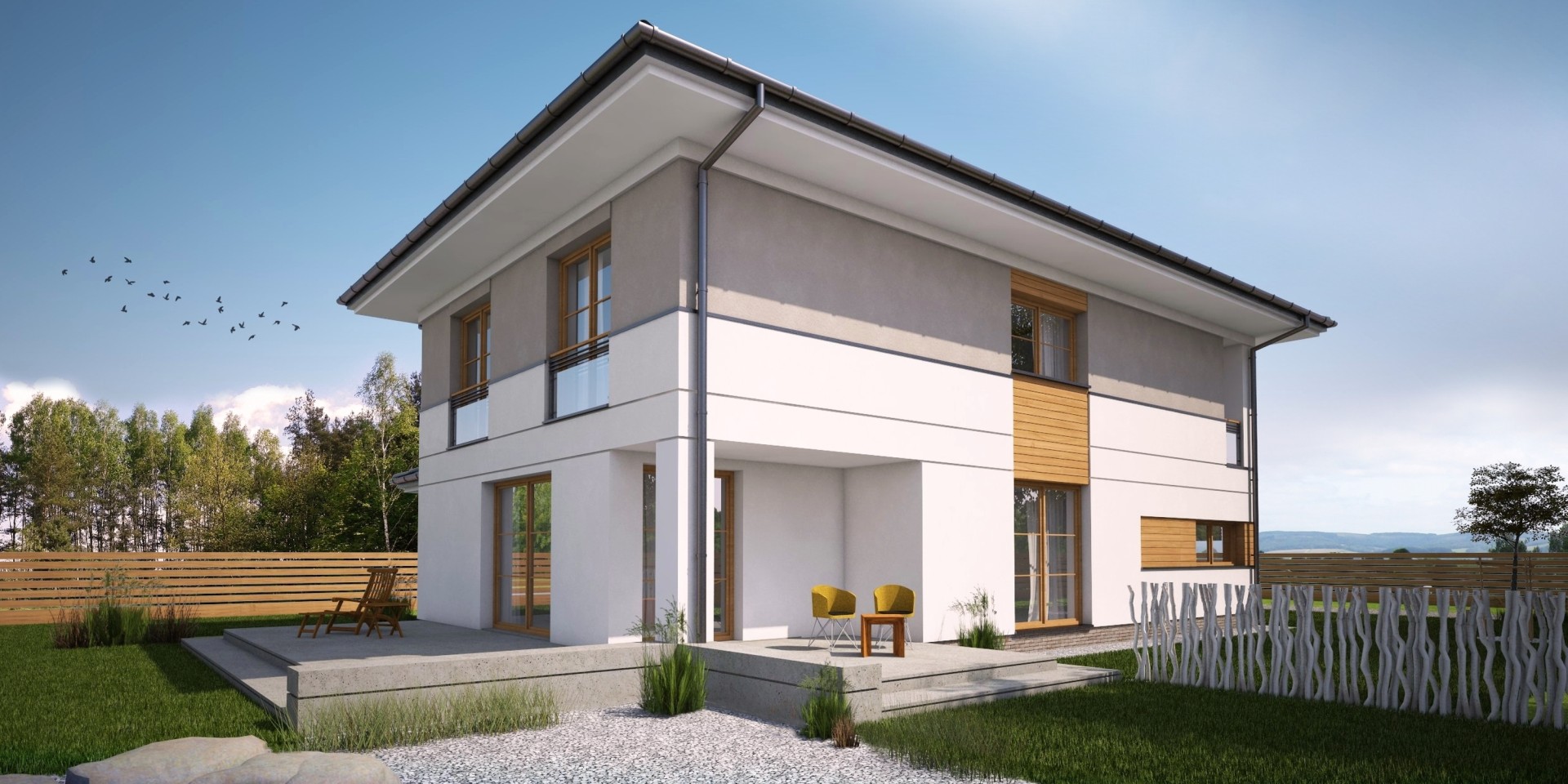

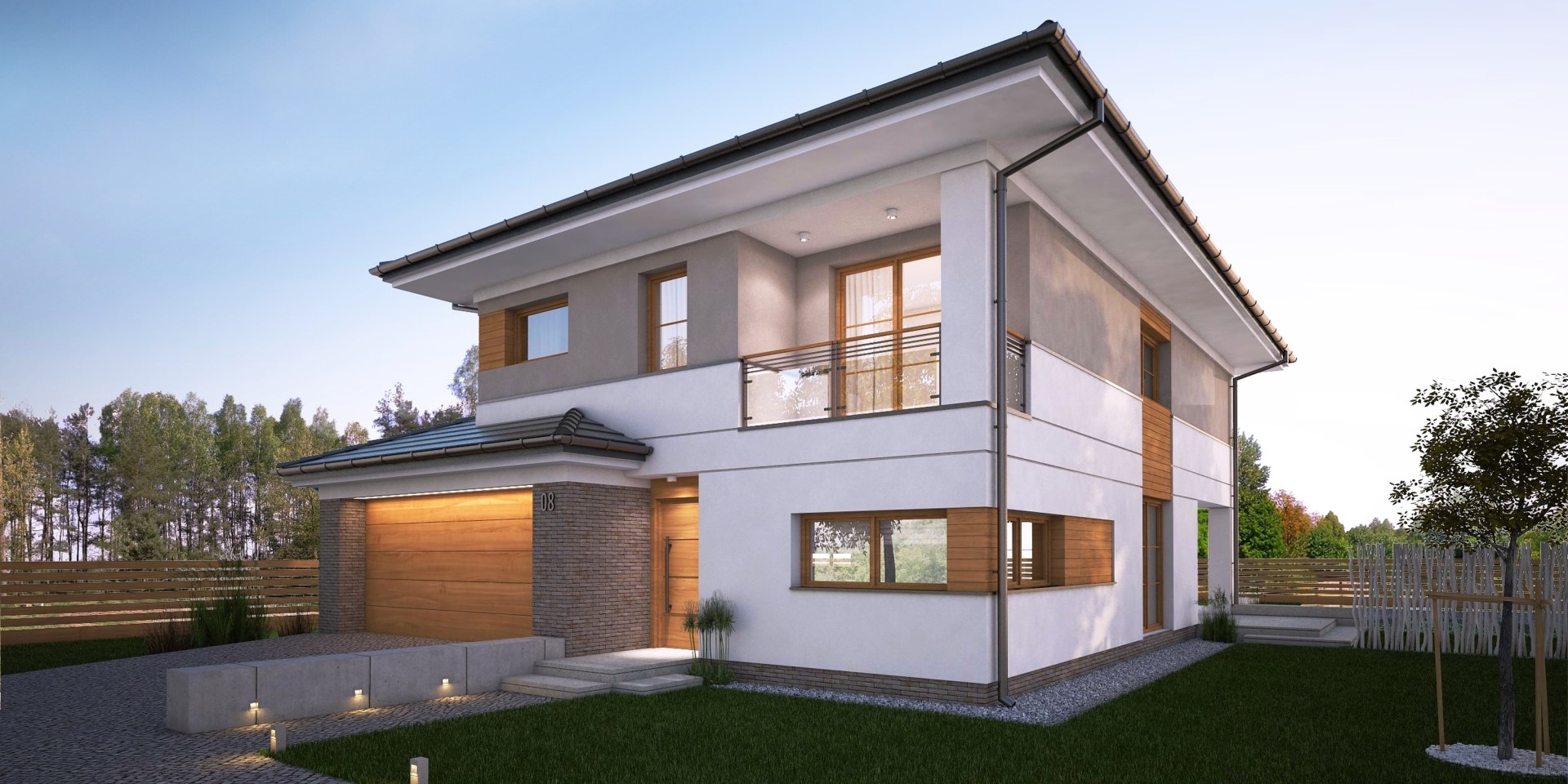

Wizualizacje

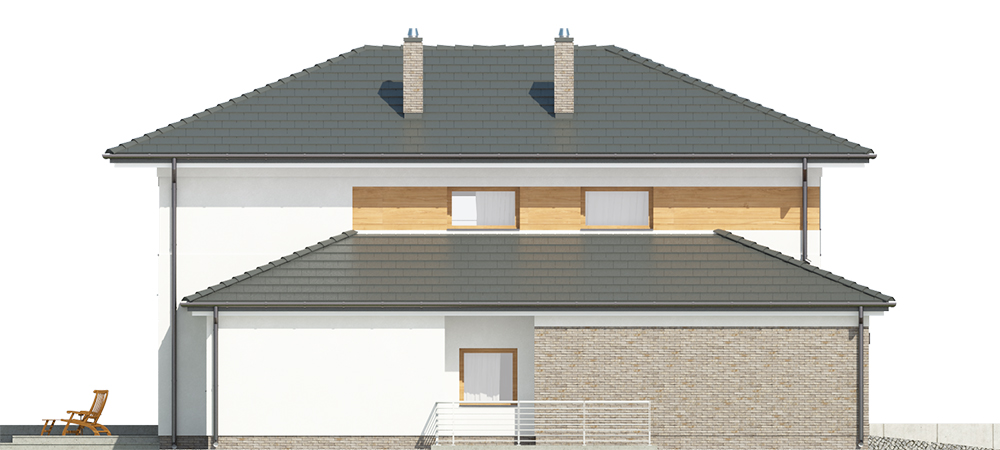

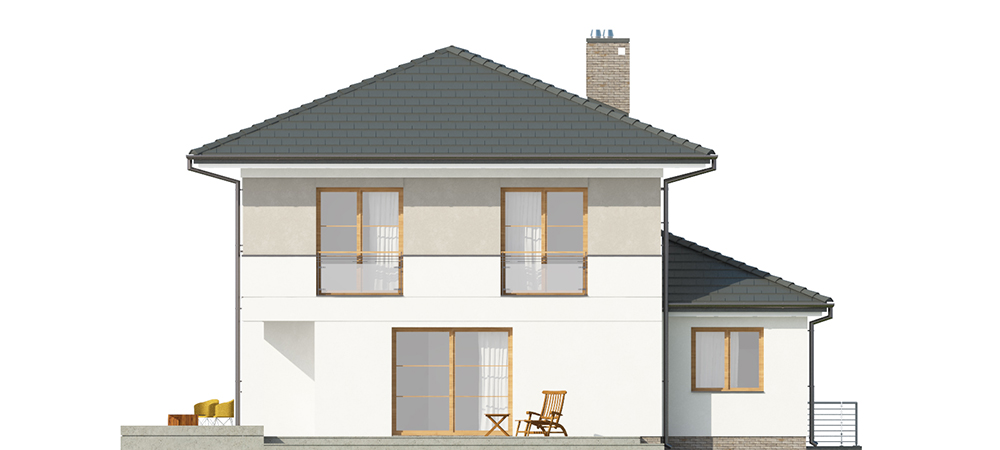

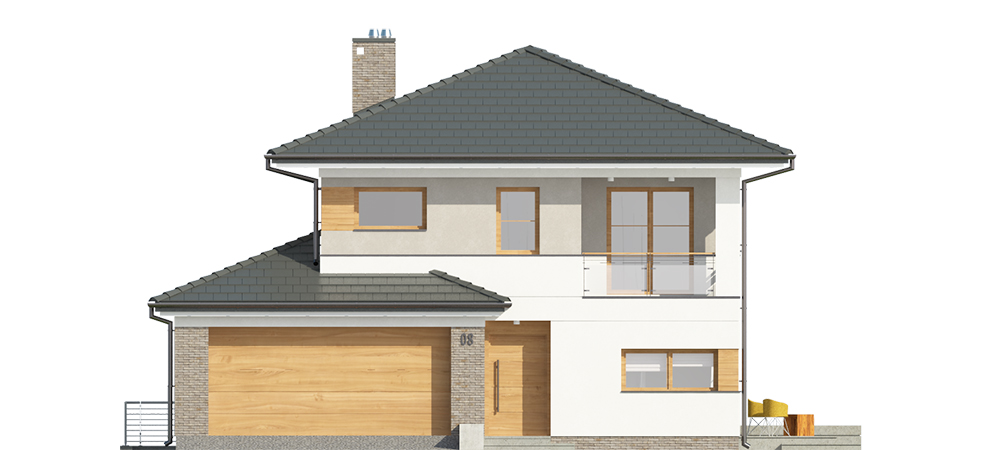

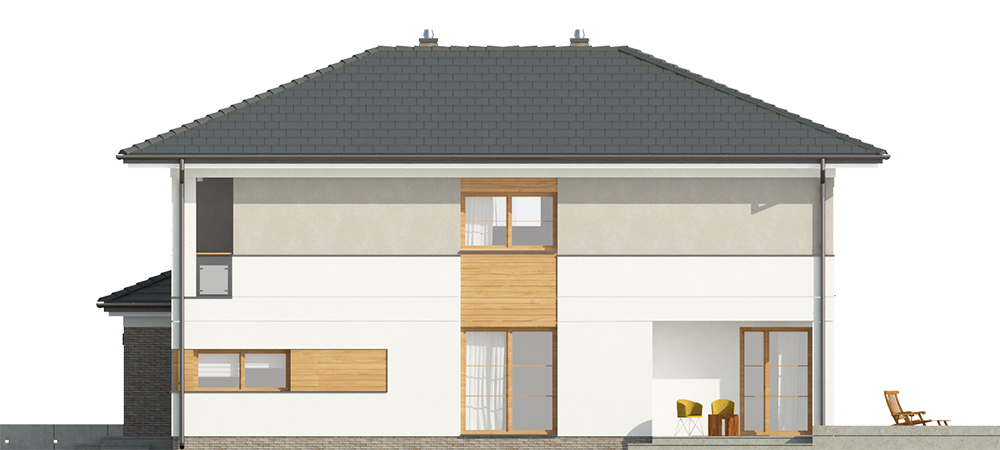

Elewacje

Opis projektu

Dom jednorodzinny o nowoczesnej formie, wolnostojący, podpiwniczony, piętrowy, z poddaszem nieużytkowym i garażem dwustanowiskowym. Komfortowy i przestronny z dużą ilością pomieszczeń zarówno mieszkalnych jak i gospodarczych oraz obszernym garażem.

Układ funkcjonalny:

Salon z wyjściem na taras, jadalnia, kuchnia, pięć pokojów, dwie łazienki, garderoba, garaż, kotłownia, pięć pomieszczeń gospodarczych.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: piwnica-parter: żelbetowe jednobiegowe-zabiegowe;

parter-poddasze: żelbetowe dwubiegowe- zabiegowe ze spocznikiem.

Strop: płyta żelbetowa.

Dach: nad piętrem: czterospadowy, konstrukcja drewniana systemowa - kratownicowa;

nad częścią parteru: wielospadowy, konstrukcja drewniana;

pokrycie z dachówki ceramicznej.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.
