Laesus I

Projekt Laesus I
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Laesus I

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
128.04 m2
7.96 m2
0.00 m2
136.00 m2
137.30 m2
814.66 m3

6.64 m
2


Rzuty

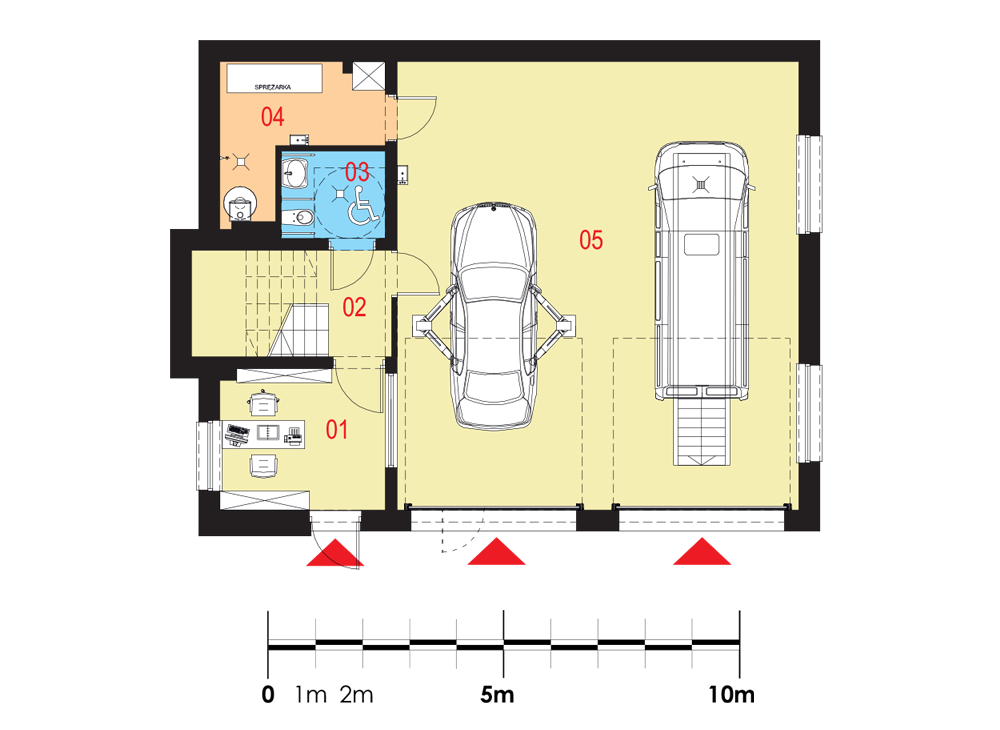

Parter


01 Pom. biurowe
02 Komunikacja
03 WC
04 Pom. techniczne
05 Warsztat
10.20 m2
6.27 m2
3.99 m2
7.96 m2
79.13 m2

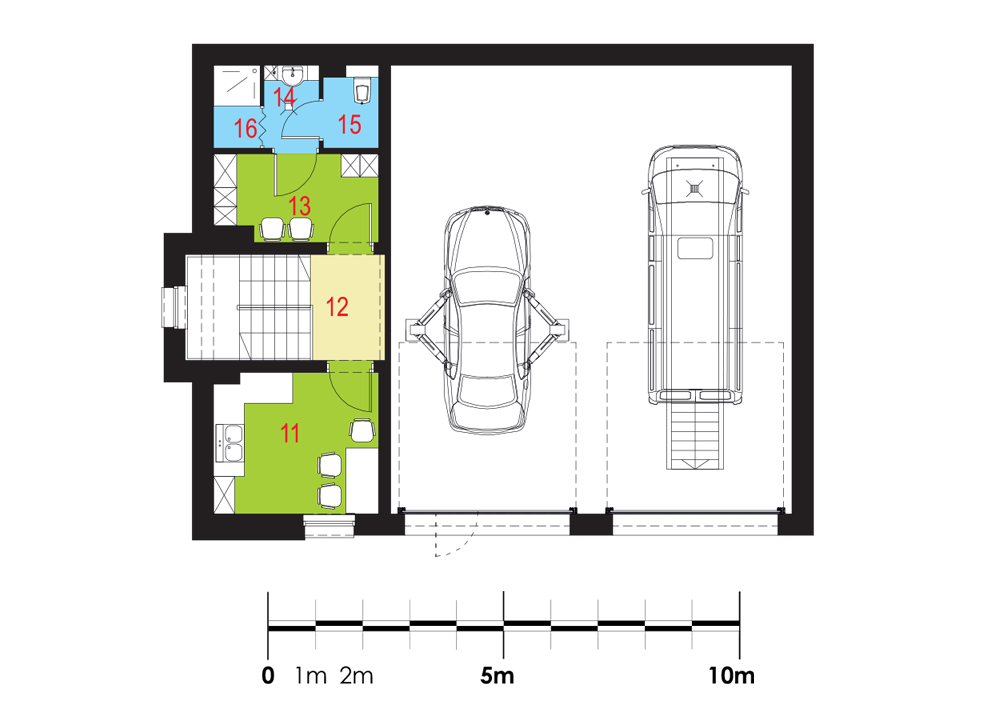

Piętro


11 Pom. socjalne
12 Komunikacja
13 Szatnia
14 Przedsionek
15 WC
16 Natrysk
10.15 m2
6.54 m2
6.14 m2
2.01 m2
1.91 m2
1.70 m2

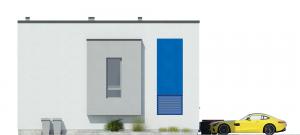

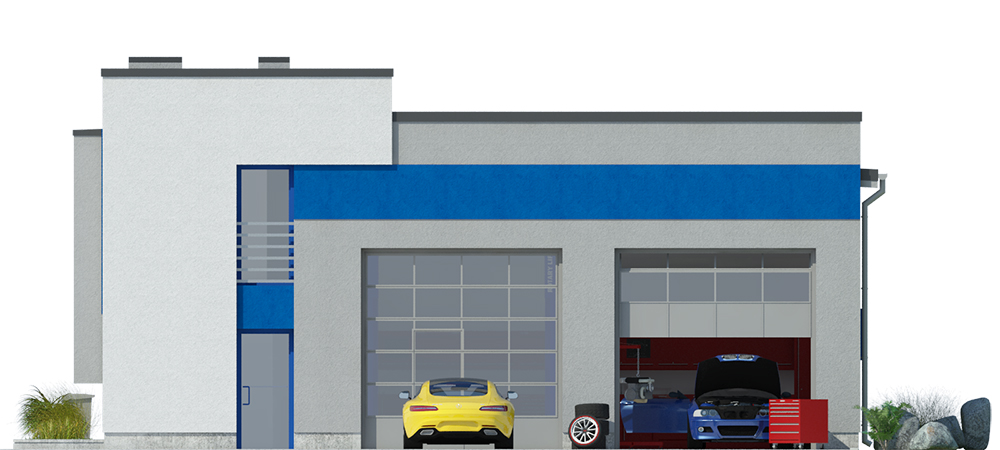

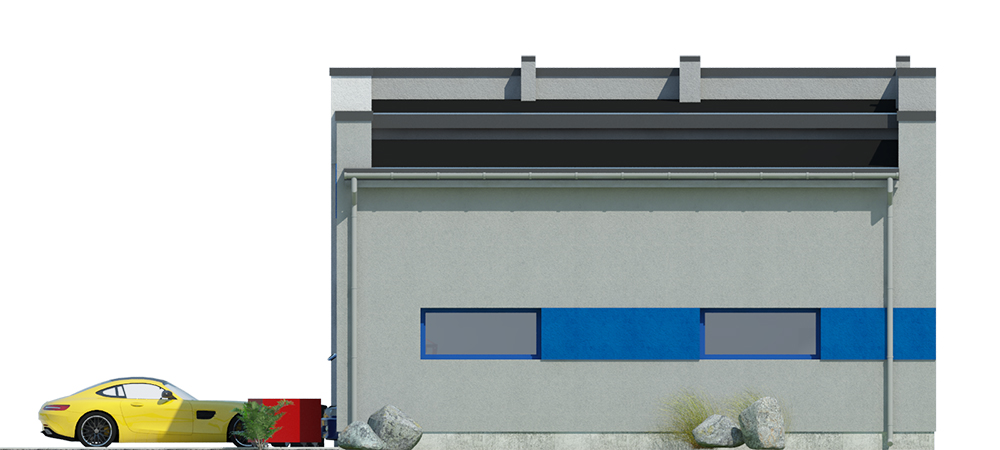

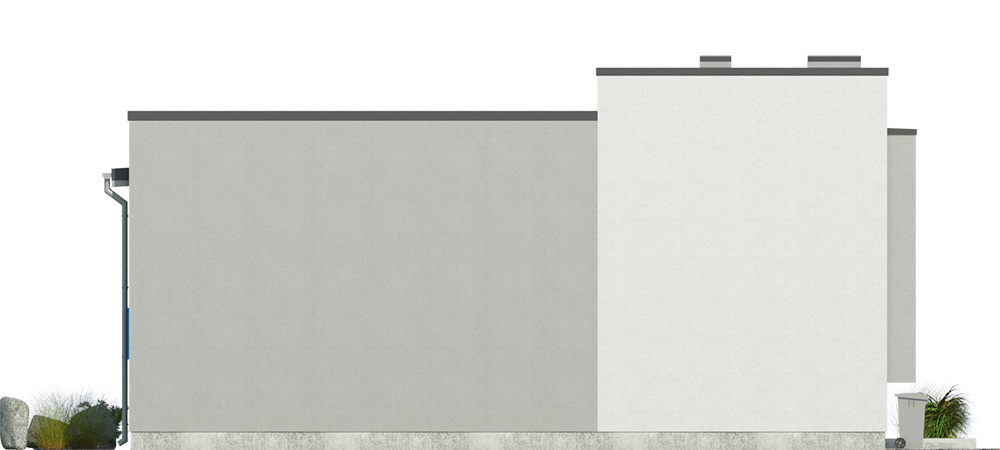

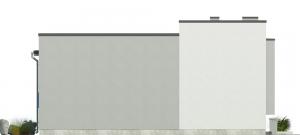

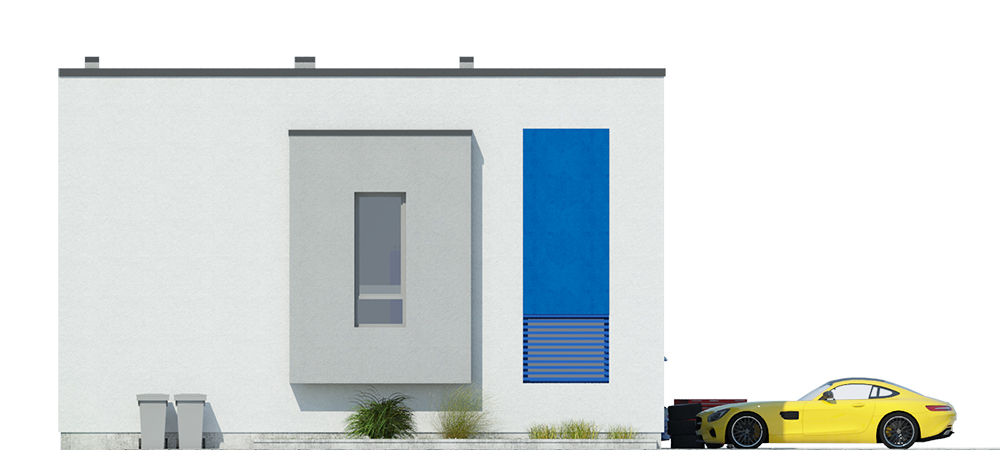

Elewacje

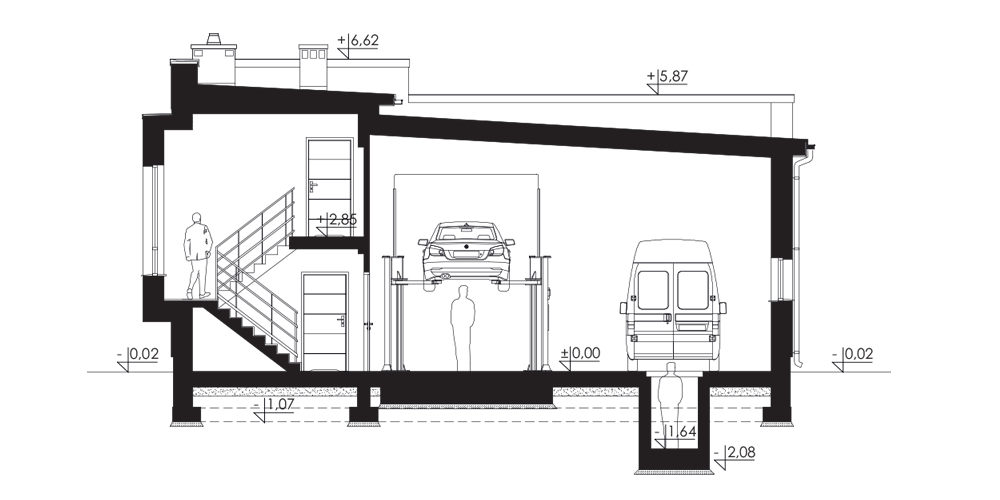

Przekrój

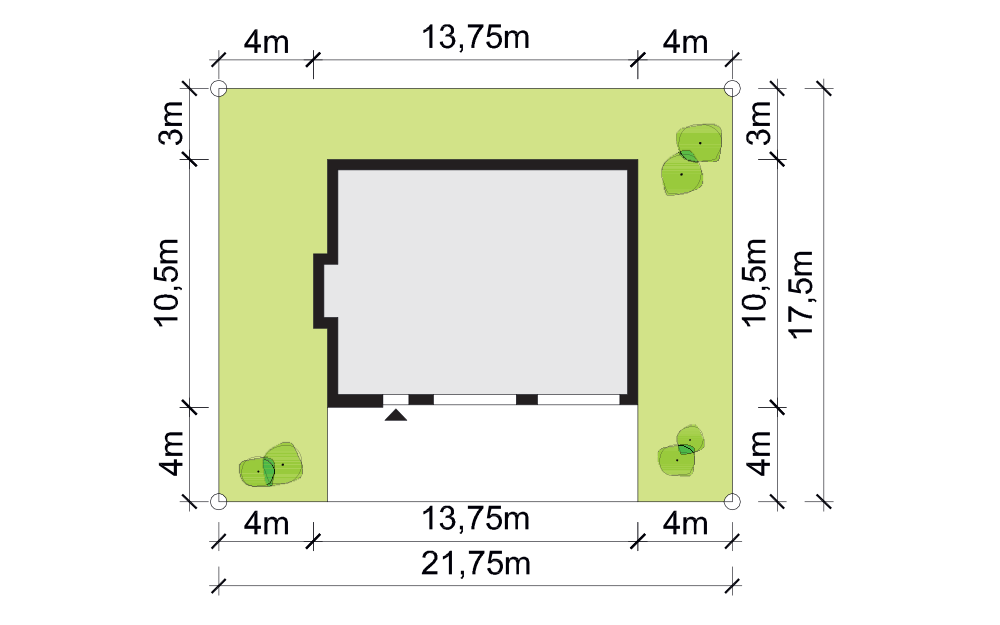

Usytuowanie na działce


Opis projektu

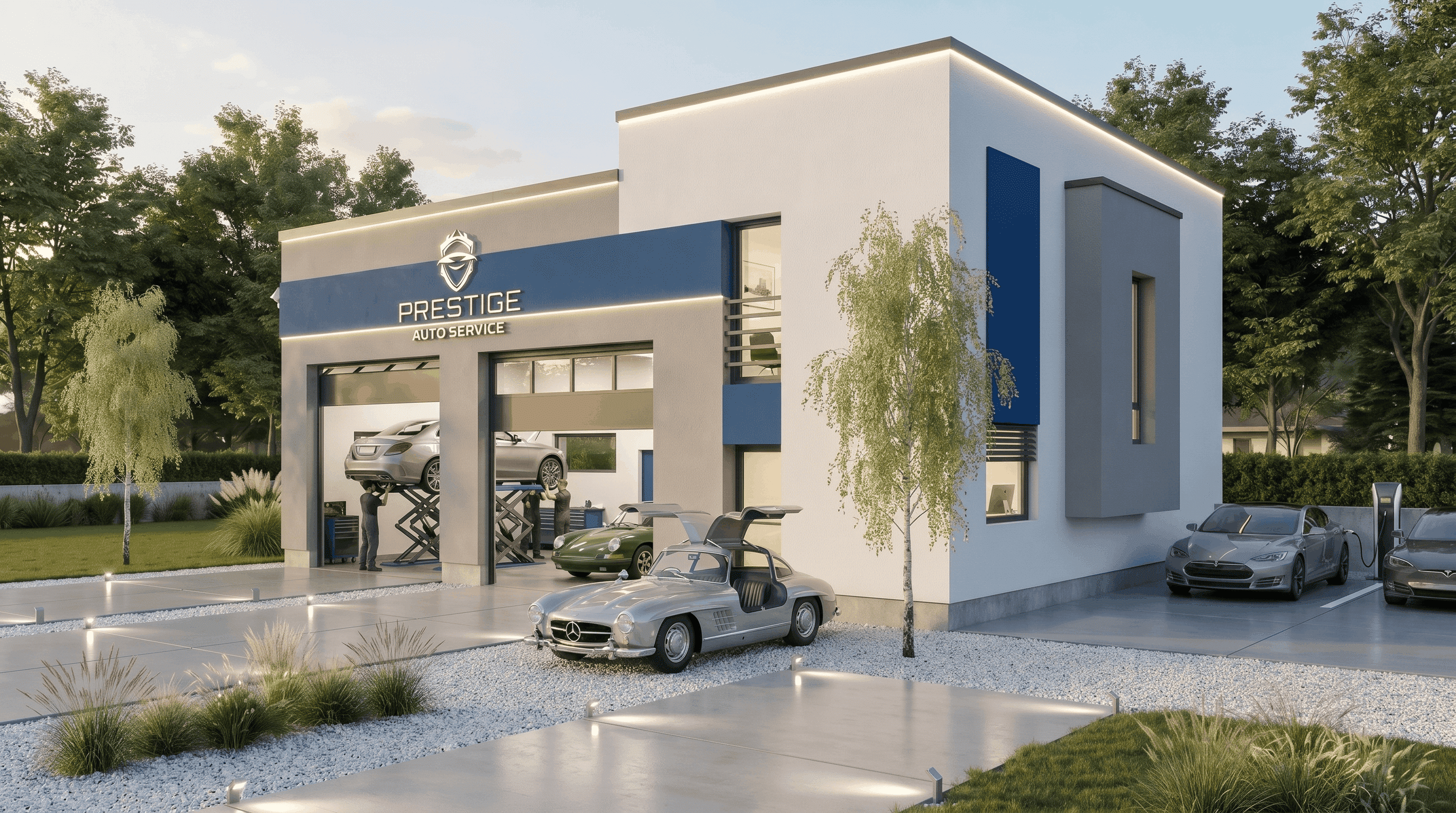

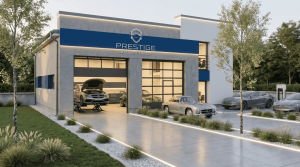

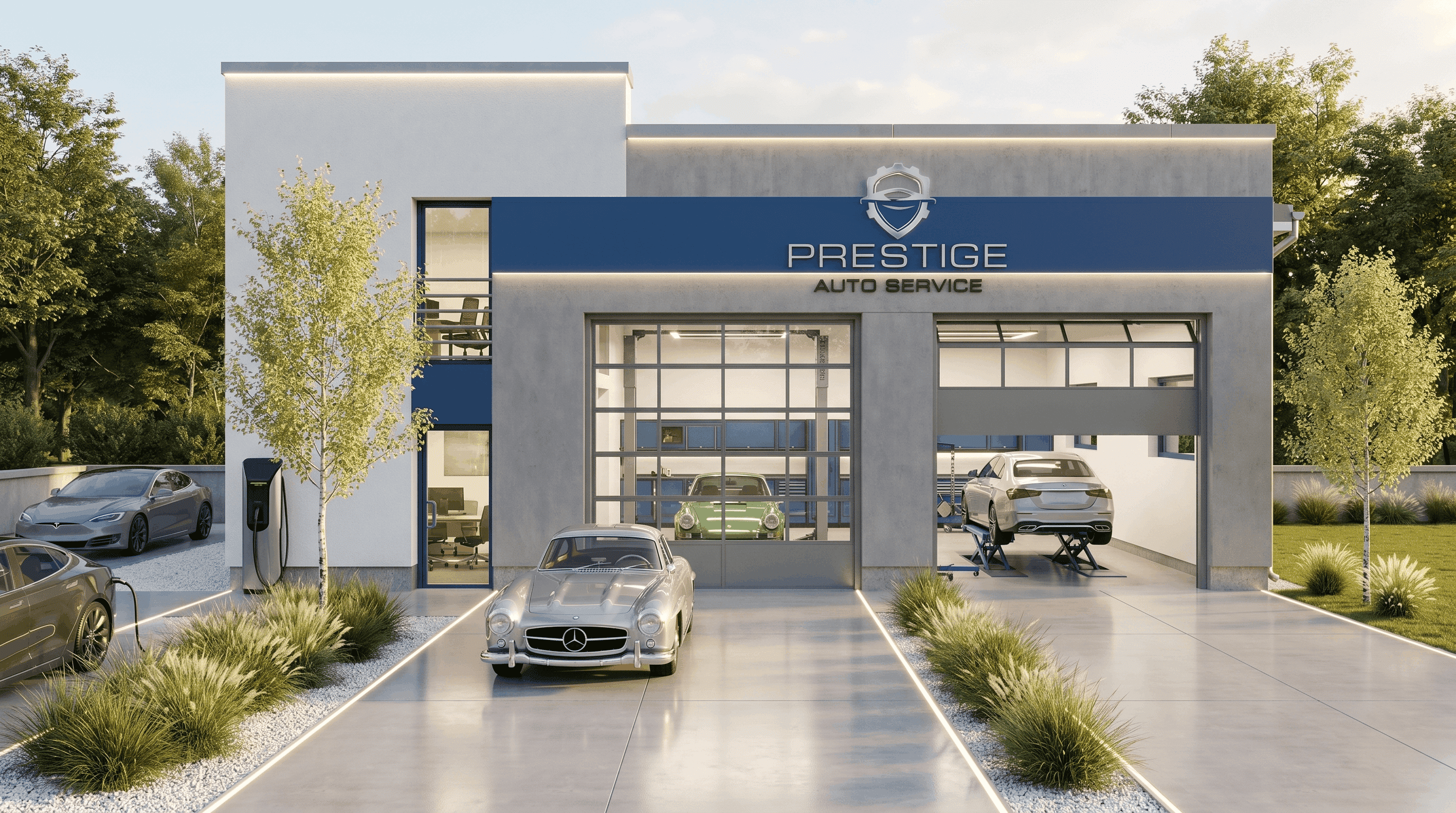

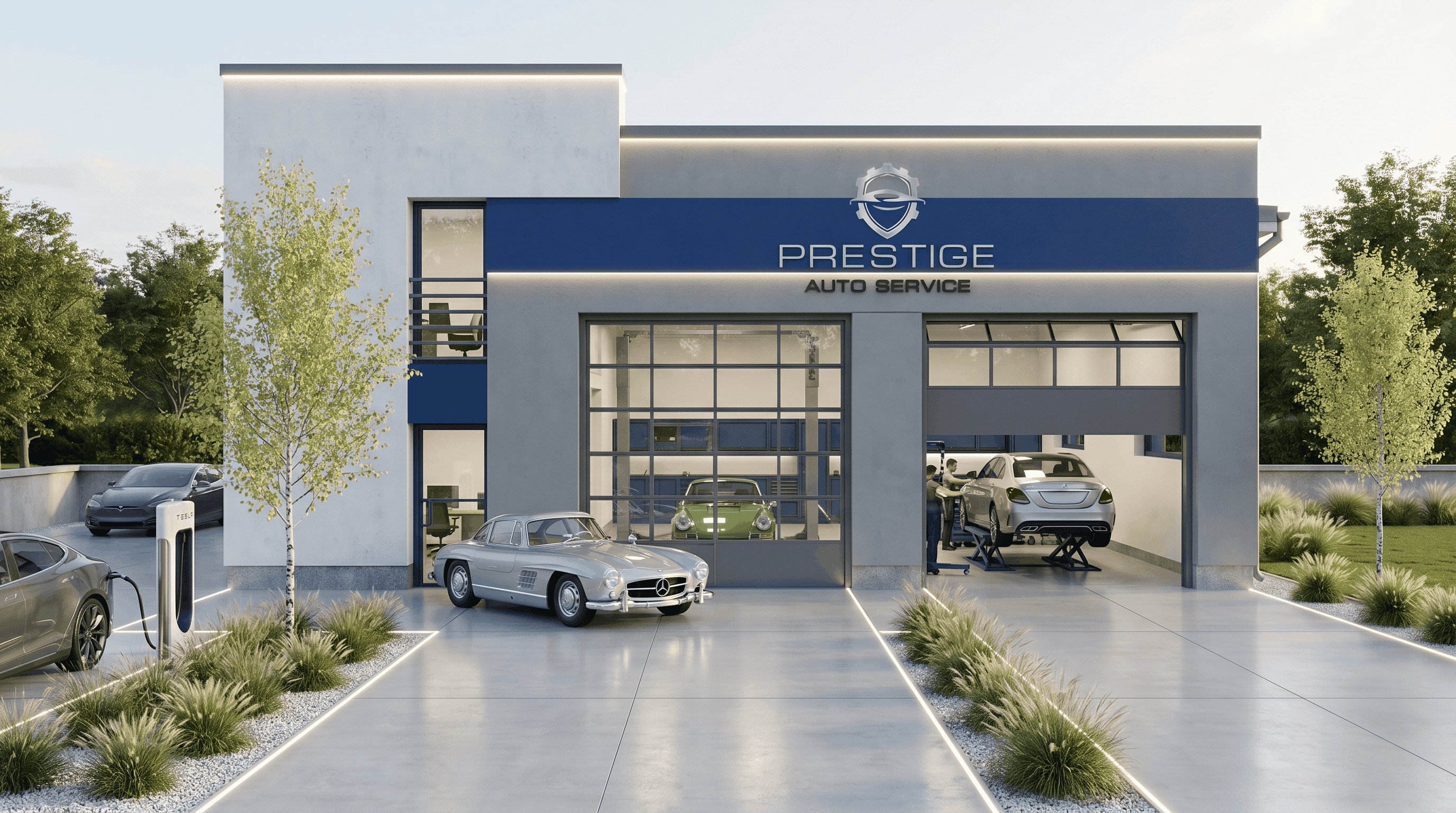

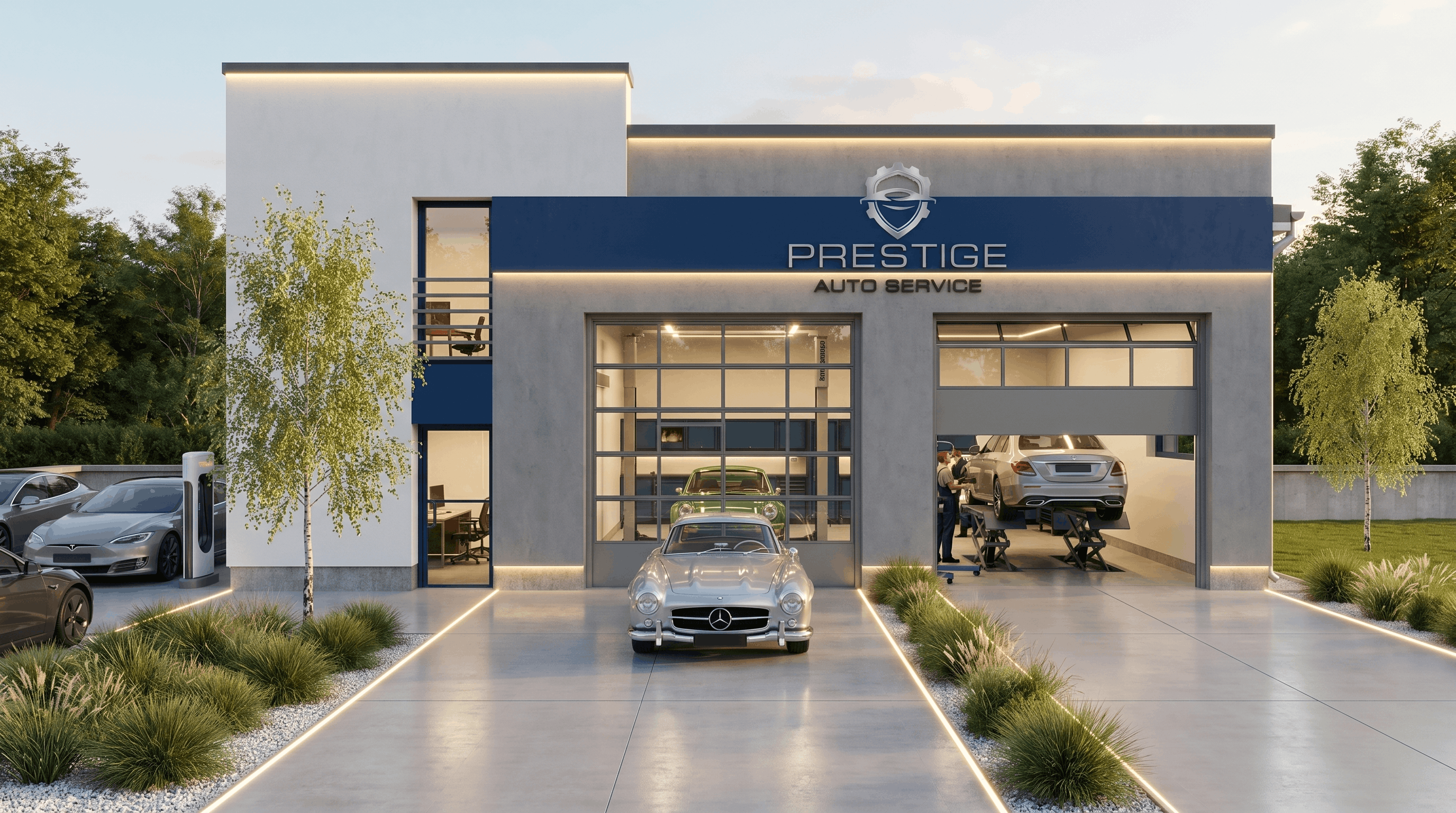

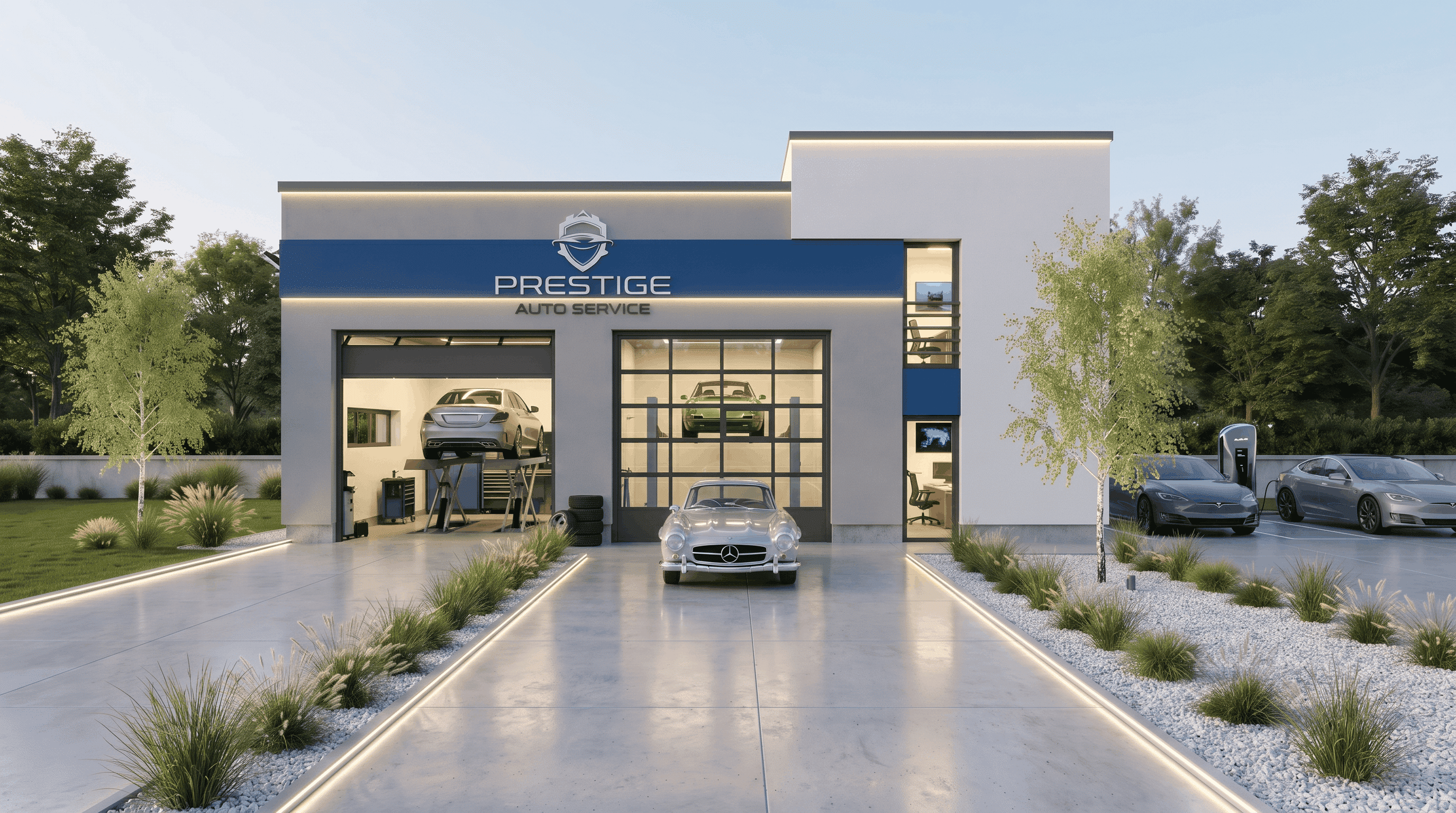

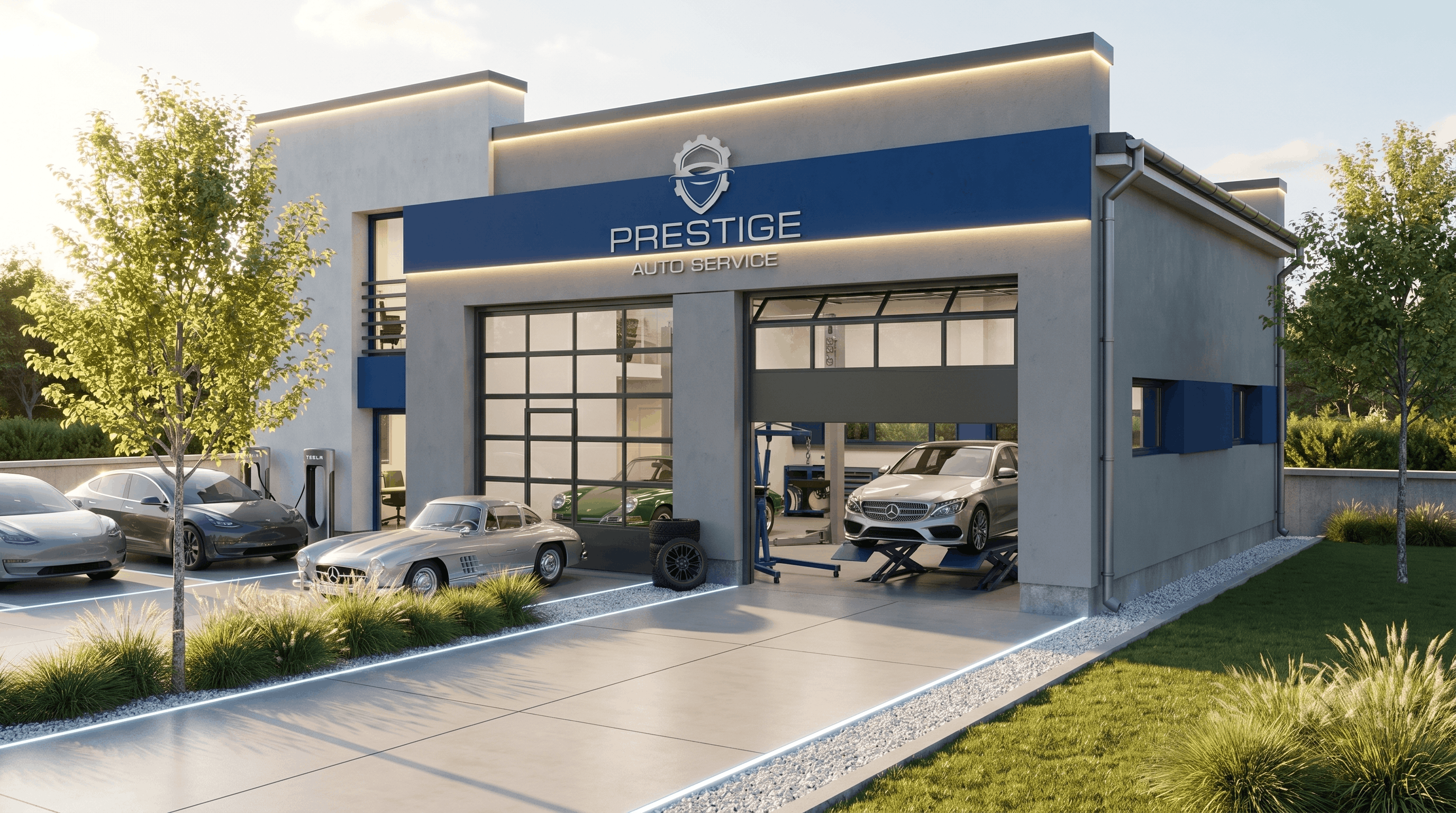

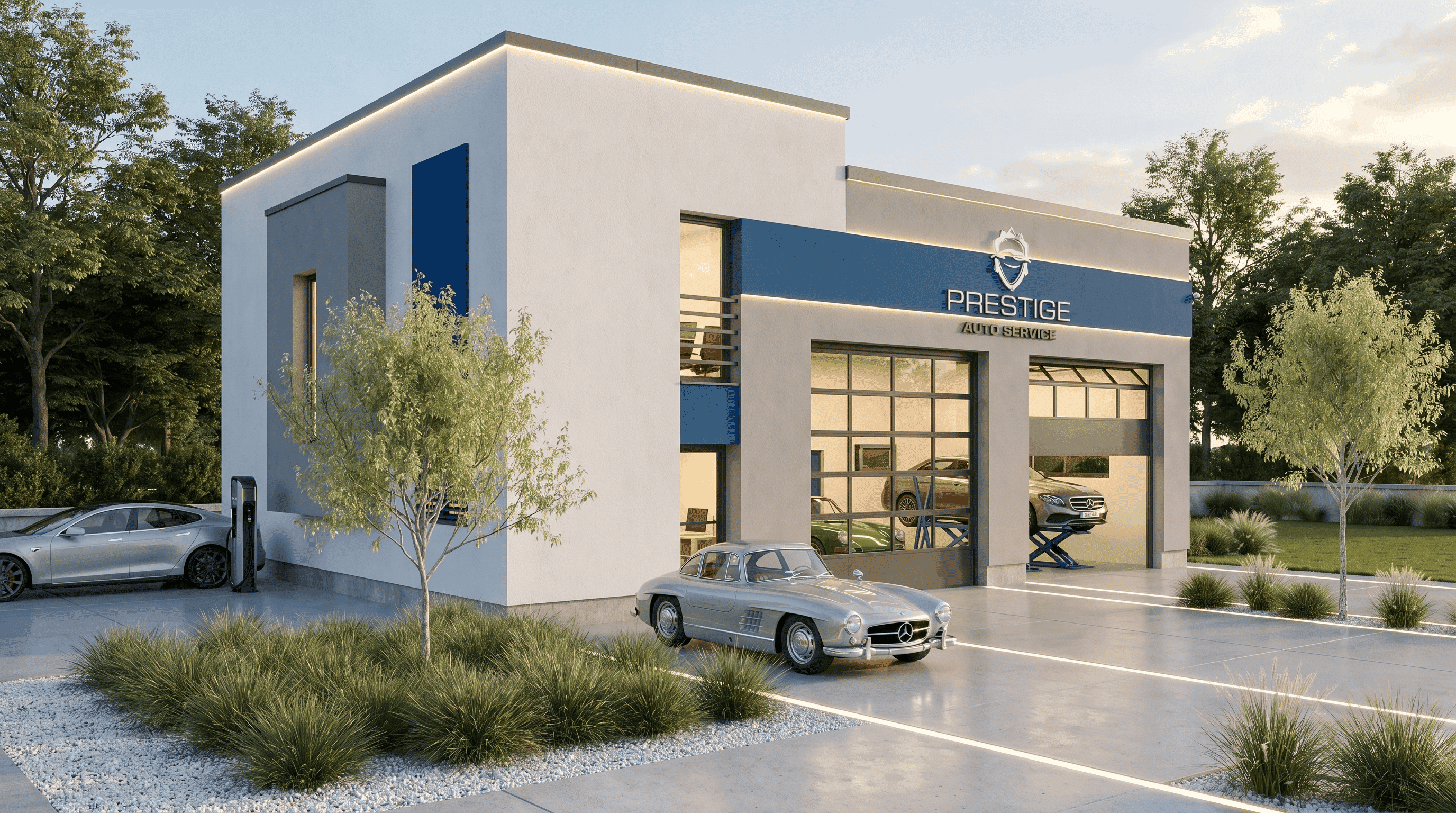

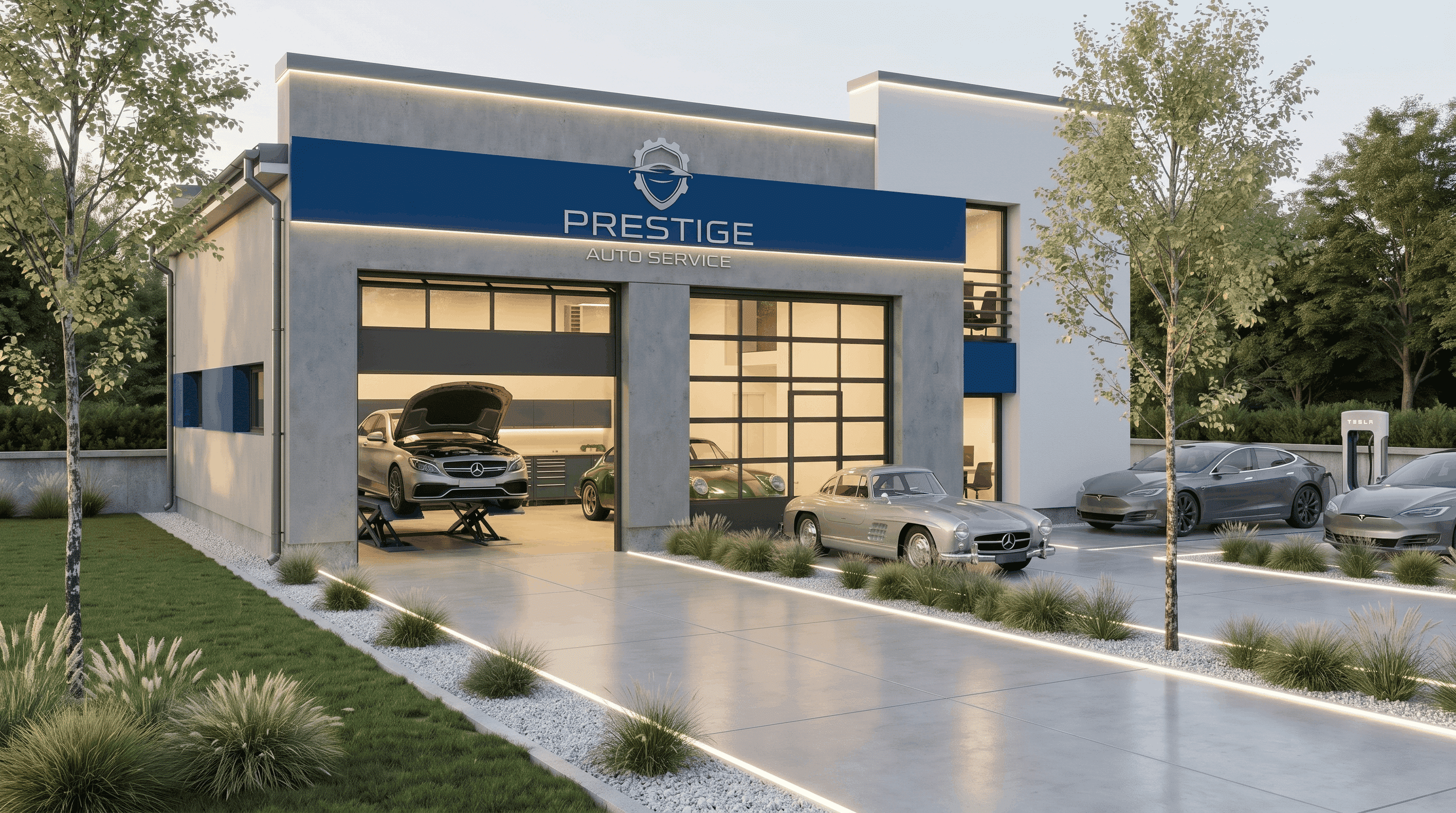

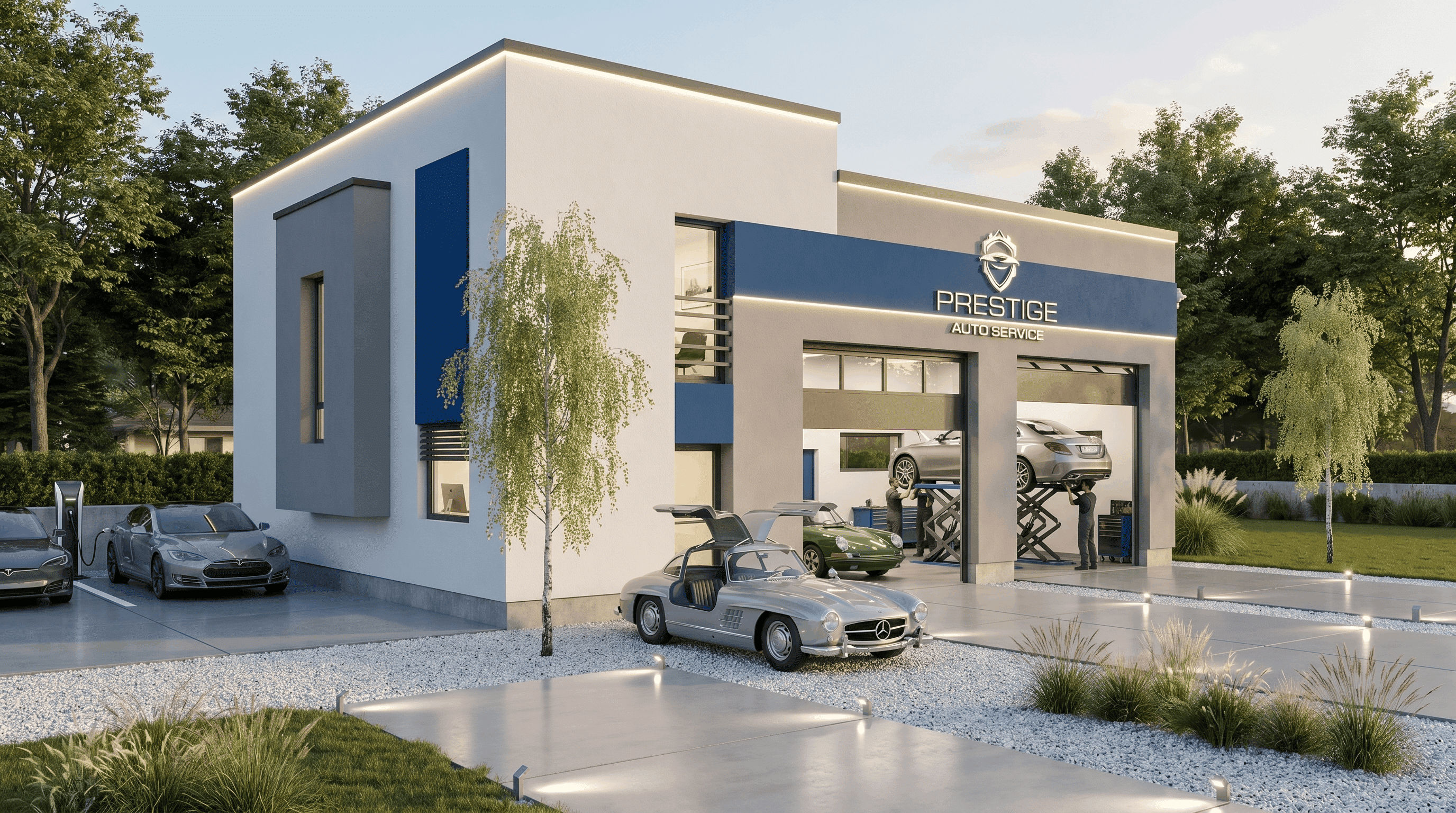

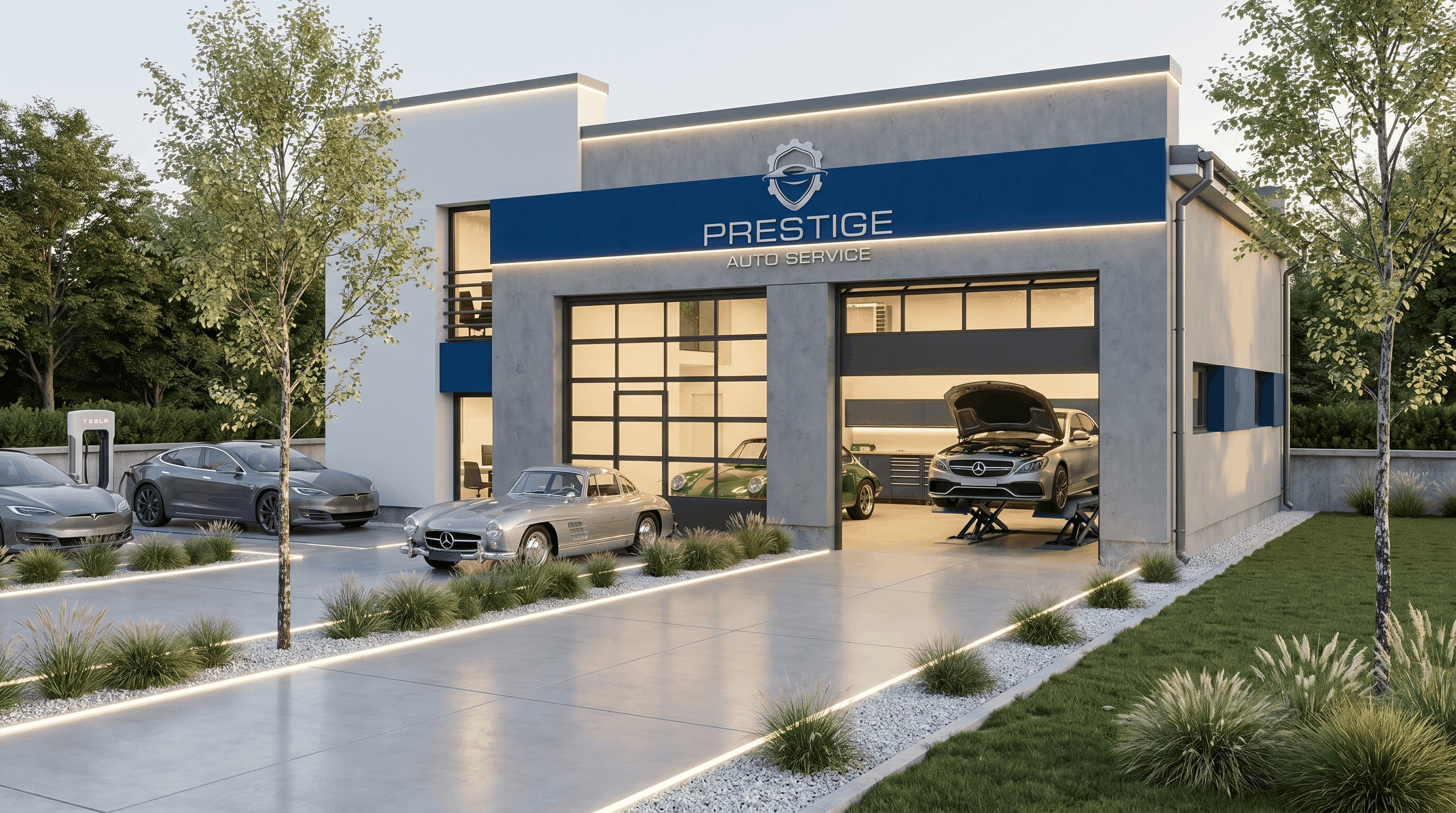

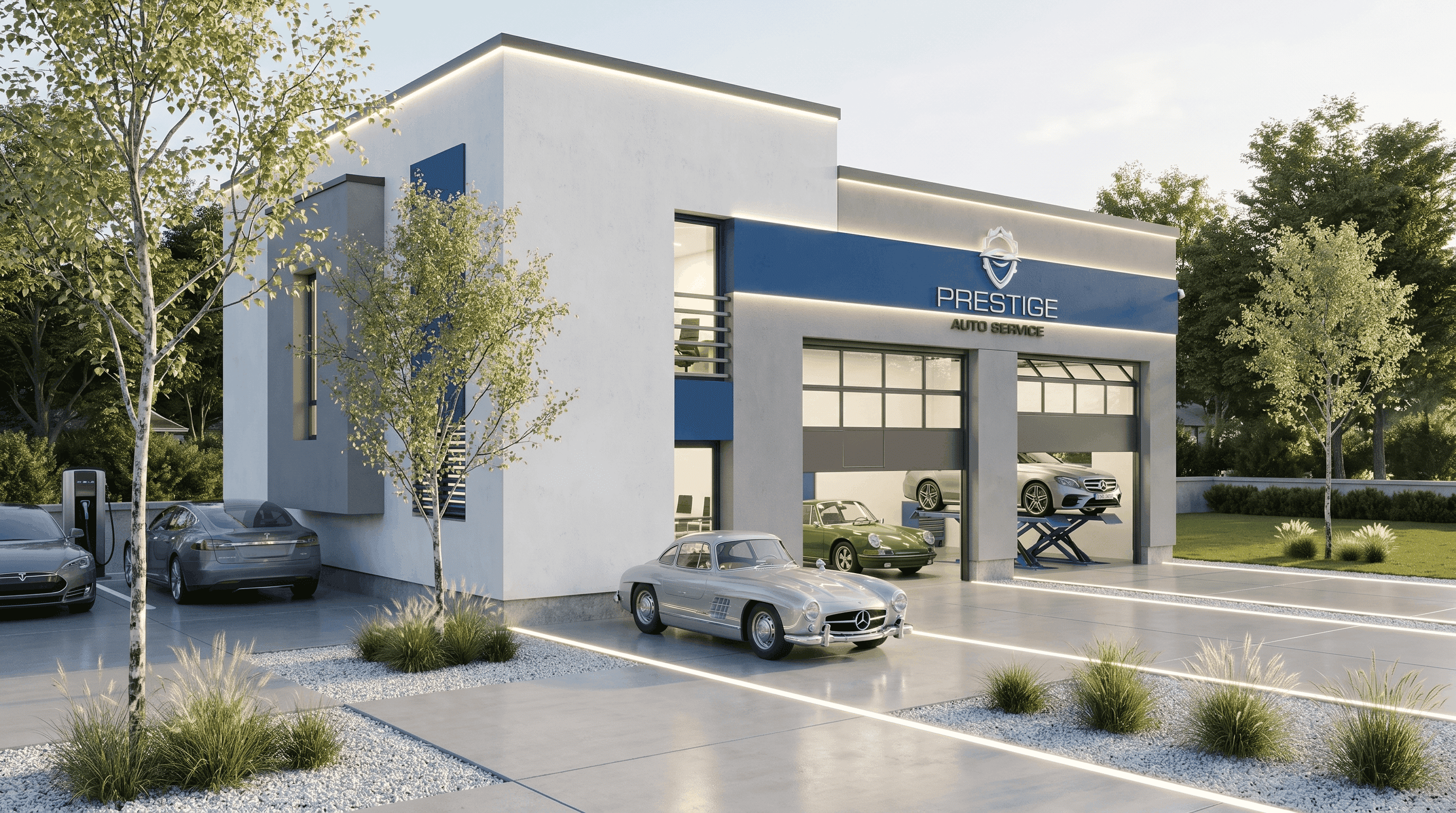

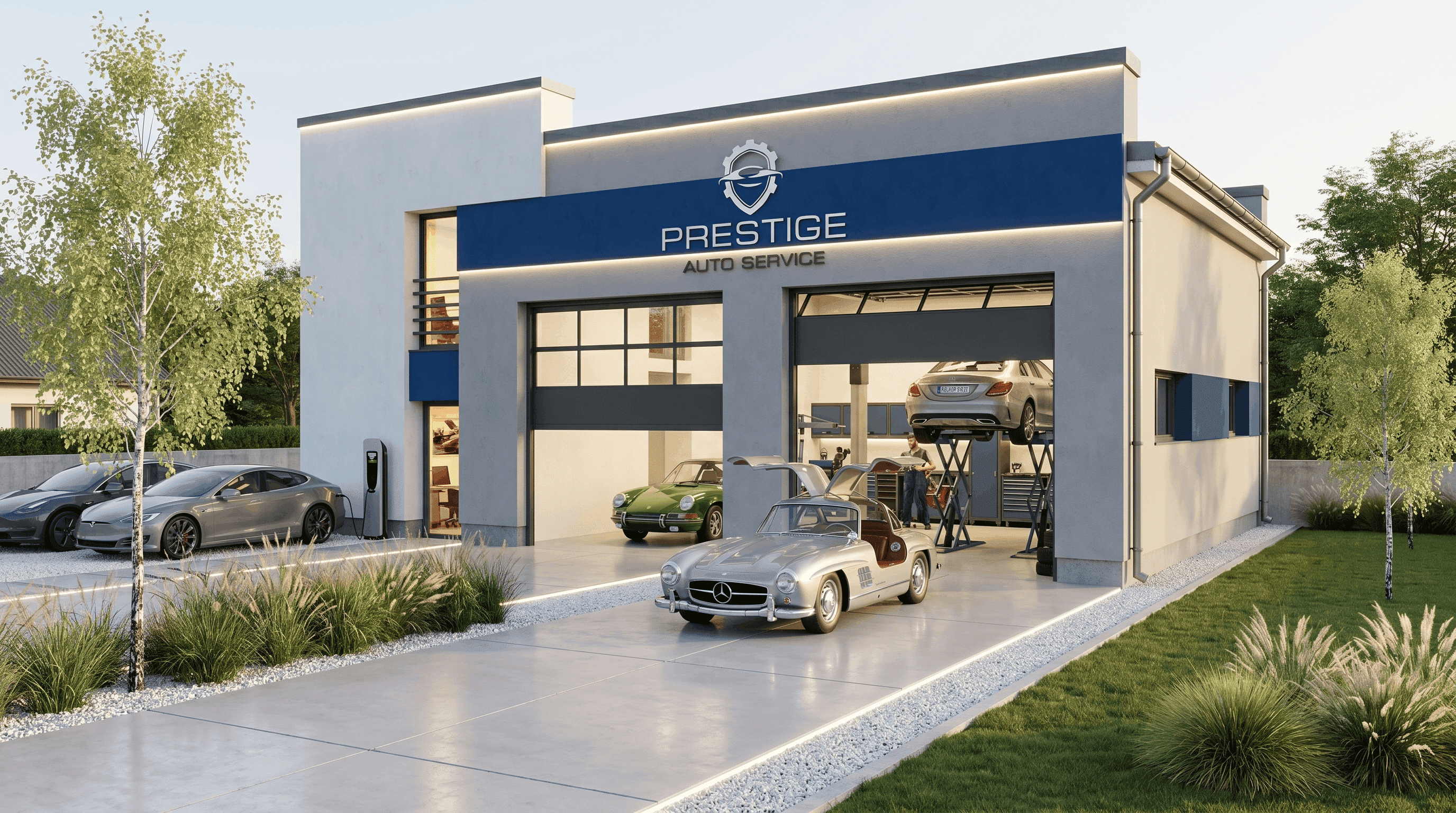

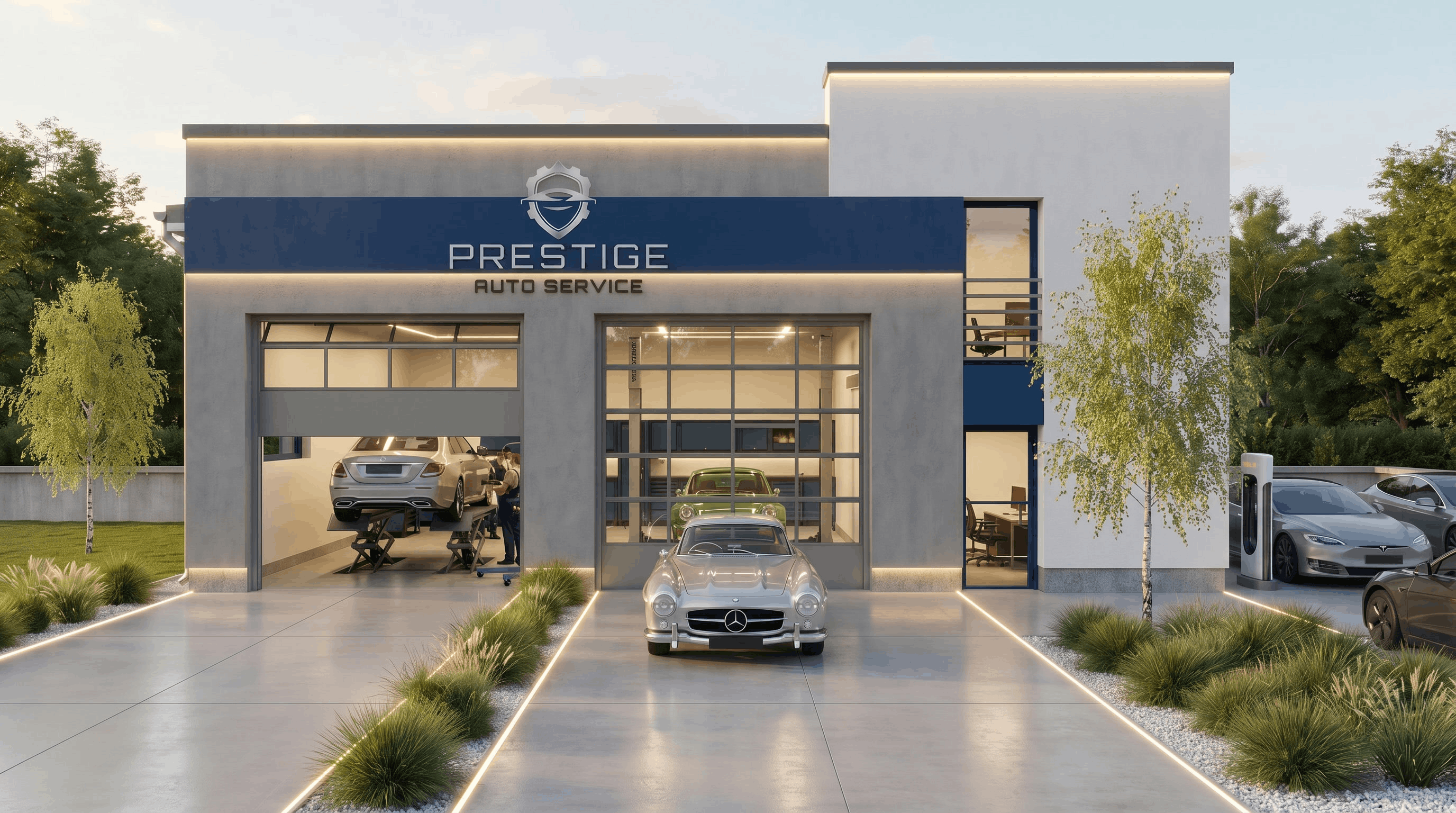

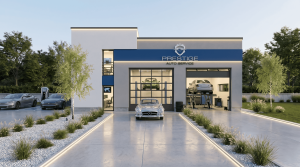

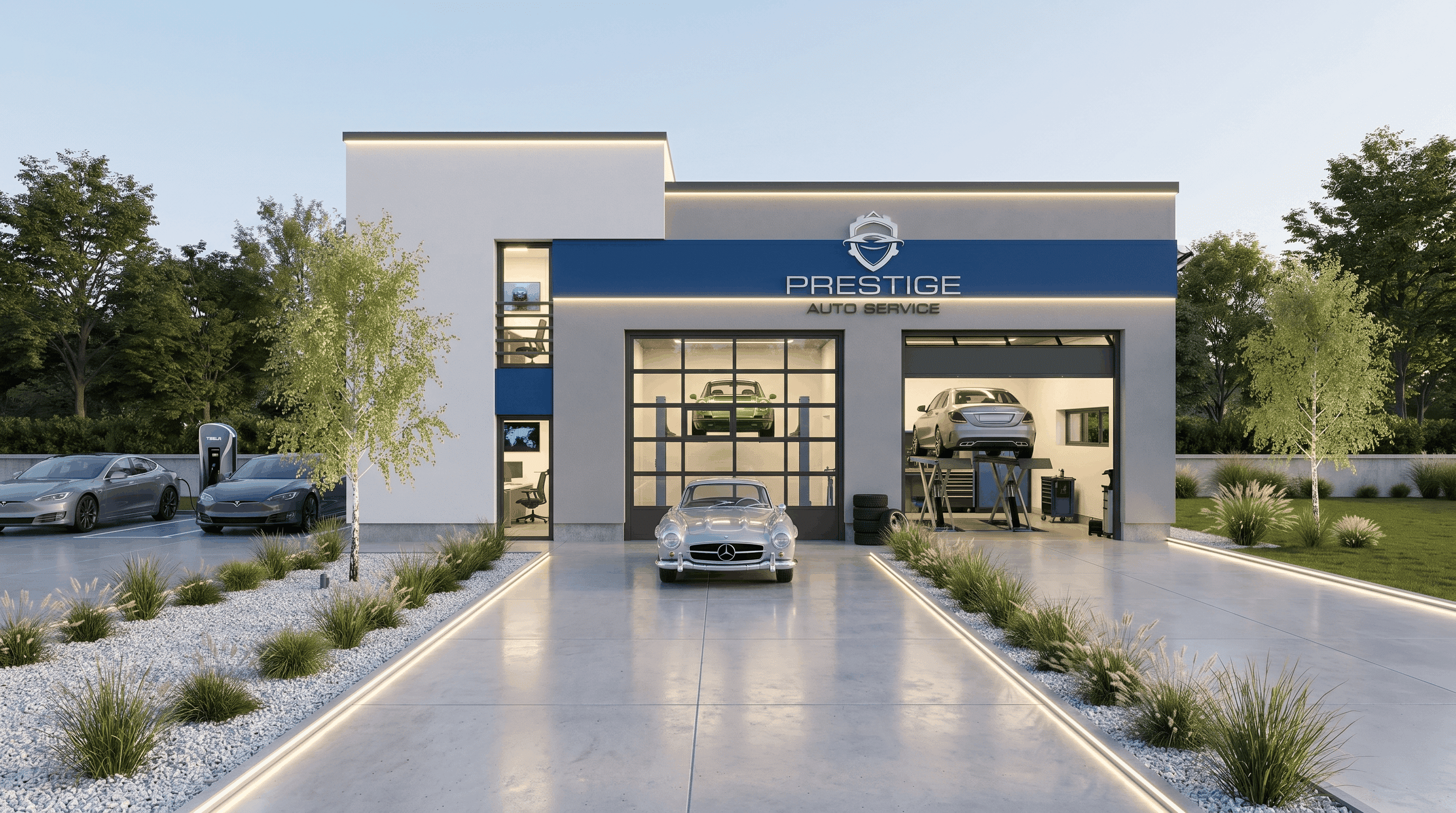

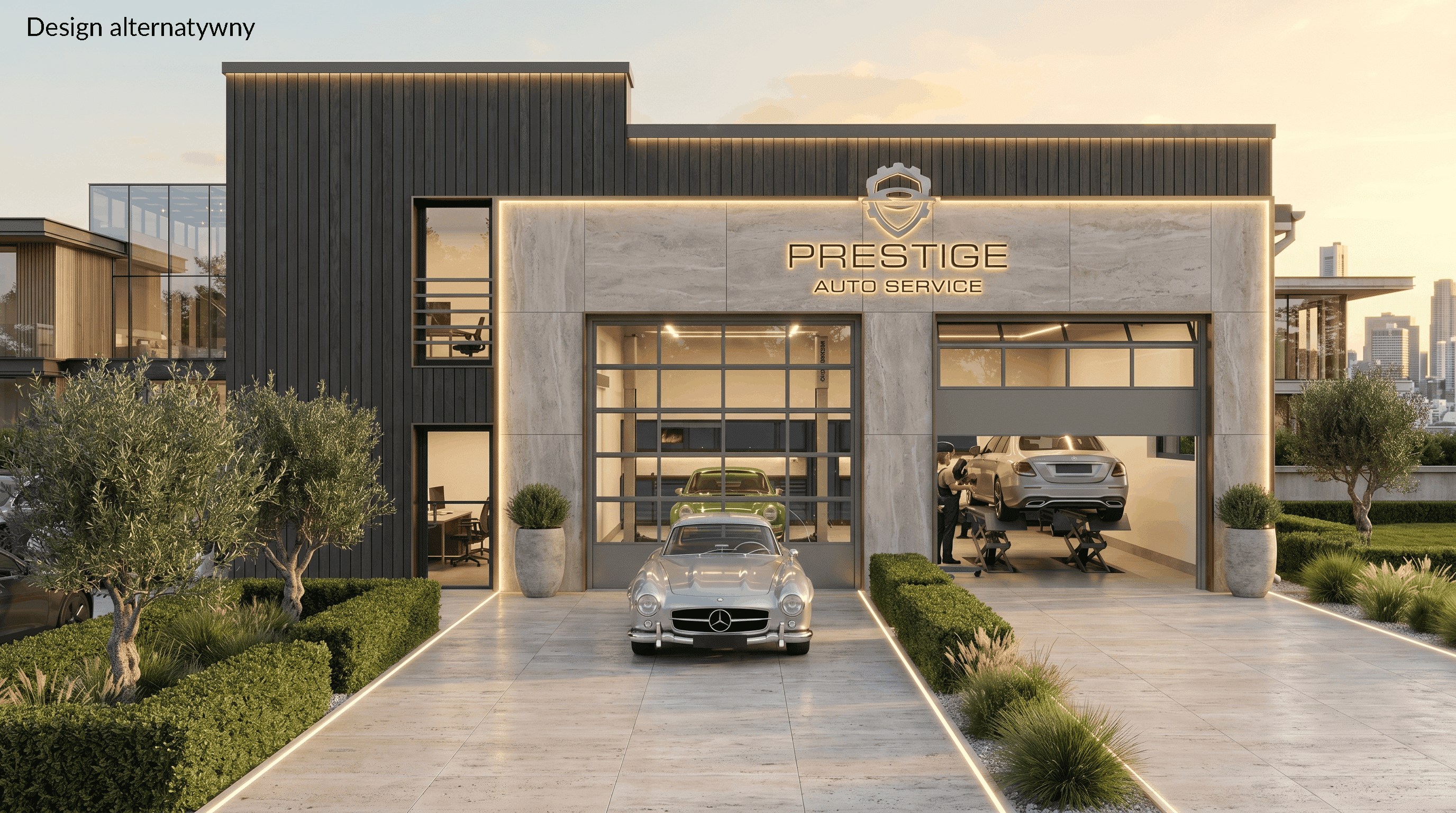

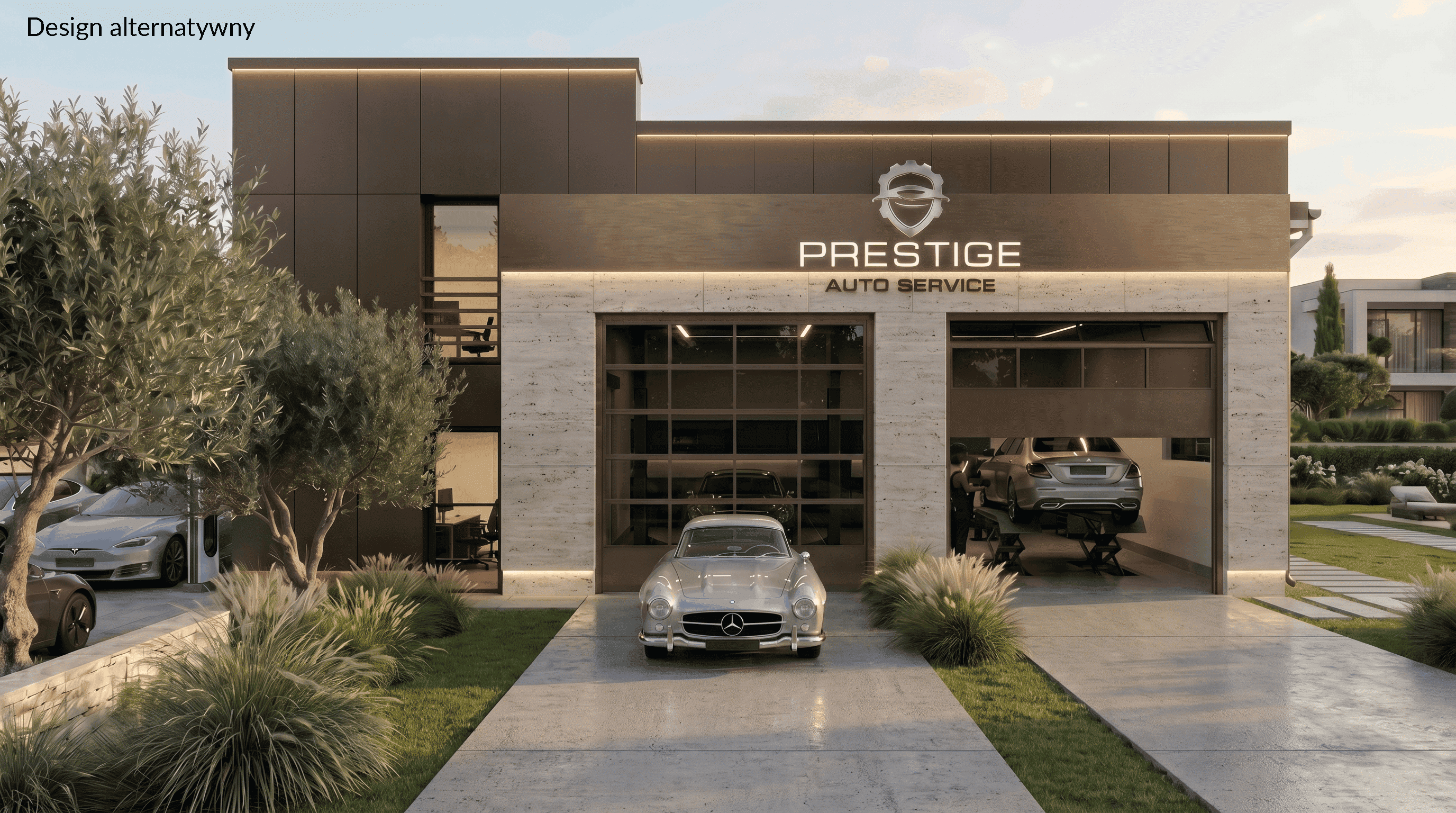

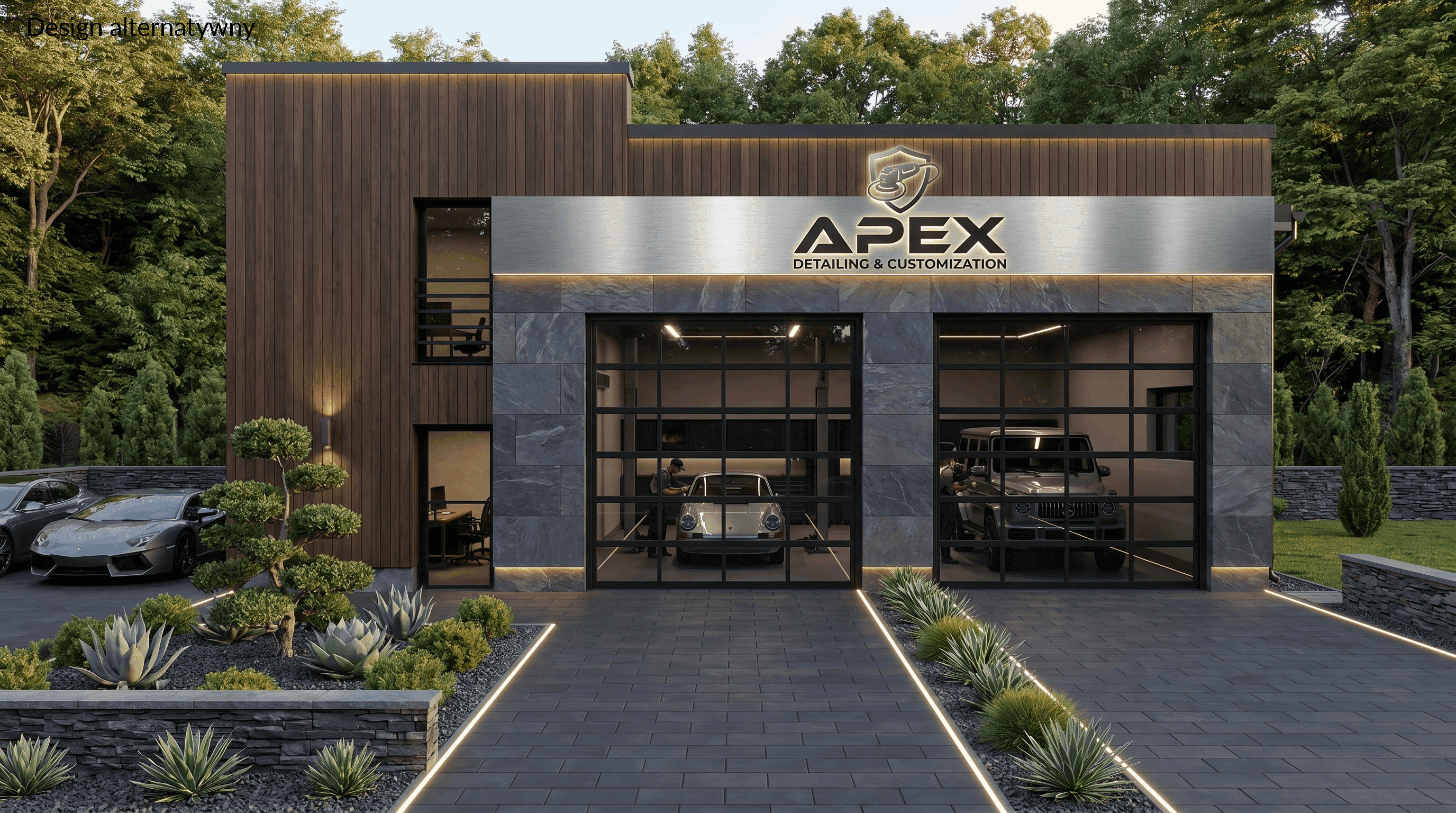

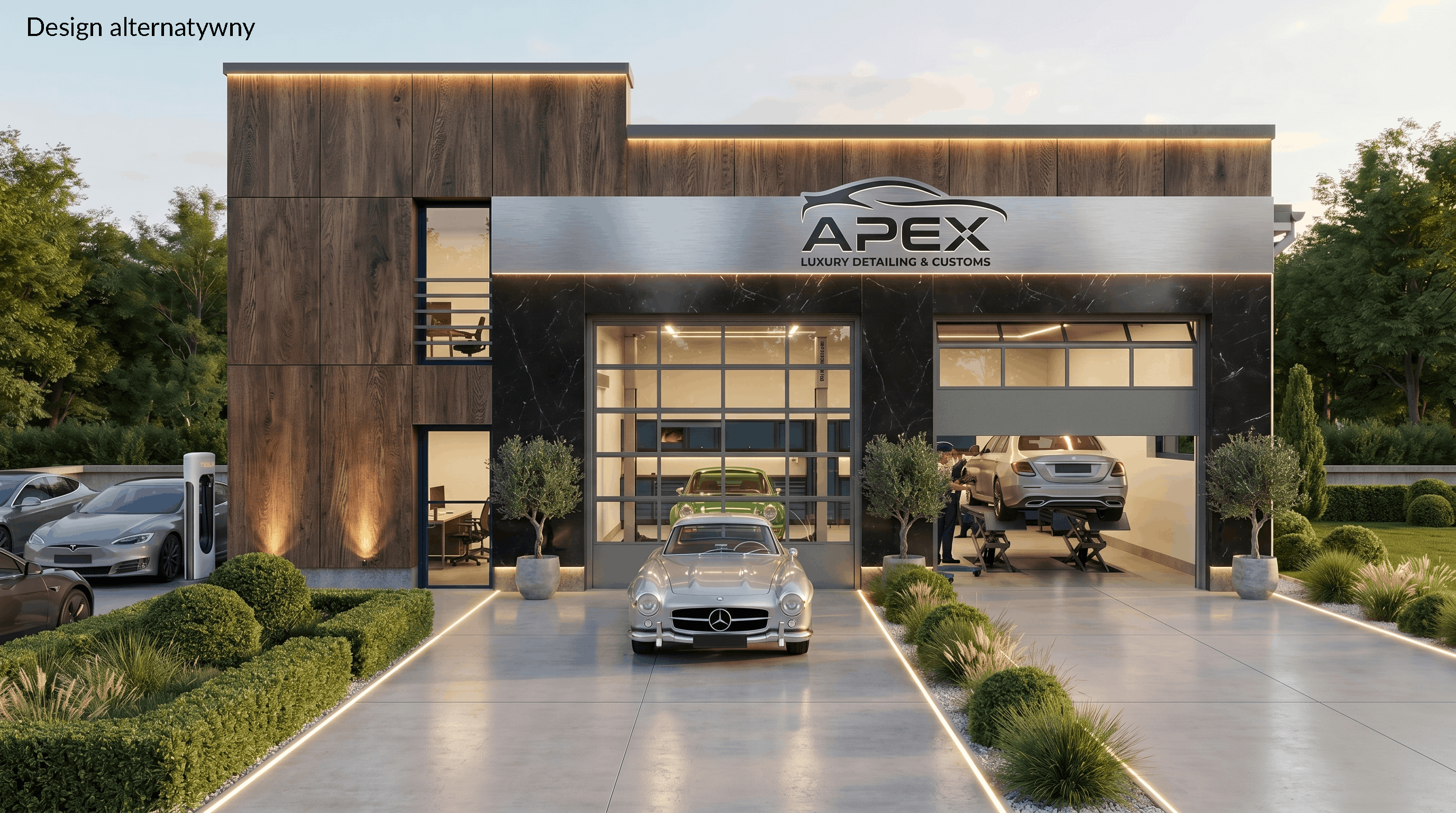

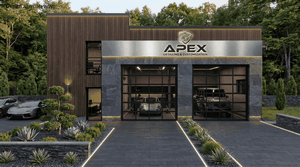

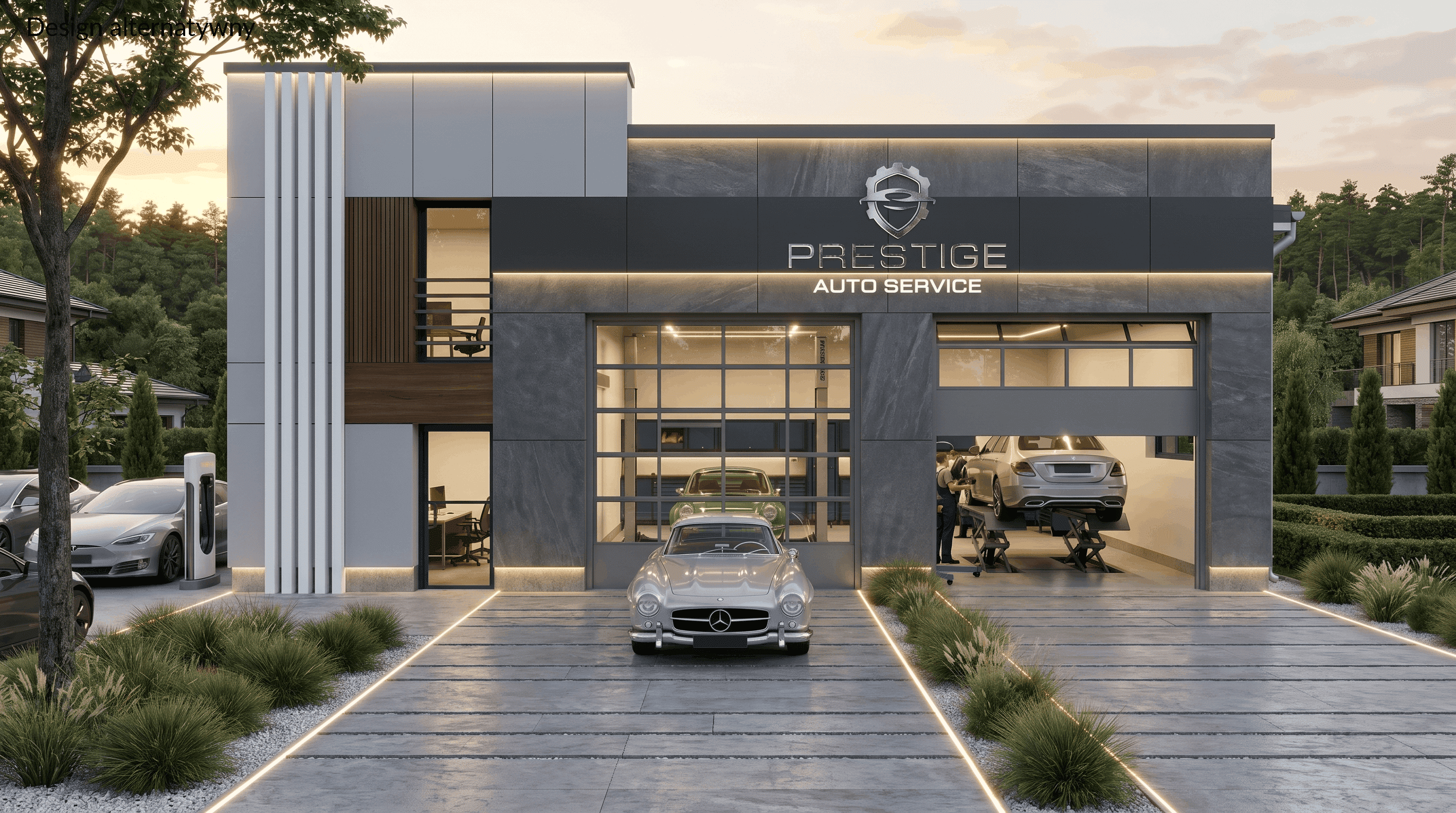

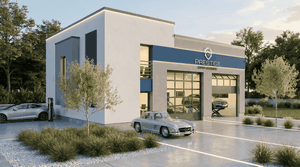

Średniej wielkości budynek usługowy - warsztat samochodowy, przeznaczony do obsługi dwóch pojazdów, niepodpiwniczony, wolnostojący, dwukondygnacyjny. Jedno stanowisko wyposażone w podnośnik samochodowy a drugie w kanał roboczy.

Układ funkcjonalny:

pomieszczenie biurowe z obsługą klienta, wc dla niepełnosprawnych, pomieszczenie techniczne, warsztat samochodowy, pomieszczenie socjalne, szatnia dla personelu, wc dla personelu, kabina natryskowa

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: parter - piętro: żelbetowe zabiegowe;

Strop: płyta żelbetowa.

Dach: płaski, konstrukcja drewniana pokryty papą termozgrzewalną.

Ĺšródło ciepła: kocioł gazowy, pompa ciepła, fotowoltaika.

Wentylacja: mechaniczna z odzyskiem ciepła, mechaniczna nawiewna i mechaniczna wywiewna.

Stolarka okienna i drzwiowa: okna i drzwi aluminiowe, bramy zewnętrzne segmentowe.
