Laesus II

Projekt Laesus II
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Laesus II

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
75.71 m2
12.74 m2
0.00 m2
88.45 m2
112.55 m2
544.88 m3

5.65 m
1


prostokąt tel. 519 566 144 prostokąt tel. 519 566 144

Cena projektu: 6200,00 zł
RABAT: 1000,00 zł

Cena po rabacie: 5200,00 zł

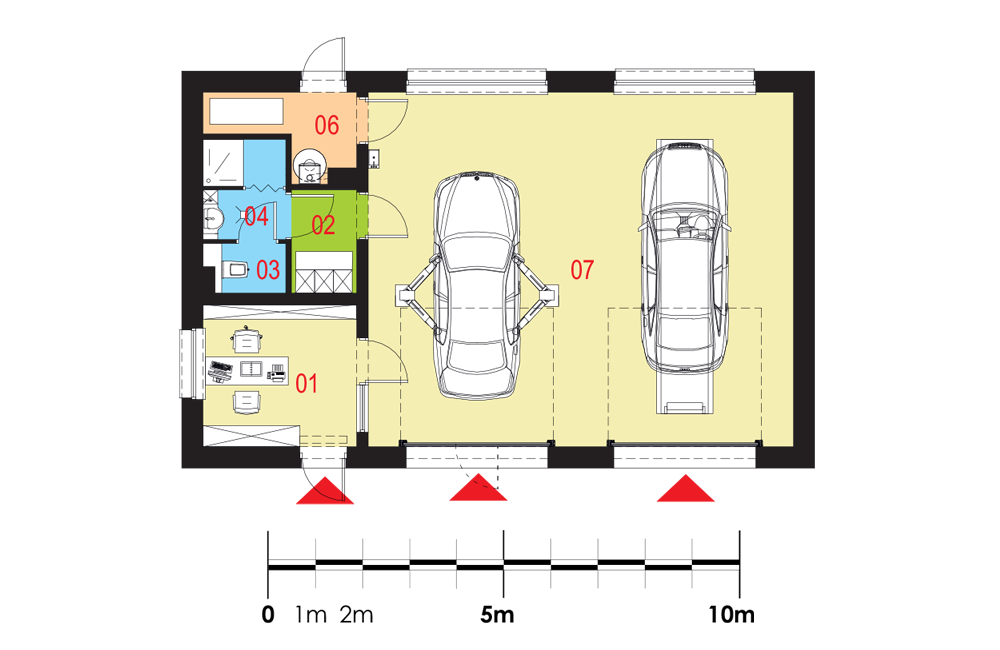

Rzuty

Parter


01 Pom. biurowe z obsługą
02 Szatnia
03 WC dla personelu
04 Przedsionek izolacyjny
05 Natrysk
06 Pom. techniczne
07 Warsztat
9.56 m2
3.49 m2
1.66 m2
1.80 m2
1.70 m2
4.09 m2
66.15 m2

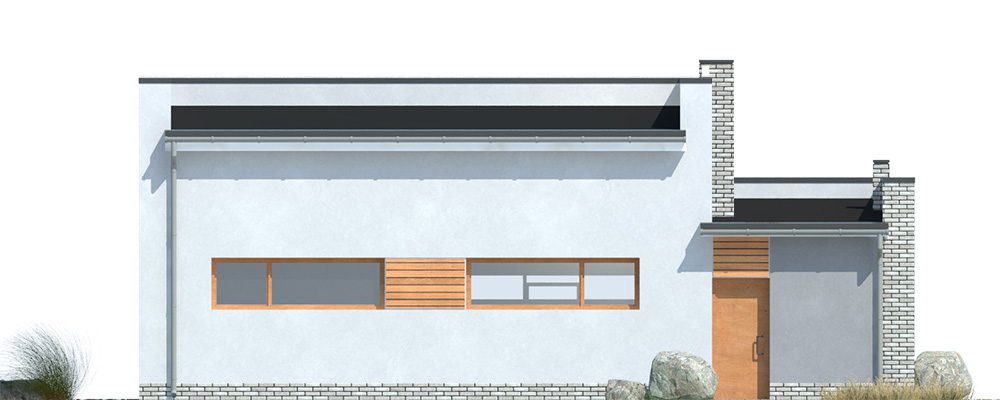

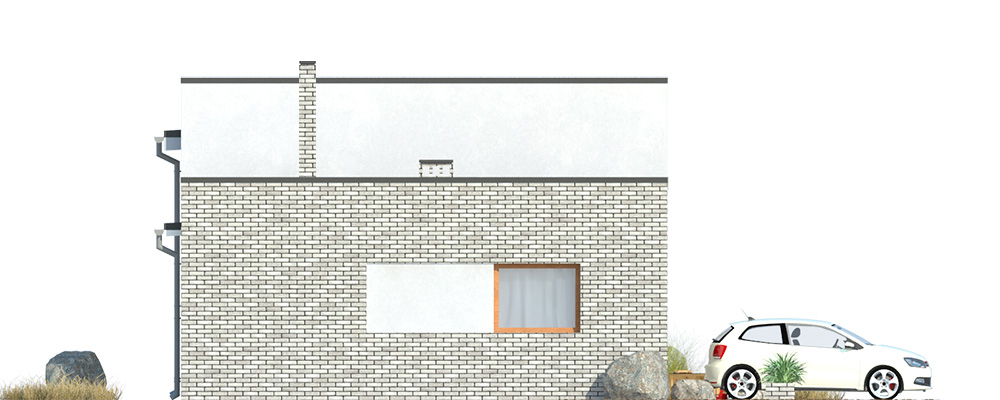

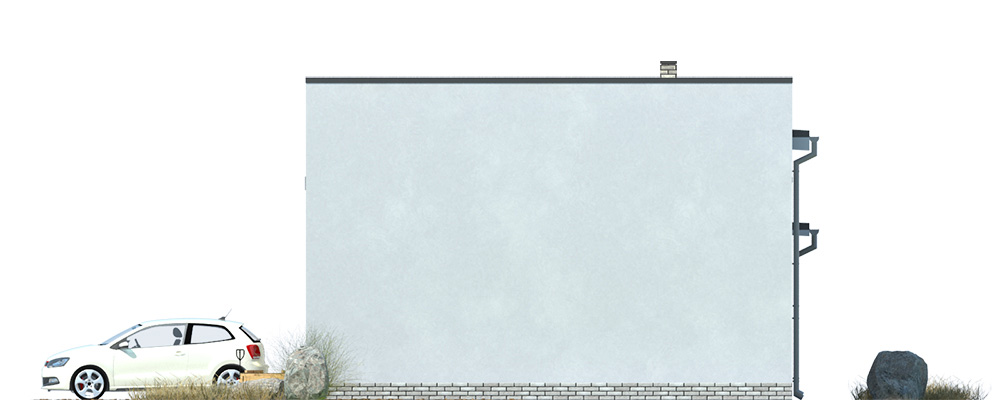

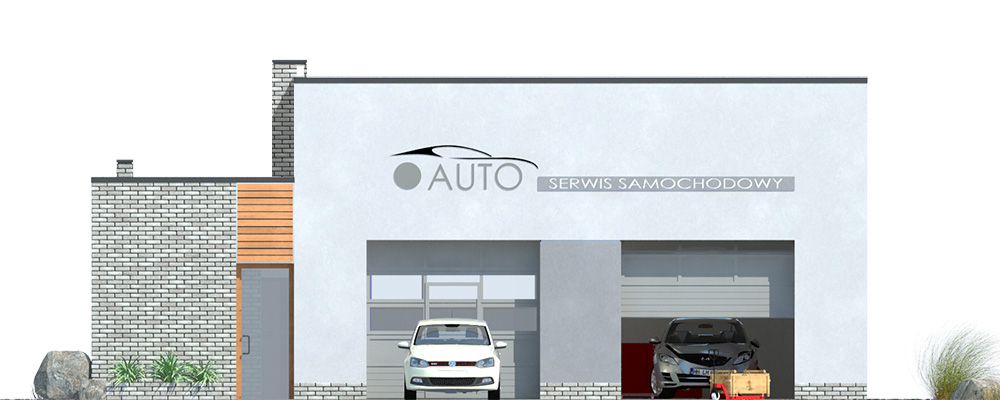

Elewacje

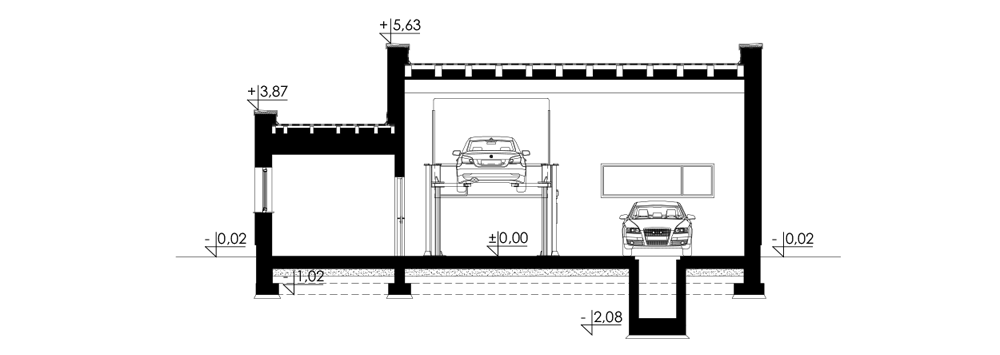

Przekrój

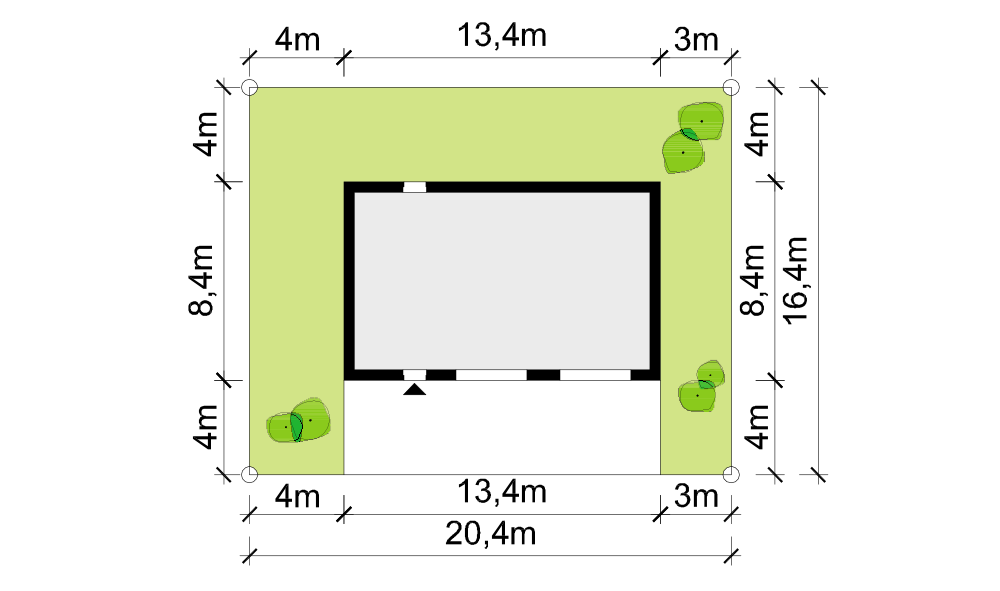

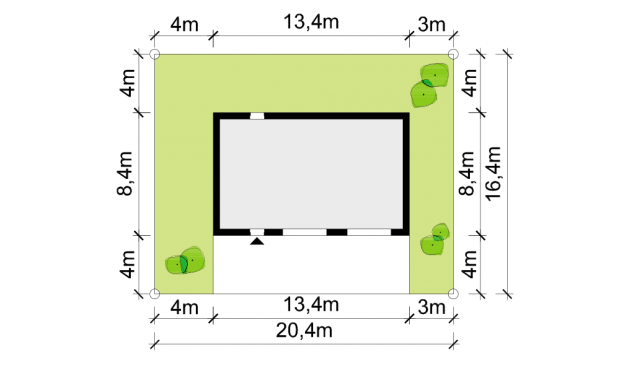

Usytuowanie na działce


Opis projektu

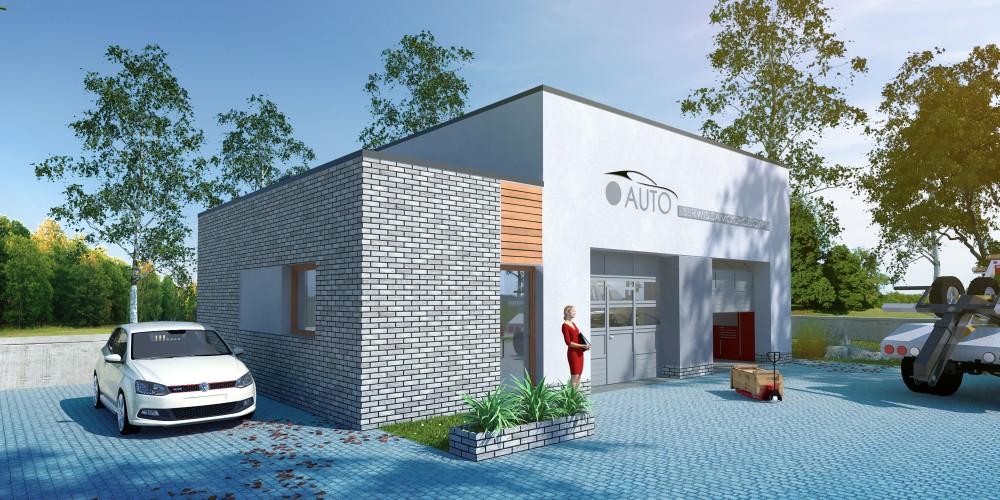

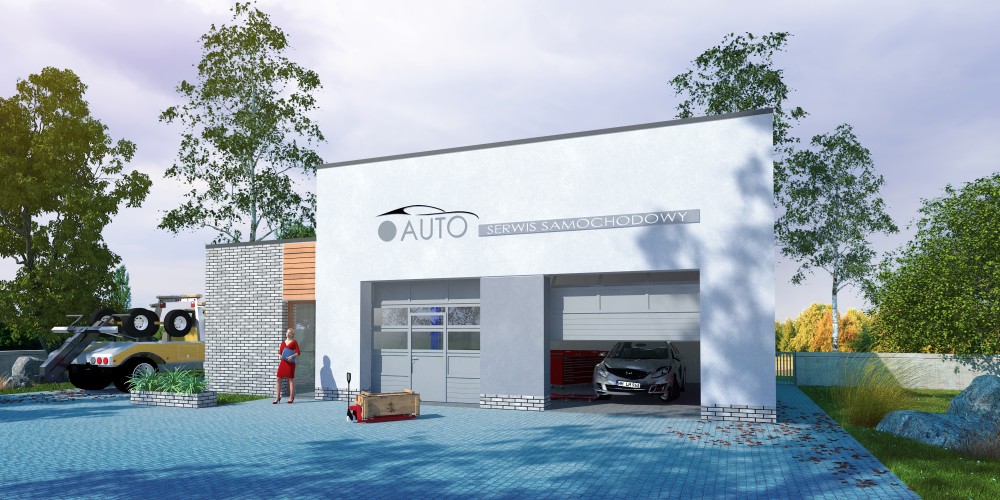

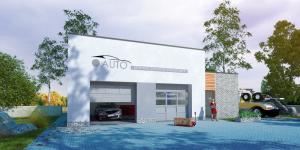

Mały budynek usługowy - warsztat samochodowy, przeznaczony do obsługi dwóch pojazdów, niepodpiwniczony, wolnostojący, jednokondygnacyjny. Jedno stanowisko wyposażone w podnośnik samochodowy a drugie w kanał roboczy.

Układ funkcjonalny:

pomieszczenie biurowe z obsługą klienta, warsztat samochodowy, szatnia dla personelu, wc dla personelu, kabina natryskowa, pomieszczenie techniczne.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Dach: płaski, konstrukcja drewniana pokryty papą termozgrzewalną.

Źródło ciepła: kocioł gazowy, pompa ciepła, fotowoltaika.

Wentylacja: mechaniczna z odzyskiem ciepła, mechaniczna nawiewna i mechaniczna wywiewna.

Stolarka okienna i drzwiowa: okna i drzwi PVC, bramy garażowe segmentowe.
