Vicinus I G1

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Vicinus I G1

powierzchnia użytkowa podstawowa:

167,26 m²

powierzchnia pomocnicza:

12,48 m²

powierzchnia garażu:

22,19 m²

powierzchnia razem:

201,93 m²

powierzchnia zabudowy:

149,70 m²

kubatura:

987,57 m³

dach:

dwuspadowy

kąt nachylenia dachu:

42°

wymiary budynku (szer. x głęb.):

9,64 m x 18,84 m

wysokość budynku w kalenicy:

9,14 m

liczba kondygnacji nadziemnych:

2

liczba pokoi z salonem:

5

liczba łazienek i WC:

3

stanowiska postojowe w garażu:

1

Minimalne wymiary działki* (szer. x głęb.):

16,64 m x 26,84 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

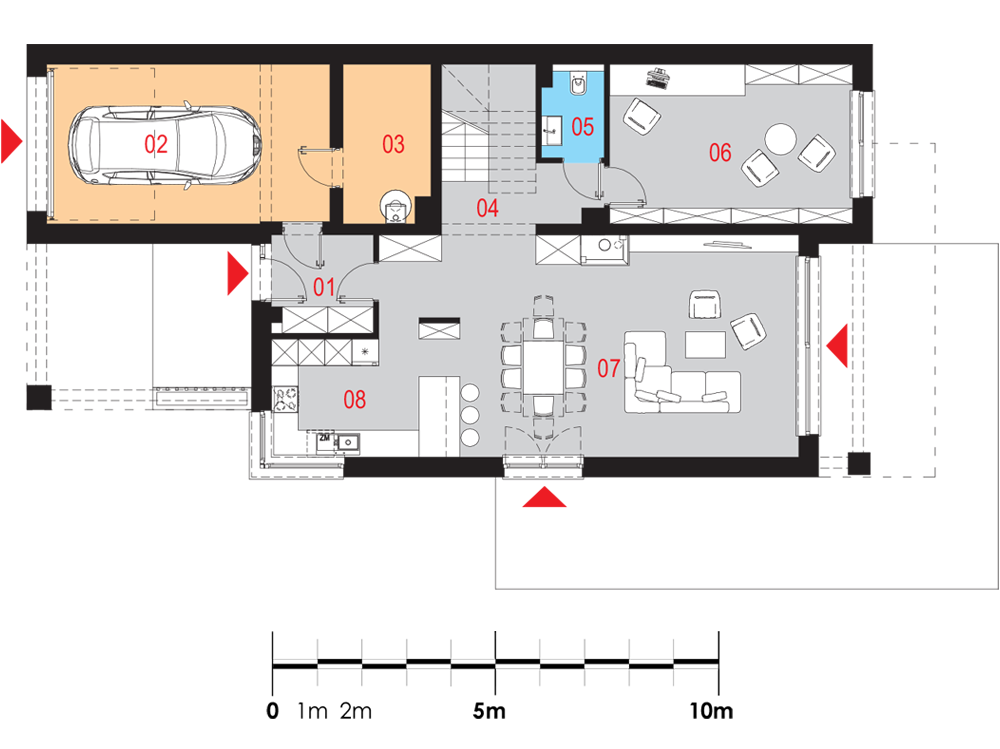

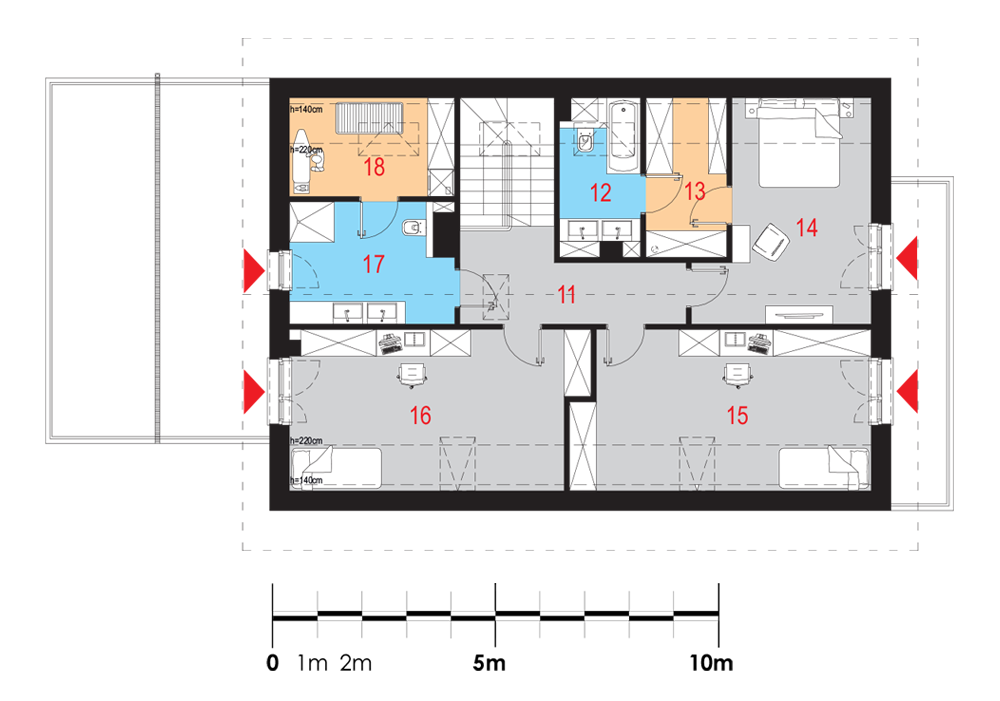

Rzuty

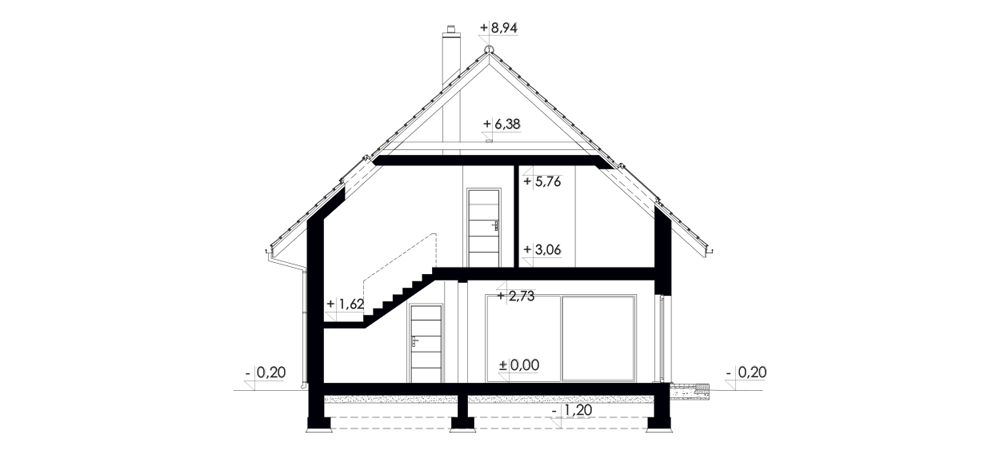

Przekrój

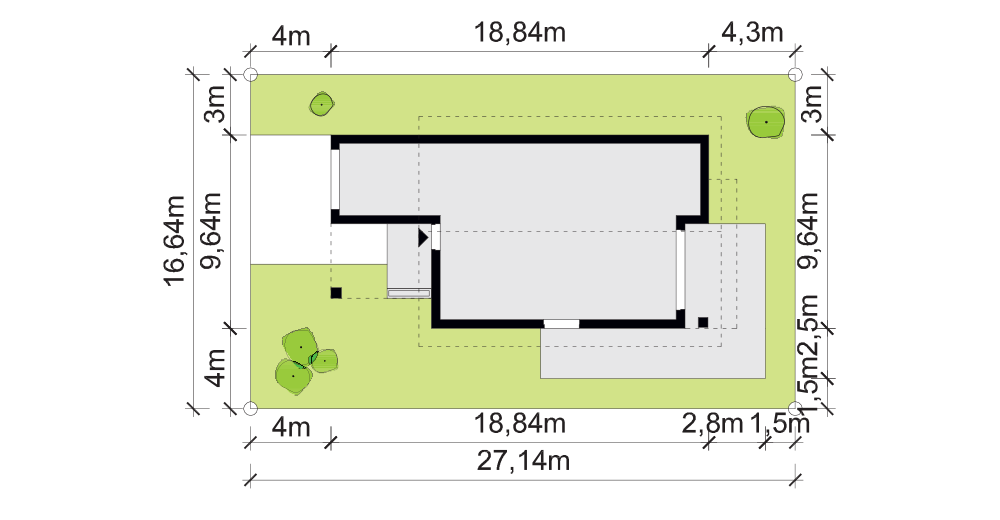

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​9,64m x 18,84m

Wymagane wymiary działki (szerokość x głębokość): 16,64m x 27,14m

Wprowadzając drobne zmiany adaptacyjne, takie jak:

• zmniejszenie tarasu,

minimalne wymagane wymiary działki wyniosą: 16,64m x 26,84m

Wizualizacje

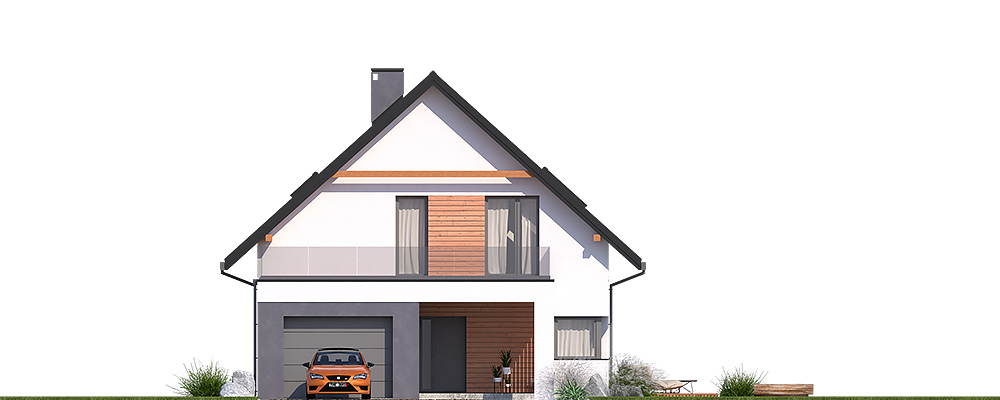

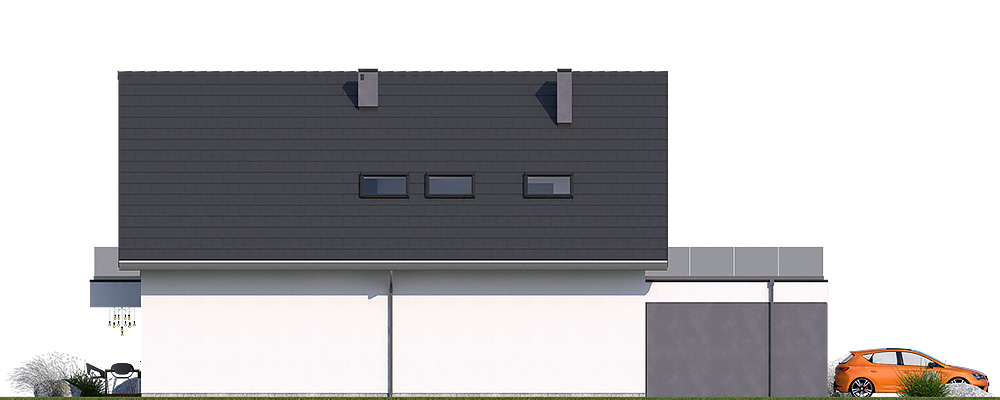

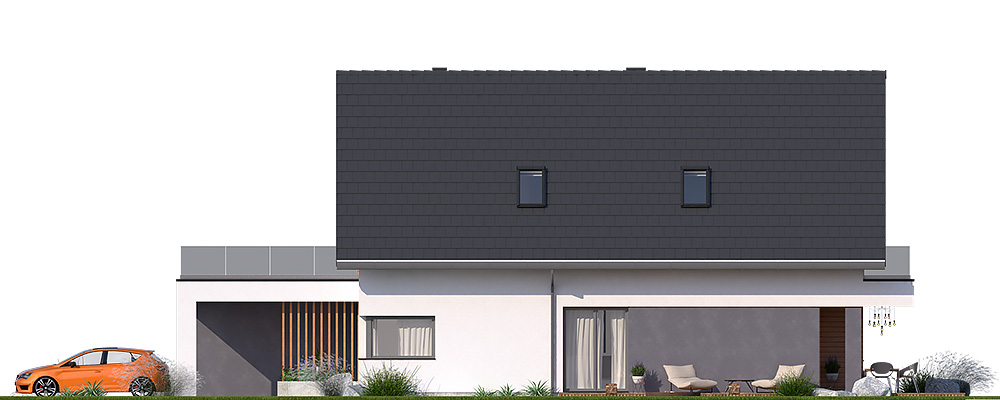

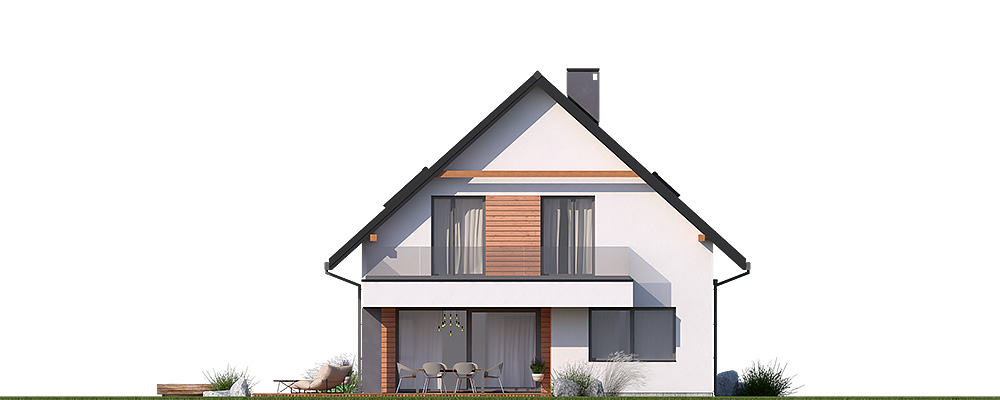

Elewacje

Opis projektu

Nowoczesny dom jednorodzinny, wolnostojący, niepodpiwniczony z poddaszem użytkowym i garażem jednostanowiskowym. Nad częścią garażową duży taras, z tyłu od ogrodu natomiast balkon. Idealny dom na wąskie działki.

Układ funkcjonalny:

Pokój dzienny z jadalnią z wyjściem na taras, kuchnia, cztery pokoje, dwie łazienki, WC, garderoba, pomieszczenie gospodarcze, pralnia z suszarnią, garaż.

Technologia i konstrukcja

Ściany zewnętrzne: bloczki z betonu komórkowego YTONG  o gr. 24cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: płytowe, żelbetowe, monolityczne dwubiegowe ze spocznikiem.

Strop: płyta żelbetowa monolityczna.

Ściana kolankowa: słupki ściany kolanowej monolityczne, żelbetowe, wysokość 128 cm.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną lub betonową.

Stropodach/ taras nad garażem: płyta żelbetowa monolityczna.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.
