Aedificatus I G2

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Aedificatus I G2

powierzchnia użytkowa podstawowa:

165,50 m²

powierzchnia pomocnicza:

26,01 m²

powierzchnia garażu:

49,57 m²

powierzchnia razem:

241,08 m²

powierzchnia zabudowy:

213,54 m²

kubatura:

1 347,13 m³

dach:

płaski

kąt nachylenia dachu:

2°

wymiary budynku (szer. x głęb.):

18,90 m x 18,40 m

wysokość budynku w kalenicy:

7,14 m

liczba kondygnacji nadziemnych:

2

liczba pokoi z salonem:

4

liczba łazienek i WC:

3

stanowiska postojowe w garażu:

2

Minimalne wymiary działki* (szer. x głęb.):

25,90 m x 25,40 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

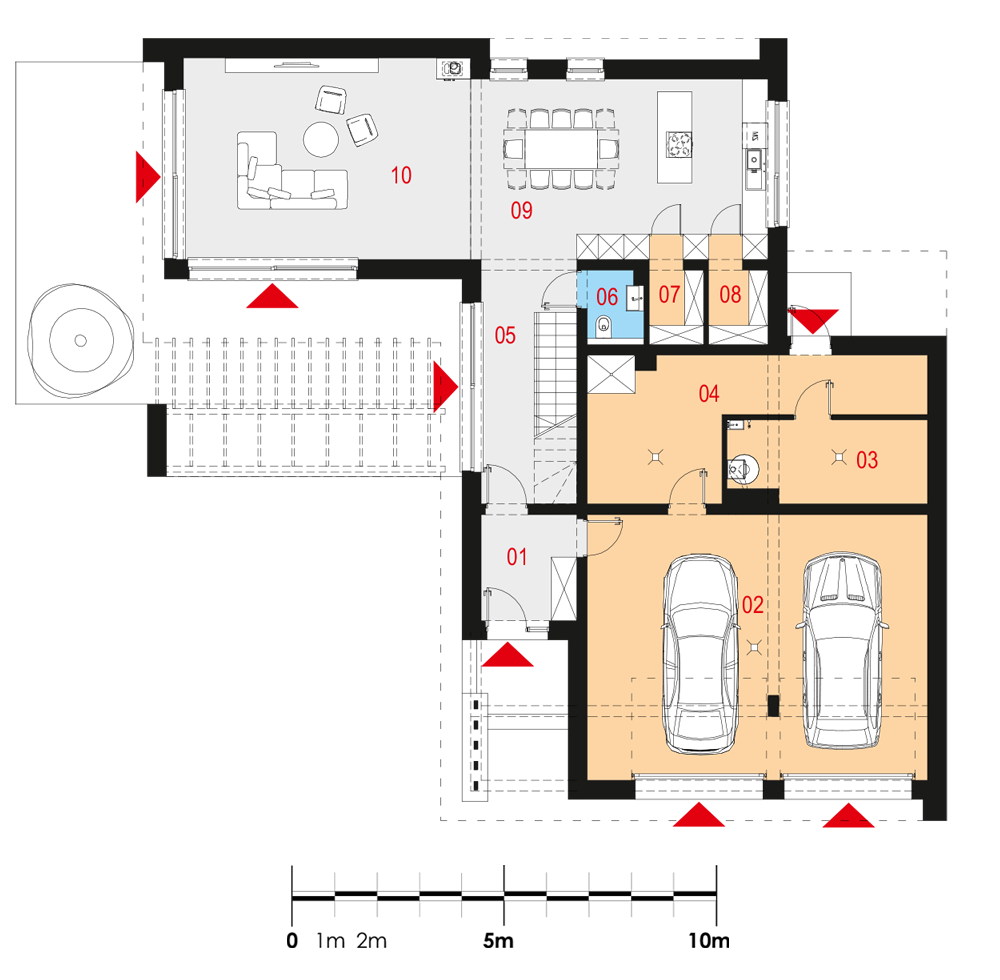

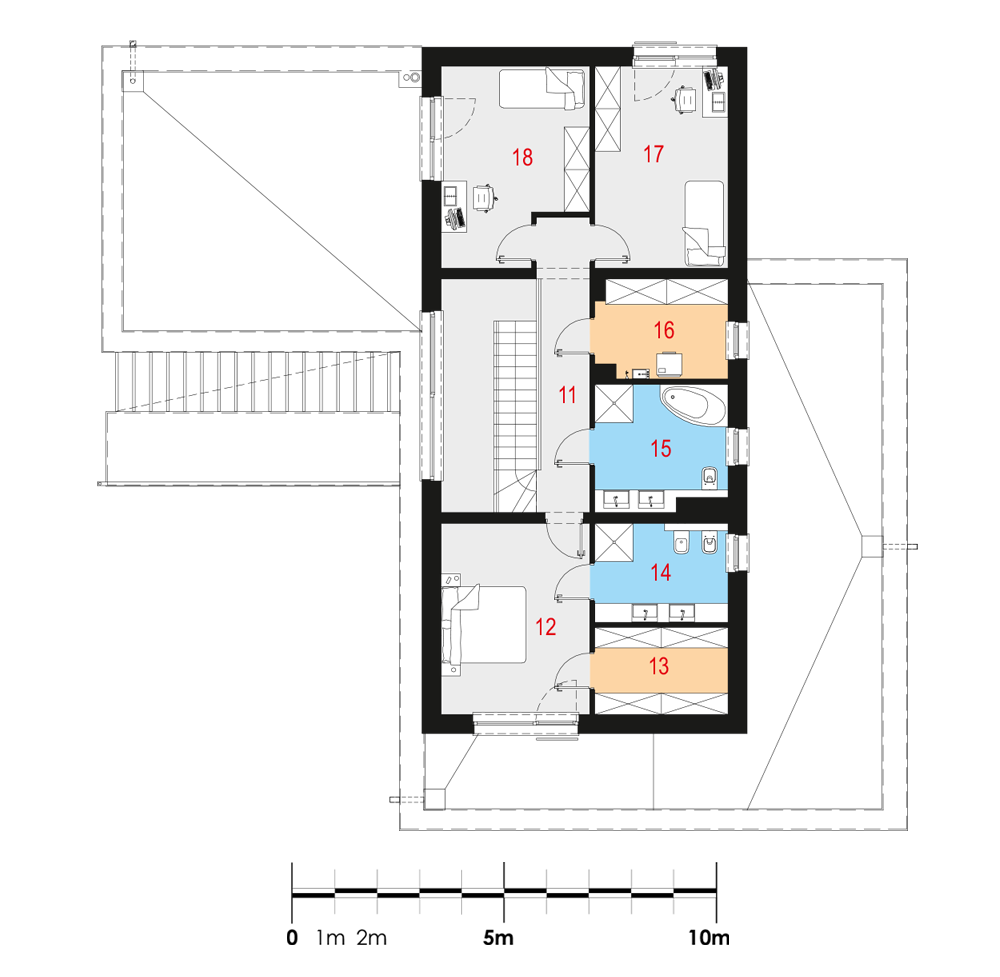

Rzuty

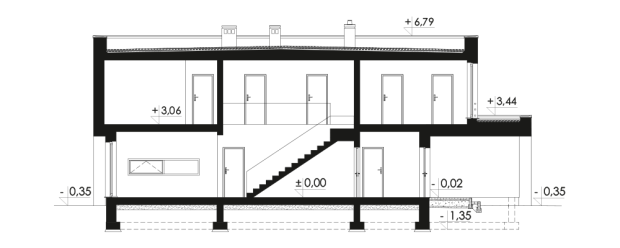

Przekrój

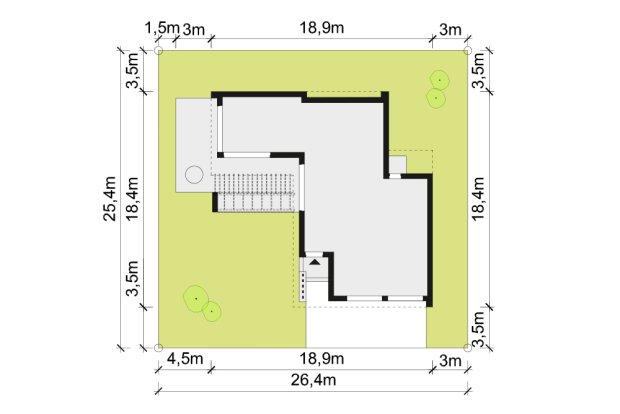

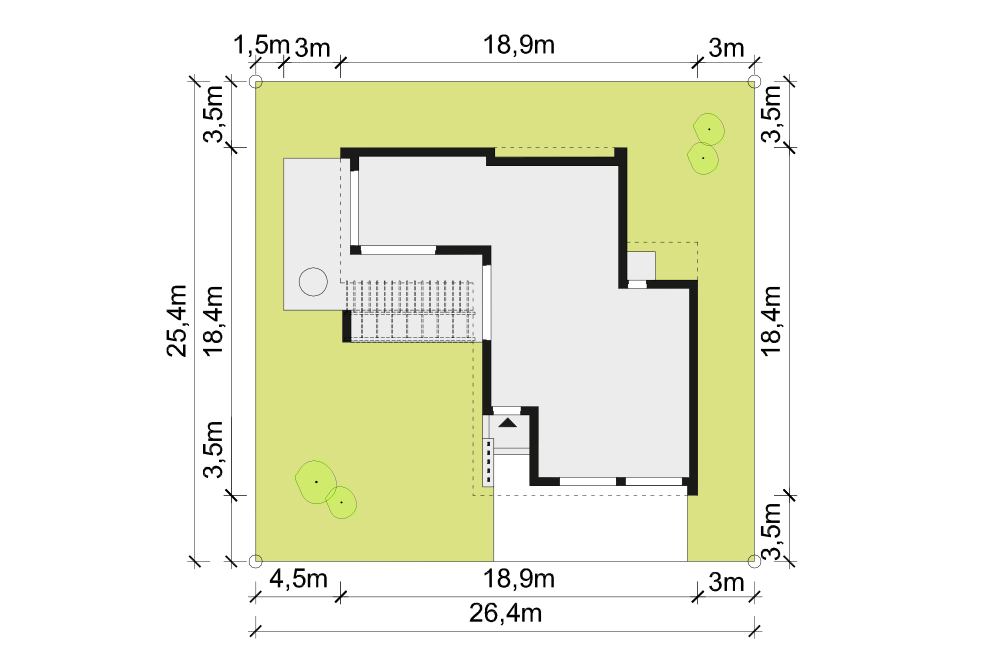

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): 18,90m x 18,40m

Wymagane wymiary działki (szerokość x głębokość): 26,40m x 25,40m

Wprowadzając drobne zmiany adaptacyjne, takie jak zmniejszenie tarasu minimalne wymagane wymiary działki wyniosą 25,90m x 25,40m

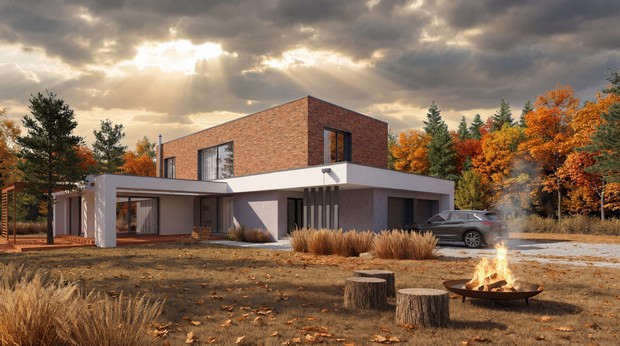

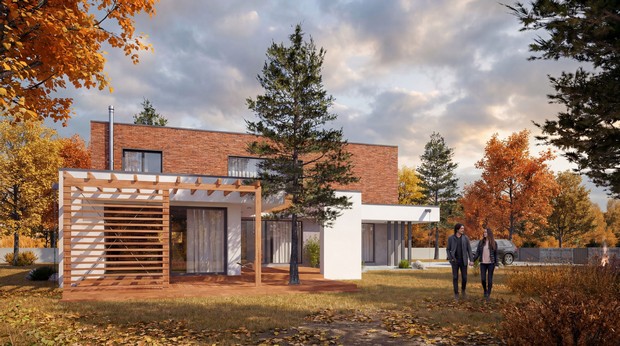

Wizualizacje

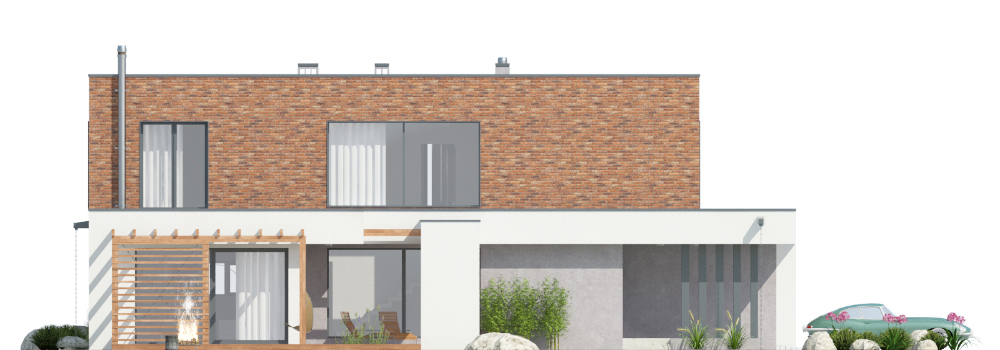

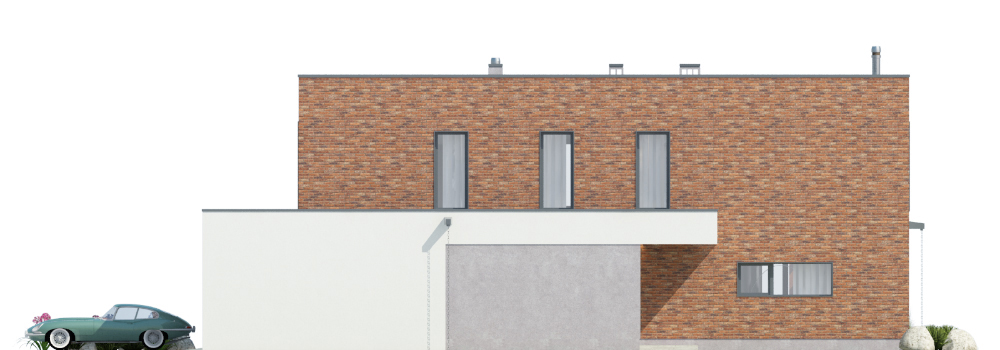

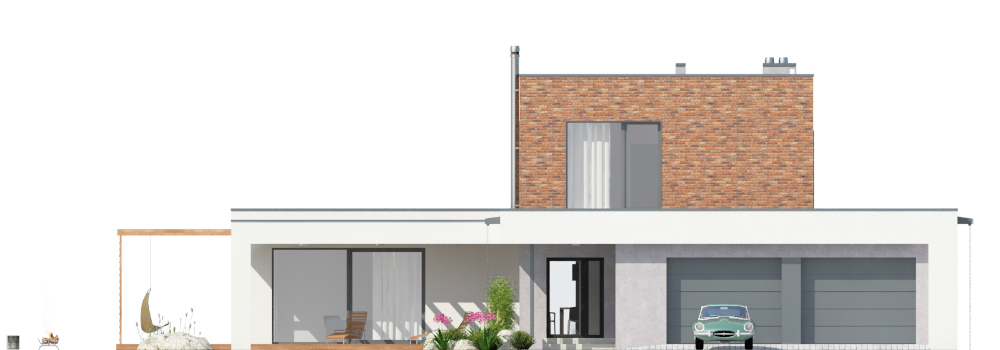

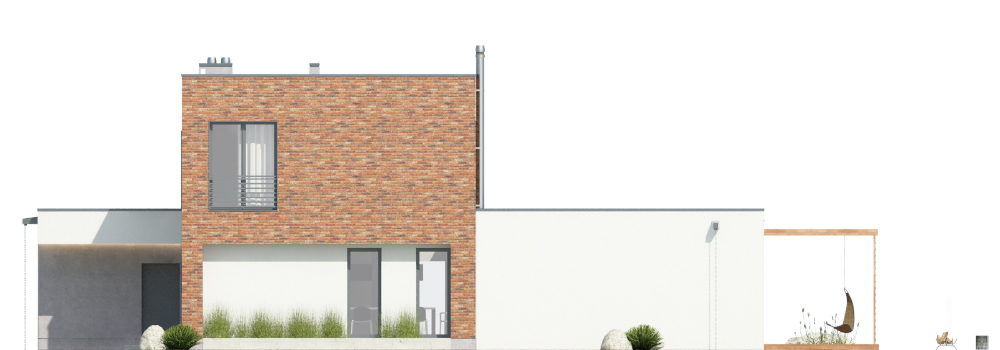

Elewacje

Opis projektu

Duży i komfortowy dom jednorodzinny, Dom jednorodzinny, wolnostojący, piętrowy z garażem dwustanowiskowym i płaskim dachem. Dodatkowo częściowo zadaszony taras z pergolą drewnianą.

Układ funkcjonalny:

Pokój dzienny z wyjściem na taras, kuchnia z jadalnią, dwa pokoje, dwie łazienki, pralnia, garderoba, spiżarka, garaż, WC, trzy pomieszczenia gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Strop: płytowy żelbetowy monolityczny

Schody: płytowe, żelbetowe, monolityczne, zabiegowe

Stropodach: płyta żelbetowa monolityczna, pokryta membraną dachową.

Zadaszenie tarasu: konstrukcja drewniana. Nad tarasem projektowane jest częściowe zadaszenie z pergolą.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.
