Hibernus I PG2

Projekt Hibernus I PG2
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Hibernus I PG2

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
199.40 m2
65.27 m2
46.46 m2
311.13 m2
153.65 m2
1370.25 m3
38°
8.76 m
2


Rzuty

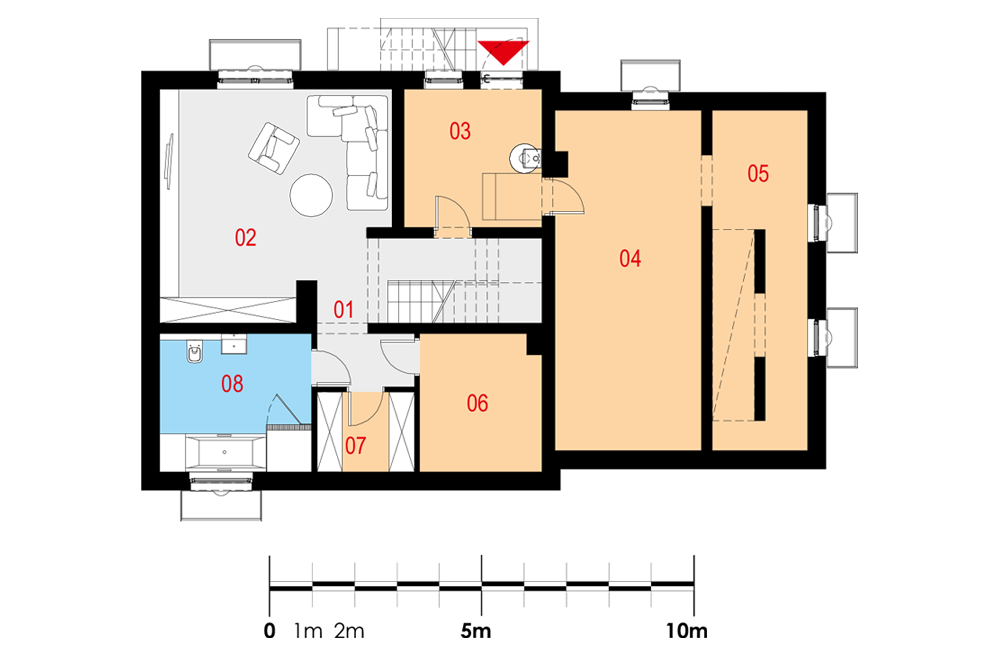

Piwnica


01 Komunikacja
02 Pokój hobby
03 Pom. gosp.
04 Pom. gosp.
05 Pom. gosp.
06 Spiżarnia
07 Pom. gosp.
08 Łazienka
10.87 m2
25.67 m2
10.35 m2
13.43 (26.85) m2
8.82 (17.64) m2
9.00 m2
4.24 m2
11.40 m2

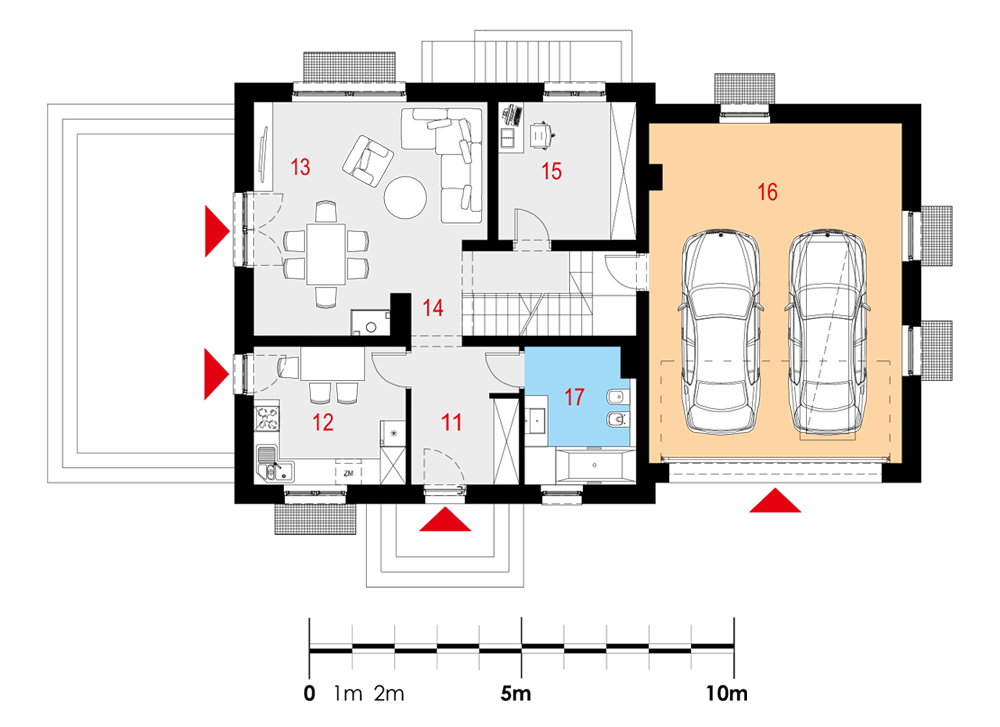

Parter


11 Wiatrołap
12 Kuchnia
13 Salon z jadalnią
14 Komunikacja
15 Gabinet
16 Garaż
17 Łazienka
8.04 m2
11.40 m2
25.36 m2
10.68 m2
10.35 m2
46.46 m2
8.11 m2

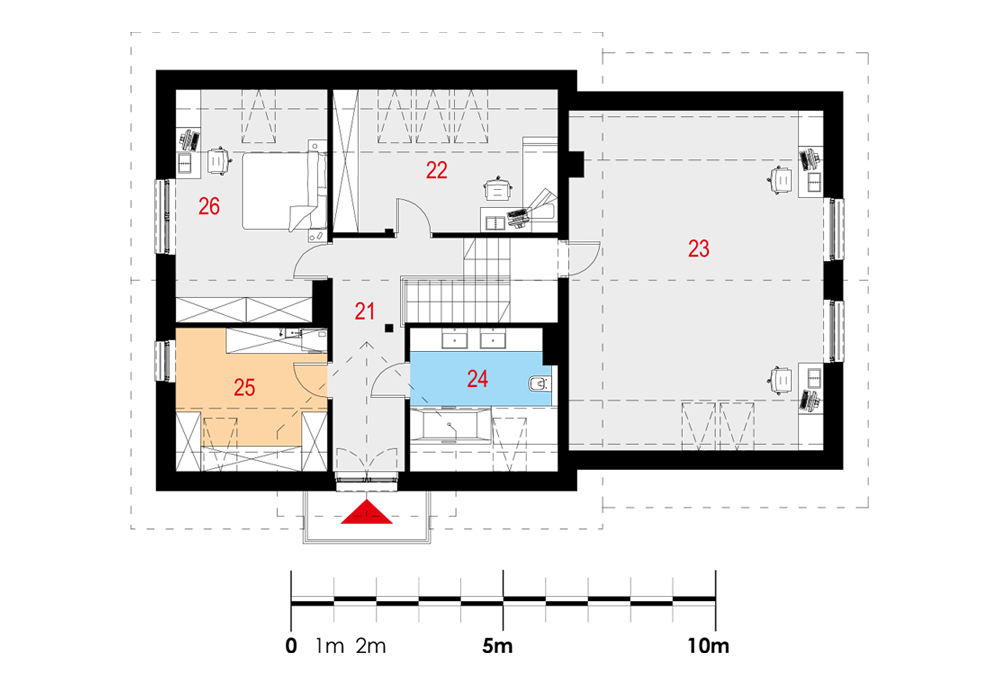

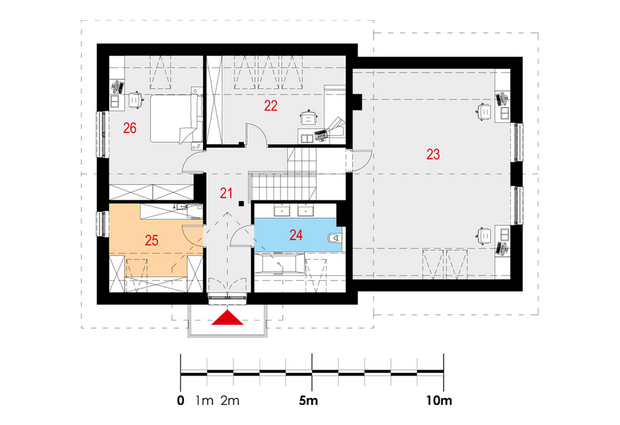

Poddasze


21 Komunikacja
22 Pokój
23 Pokój hobby
24 Łazienka
25 Pralnia z suszarnią
26 Sypialnia
13.48 m2
12.50 (17.56) m2
39.24 (46.82) m2
7.90 (11.22) m2
8.45 (11.86) m2
15.38 (18.79) m2

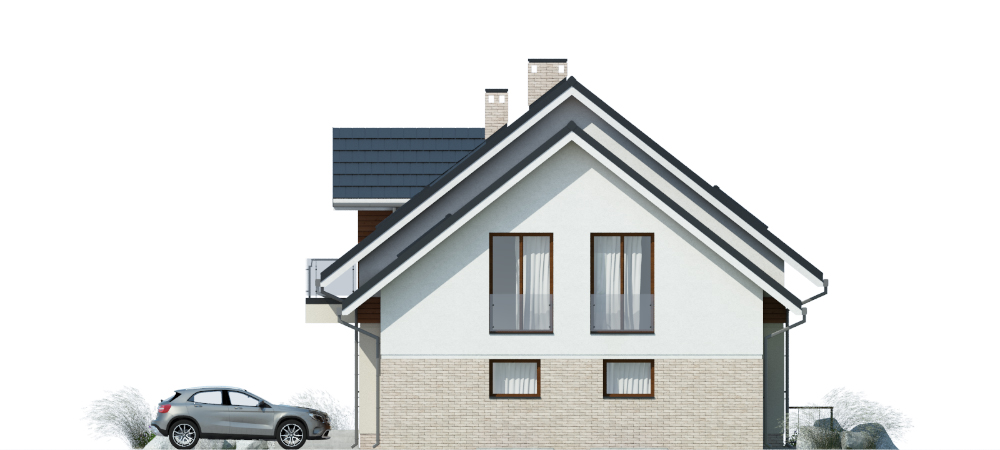

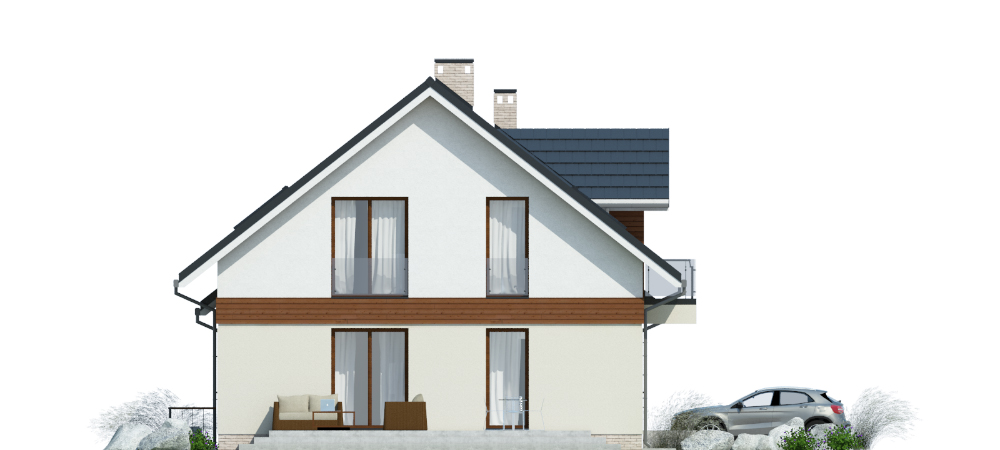

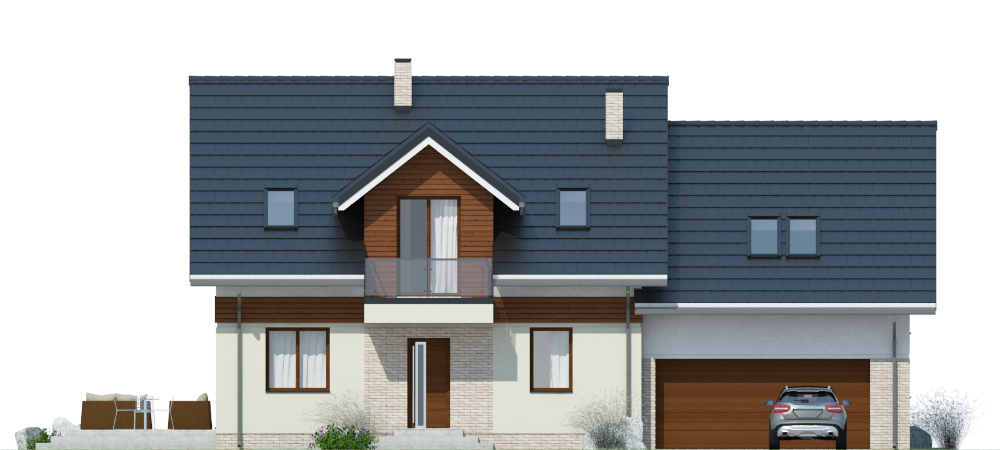

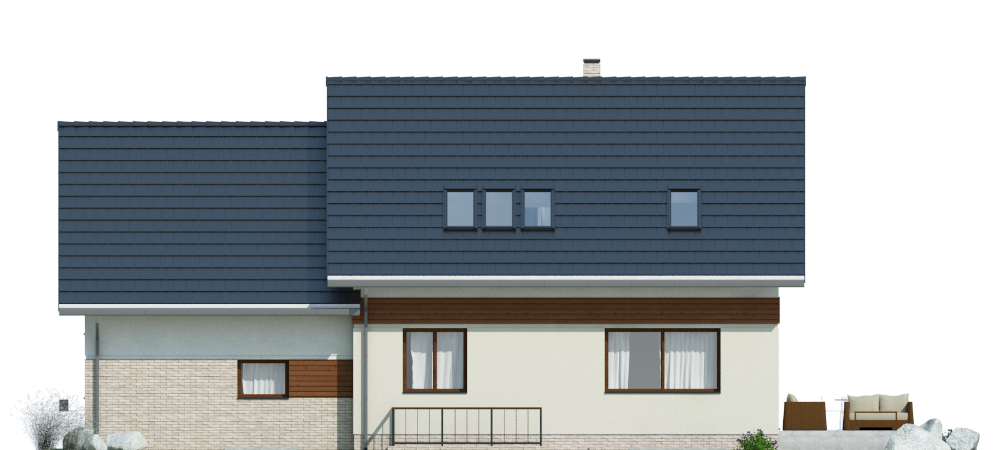

Elewacje

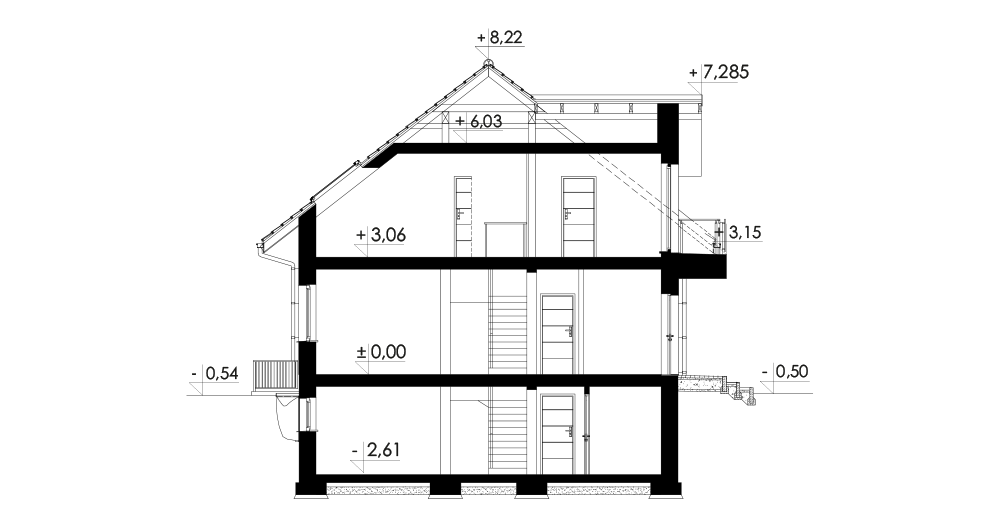

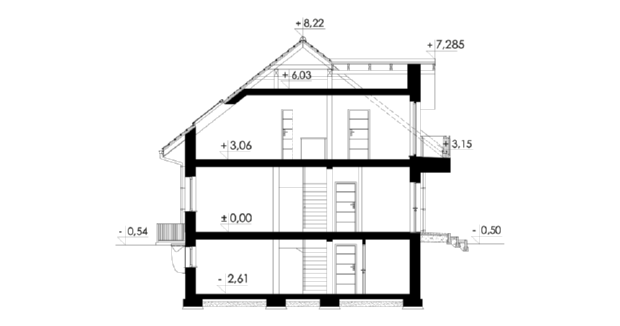

Przekrój

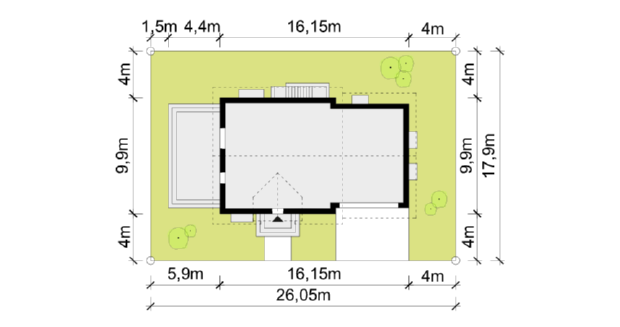

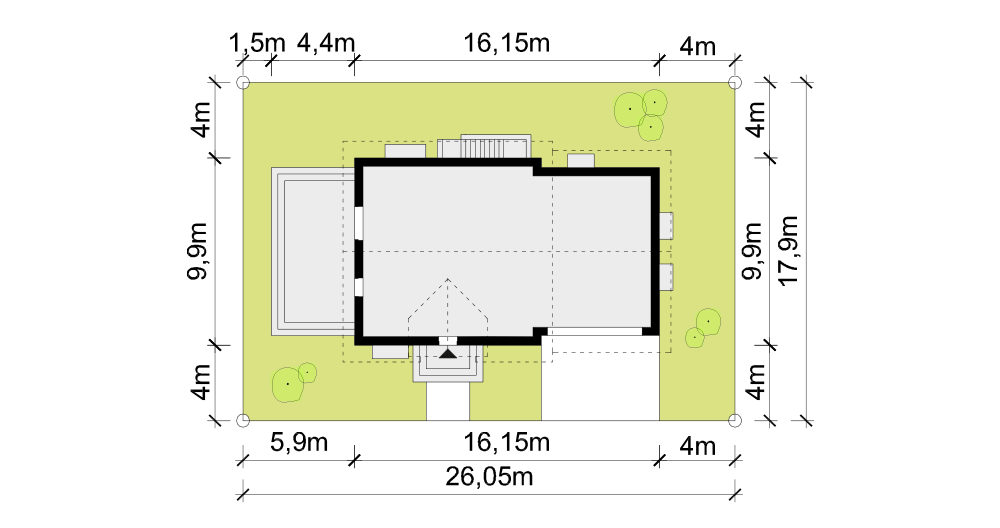

Usytuowanie na działce


Opis projektu

Dom jednorodzinny, wolnostojący, podpiwniczony z poddaszem użytkowym i garażem dwustanowiskowym

Układ funkcjonalny:

Pokój dzienny z jadalnią, dwa pokoje hobby, pokój, sypialnia, gabinet, kuchnia, trzy łazienki, pralnia z suszarnią, garaż, spiżarnia, cztery pomieszczenia gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody:  piwnica-parter, parter-poddasze: żelbetowe dwubiegowe ze spocznikiem.

Strop: płyta żelbetowa.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Kocioł: gazowy lub na paliwo stałe.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.
