Flexus I G2

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Flexus I G2

powierzchnia użytkowa podstawowa:

217,51 m²

powierzchnia pomocnicza:

18,31 m²

powierzchnia garażu:

48,76 m²

powierzchnia razem:

274,58 m²

powierzchnia zabudowy:

218,05 m²

kubatura:

1 307,60 m³

dach:

płaski

kąt nachylenia dachu:

9°

wymiary budynku (szer. x głęb.):

25,05 m x 15,55 m

wysokość budynku w kalenicy:

7,85 m

liczba kondygnacji nadziemnych:

0

liczba pokoi z salonem:

6

liczba łazienek i WC:

2

stanowiska postojowe w garażu:

2

Minimalne wymiary działki* (szer. x głęb.):

33,05 m x 23,55 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

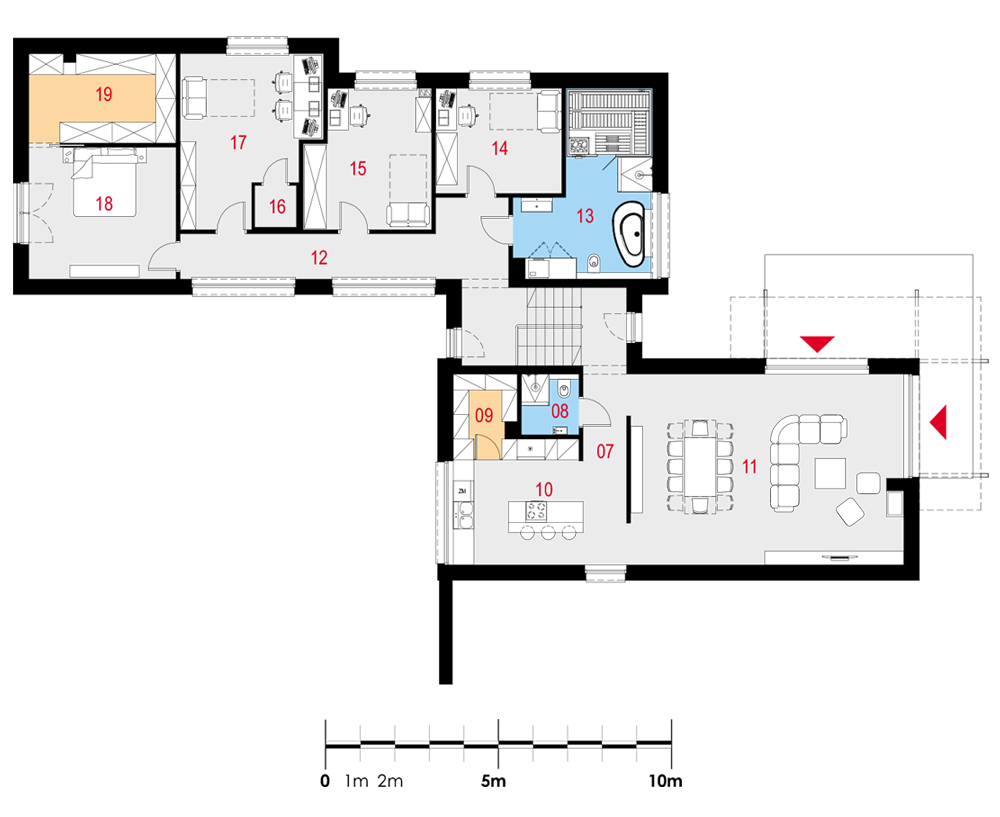

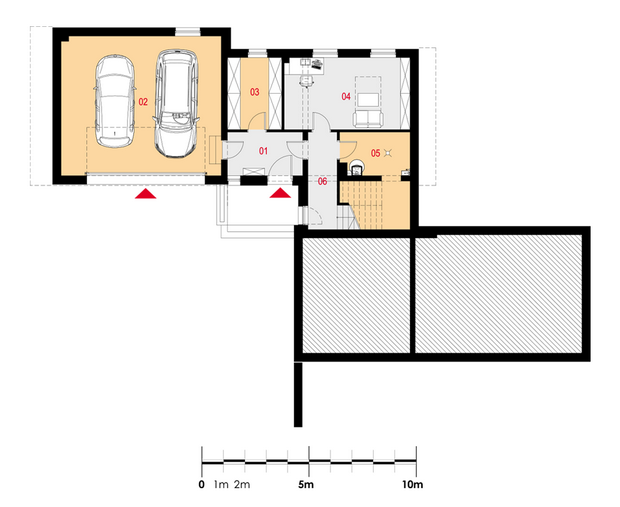

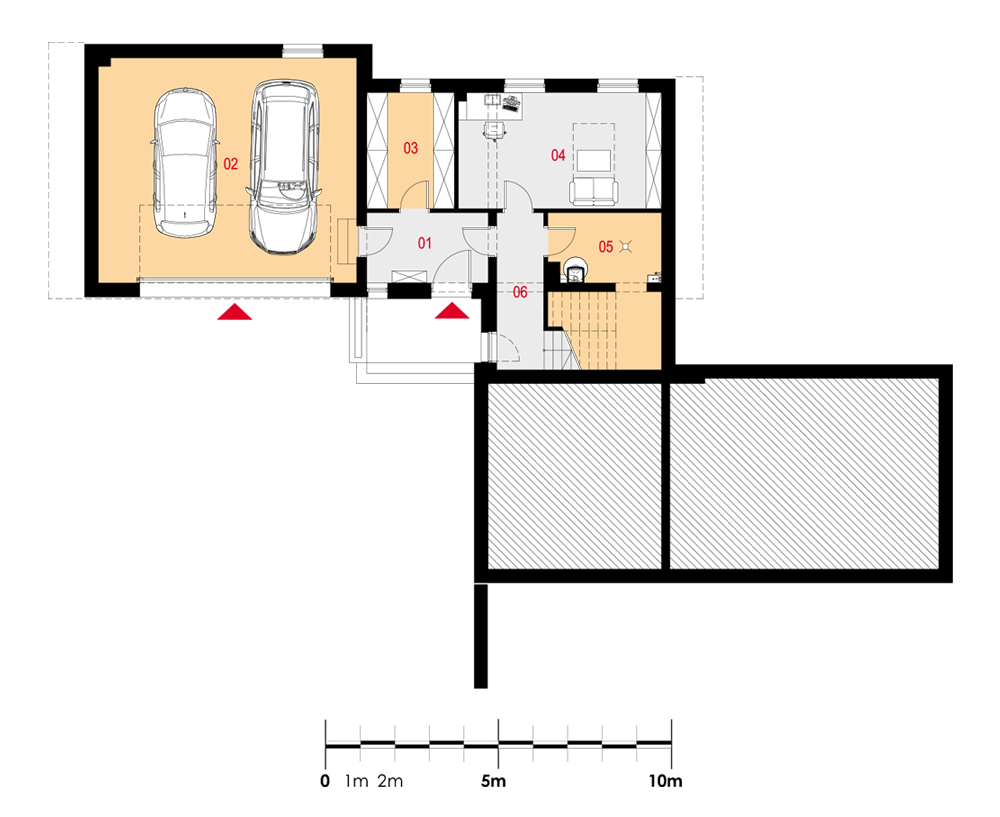

Rzuty

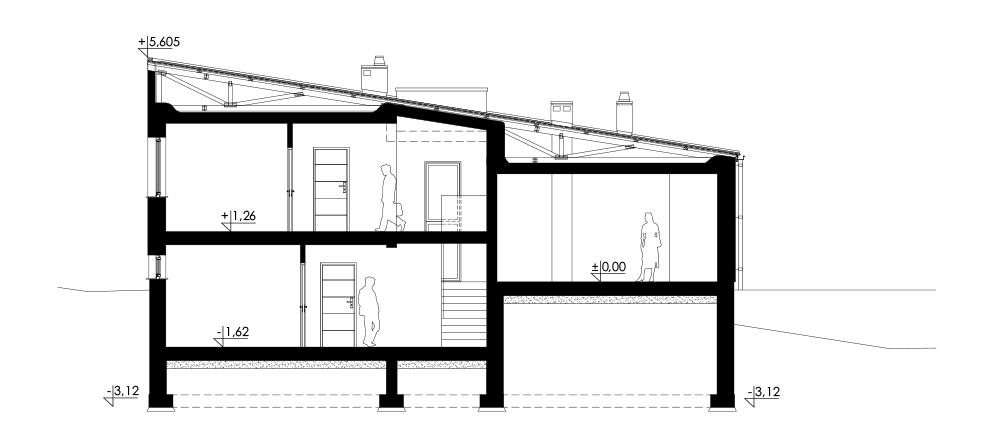

Przekrój

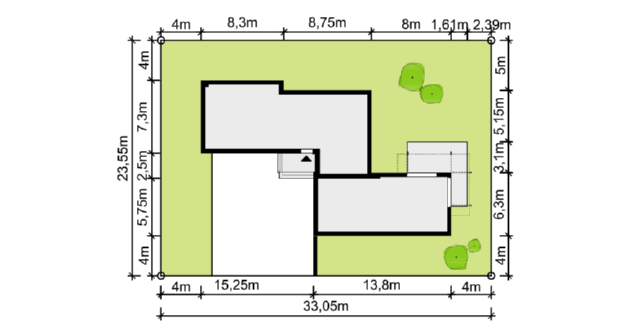

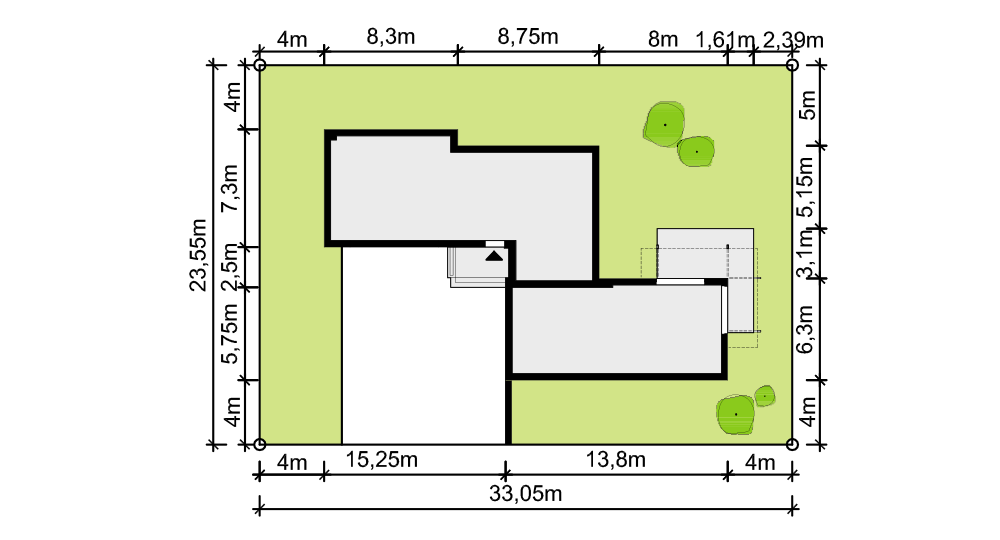

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​25,05m x 15,55m

Wymagane wymiary działki (szerokość x głębokość): 33,05m x 23,55m

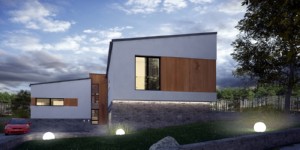

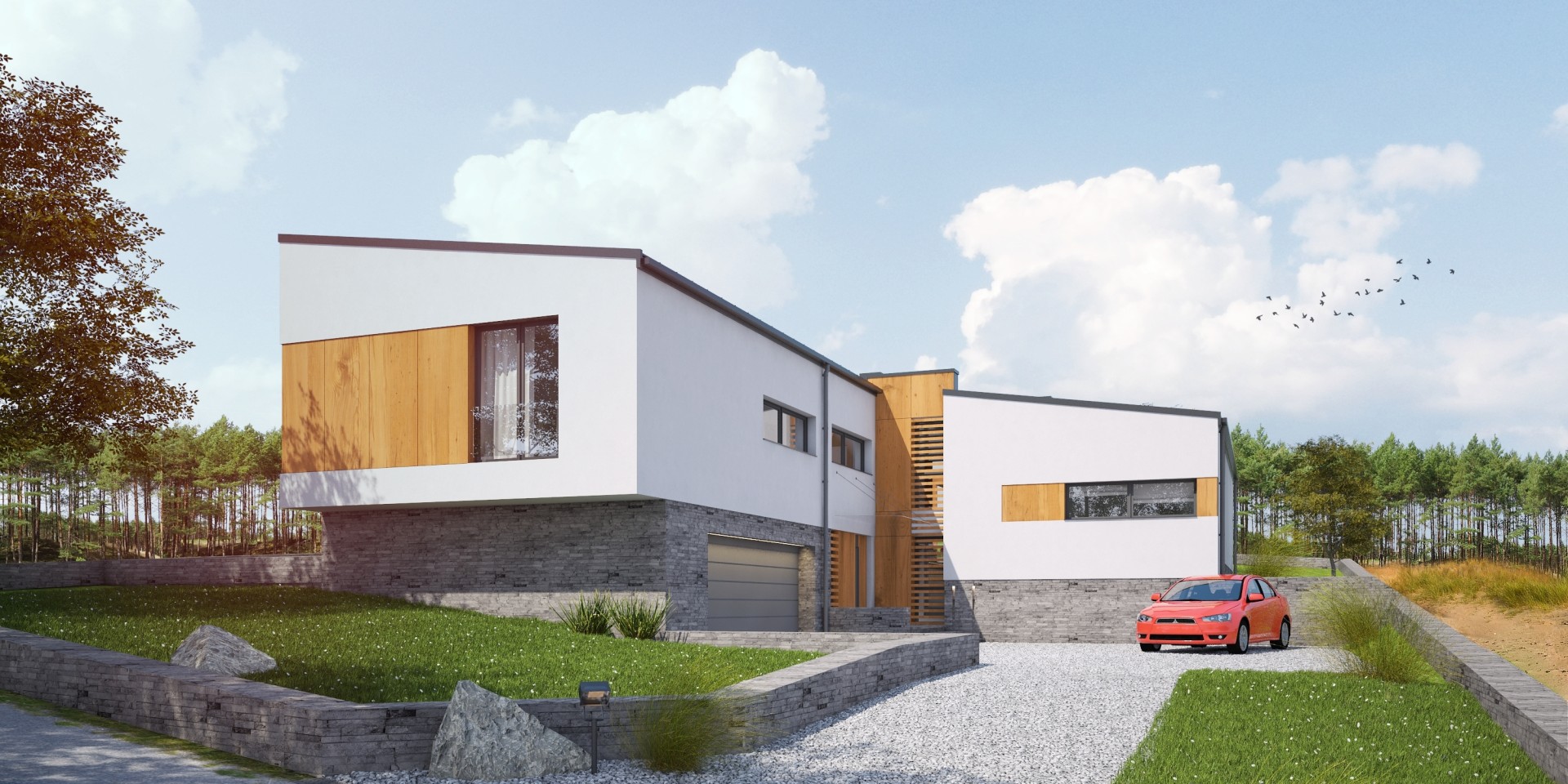

Wizualizacje

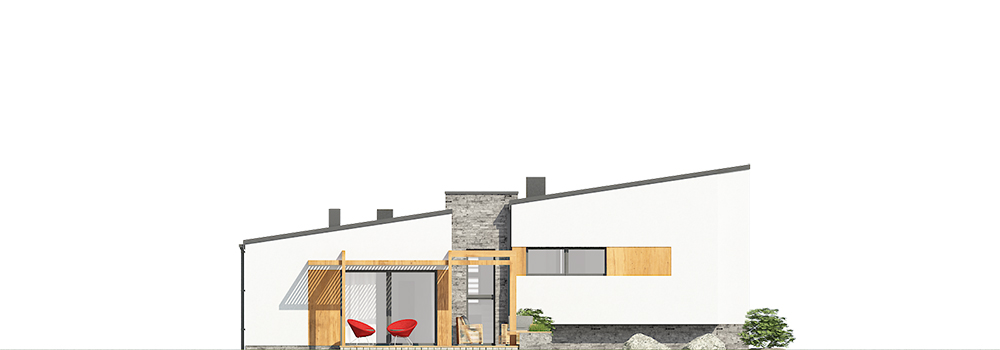

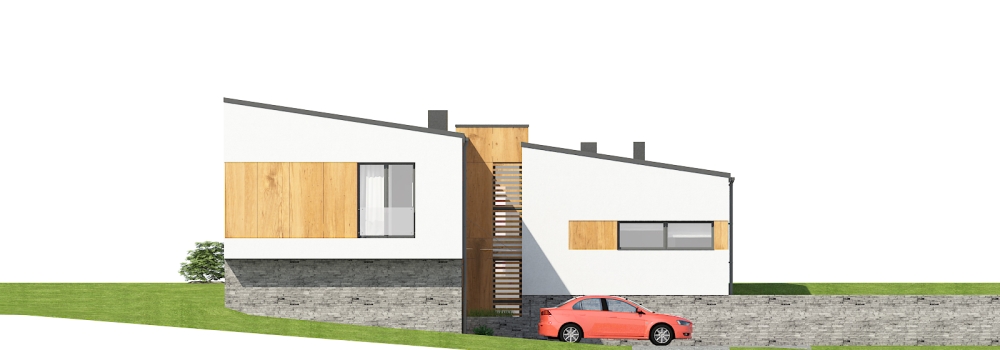

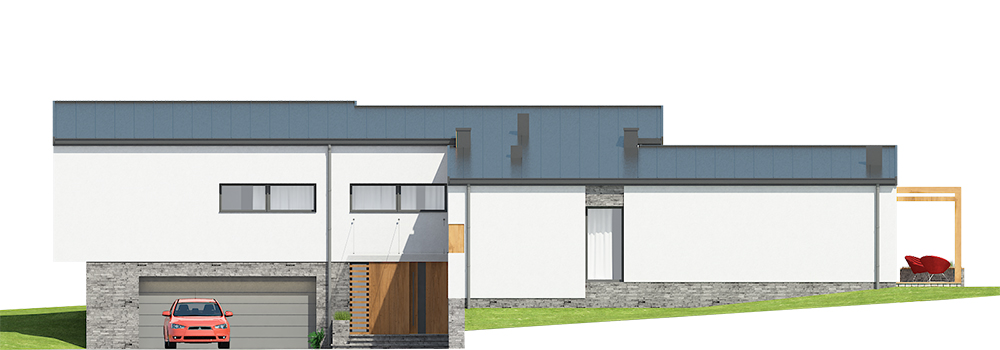

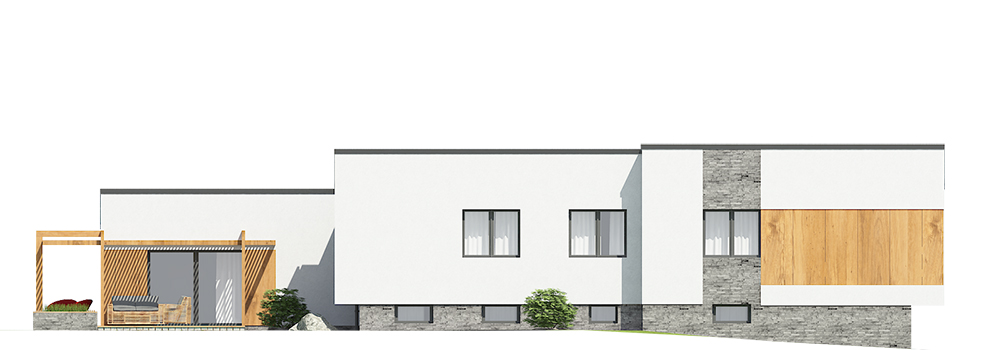

Elewacje

Opis projektu

Nowoczesny i luksusowy piętrowy dom jednorodzinny z dachem jednospadowym, wolnostojący, niepodpiwniczony, dwukondygnacyjny z dużym garażem dwustanowiskowym. Budynek przystosowany do dużych różnic w poziomach terenu, włączając w to budowę na niewielkich stokach i spadkach.

Układ funkcjonalny: Pokój dzienny z jadalnią, kuchnia, pokój gościnny, dwa pokoje, sypialnia, dwie łazienki, dwie garderoby, gabinet, studio nagrań, spiżarnia, garaż, dwa pomieszczenia gospodarcze, schowek pod schodami.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: żelbetowe, dwubiegowe ze spocznikiem.

Strop: płyta żelbetowa.

Dach: jednospadowy w konstrukcji wiązarów drewnianych.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.
