Rigidus I G2

Projekt Rigidus I G2
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Rigidus I G2

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
217.88 m2
8.49 m2
37.92 m2
264.39 m2
193.95 m2
1237.40 m3
40°
9.35 m
2


Rzuty

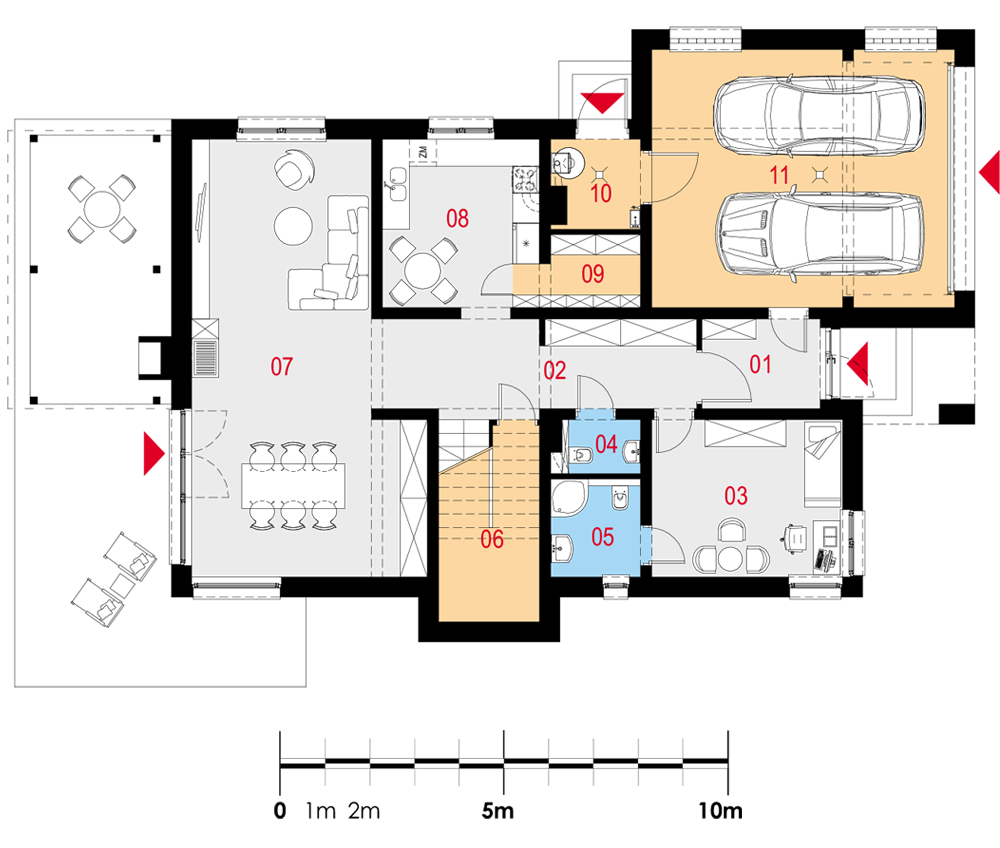

Parter


01 Wiatrołap
02 Komunikacja
03 Pokój
04 Łazienka
05 WC
06 Schowek
07 Salon z jadalnią
08 Kuchnia
09 Spiżarka
10 Pom. gosp.
11 Garaż
5.16 m2
17.01 m2
14.57 m2
4.15 m2
2.35 m2
4.75 (9.45) m2
42.50 m2
12.85 m2
3.22 m2
3.62 m2
37.92 m2

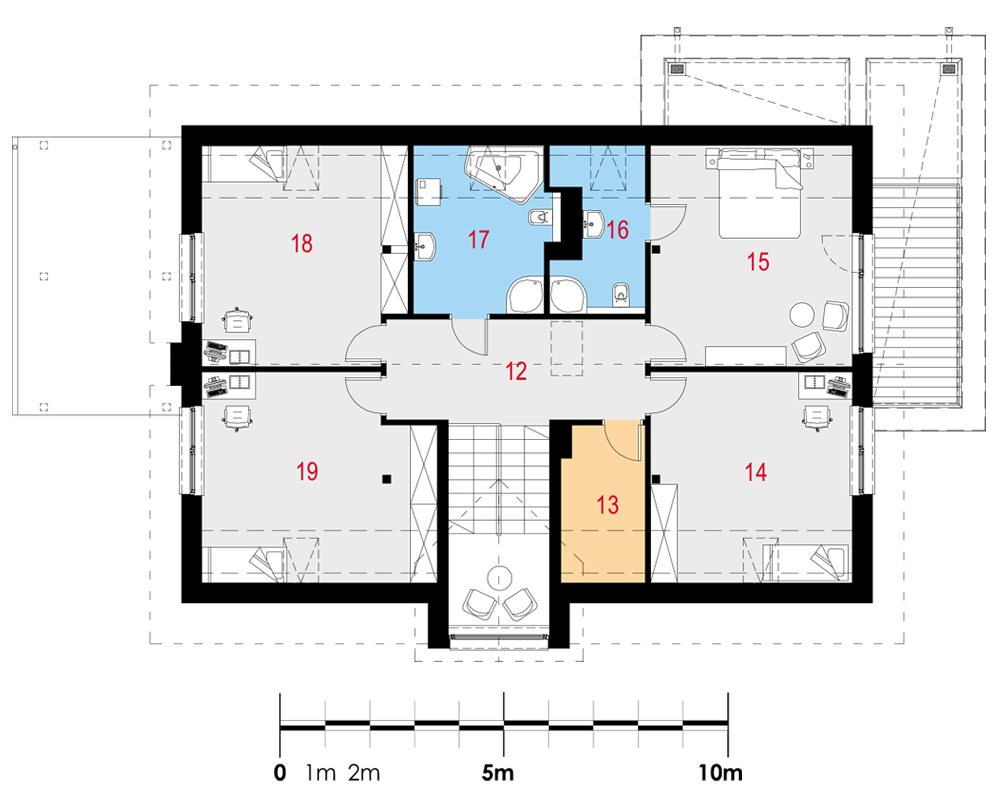

Poddasze


12 Komunikacja
13 Garderoba
14 Pokój
15 Sypialnia
16 Łazienka
17 Łazienka
18 Pokój
19 Pokój
20.82 m2
5.18 (6.34) m2
18.51 (20.73) m2
19.55 (21.75) m2
5.48 (6.79) m2
8.82 (10.81) m2
18.77 (21.53) m2
19.16 (22.74) m2

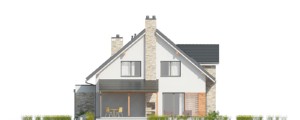

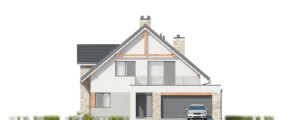

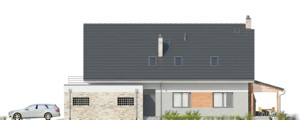

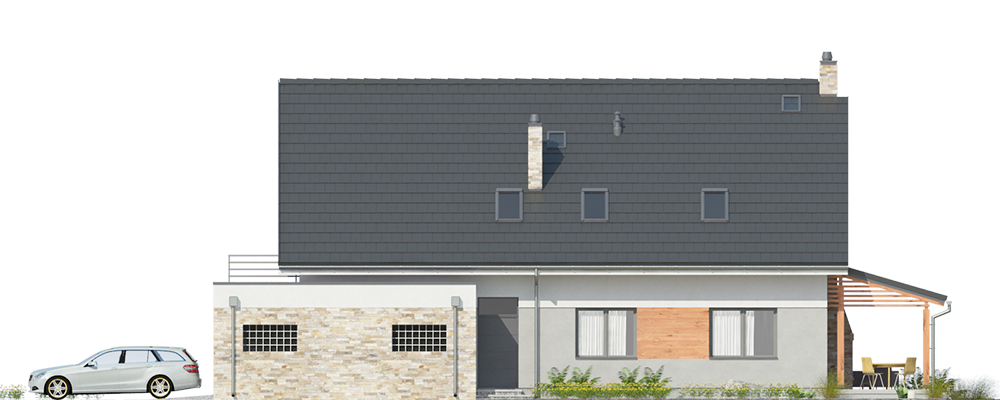

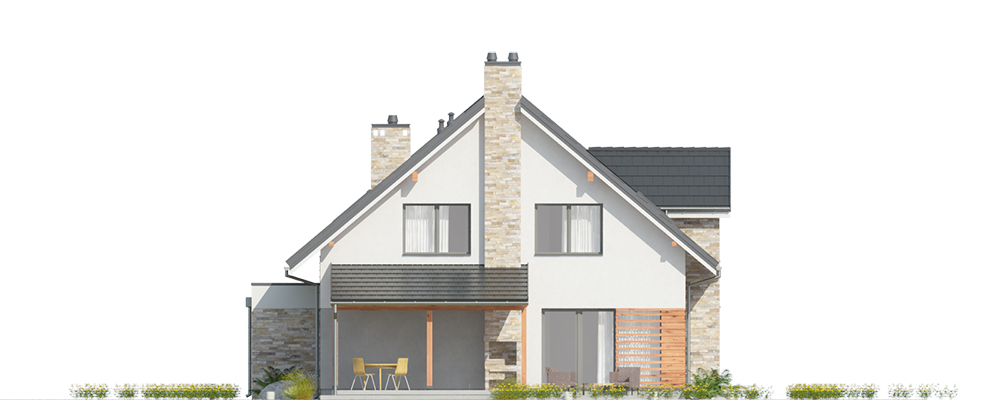

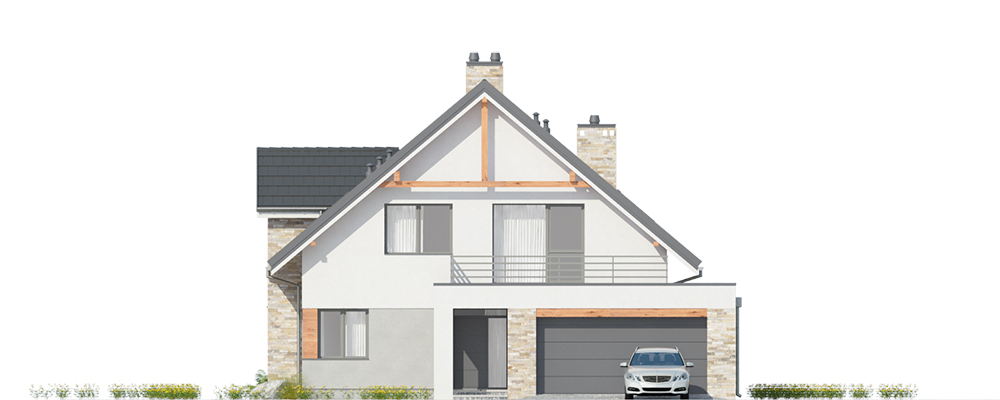

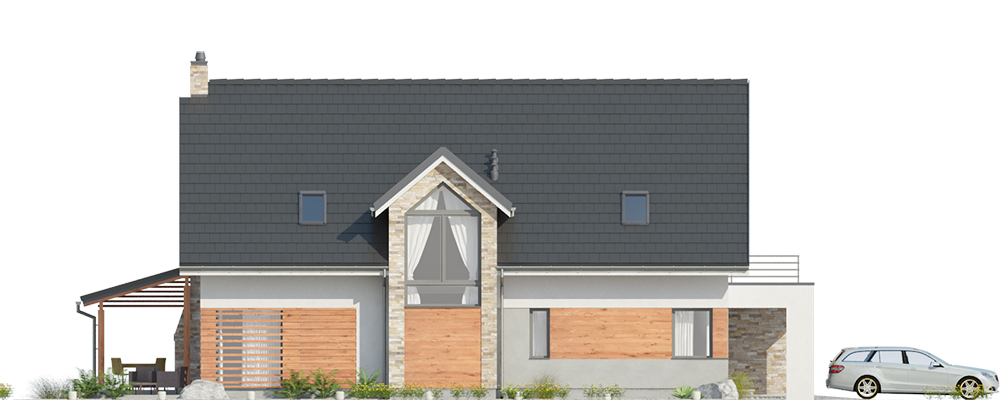

Elewacje

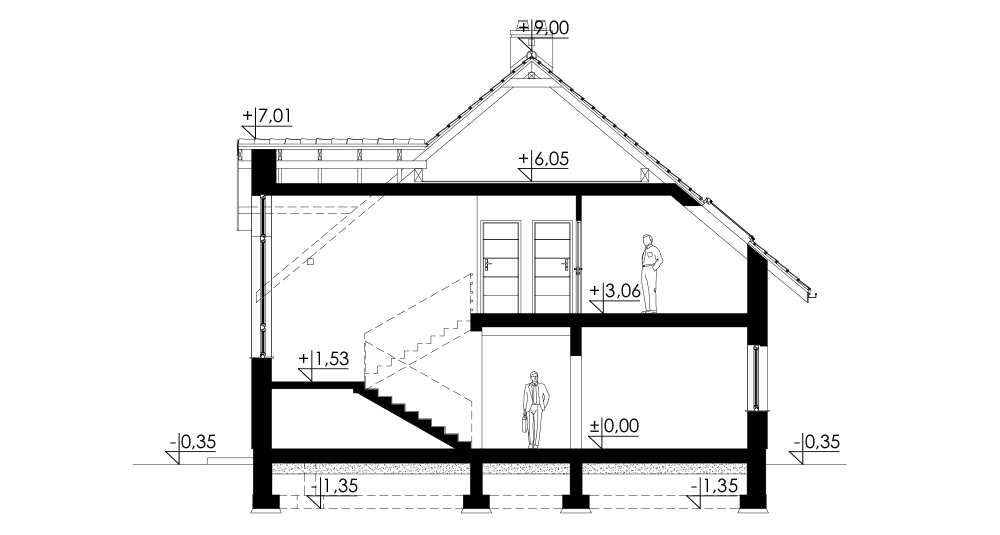

Przekrój

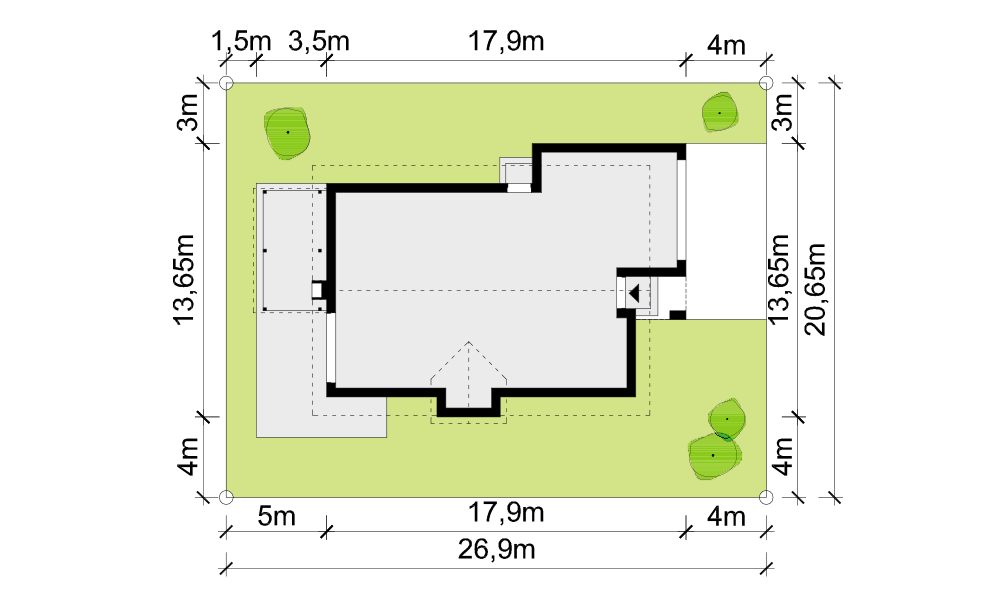

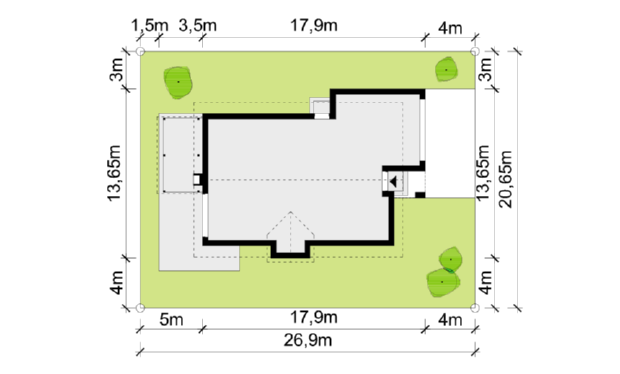

Usytuowanie na działce


Opis projektu

Duży dom jednorodzinny, wolnostojący, niepodpiwniczony z poddaszem użytkowym i garażem na dwa samochody, wysuniętym z  bryły budynku o dachu płaskim.

Układ funkcjonalny:

Pokój dzienny z jadalnią i z wyjściem na taras, kuchnia, pięć pokojów, trzy łazienki, WC, garderoba, schowek, spiżarka, garaż, pomieszczenie gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy Wienerberger o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: żelbetowe, dwubiegowe ze spocznikiem.

Strop: płyta żelbetowa.

Ściana kolankowa: wysokość - 121,5cm.

Dach: nad częścią mieszkalną: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną; nad częścią garażową: stropodach niewentylowany żelbetowy, pokryty membraną dachową z warstwą dociążającą ze żwiru.

Kocioł: gazowy lub na paliwo stałe.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.
