Efficax I

Projekt Efficax I
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Efficax I

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
207.17 m2
13.63 m2
0.00 m2
222.80 m2
257.65 m2
910.95 m3

4.54 m
1


Rzuty

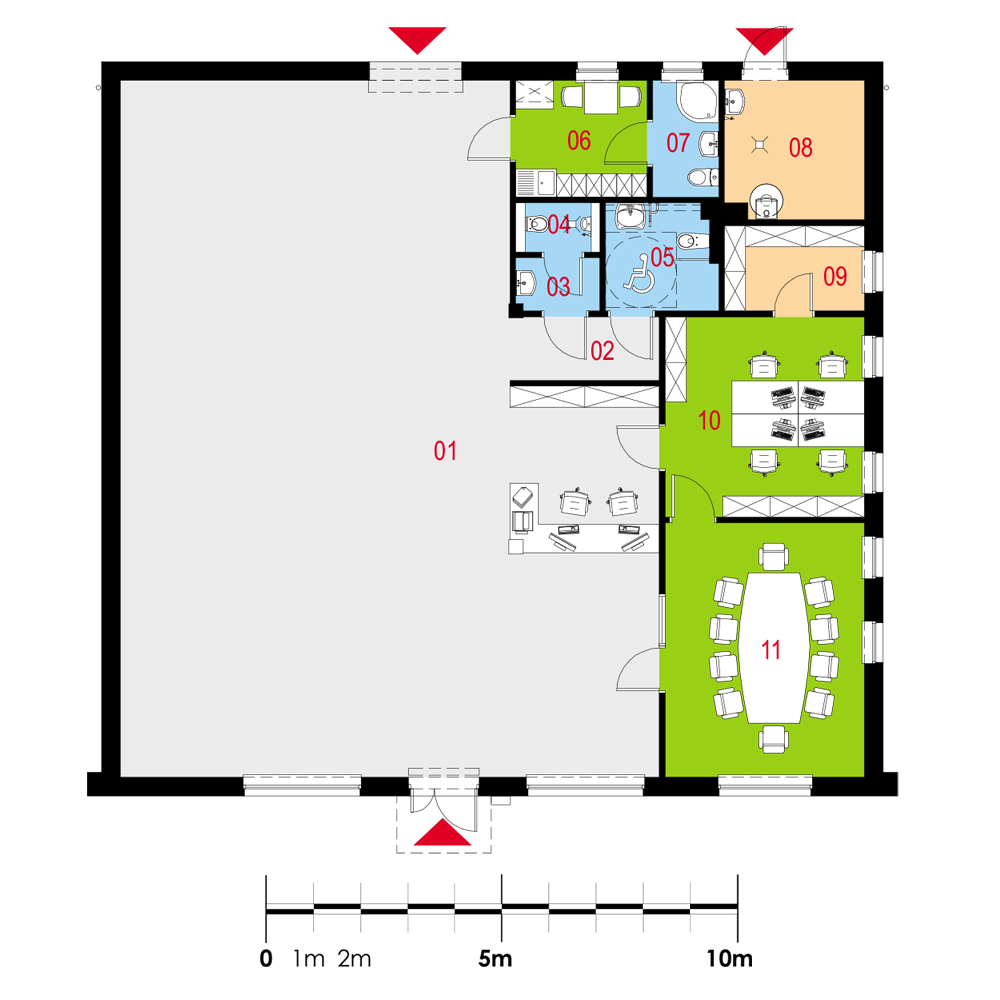

Parter


01 Sala sprzedaży
02 Korytarz
03 Przedsionek
04 WC
05 WC
06 Pom. socjalne
07 Łazienka
08 Kotłownia
09 Archiwum
10 Biuro
11 Pokój konferenc.
144.06 m2
4.19 m2
1.95 m2
1.81 m2
5.24 m2
6.73 m2
3.40 m2
8.38 m2
5.25 m2
17.53 m2
22.26 m2

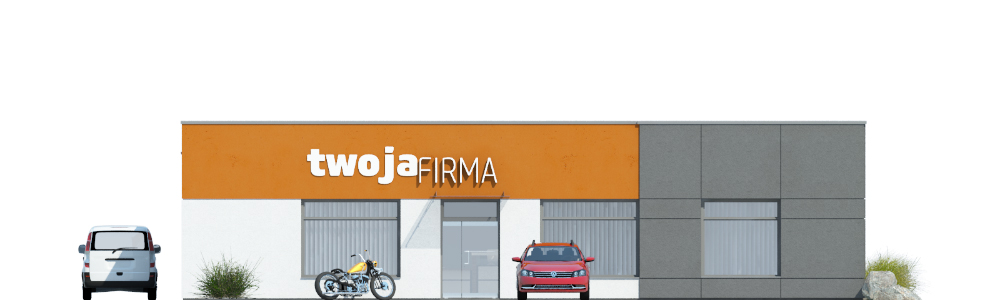

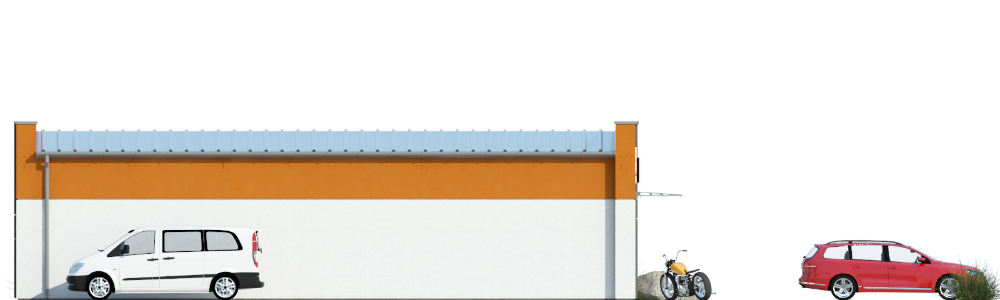

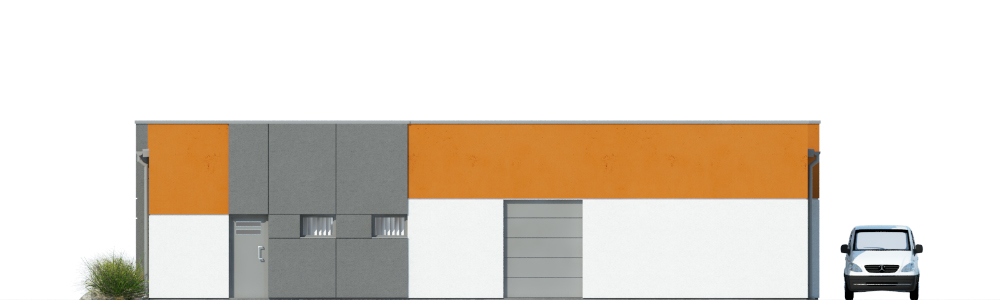

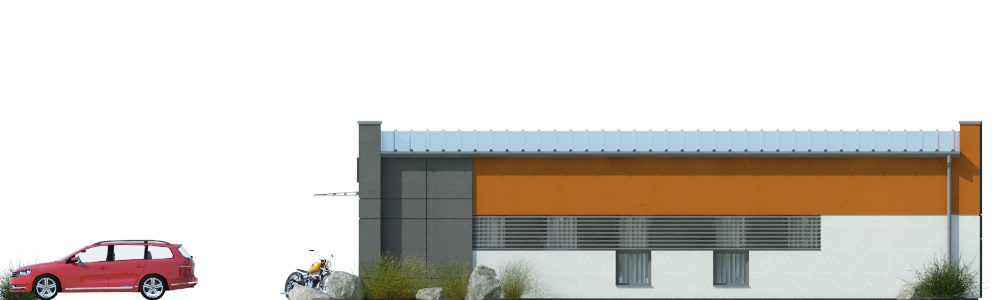

Elewacje

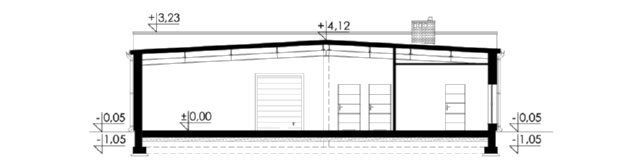

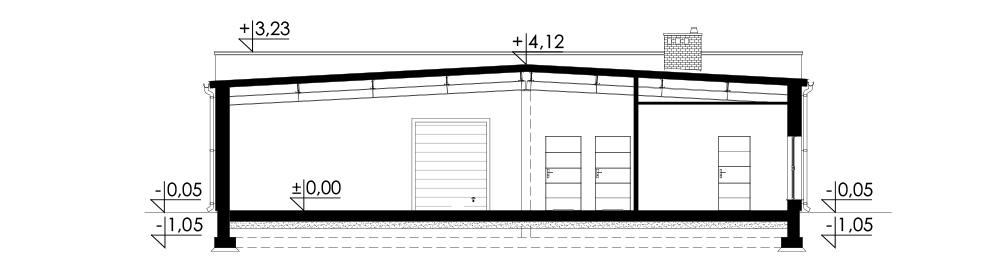

Przekrój

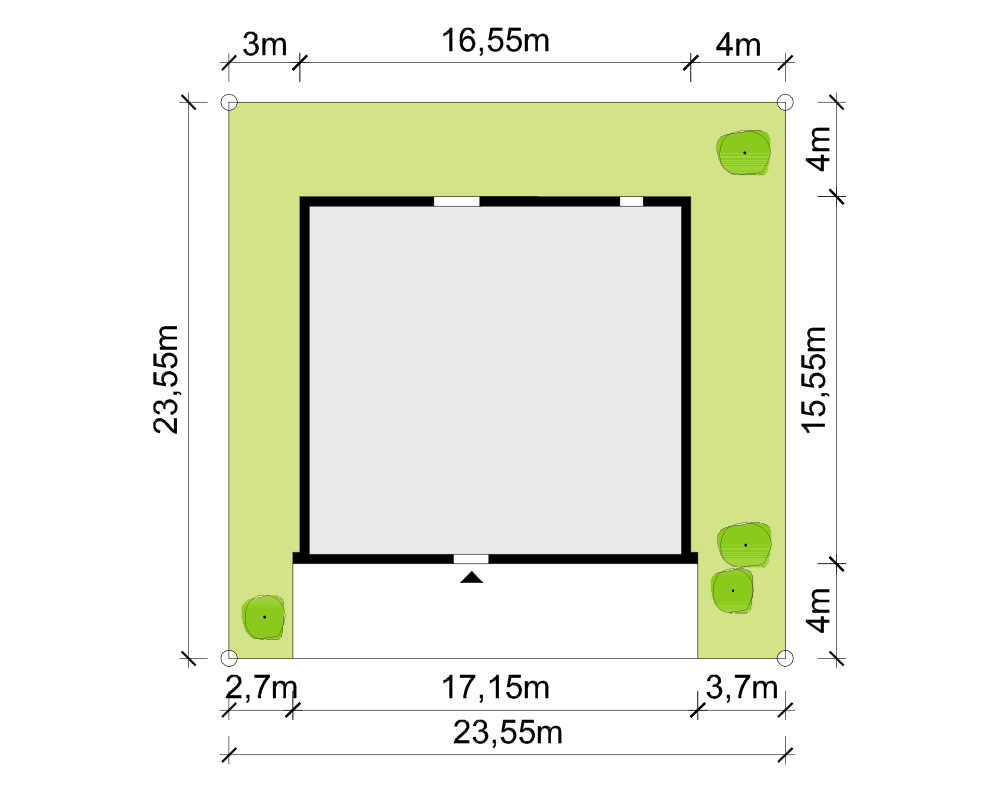

Usytuowanie na działce


Opis projektu

Budynek usługowy wolnostojący, niepodpiwniczony, jednokondygnacyjny, przeznaczony pod usługę handlową. Prosta konstrukcja i zminimalizowana ilość słupów we wnętrzu budynku pozwala na dowolne zaaranżowanie powierzchni pod różnego rodzaju usługę.

Układ funkcjonalny:

Sala sprzedaży, pomieszczenie socjalne, łazienka, WC, WC dla niepełnosprawnych, kotłownia, biuro, archiwum, pokój konferencyjny.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 15cm + tynk.

Dach: w konstrukcji stalowej w układzie dźwigarów dwuteowych, pokrycie stanowią płyty warstwowe z rdzeniem z wełny mineralnej BALEXTHERM-MW-R o grubości 15cm firmy BALEXMETAL.

Źródło ciepła: kocioł gazowy, pompa ciepła, fotowoltaika. Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Wentylacja: mechaniczna nawiewno-wywiewna bez odzysku ciepła.

Stolarka okienna i drzwiowa: okna i drzwi PVC, brama załadunkowa segmentowa.
