Aeternus I PG2

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Aeternus I PG2

powierzchnia użytkowa podstawowa:

203,96 m²

powierzchnia pomocnicza:

84,60 m²

powierzchnia garażu:

59,32 m²

powierzchnia razem:

347,88 m²

powierzchnia zabudowy:

355,70 m²

kubatura:

1 403,14 m³

dach:

płaski

kąt nachylenia dachu:

1°

wymiary budynku (szer. x głęb.):

28,15 m x 16,40 m

wysokość budynku w kalenicy:

4,52 m

liczba kondygnacji nadziemnych:

1

liczba pokoi z salonem:

5

liczba łazienek i WC:

3

stanowiska postojowe w garażu:

2

Minimalne wymiary działki* (szer. x głęb.):

35,15 m x 23,40 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

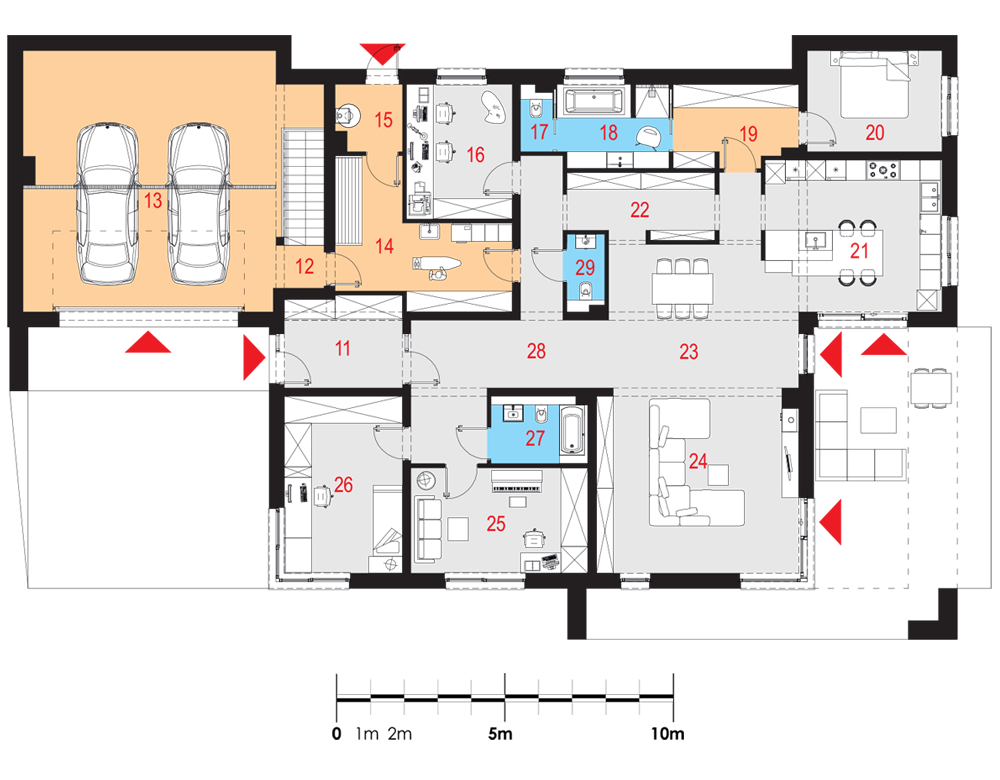

Rzuty

Przekrój

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): 28,15m x 16,40m

Wymagane wymiary działki (szerokość x głębokość): 35,15m x 23,40m

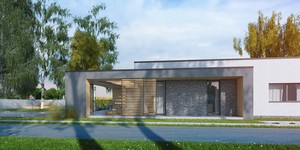

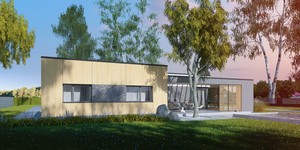

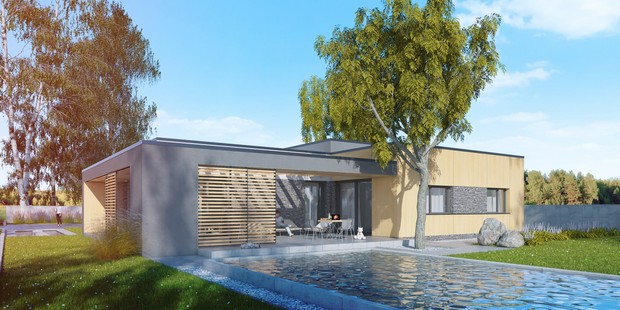

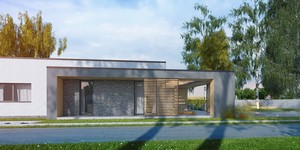

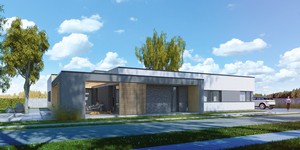

Wizualizacje

Elewacje

Opis projektu

Nowoczesny komfortowy dom jednorodzinny z płaskim dachem, wolnostojący, częściowo podpiwniczony z dużym garażem dwustanowiskowym zdolnym pomieścić również sprzęt sportowy i rekreacyjny oraz zadaszonym tarasem.

Układ funkcjonalny:

Pokój dzienny, jadalnia oraz kuchnia z wyjściem na taras, cztery pokoje, dwa WC, dwie łazienki, garderoba, pralnia z suszarnią,  trzy pomieszczenia gospodarcze, schowek pod schodami, garaż.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: piwnica-parter: żelbetowe jednobiegowe ze spocznikiem.

Strop: płyta żelbetowa.

Stropodach: stropodach niewentylowany żelbetowy, pokryty membraną dachową z warstwą dociążającą ze żwiru.

Zadaszenia tarasu: zadaszenie na podkonstrukcji stalowej z wypełnieniem z belek drewnianych.

Stolarka okienna i drzwiowa: okna i drzwi PVC, żaluzje zewnętrzne, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.
