Tutus I G2

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Tutus I G2

powierzchnia użytkowa podstawowa:

168,47 m²

powierzchnia pomocnicza:

62,21 m²

powierzchnia garażu:

274,18 m²

powierzchnia razem:

504,86 m²

powierzchnia zabudowy:

332,30 m²

kubatura:

2 287,40 m³

dach:

dwuspadowy

kąt nachylenia dachu:

20°

wymiary budynku (szer. x głęb.):

19,90 m x 18,65 m

wysokość budynku w kalenicy:

6,89 m

liczba kondygnacji nadziemnych:

1

liczba pokoi z salonem:

5

liczba łazienek i WC:

2

stanowiska postojowe w garażu:

2

Minimalne wymiary działki* (szer. x głęb.):

27,90 m x 26,65 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

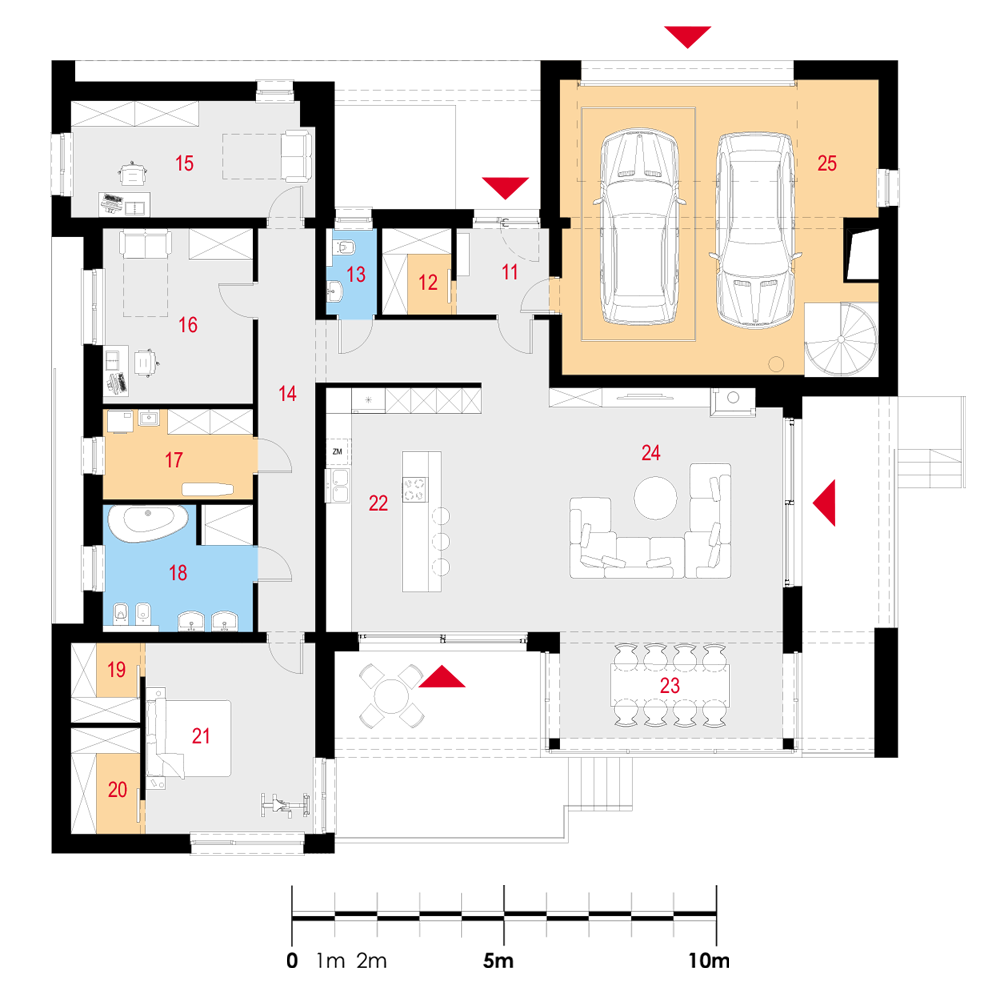

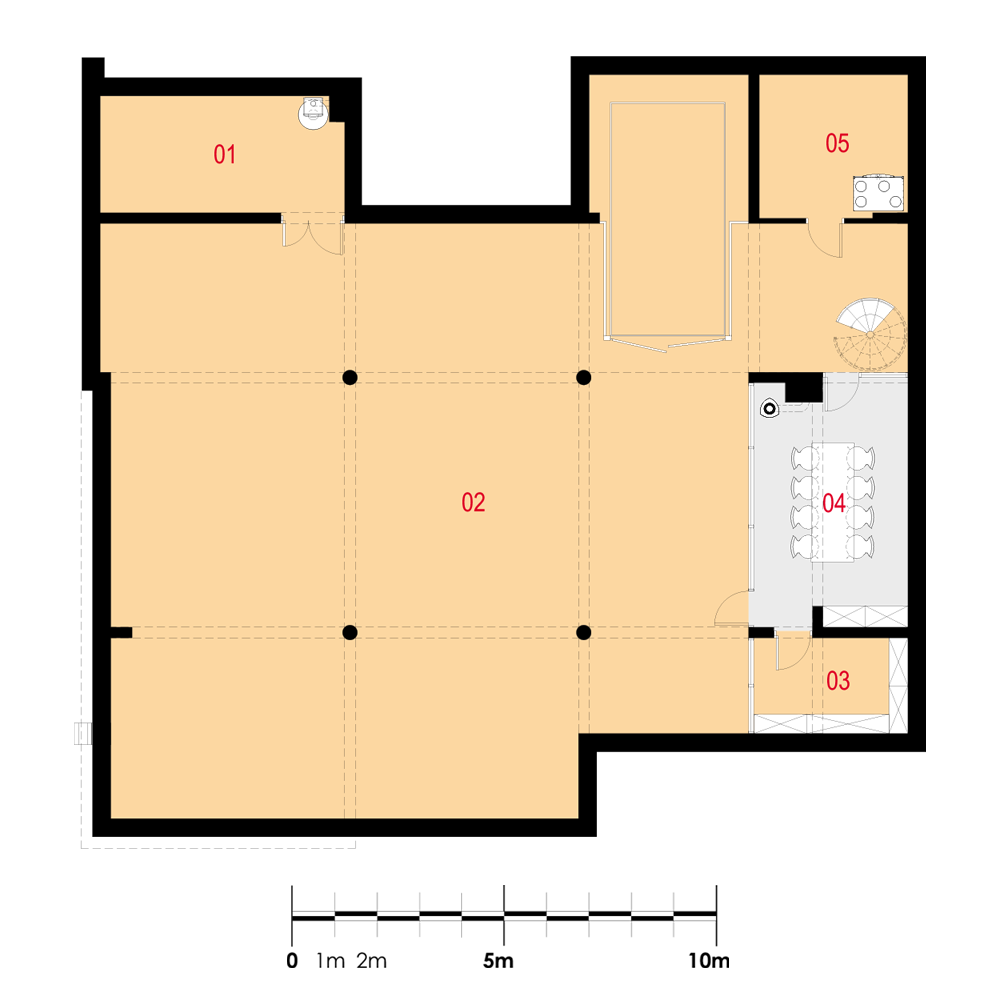

Rzuty

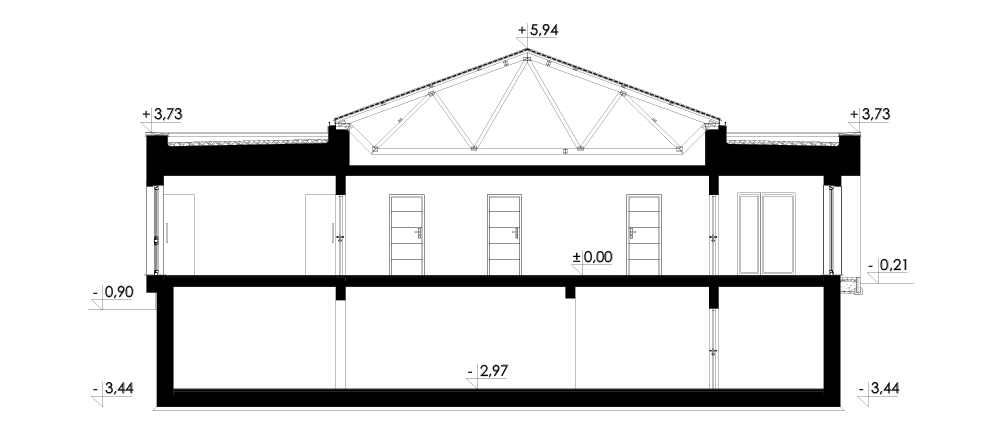

Przekrój

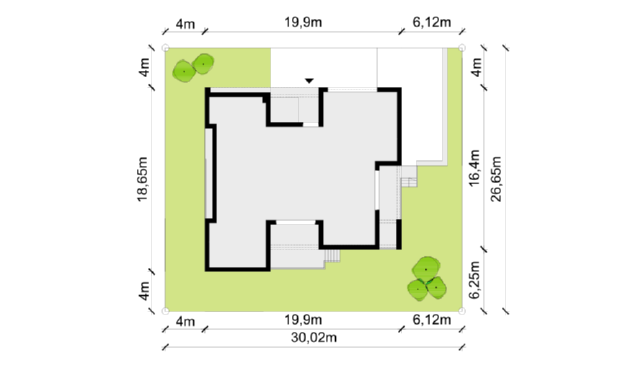

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​19,90m x 18,65m

Wymagane wymiary działki (szerokość x głębokość): 30,02m x 26,65m

Wprowadzając drobne zmiany adaptacyjne, takie jak:

• zmniejszenie tarasu,

minimalne wymagane wymiary działki wyniosą: 27,90m x 26,65m

Wizualizacje

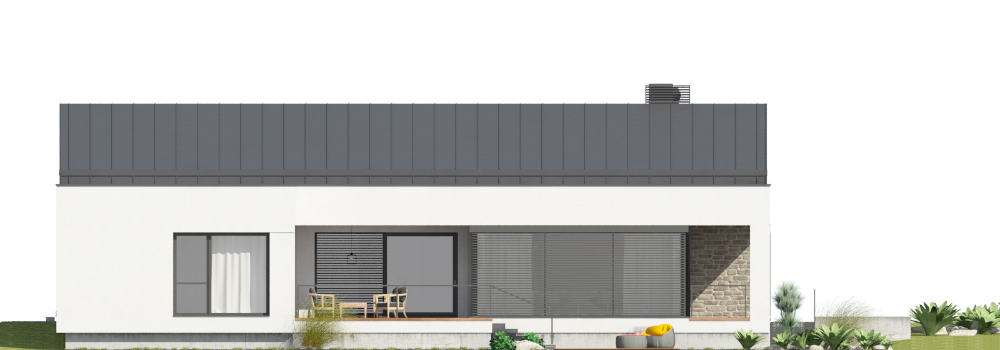

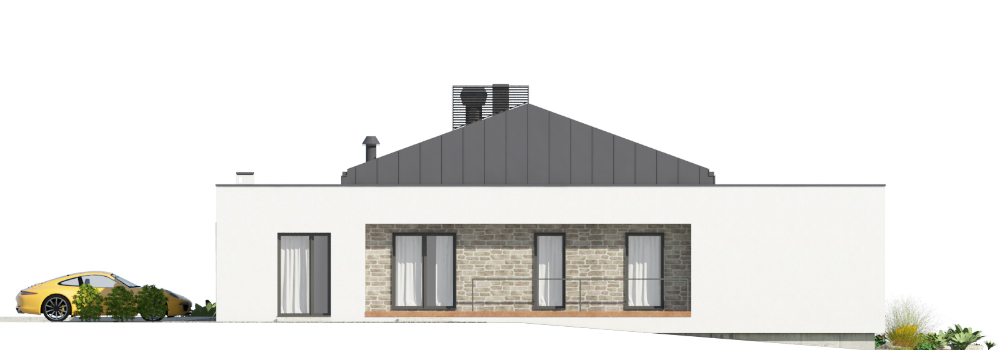

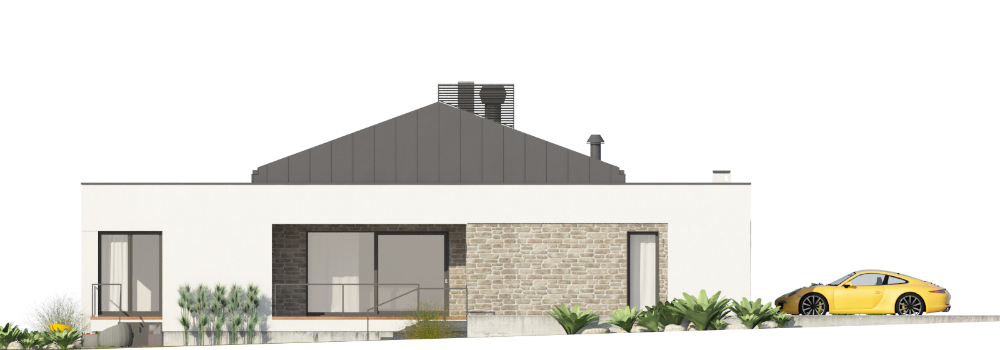

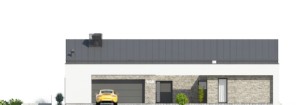

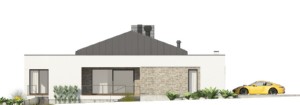

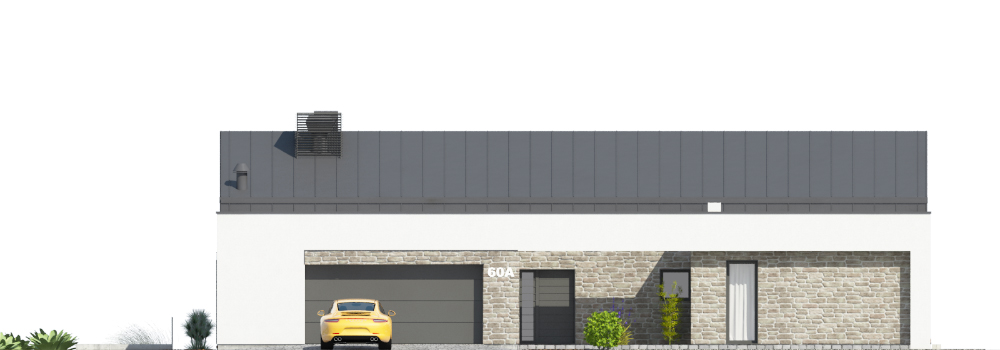

Elewacje

Opis projektu

Nowoczesny luksusowy dom jednorodzinny, parterowy, wolnostojący, podpiwniczony z garażem dwustanowiskowym na parterze oraz przestrzenią garażową w piwnicy - w sam raz dla kolekcjonera samochodów. Dodatkowo w piwnicy strefa hobby.

Układ funkcjonalny:

Pokój dzienny, kuchnią oraz jadalnia z wyjściem na taras, trzy pokoje, łazienka, WC, trzy garderoby, pralnia, dwa pomieszczenia gospodarcze, piwniczka na wina, dwa garaże, pokój hobby w piwnicy.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Ściany piwnic: żelbetowe monolityczne o gr.25cm + polistyren ekstrudowany URSA o gr. 18cm i bloczki betonowe o gr. 25cm.

Strop: płyta żelbetowa.

Schody: systemowe metalowe - spiralne.

Stropodach: stropodach niewentylowany żelbetowy, pokryty membraną dachową z warstwą dociążającą ze żwiru.

Dach: dwuspadowy, konstrukcja drewniana, prefabrykowana wiązarowa, pokryty arkuszami blachy.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety i żaluzje zewnętrzne, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: mechaniczna z odzyskiem ciepła i mechaniczna wywiewna z garażu.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.
