Simplex III G1

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Simplex III G1

powierzchnia użytkowa podstawowa:

106,26 m²

powierzchnia pomocnicza:

14,55 m²

powierzchnia garażu:

26,69 m²

powierzchnia razem:

147,50 m²

powierzchnia zabudowy:

119,47 m²

kubatura:

731,51 m³

dach:

dwuspadowy

kąt nachylenia dachu:

38°

wymiary budynku (szer. x głęb.):

13,15 m x 9,65 m

wysokość budynku w kalenicy:

7,93 m

liczba kondygnacji nadziemnych:

liczba pokoi z salonem:

liczba łazienek i WC:

stanowiska postojowe w garażu:

Minimalne wymiary działki* (szer. x głęb.):

21,15 m x 17,65 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

Dodaj do porównania
Przejdź do porównywarki

Pobierz kartę projektu

Cena projektu: ~~4200,00 zł~~
RABAT: 1000,00 zł

Pobierz rysunki poglądowe

Cena po rabacie: 3200,00 zł

Rabat: od 2026-07-07 do 2026-07-16

Zamów projekt

Najniższa cena z ostatnich 30 dni przed obniżką: 3200,00 zł

Rzuty

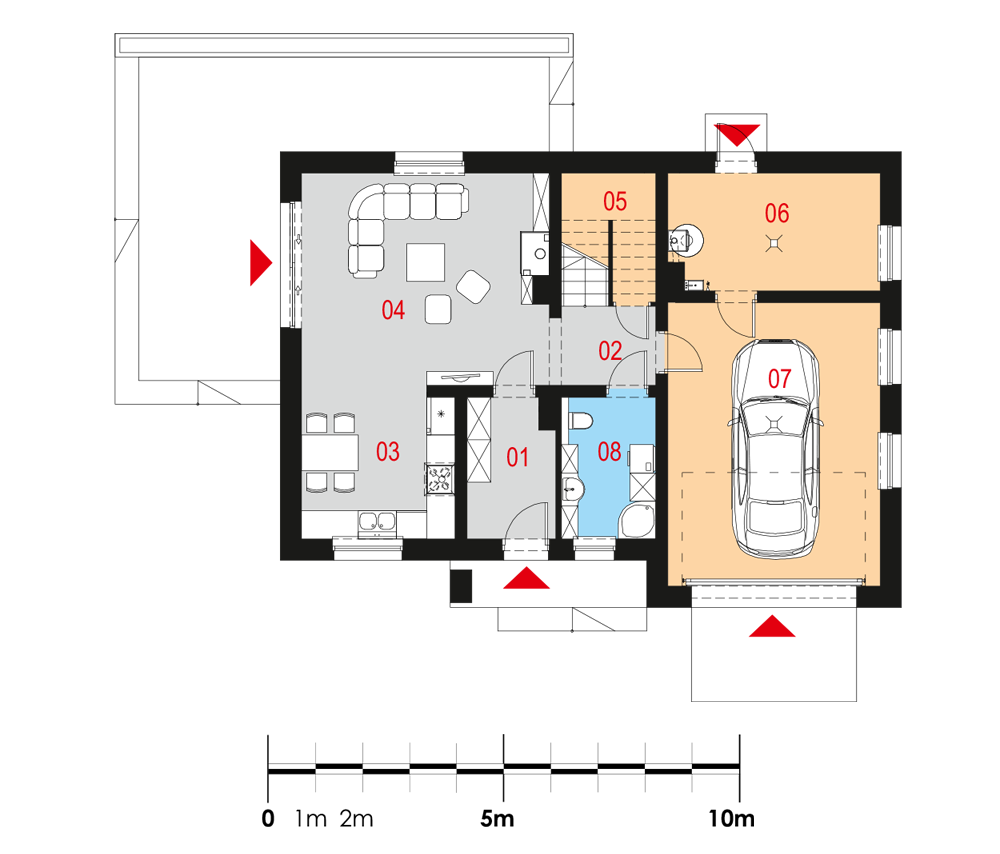

Parter

nr i nazwa pomieszczenia

pow. netto

pow. użytkowa

01 Wiatrołap
02 Komunikacja
03 Kuchnia z jadalnią
04 Pokój dzienny
05 Schowek
06 Pom. gosp.
07 Garaż
08 Łazienka

5,24 m²
3,25 m²
10,26 m²
23,18 m²
4,97 m²
10,82 m²
26,69 m²
5,85 m²

5,24 m²
3,25 m²
10,26 m²
23,18 m²
0,85 m²
10,82 m²
26,69 m²
5,85 m²

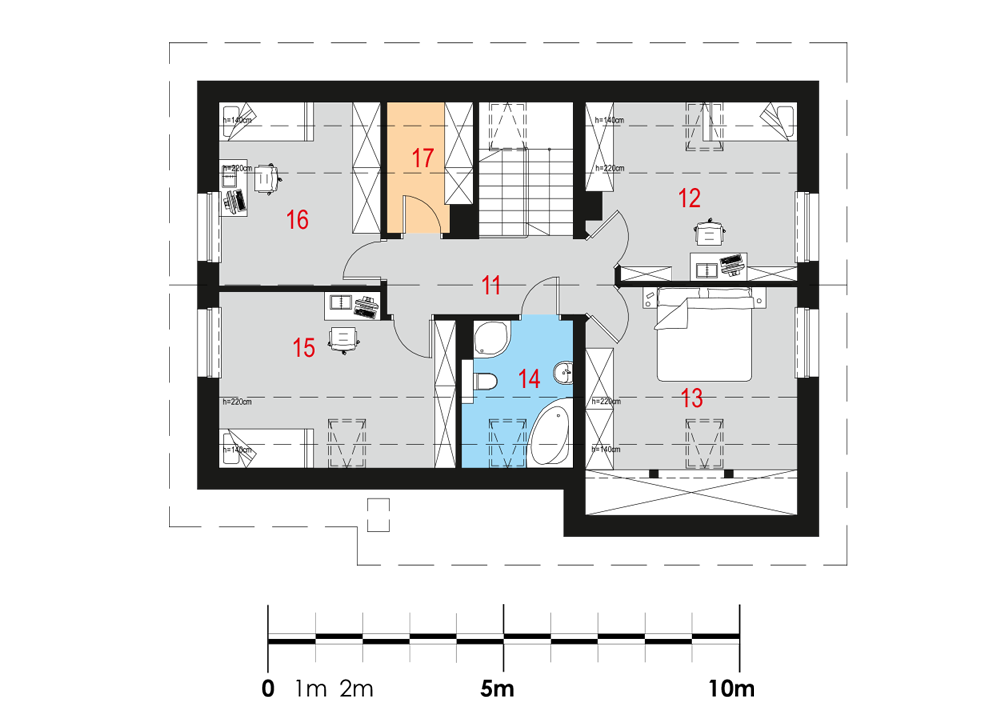

Poddasze

nr i nazwa pomieszczenia

pow. netto

pow. użytkowa

11 Komunikacja
12 Pokój
13 Sypialnia
14 Łazienka
15 Pokój
16 Pokój
17 Suszarnia

12,87 m²
16,08 m²
21,15 m²
7,02 m²
17,51 m²
13,16 m²
4,65 m²

7,34 m²
11,68 m²
12,34 m²
4,73 m²
12,60 m²
9,81 m²
2,88 m²

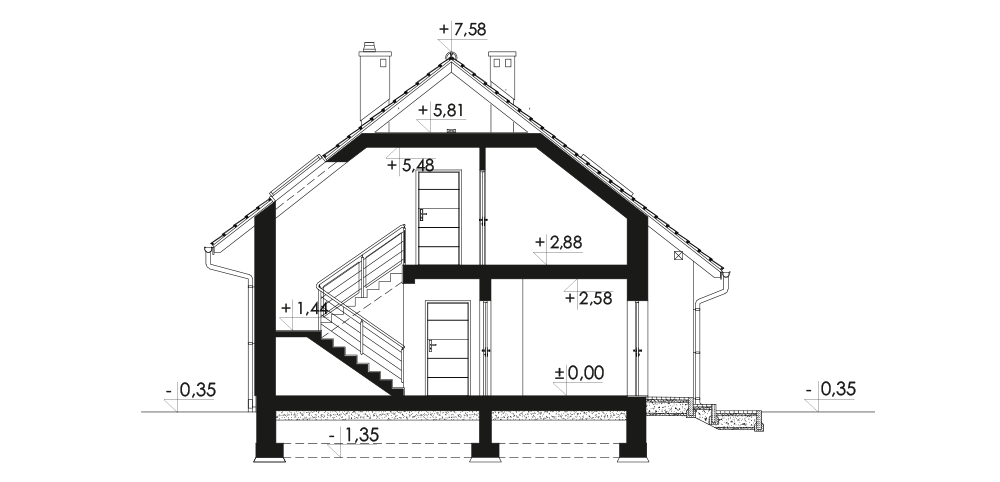

Przekrój

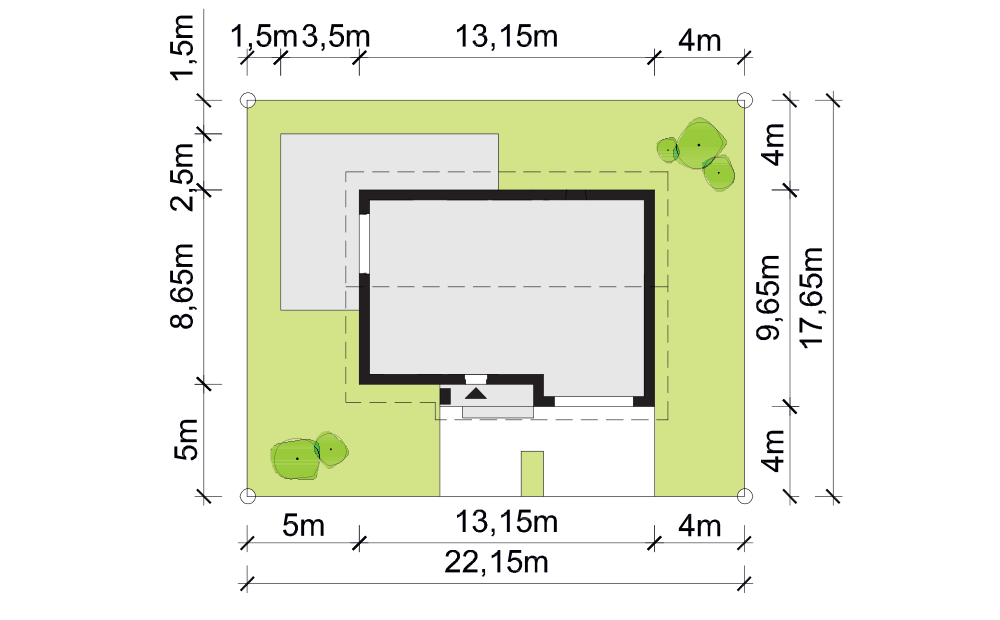

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): 13,15m x 9,65m

Wymagane wymiary działki (szerokość x głębokość): 22,15m x 17,65m

Wprowadzając drobne zmiany adaptacyjne, takie jak:

zmniejszenie tarasu,

minimalne wymagane wymiary działki wyniosą: 21,15m x 17,65m

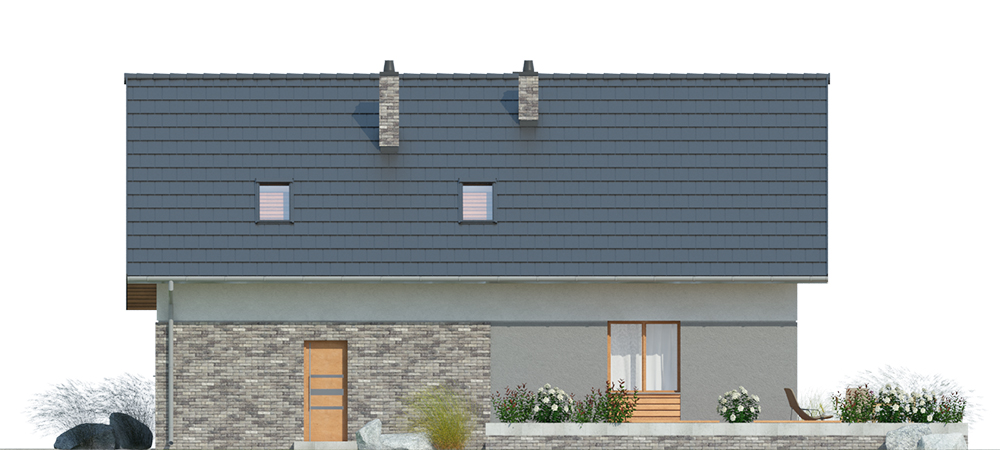

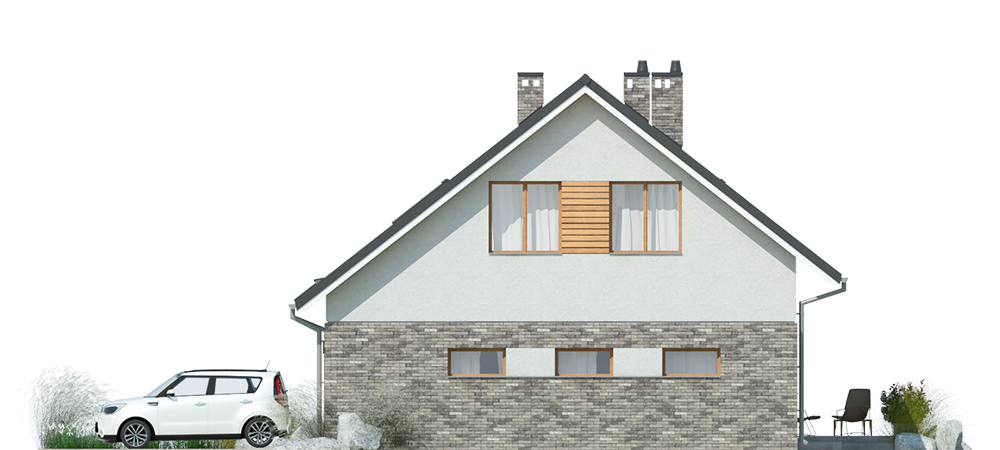

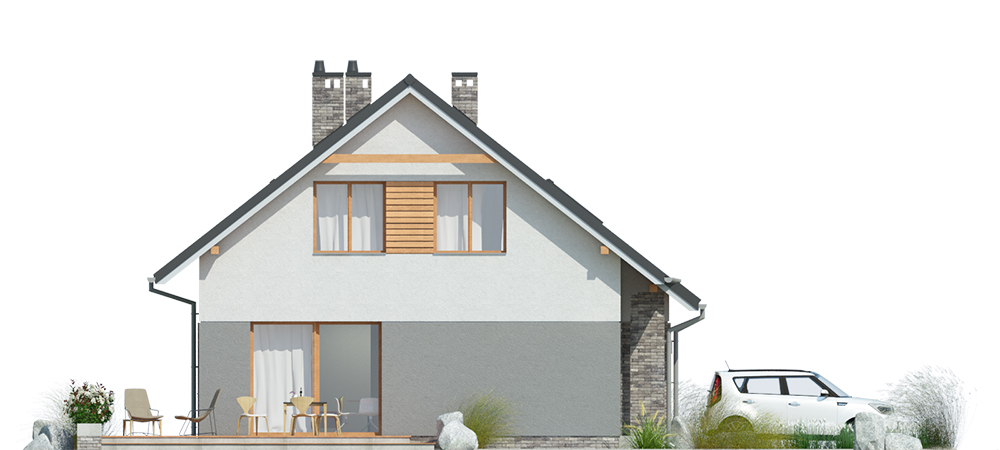

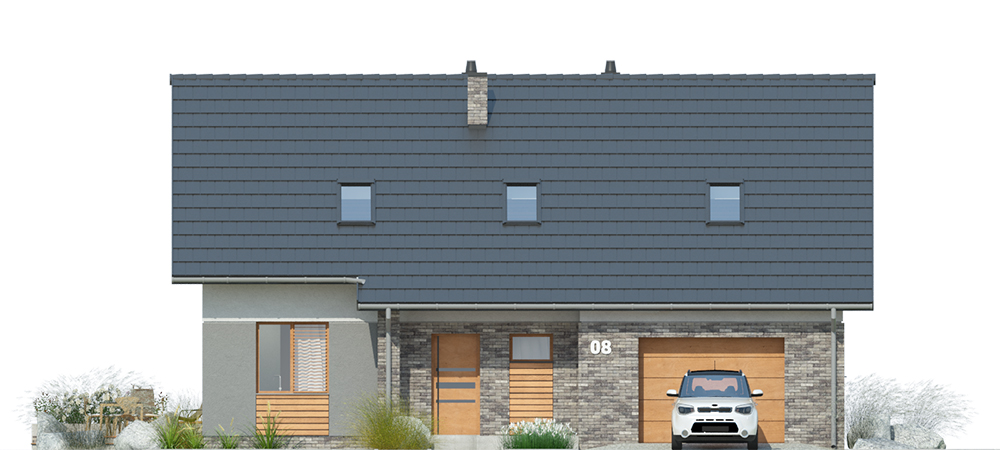

Elewacje

Opis projektu

Dom jednorodzinny, wolnostojący, niepodpiwniczony z poddaszem użytkowym oraz garażem jednostanowiskowym.

Układ funkcjonalny:

Pokój dzienny z wyjściem na taras, kuchnia z jadalnią, cztery pokoje, dwie łazienki, suszarnia, pomieszczenie gospodarcze, garaż.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: płytowe, żelbetowe, monolityczne dwubiegowe.

Strop: płyta żelbetowa monolityczna.

Ściana kolankowa: wysokość 103 cm, wysokość ścianki kolanowej nad garażem 25 cm.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną lub betonową mocowana do łat.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

3 egzemplarze projektu architektoniczno-budowlanego
3 egzemplarze projektu technicznego
Projektowaną charakterystykę energetyczną budynku
Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
Kopię uprawnień budowlanych projektantów
Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.
