Reficio I G2

Projekt Reficio I G2
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Reficio I G2

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
109.25 m2
15.44 m2
36.00 m2
160.69 m2
129.60 m2
798.35 m3
40°
8.33 m
2


Rzuty

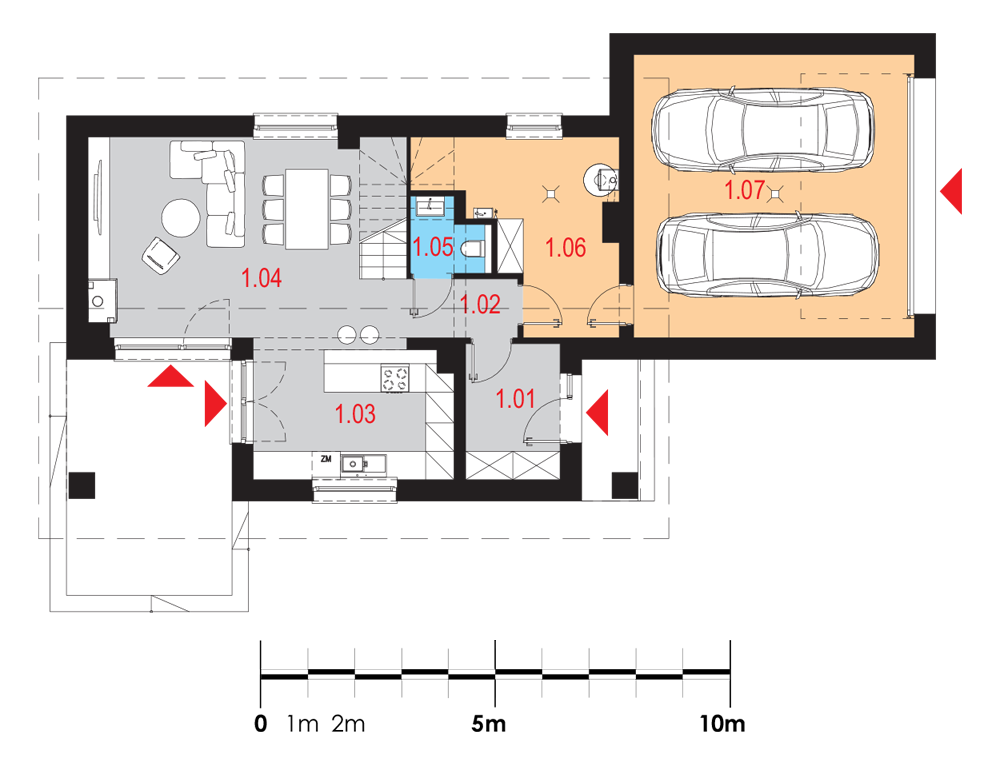

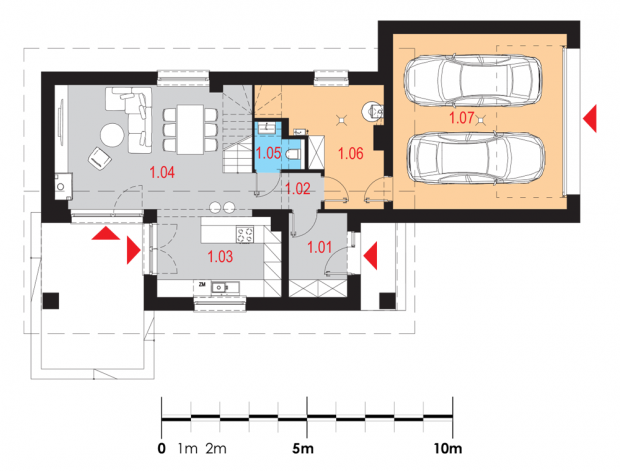

Parter


1.01 Wiatrołap
1.02 Przedpokój
1.03 Kuchnia
1.04 Salon z jadalnią
1.05 WC
1.06 Pom. gospodarcze
1.07 Garaż
5.50 m2
2.94 m2
12.32 m2
28.54 m2
2.32 m2
12.38 m2
36.00 m2

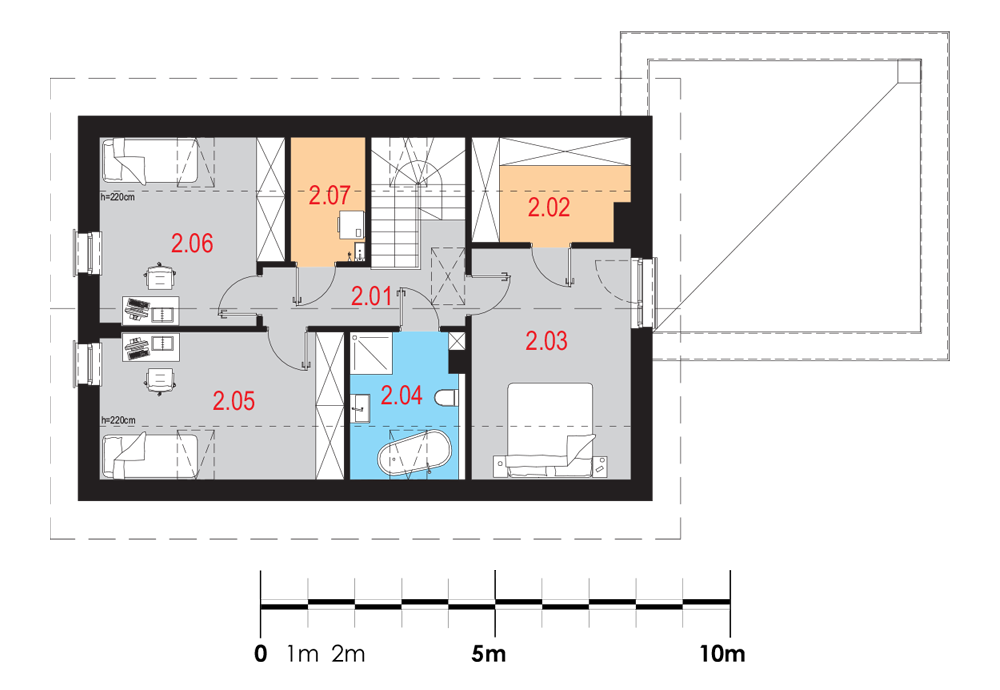

Poddasze


2.01 Komunikacja
2.02 Garderoba
2.03 Sypialnia
2.04 Łazienka
2.05 Pokój
2.06 Pokój
2.07 Pralnia
8.07 m2
4.88 (7.23) m2
14.21 (16.56) m2
5.79 (7.49) m2
12.55 (16.15) m2
12.13 (14.87) m2
3.06 (4.15) m2

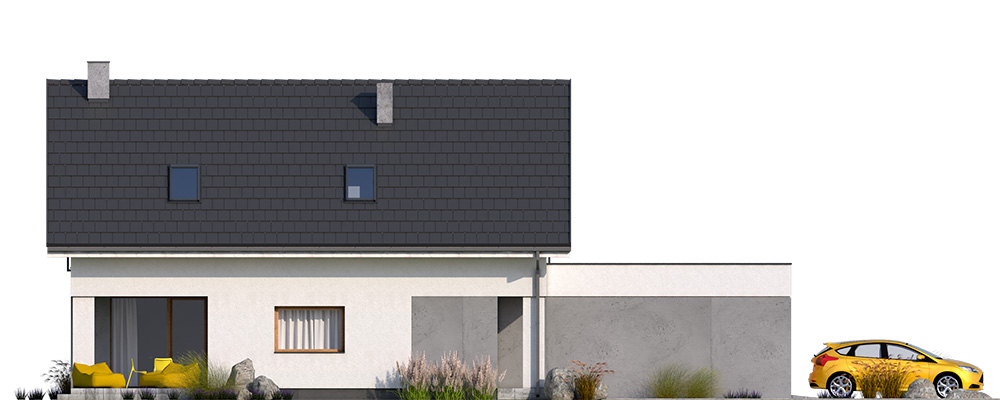

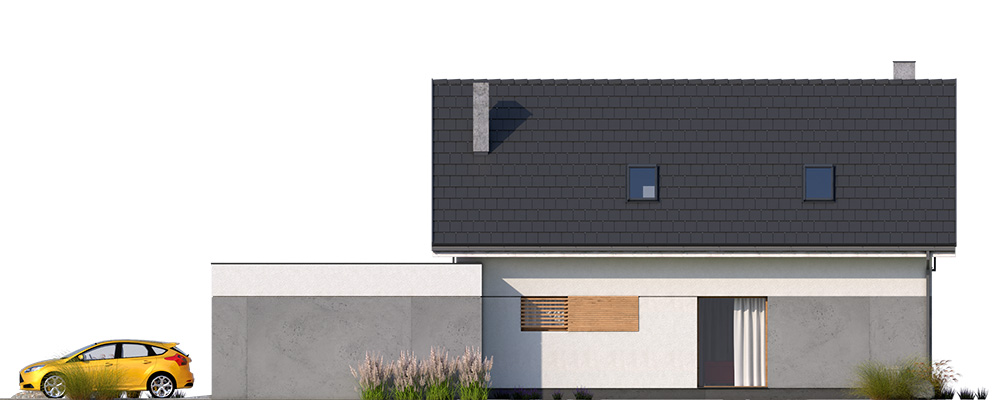

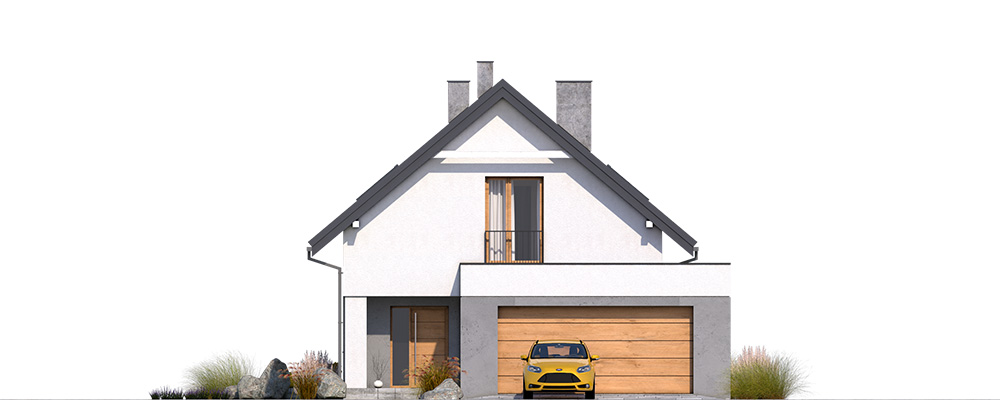

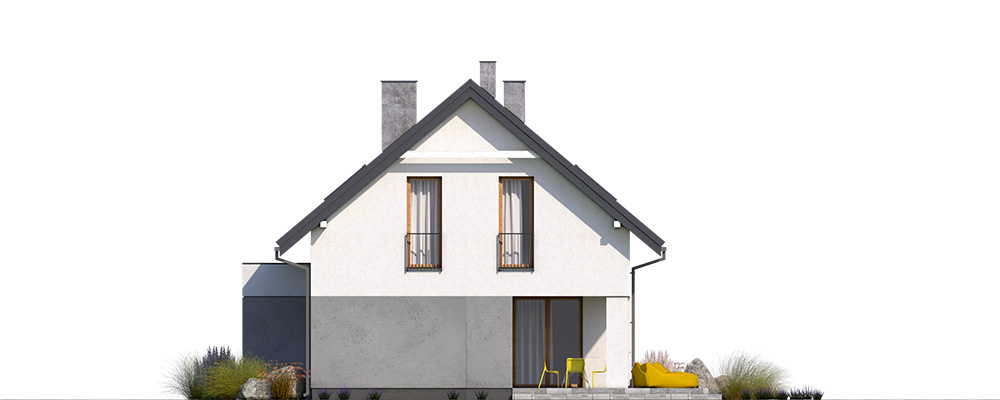

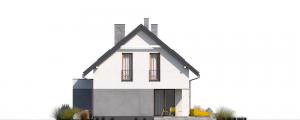

Elewacje

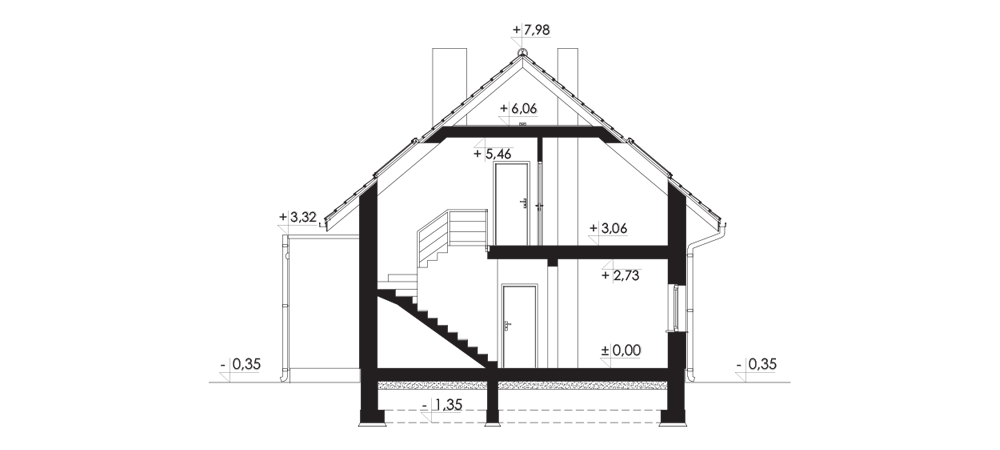

Przekrój

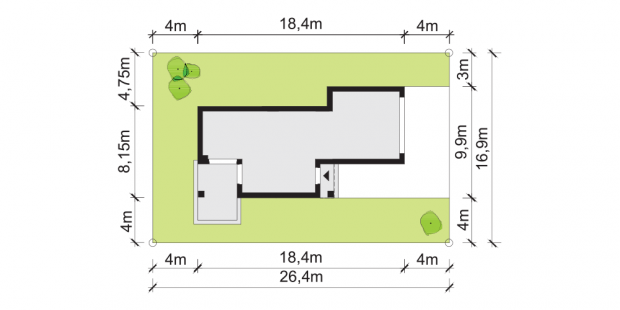

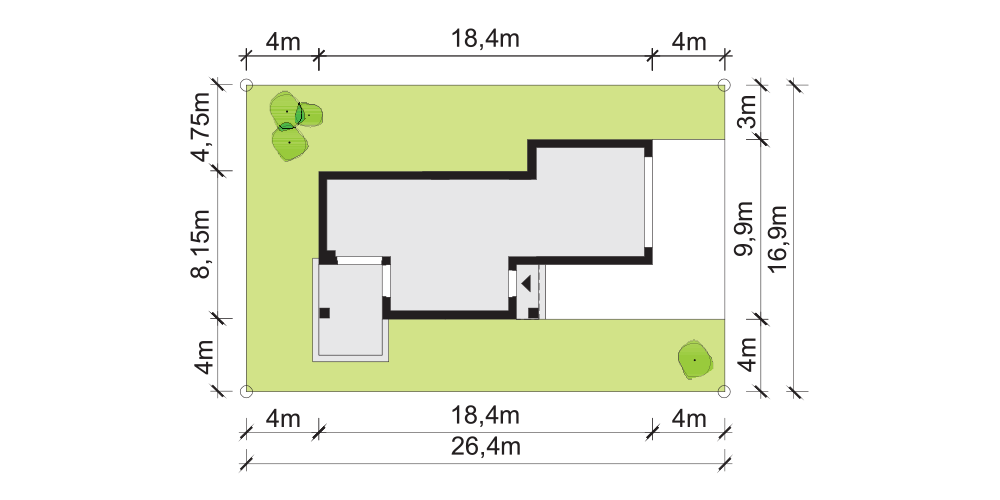

Usytuowanie na działce


Opis projektu

Dom jednorodzinny z garażem dwustanowiskowym, wolnostojący, niepodpiwniczony z poddaszem użytkowym.

Układ funkcjonalny:

Pokój dzienny z jadalnią z wyjściem na taras, kuchnia z wyjściem na taras, trzy pokoje, łazienka, WC, garderoba, pralnia, pomieszczenie gospodarcze, garaż.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: płytowe, żelbetowe, monolityczne zabiegowe.

Strop: płyta żelbetowa monolityczna.

Ściana kolankowa: wysokość 124,5cm.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną lub betonową mocowaną do łat.

Stropodach nad garażem: stropodach żelbetowy, niewentylowany, pokryty membraną dachową.

Źródło ciepła: kocioł gazowy, kominek z płaszczem wodnym na biomasę i zestaw solarny (c.w.u.). Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Wentylacja: grawitacyjna.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.



Brand: MALACHIT

MPN: 2021143MAL
