Propositus I G1

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Propositus I G1

powierzchnia użytkowa podstawowa:

108,25 m²

powierzchnia pomocnicza:

37,51 m²

powierzchnia garażu:

23,39 m²

powierzchnia razem:

169,15 m²

powierzchnia zabudowy:

125,90 m²

kubatura:

751,20 m³

dach:

dwuspadowy

kąt nachylenia dachu:

38°

wymiary budynku (szer. x głęb.):

12,90 m x 10,40 m

wysokość budynku w kalenicy:

8,08 m

liczba kondygnacji nadziemnych:

2

liczba pokoi z salonem:

4

liczba łazienek i WC:

2

stanowiska postojowe w garażu:

1

Minimalne wymiary działki* (szer. x głęb.):

19,90 m x 18,40 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

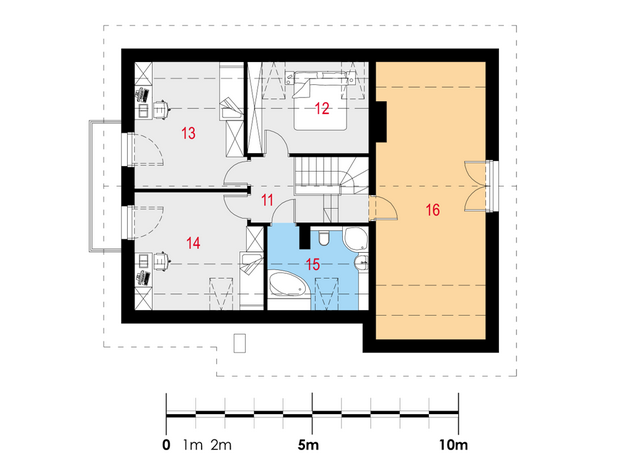

Rzuty

Przekrój

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​12,90m x 10,40m

Wymagane wymiary działki (szerokość x głębokość): 21,40m x 19,40m

Wprowadzając drobne zmiany adaptacyjne, takie jak:

• zmniejszenie tarasu,
• likwidacja okien na elewacji bocznej w garażu i na strychu,

minimalne wymagane wymiary działki wyniosą: 19,90m x 18,40m

Elewacje

Opis projektu

Prosty dom jednorodzinny, wolnostojący, niepodpiwniczony z poddaszem użytkowym i garażem. Na parterze przestronna strefa dzienna z dużym tarasem. Na poddaszu przestronne pokoje z balkonem i sypialnia.

Układ funkcjonalny:

Pokój dzienny z wyjściem na taras, kuchnia z jadalnią, trzy pokoje, dwie łazienki, strych, garaż, pomieszczenie gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: parter - poddasze, żelbetowe, zabiegowe ze spocznikiem.

Strop: płyta żelbetowa.

Ściana kolankowa: wysokość: - nad częścią mieszkalną : 98 cm; - nad częścią garażową: 155 cm, 71,87 cm

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.

Dodatki do projektu
