Fraternus I G1

Projekt Fraternus I G1
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Fraternus I G1

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
99.97 m2
25.63 m2
20.58 m2
146.18 m2
111.01 m2
541.90 m3
42°
8.34 m
2


Rzuty

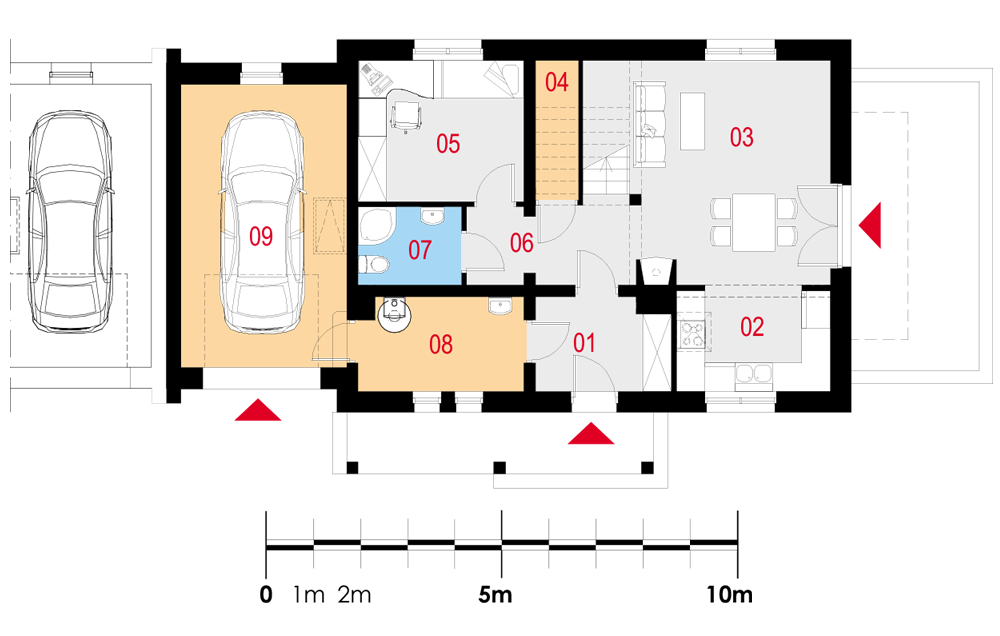

Parter


01 Wiatrołap
02 Kuchnia
03 Salon z jadalnią
04 Schowek
05 Pokój
06 Przedpokój
07 Łazienka
08 Pom. gosp.
09 Garaż
5.38 m2
6.78 m2
22.18 (23.76) m2
1.19 (2.66) m2
10.22 m2
5.26 m2
3.53 m2
6.68 m2
20.58 m2

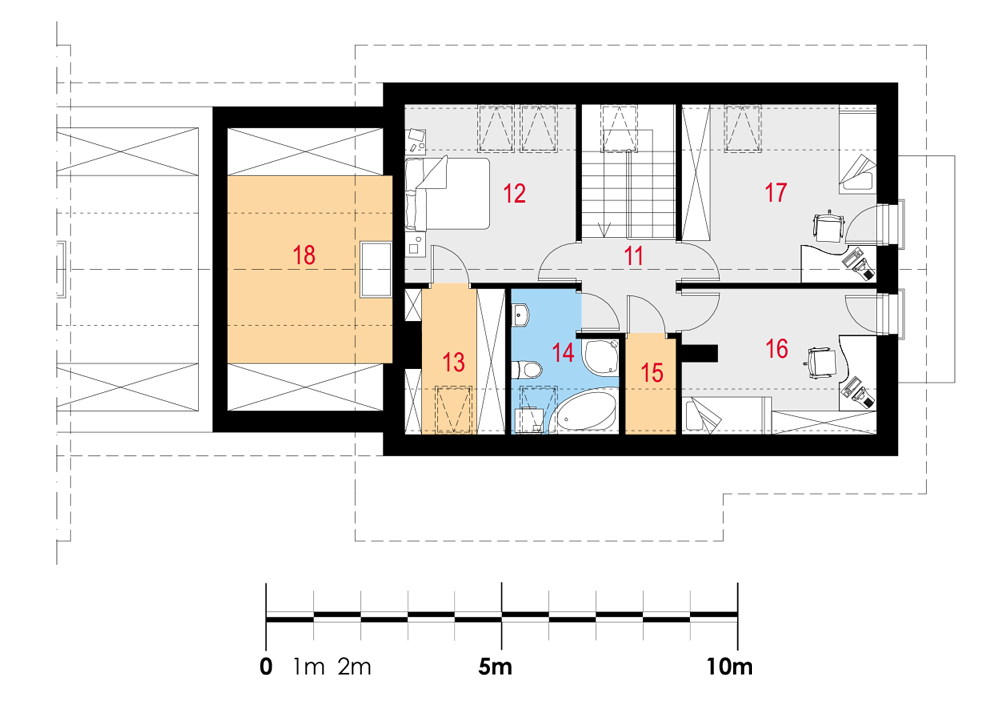

Poddasze


11 Komunikacja
12 Sypialnia
13 Garderoba
14 Łazienka
15 Garderoba
16 Pokój
17 Pokój
18 Strych
6.80 m2
11.63 (13.48) m2
5.01 (6.10) m2
4.83 (6.01) m2
1.60 (2.15) m2
10.13 (12.24) m2
13.23 (15.33) m2
11.15 (20.18) m2

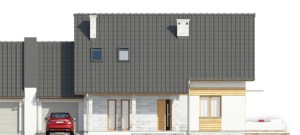

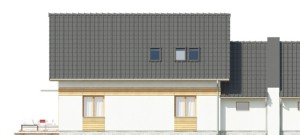

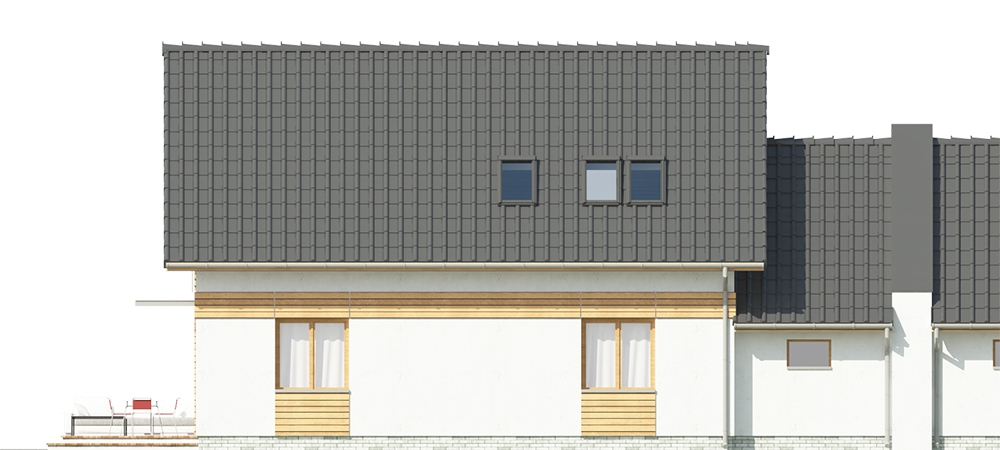

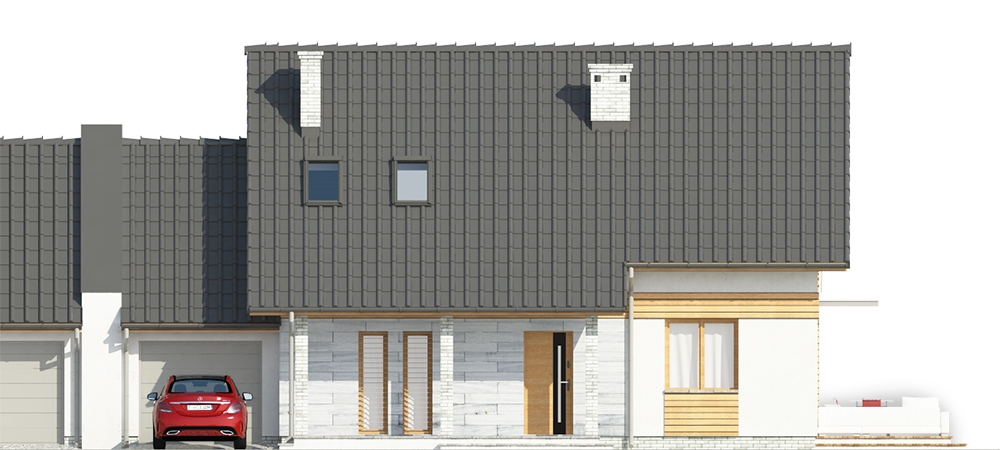

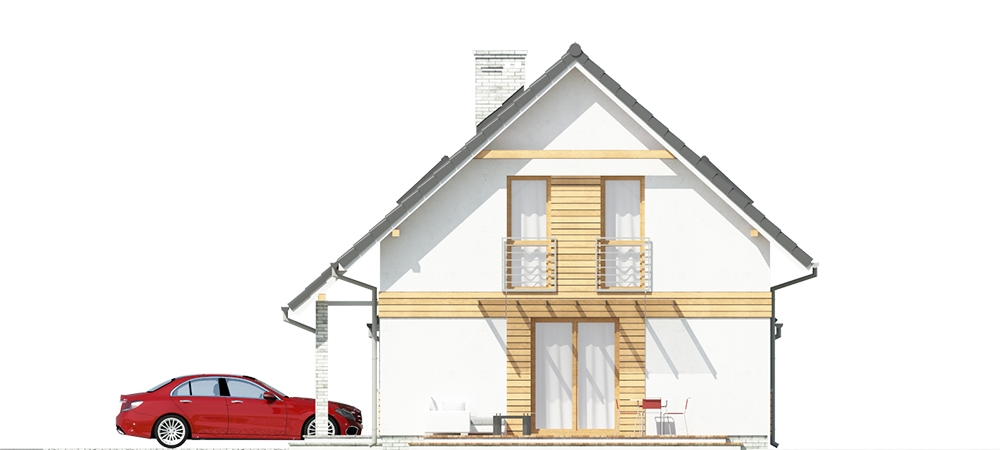

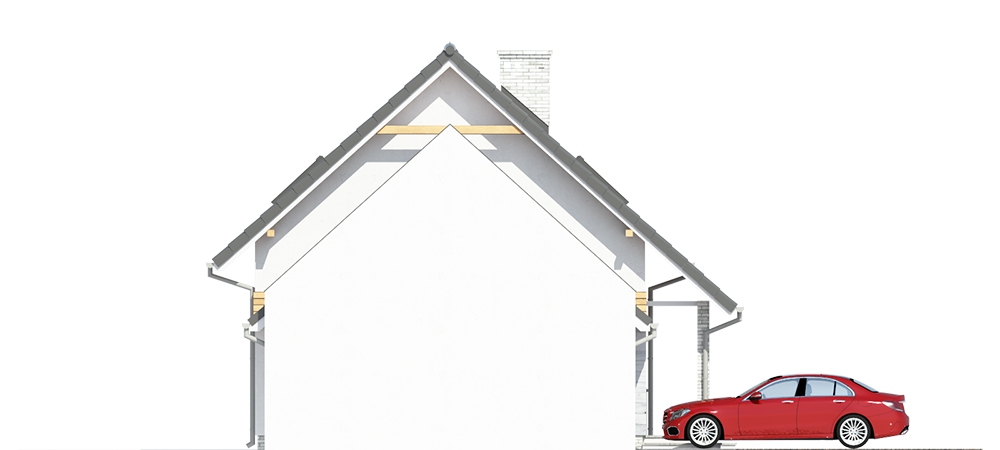

Elewacje

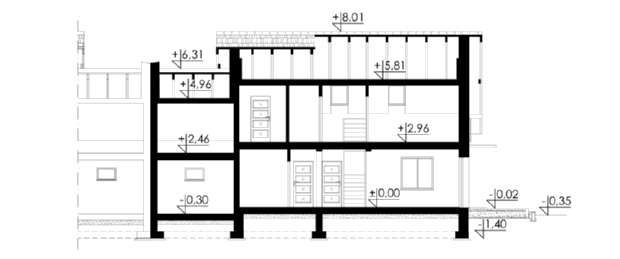

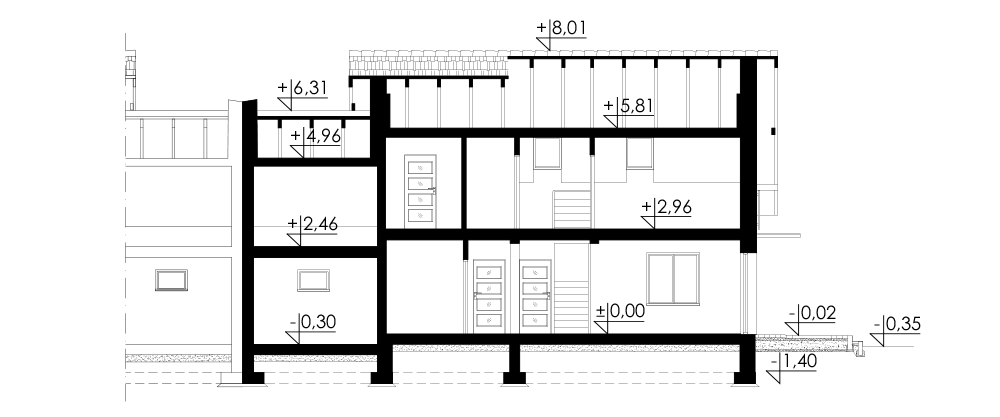

Przekrój

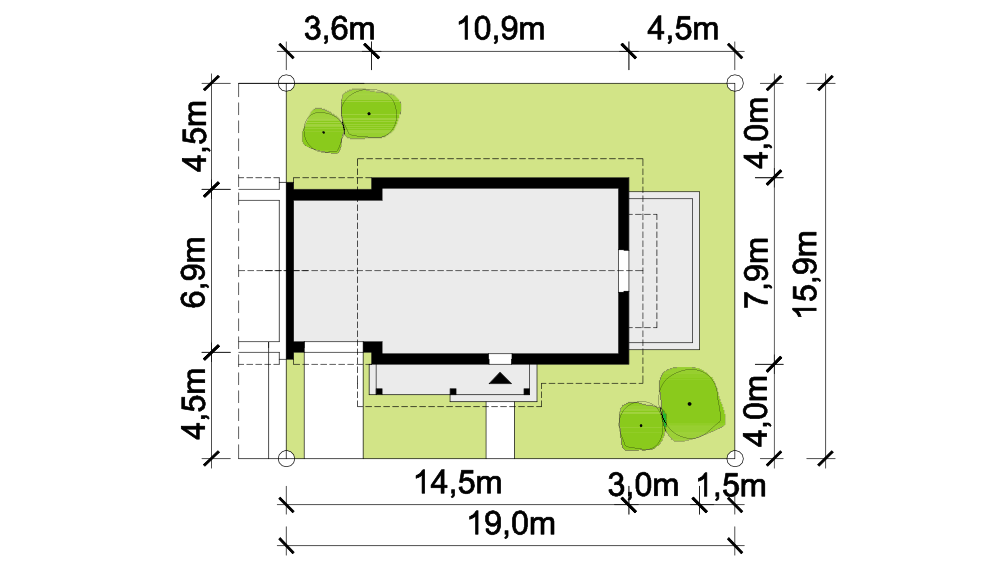

Usytuowanie na działce


Opis projektu

Dom jednorodzinny, w zabudowie bliźniaczej, niepodpiwniczony z poddaszem użytkowym i garażem.

Układ funkcjonalny:

Salon z wyjściem na taras, 4 pokoje, kuchnia, schowek, 2 łazienki, 2 garderoby, garaż, pomieszczenie gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: żelbetowe, dwubiegowe ze spocznikiem.

Strop: płyta żelbetowa.

Ściana kolankowa: wysokość 132cm.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Źródło ciepła: kocioł gazowy, kominek z płaszczem wodnym na biomasę i zestaw solarny (c.w.u.).

Wentylacja: grawitacyjna.

Stolarka okienna i drzwiowa: okna i drzwi PVC, brama garażowa segmentowa, rolety zewnętrzne.
