Dubius I G1

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Dubius I G1

powierzchnia użytkowa podstawowa:

114,15 m²

powierzchnia pomocnicza:

4,38 m²

powierzchnia garażu:

17,11 m²

powierzchnia razem:

135,64 m²

powierzchnia zabudowy:

98,65 m²

kubatura:

721,91 m³

dach:

płaski

kąt nachylenia dachu:

1°

wymiary budynku (szer. x głęb.):

8,90 m x 11,65 m

wysokość budynku w kalenicy:

7,15 m

liczba kondygnacji nadziemnych:

liczba pokoi z salonem:

liczba łazienek i WC:

stanowiska postojowe w garażu:

Minimalne wymiary działki* (szer. x głęb.):

15,90 m x 19,65 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

Dodaj do porównania
Przejdź do porównywarki

Pobierz kartę projektu

Cena projektu: 4500,00 zł

Pobierz rysunki poglądowe

Zapytaj o rabat

Zamów projekt

Rzuty

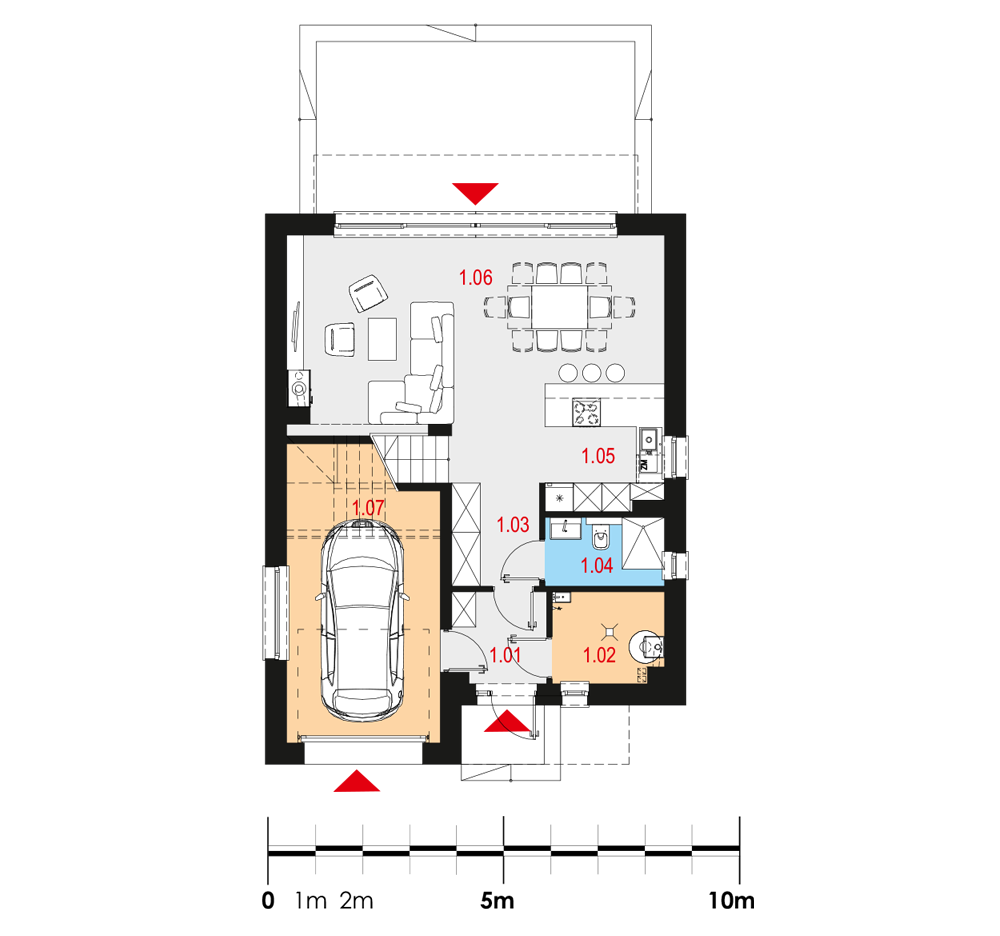

Parter

nr i nazwa pomieszczenia

pow. netto

pow. użytkowa

1.01 Wiatrołap
1.02 Pomieszczenie gospodarcze
1.03 Komunikacja
1.04 Łazienka
1.05 Kuchnia
1.06 Salon z jadalnią
1.07 Garaż

3,69 m²
4,38 m²
6,38 m²
3,55 m²
6,61 m²
29,44 m²
20,29 m²

3,69 m²
4,38 m²
6,38 m²
3,55 m²
6,61 m²
29,44 m²
17,11 m²

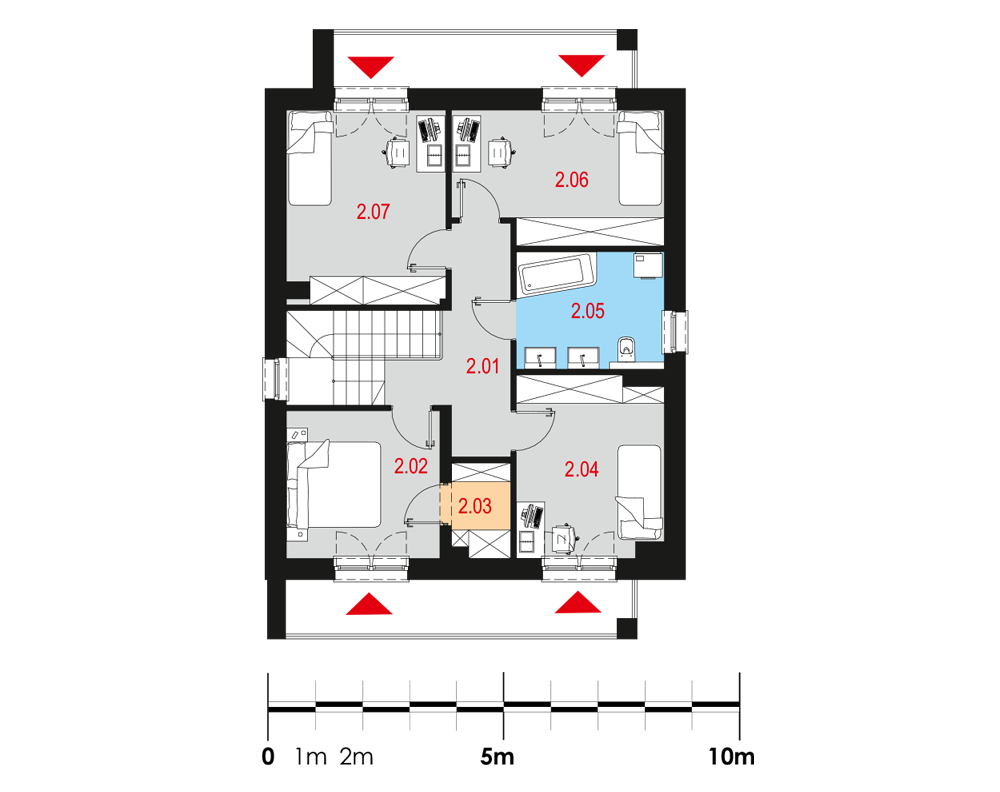

Piętro

nr i nazwa pomieszczenia

pow. netto

pow. użytkowa

2.01 Komunikacja
2.02 Sypialnia
2.03 Garderoba
2.04 Pokój
2.05 Łazienka
2.06 Pokój
2.07 Pokój

12,90 m²
9,98 m²
2,35 m²
11,53 m²
7,63 m²
11,92 m²
13,47 m²

7,60 m²
9,98 m²
2,35 m²
11,53 m²
7,63 m²
11,92 m²
13,47 m²

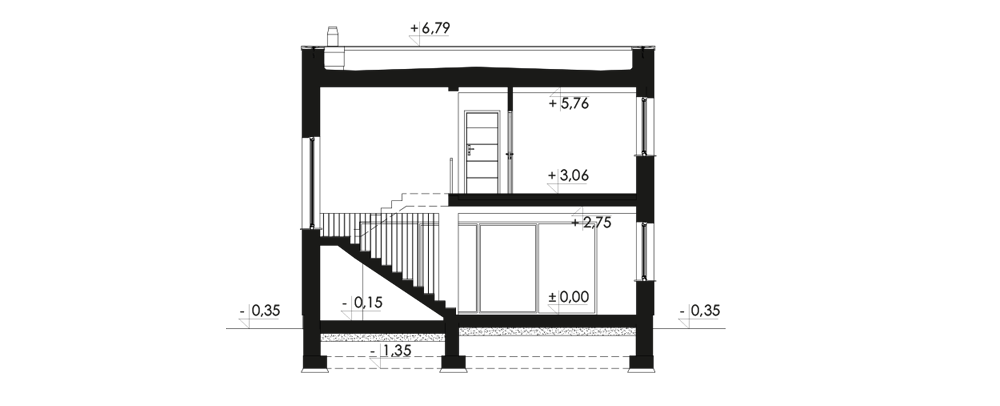

Przekrój

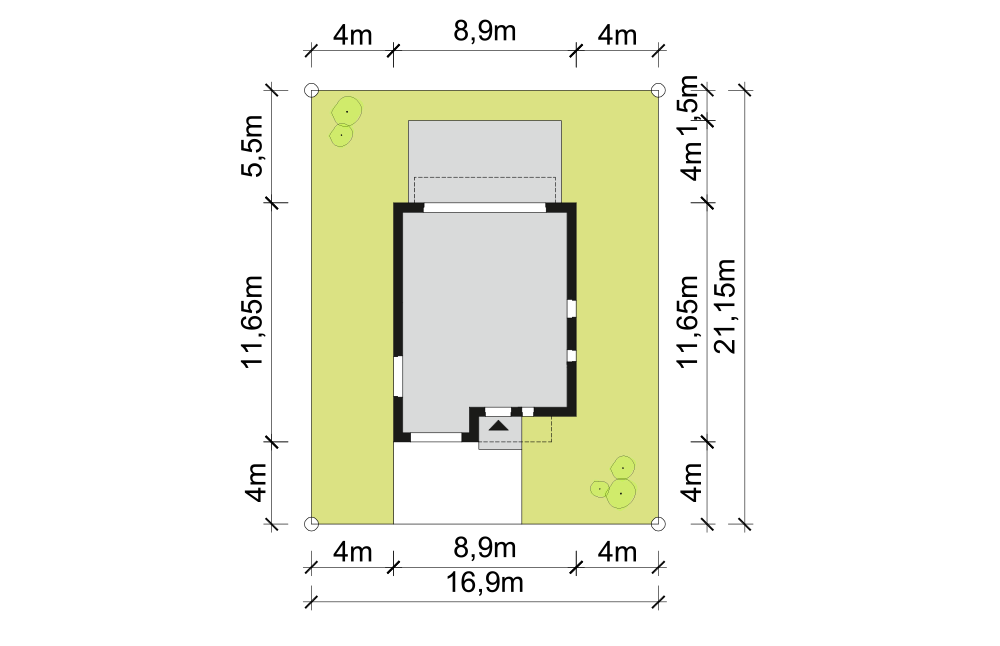

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): 8,90m x 11,65m

Wymagane wymiary działki (szerokość x głębokość): 16,90m x 21,15m

Wprowadzając drobne zmiany adaptacyjne, takie jak:

zmniejszenie tarasu,
likwidacja okien na elewacji bocznej w garażu i na klatce schodowej,

minimalne wymagane wymiary działki wyniosą: 15,90m x 19,65m

Wizualizacje

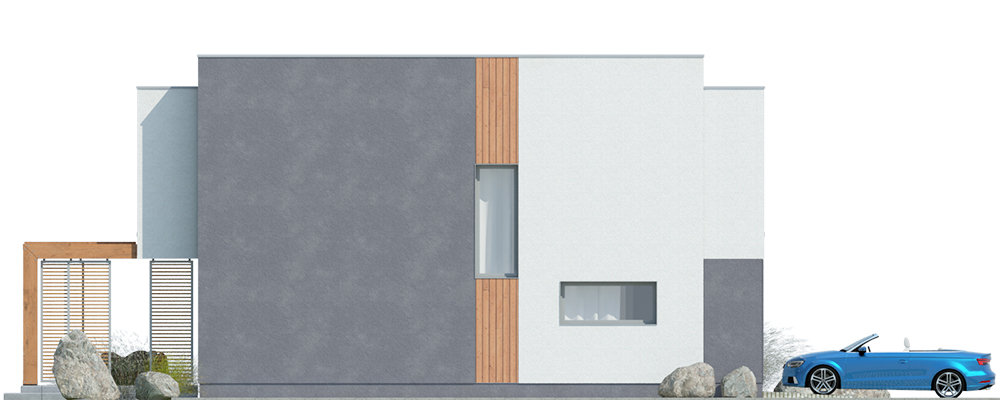

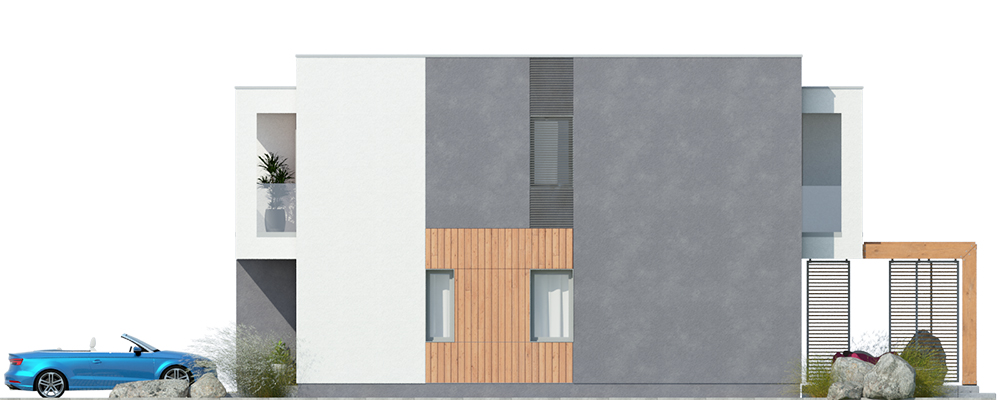

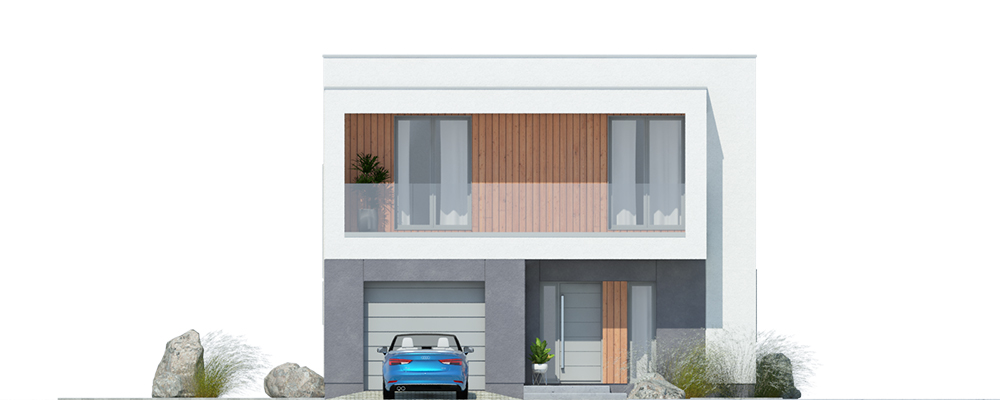

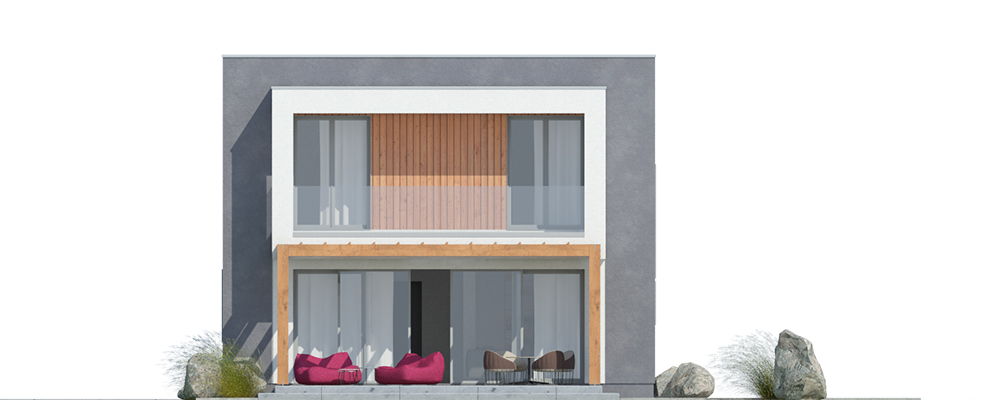

Elewacje

Opis projektu

Nowoczesny średniej wielkości piętrowy dom jednorodzinny, niepodpiwniczony, wolnostojący, z garażem jednostanowiskowym oraz dużymi balkonami z frontu i tyłu.

Układ funkcjonalny:

Pokój dzienny z jadalnią z wyjściem na taras, kuchnia, cztery pokoje, dwie łazienki, garderoba, garaż, pomieszczenie gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: płytowe, żelbetowe, monolityczne dwubiegowe ze stopniami zabiegowymi.

Strop: płyta żelbetowa monolityczna.

Stropodach: stropodach niewentylowany żelbetowy, pokryty membraną dachową mocowaną mechanicznie do podłoża.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

3 egzemplarze projektu architektoniczno-budowlanego
3 egzemplarze projektu technicznego
Projektowaną charakterystykę energetyczną budynku
Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
Kopię uprawnień budowlanych projektantów
Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.
