Bohemius I G2

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Bohemius I G2

powierzchnia użytkowa podstawowa:

170,45 m²

powierzchnia pomocnicza:

11,32 m²

powierzchnia garażu:

45,15 m²

powierzchnia razem:

226,92 m²

powierzchnia zabudowy:

236,53 m²

kubatura:

1 485,89 m³

dach:

dwuspadowy

kąt nachylenia dachu:

30°

wymiary budynku (szer. x głęb.):

28,95 m x 10,90 m

wysokość budynku w kalenicy:

6,62 m

liczba kondygnacji nadziemnych:

1

liczba pokoi z salonem:

5

liczba łazienek i WC:

3

stanowiska postojowe w garażu:

2

Minimalne wymiary działki* (szer. x głęb.):

29,65 m x 18,90 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

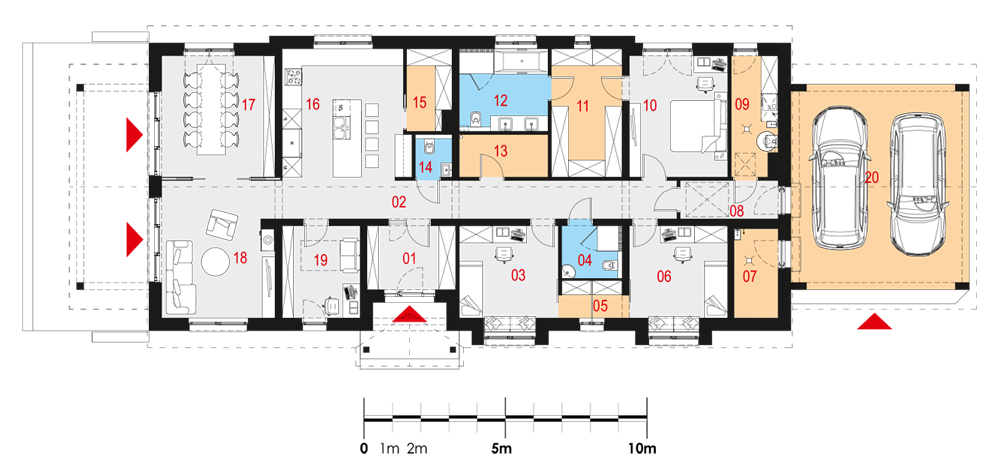

Rzuty

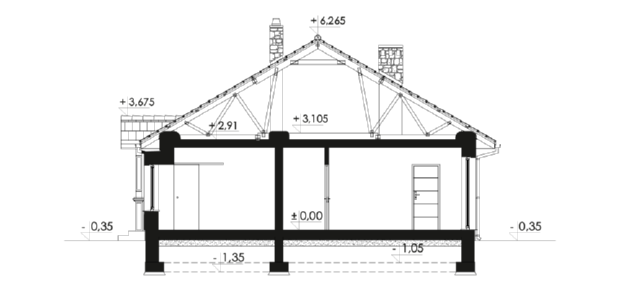

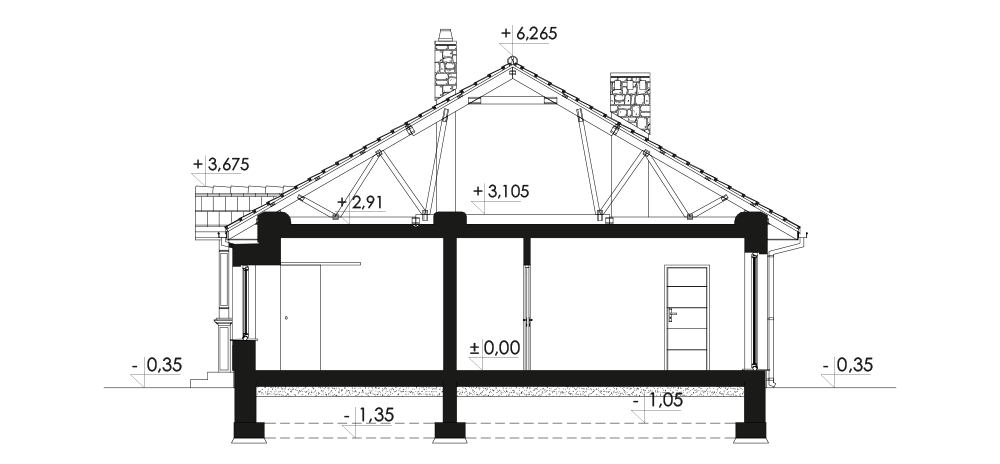

Przekrój

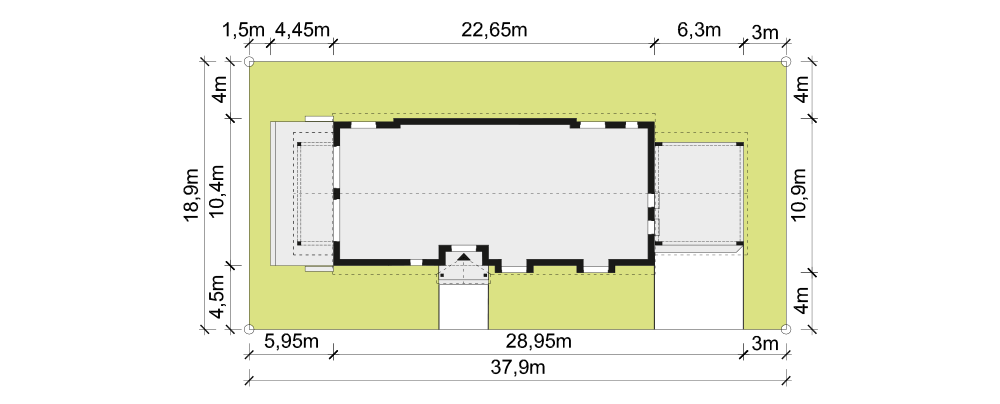

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​28,95m x 10,90m

Wymagane wymiary działki (szerokość x głębokość): 37,90m x 18,90m

Wprowadzając drobne zmiany adaptacyjne, takie jak:

• zmniejszenie tarasu,
• likwidacja wiaty,
• likwidacja drzwi zewnętrznych na elewacji bocznej,

minimalne wymagane wymiary działki wyniosą: 29,65m x 18,90m

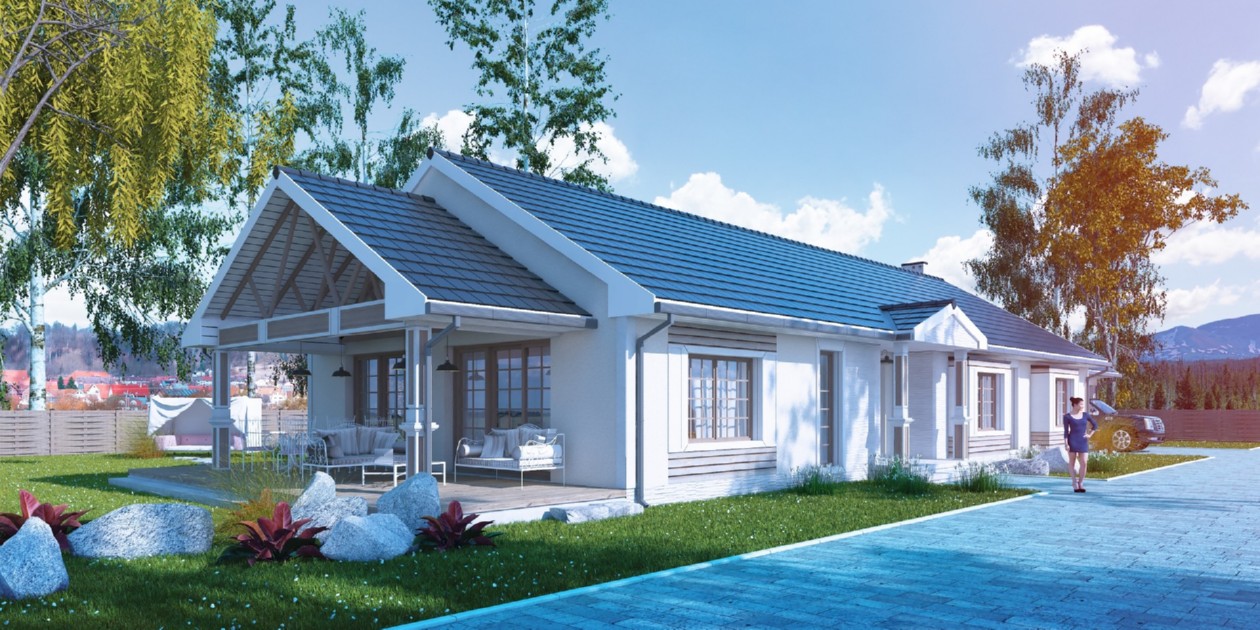

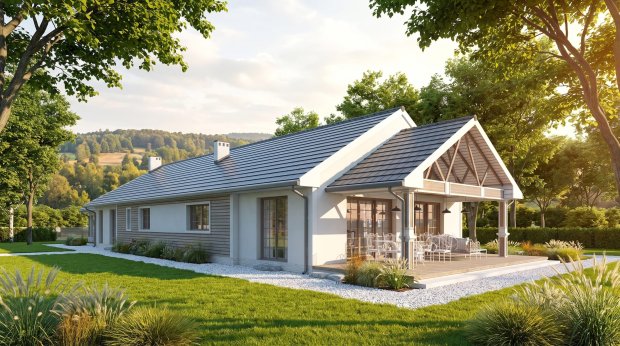

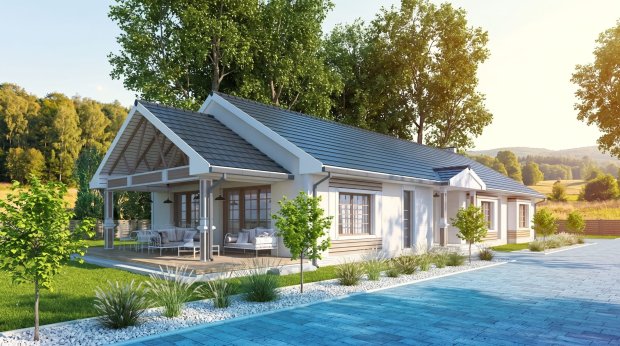

Wizualizacje

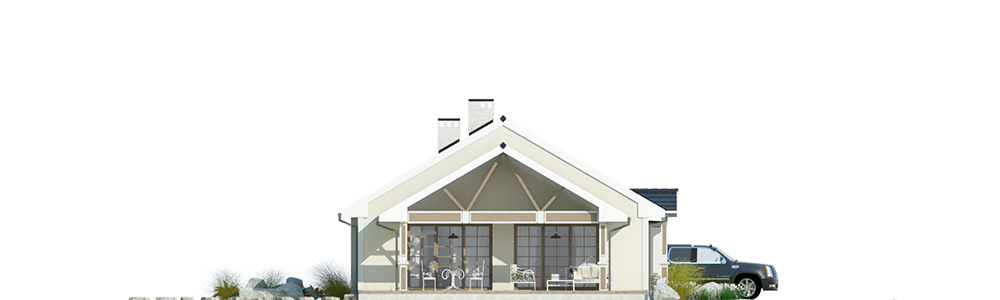

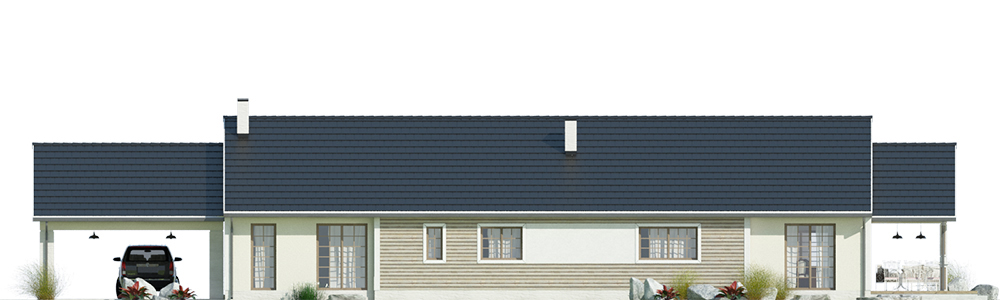

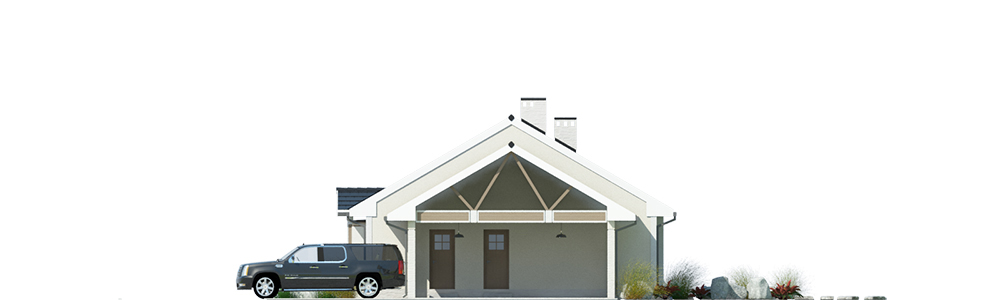

Elewacje

Opis projektu

Komfortowy dom jednorodzinny w stylu amerykańskim, wolnostojący, niepodpiwniczony z wiatą garażową dwustanowiskową przylegającą do budynku.

Układ funkcjonalny:

Pokój dzienny i jadalnia z wyjściami na taras, kuchnia, spiżarnia, trzy pokoje, sypialnia, dwie łazienki, toaleta,

dwie garderoby, trzy pomieszczenia gospodarcze, wiata garażowa.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Dach: dwuspadowy, konstrukcja drewniana z prefabrykowanych wiązarów dachowych.

Pokrycie stanowi dachówka ceramiczna lub betonowa na łatach.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.

Dodatki do projektu
