Amoenus I G1

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Amoenus I G1

powierzchnia użytkowa podstawowa:

97,58 m²

powierzchnia pomocnicza:

2,92 m²

powierzchnia garażu:

21,37 m²

powierzchnia razem:

121,87 m²

powierzchnia zabudowy:

96,80 m²

kubatura:

621,76 m³

dach:

dwuspadowy

kąt nachylenia dachu:

42°

wymiary budynku (szer. x głęb.):

8,04 m x 13,79 m

wysokość budynku w kalenicy:

8,06 m

liczba kondygnacji nadziemnych:

2

liczba pokoi z salonem:

4

liczba łazienek i WC:

2

stanowiska postojowe w garażu:

1

Minimalne wymiary działki* (szer. x głęb.):

15,04 m x 21,79 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

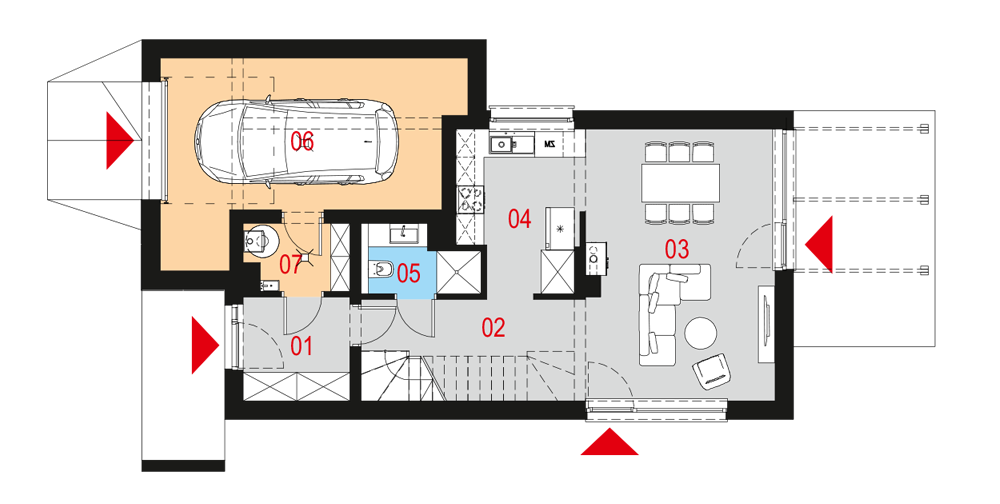

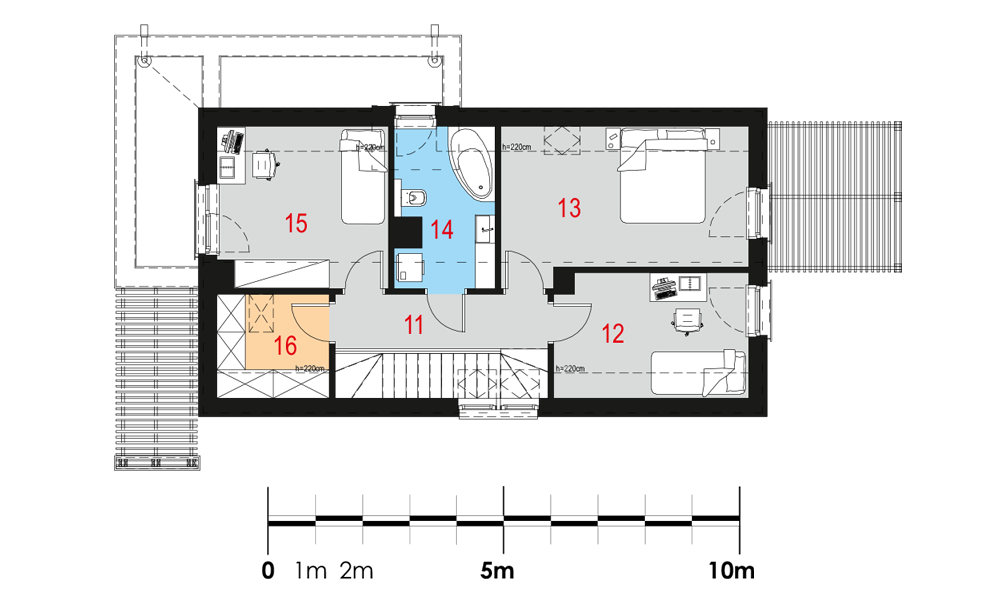

Rzuty

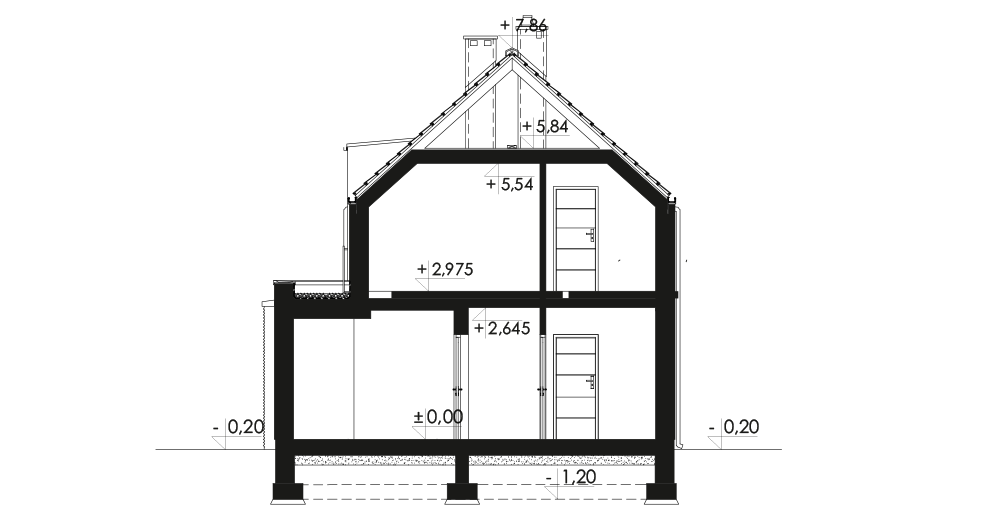

Przekrój

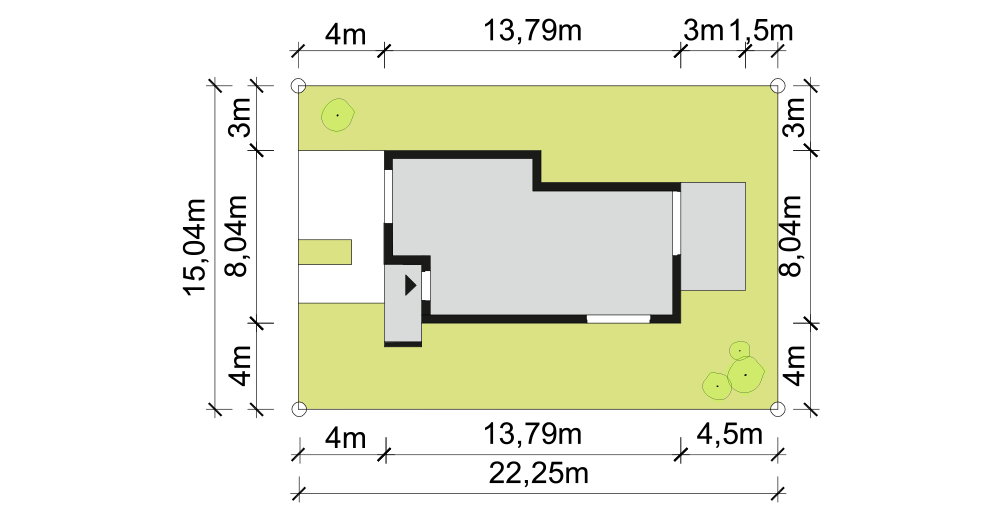

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): 8,04m x 13,79m

Wymagane wymiary działki (szerokość x głębokość): 15,04m x 22,29m

Wprowadzając drobne zmiany adaptacyjne, takie jak zmniejszenie tarasu  minimalne wymagane wymiary działki wyniosą 15,04m x 21,79m

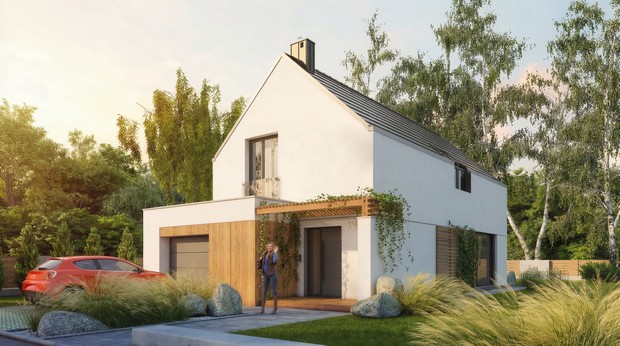

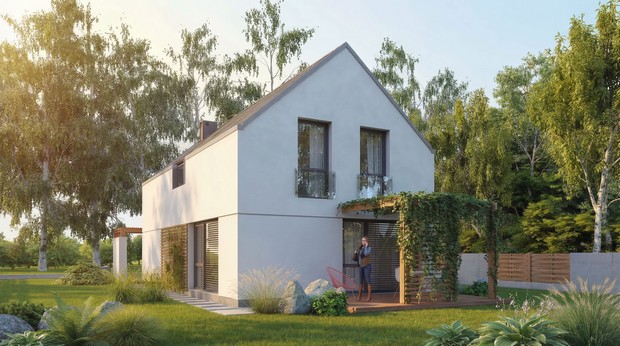

Wizualizacje

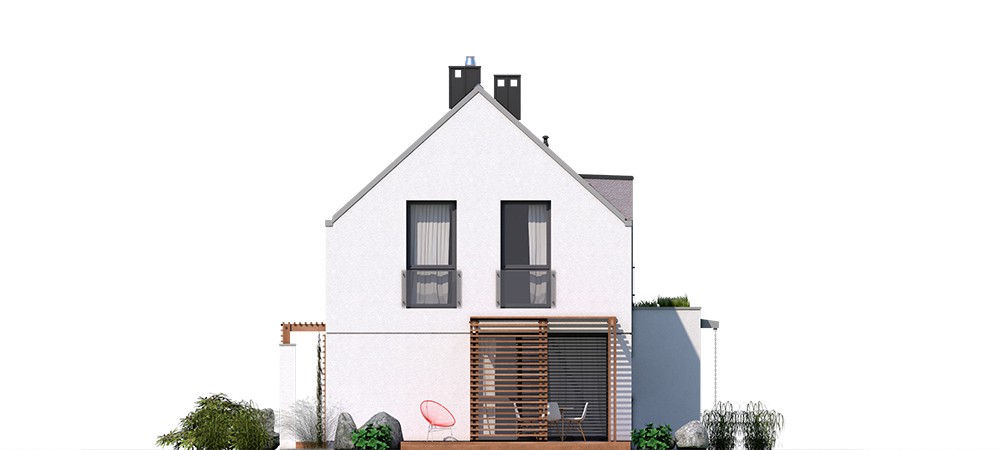

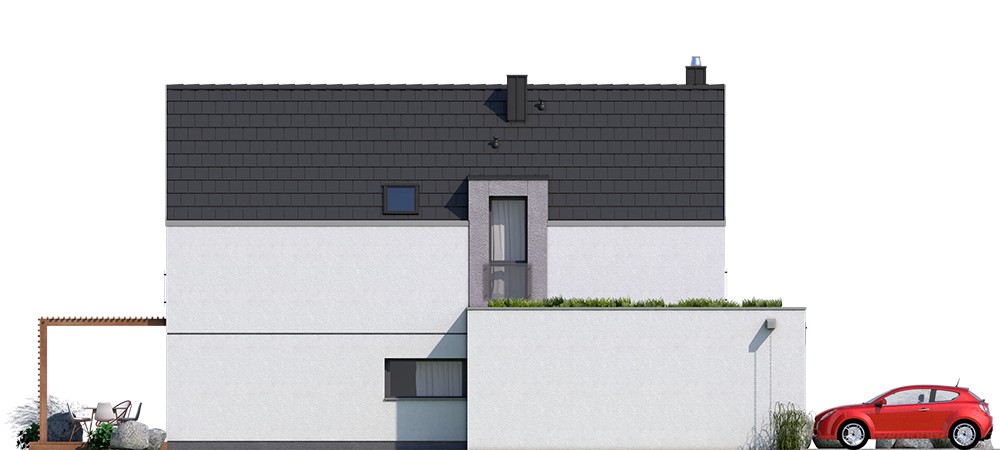

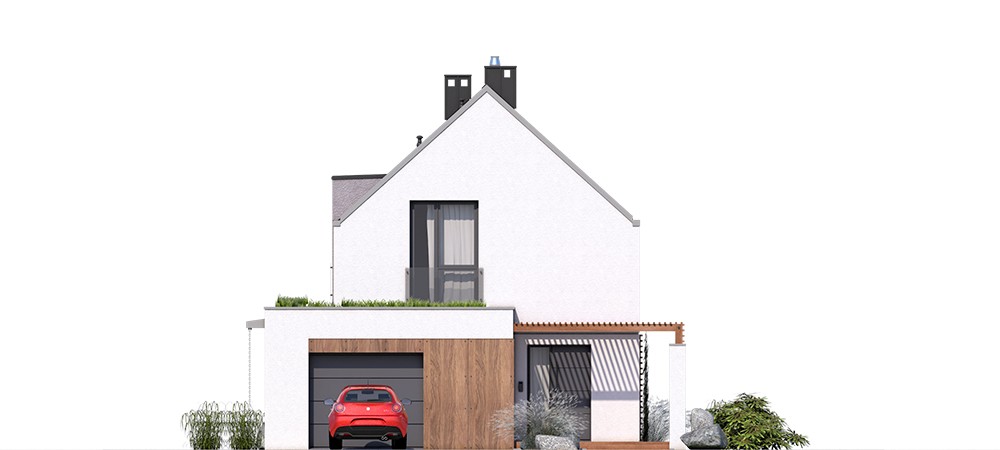

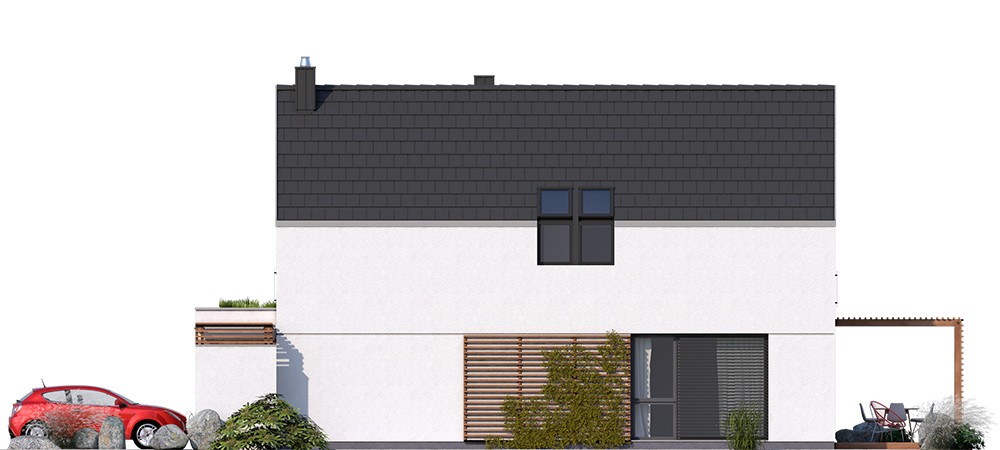

Elewacje

Opis projektu

Nowoczesny niewielki dom jednorodzinny, wolnostojący, niepodpiwniczony z poddaszem użytkowym i garażem jednostanowiskowym w modnym stylu z dachem bezokapowym.

Układ funkcjonalny:

Pokój dzienny z jadalnią z wyjściem na taras, kuchnia, trzy pokoje, łazienka, WC, garderoba, pomieszczenie gospodarcze, garaż.

Technologia i konstrukcja

Ściany zewnętrzne: boczki z TERMALICA odmiany 700 o gr. 24cm + styropian THERMO FASADA EXTRA firmy ARSANIT o gr. 15cm + tynk.

Schody: płytowe, żelbetowe, monolityczne, zabiegowe.

Strop: płyta żelbetowa monolityczna.

Ściana kolankowa:  wysokość 169cm.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną lub betonową mocowaną do łat.

Stropodach nad garażem : stropodach żelbetowy, niewentylowany, pokryty membraną dachową.

Stolarka okienna i drzwiowa: okna i drzwi PVC, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.

Dodatki do projektu
