Accessorius I G2

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Accessorius I G2

powierzchnia użytkowa podstawowa:

104,07 m²

powierzchnia pomocnicza:

13,25 m²

powierzchnia garażu:

46,39 m²

powierzchnia razem:

163,71 m²

powierzchnia zabudowy:

208,32 m²

kubatura:

1 127,21 m³

dach:

dwuspadowy

kąt nachylenia dachu:

30°

wymiary budynku (szer. x głęb.):

20,40 m x 14,40 m

wysokość budynku w kalenicy:

6,87 m

liczba kondygnacji nadziemnych:

1

liczba pokoi z salonem:

4

liczba łazienek i WC:

1

stanowiska postojowe w garażu:

2

Minimalne wymiary działki* (szer. x głęb.):

27,40 m x 22,40 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

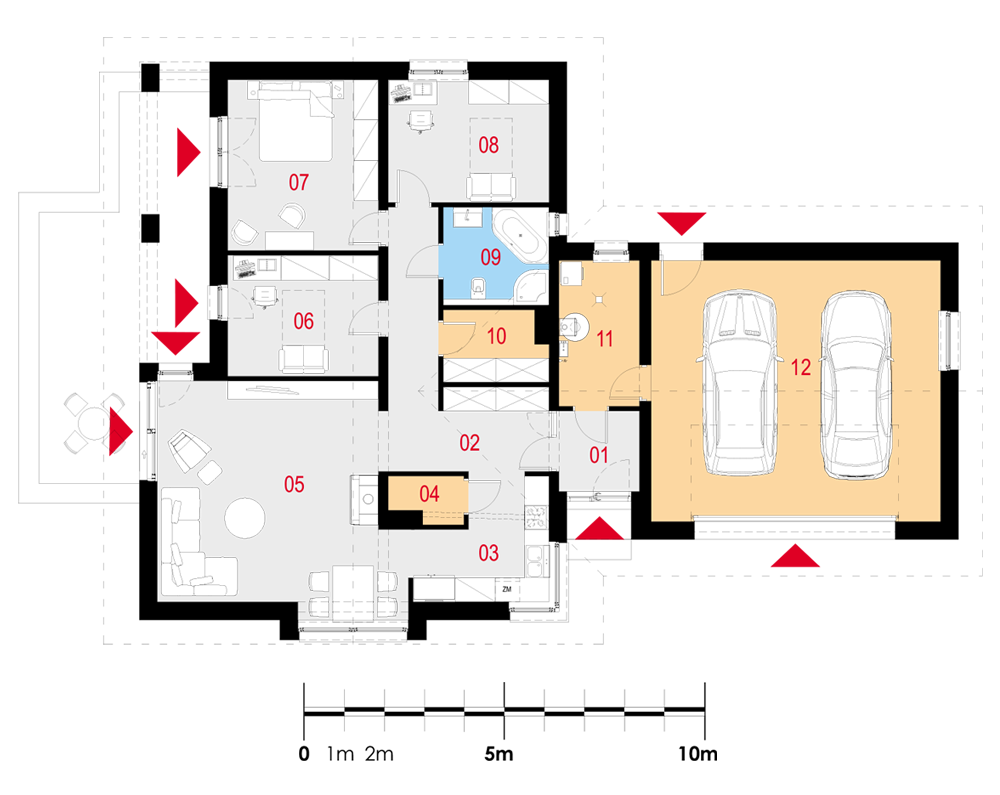

Rzuty

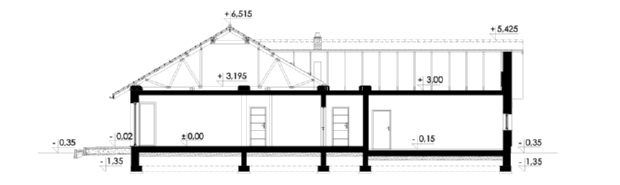

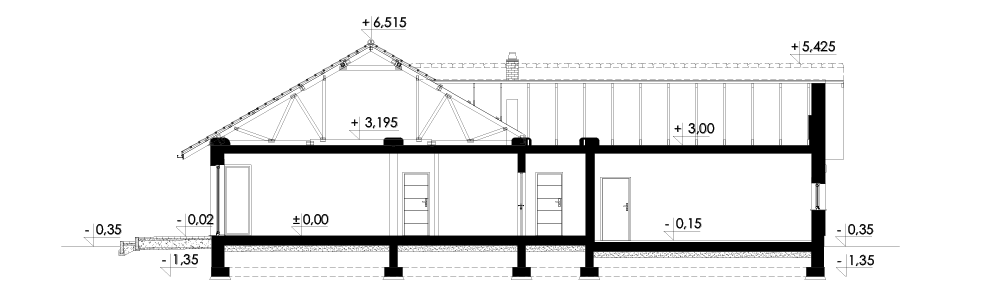

Przekrój

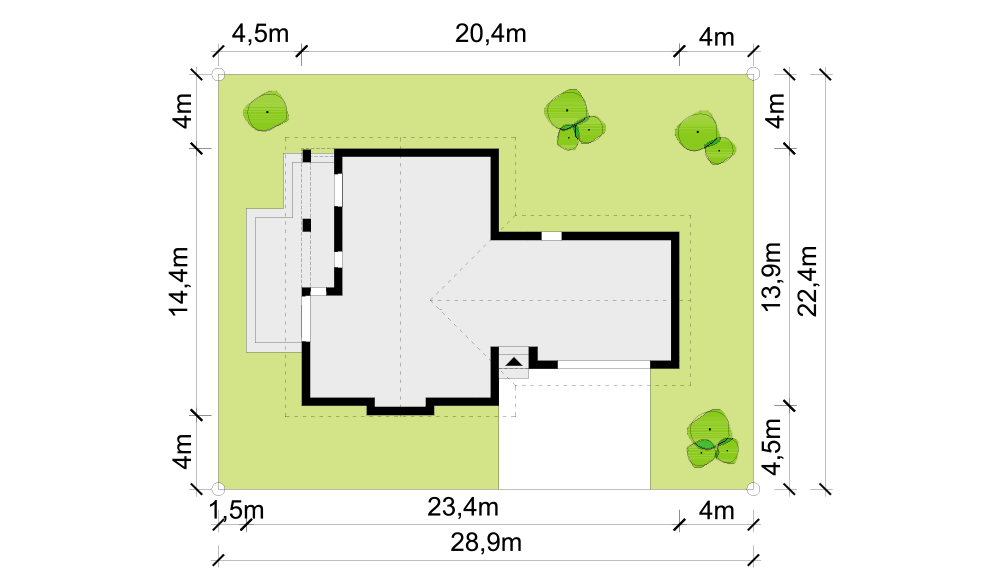

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): 20,40m x 14,40m

Wymagane wymiary działki (szerokość x głębokość): 28,90m x 22,40m

Wprowadzając drobne zmiany adaptacyjne, takie jak zmniejszenie tarasu i likwidacja okien na elewacji bocznej minimalne wymagane wymiary działki wyniosą 27,40m x 22,40m

Wizualizacje

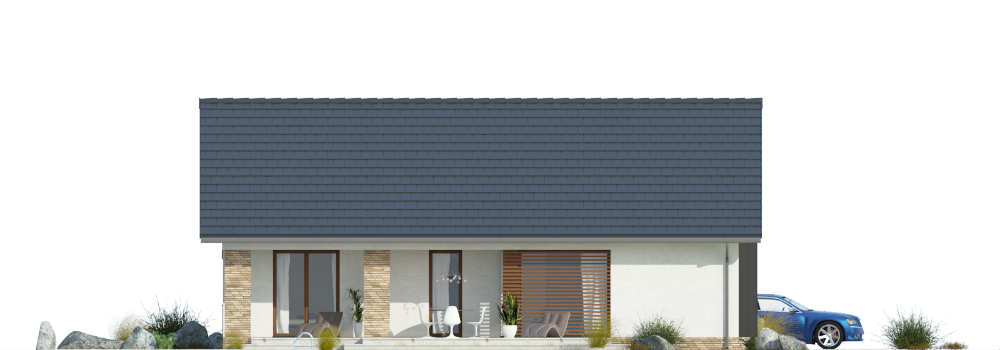

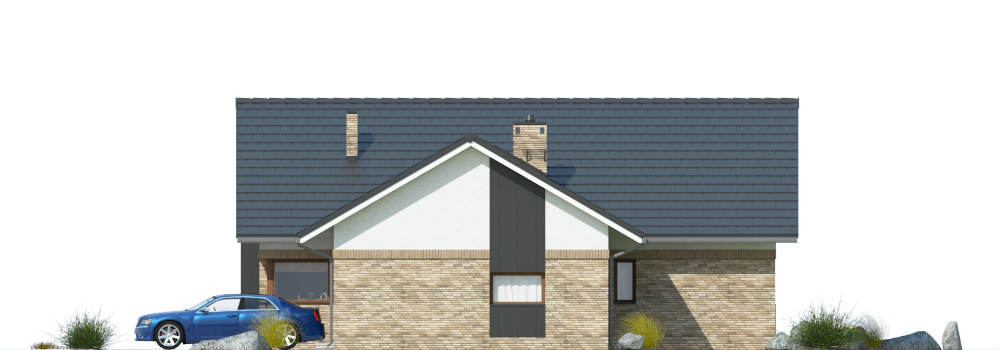

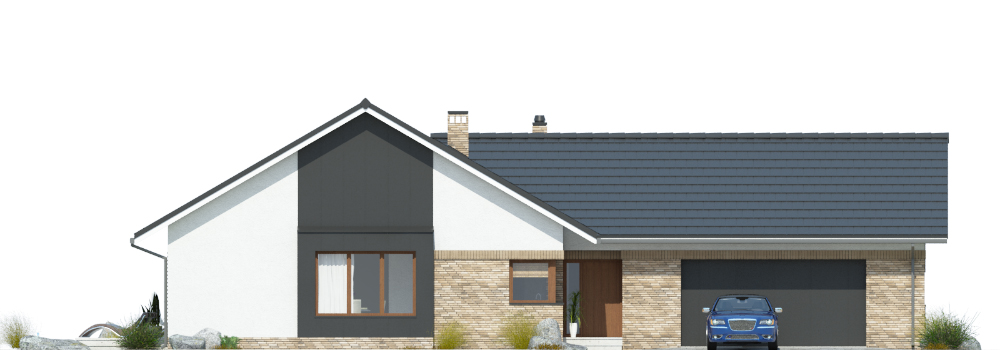

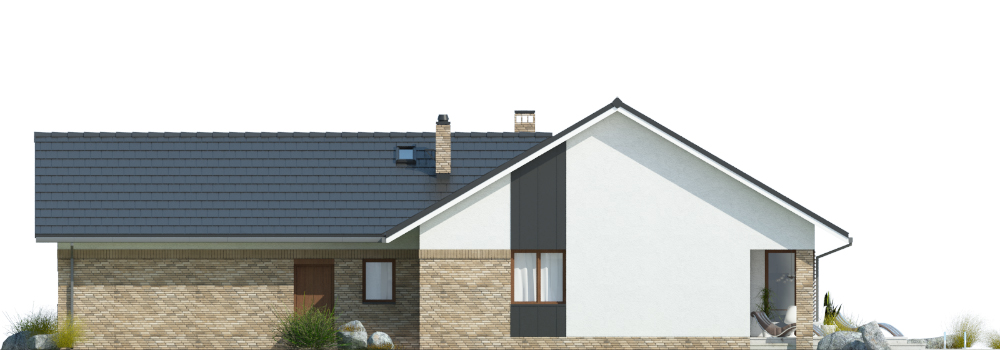

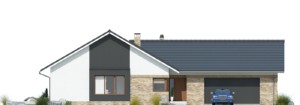

Elewacje

Opis projektu

Nowoczesny parterowy dom jednorodzinny, wolnostojący, niepodpiwniczony z garażem dwustanowiskowym.

Układ funkcjonalny:

Pokój dzienny z jadalnią, kuchnia, spiżarka, trzy pokoje, łazienka, garderoba, pomieszczenie gospodarcze z pralnią, garaż.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Dach: wielospadowy, konstrukcja drewniana w systemie prefabrykowanych wiązarów, pokryty dachówką ceramiczną.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.
