Asymmetricus I PG2

Projekt Asymmetricus I PG2
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Asymmetricus I PG2

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
156.36 m2
105.28 m2
37.80 m2
299.44 m2
159.20 m2
1321.90 m3
40°
8.95 m
2


Rzuty

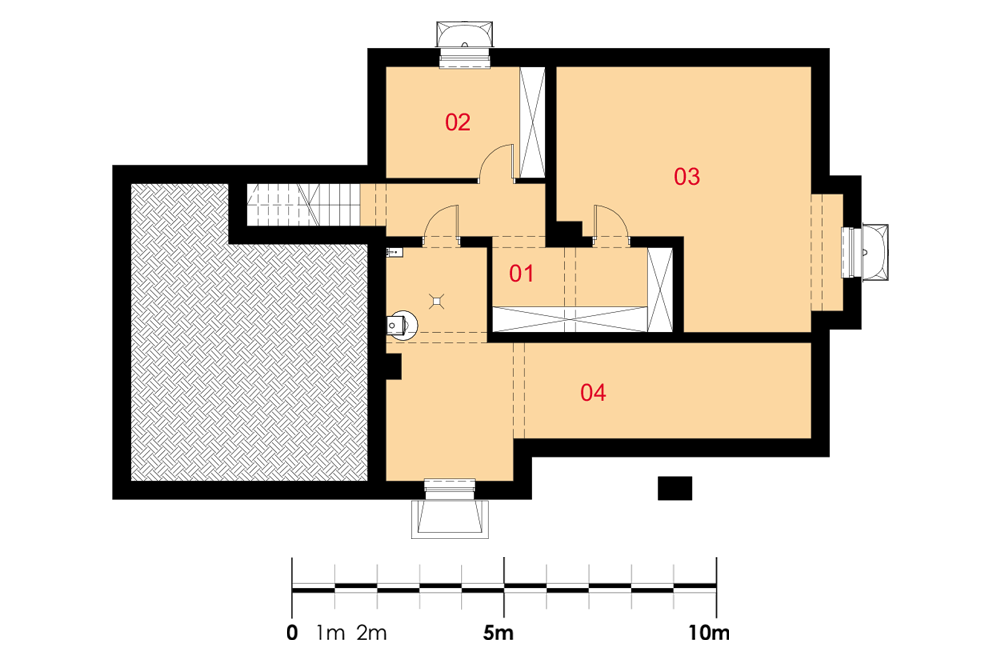

Piwnica


01 Komunikacja
02 Pom. gosp.
03 Pom. gosp.
04 Pom. gosp.
15.37 m2
9.66 m2
31.94 m2
30.02 m2

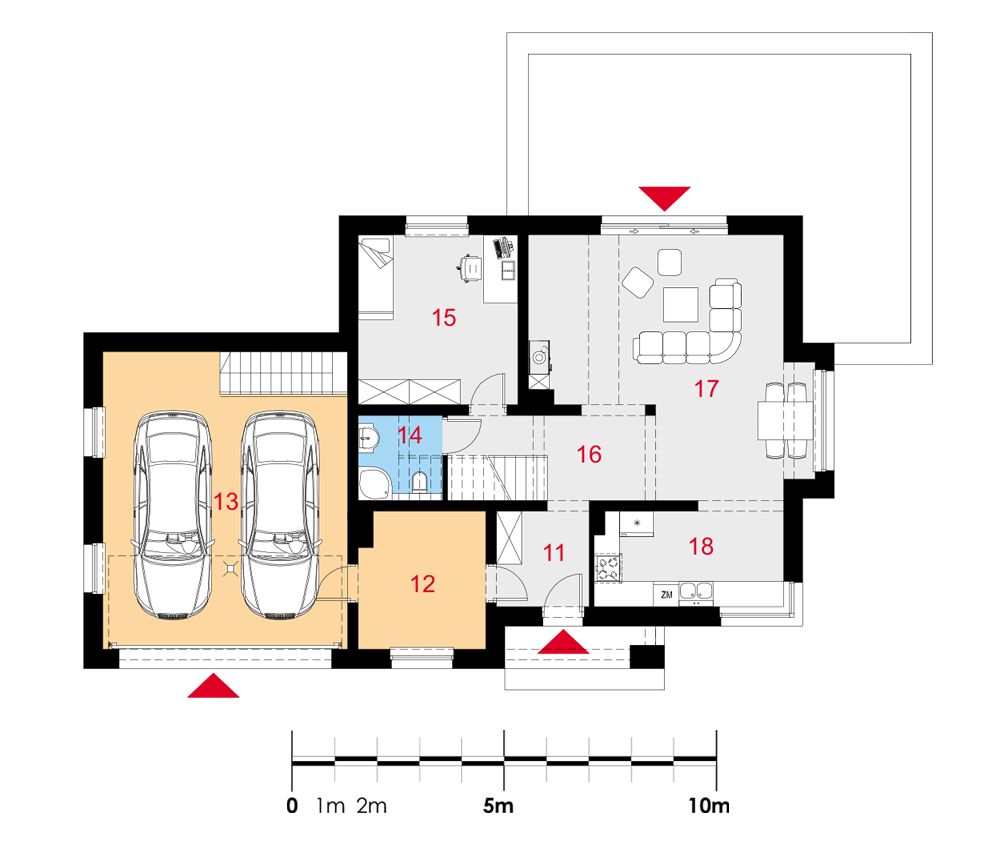

Parter


11 Wiatrołap
12 Pom. gosp.
13 Garaż
14 Łazienka
15 Pokój
16 Komunikacja
17 Salon z jadalnią
18 Kuchnia
4.81 m2
9.25 m2
37.80 m2
3.83 m2
14.70 m2
10.19 m2
31.95 m2
10.16 m2

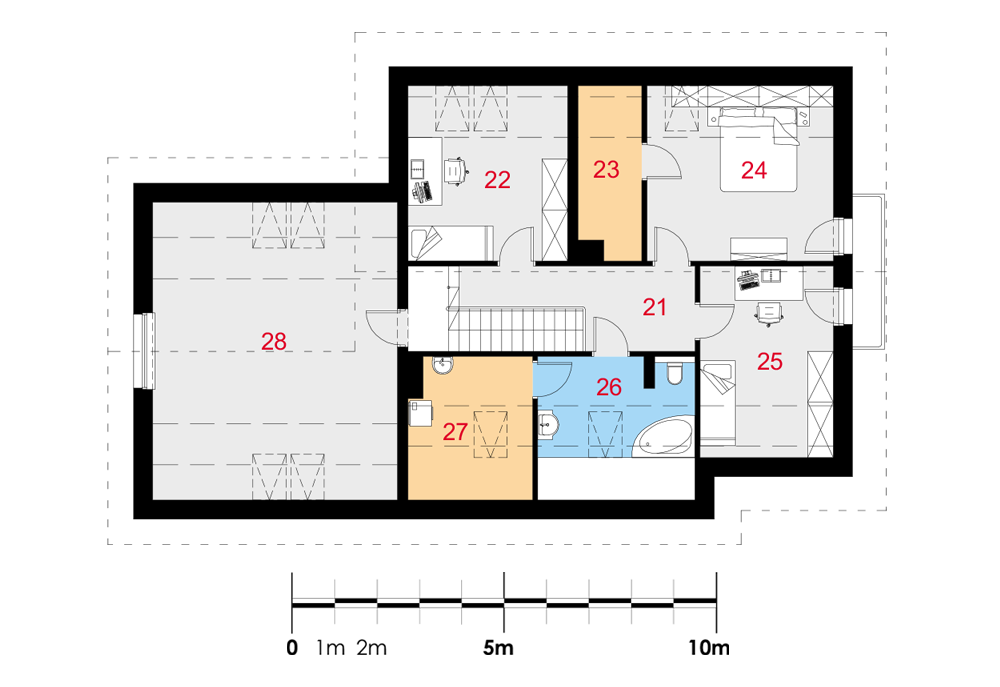

Poddasze


21 Komunikacja
22 Pokój
23 Garderoba
24 Sypialnia
25 Pokój
26 Łazienka
27 Pralnia z suszarnią
28 Pokój hobby
10.40 m2
12.42 (14.83) m2
4.68 (5.77) m2
15.69 (18.74) m2
11.76 (13.80) m2
5.74 (12.04) m2
4.36 (9.36) m2
24.71 (39.45) m2

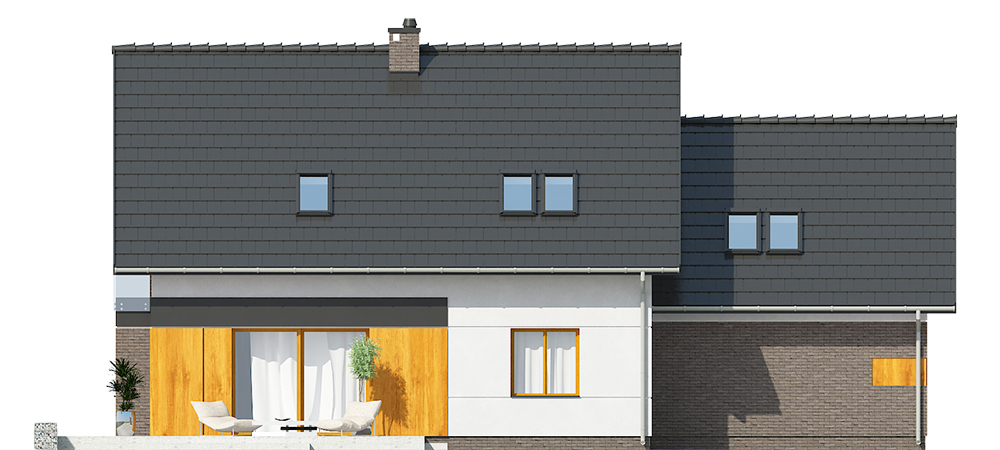

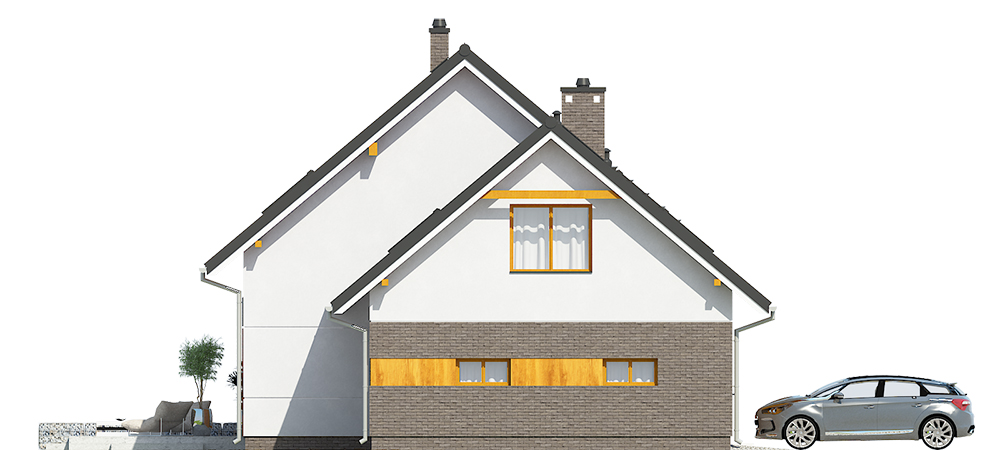

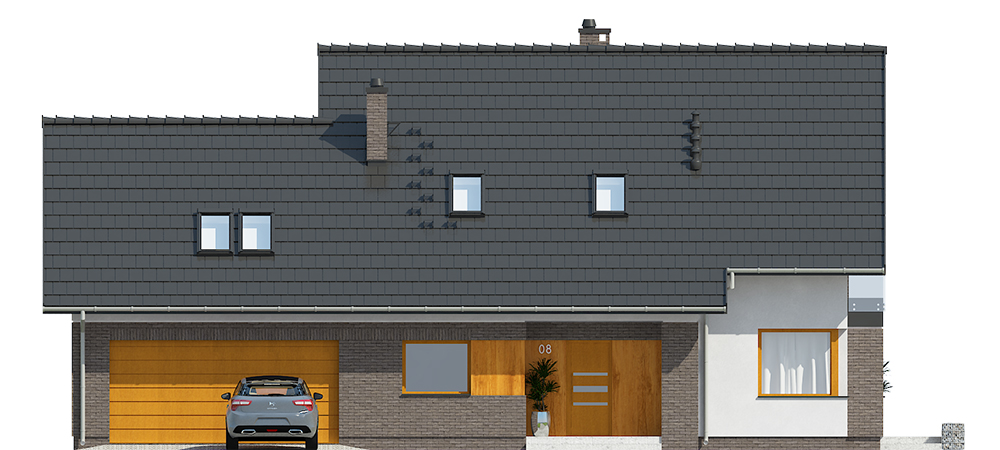

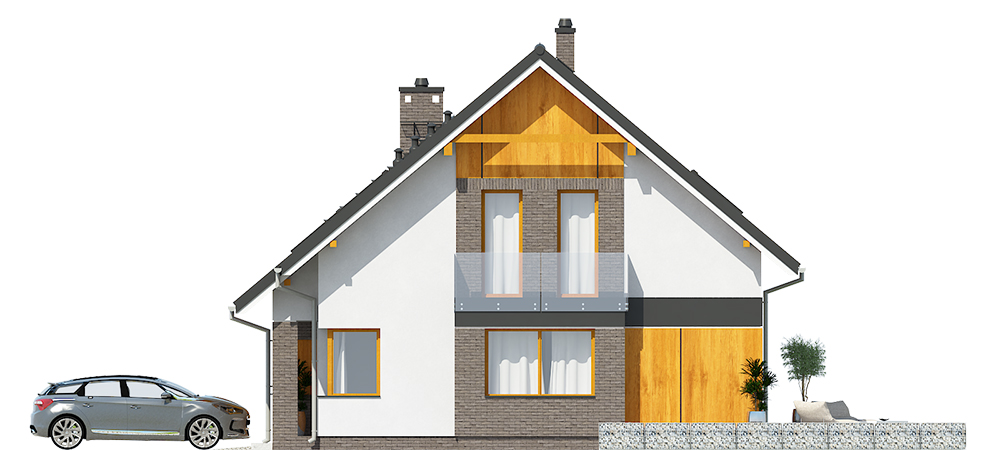

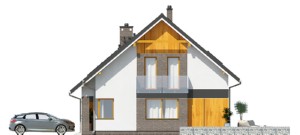

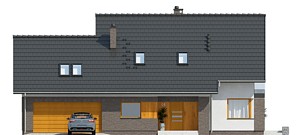

Elewacje

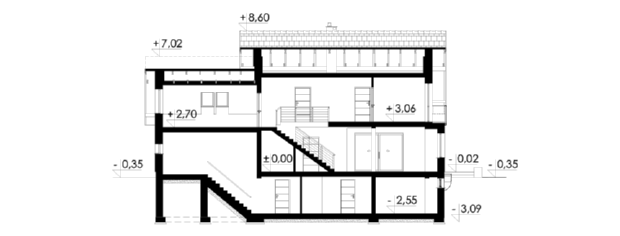

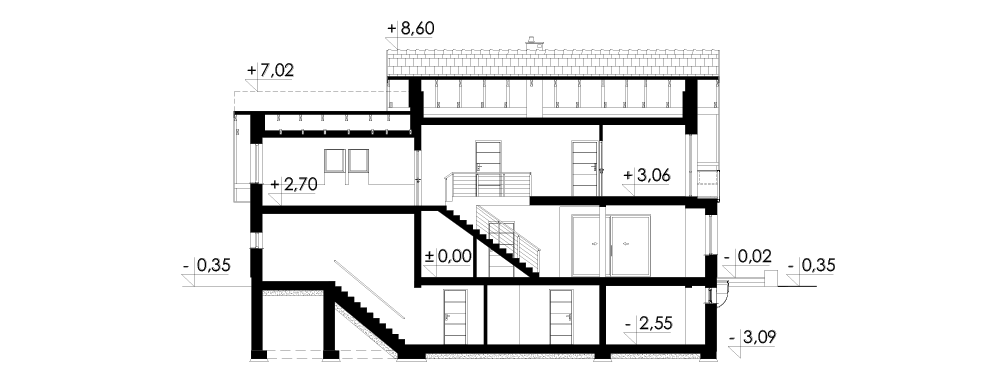

Przekrój

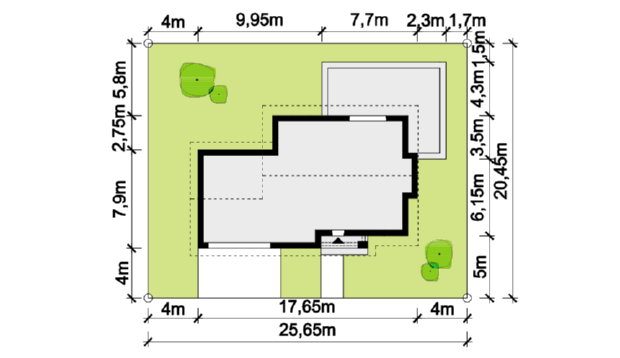

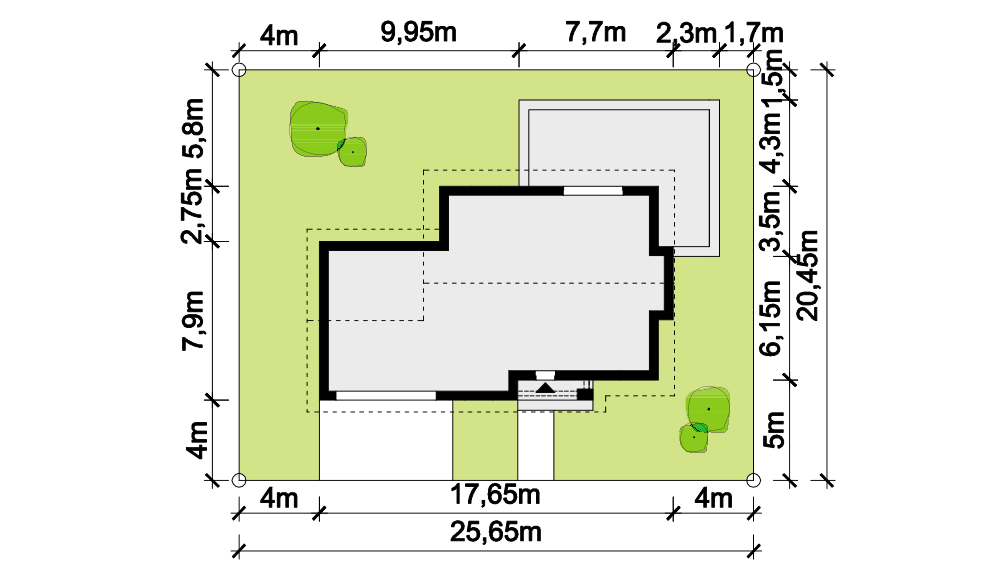

Usytuowanie na działce


Opis projektu

Dom jednorodzinny, wolnostojący, podpiwniczony z poddaszem.

Układ funkcjonalny:

Pokój dzienny z jadalnią i wyjściem na taras, pięć pokoi, kuchnia, dwie łazienki, garderoba, pralnia z suszarnią, garaż, cztery pomieszczenia gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: piwnica-parter: betonowe, wylewane na gruncie; parter-poddasze: żelbetowe dwubiegowe ze spocznikiem.

Ściana kolankowa: nad częścią mieszkalną - wysokość 126,5cm; nad garażem - wysokość 124,5cm.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Kocioł: gazowy lub na paliwo stałe.

Stolarka okienna i drzwiowa: okna i drzwi PVC, brama segmentowa, rolety zewnętrzne.
