Magnus I PG2

Projekt Magnus I PG2
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Magnus I PG2

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
169.44 m2
156.10 m2
70.92 m2
396.46 m2
222.80 m2
1497.40 m3
25°
6.05 m
2


Rzuty

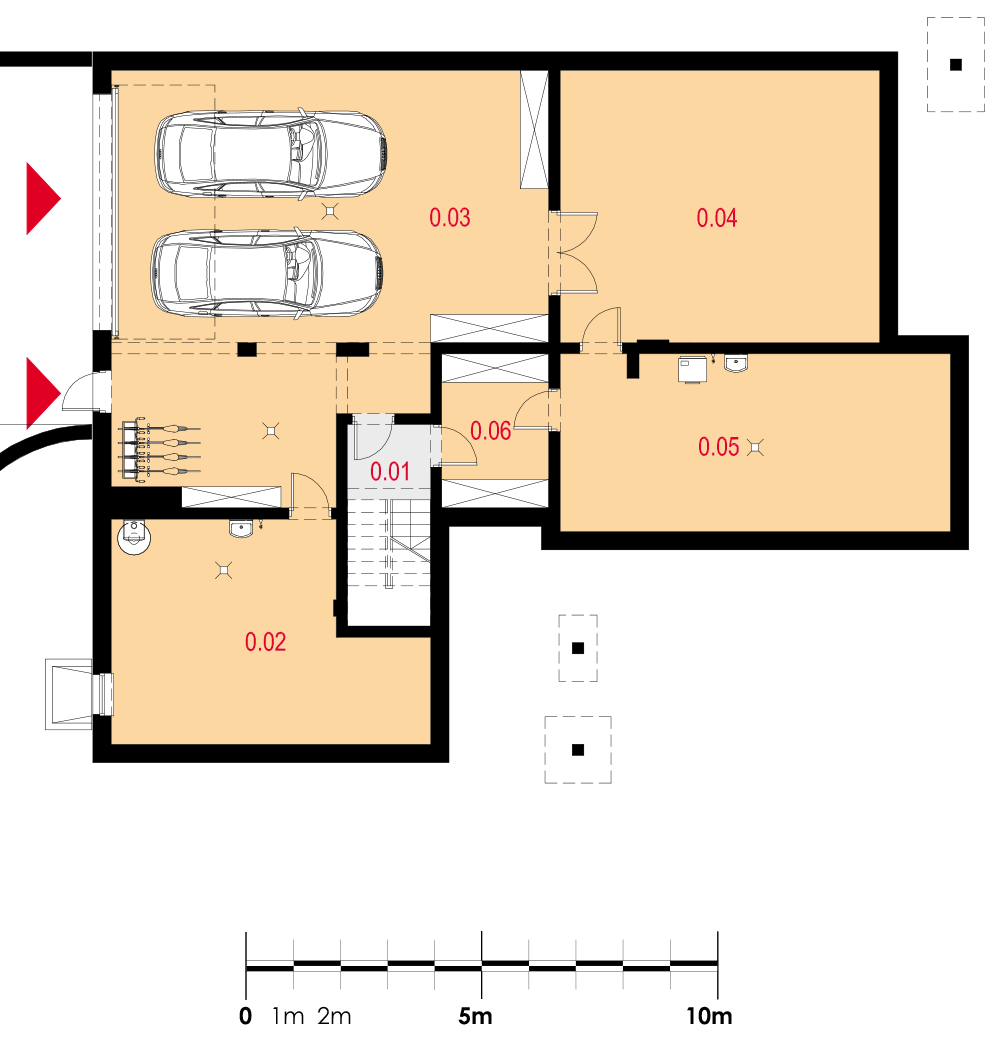

Piwnica


0.01 Komunikacja
0.02 Pom. gosp.
0.03 Garaż
0.04 Pom. gosp.
0.05 Pralnia i suszarnia
0.06 Pom. gosp.
5.04 m2
26.63 m2
70.92 m2
38.16 m2
30.31 m2
7.22 m2

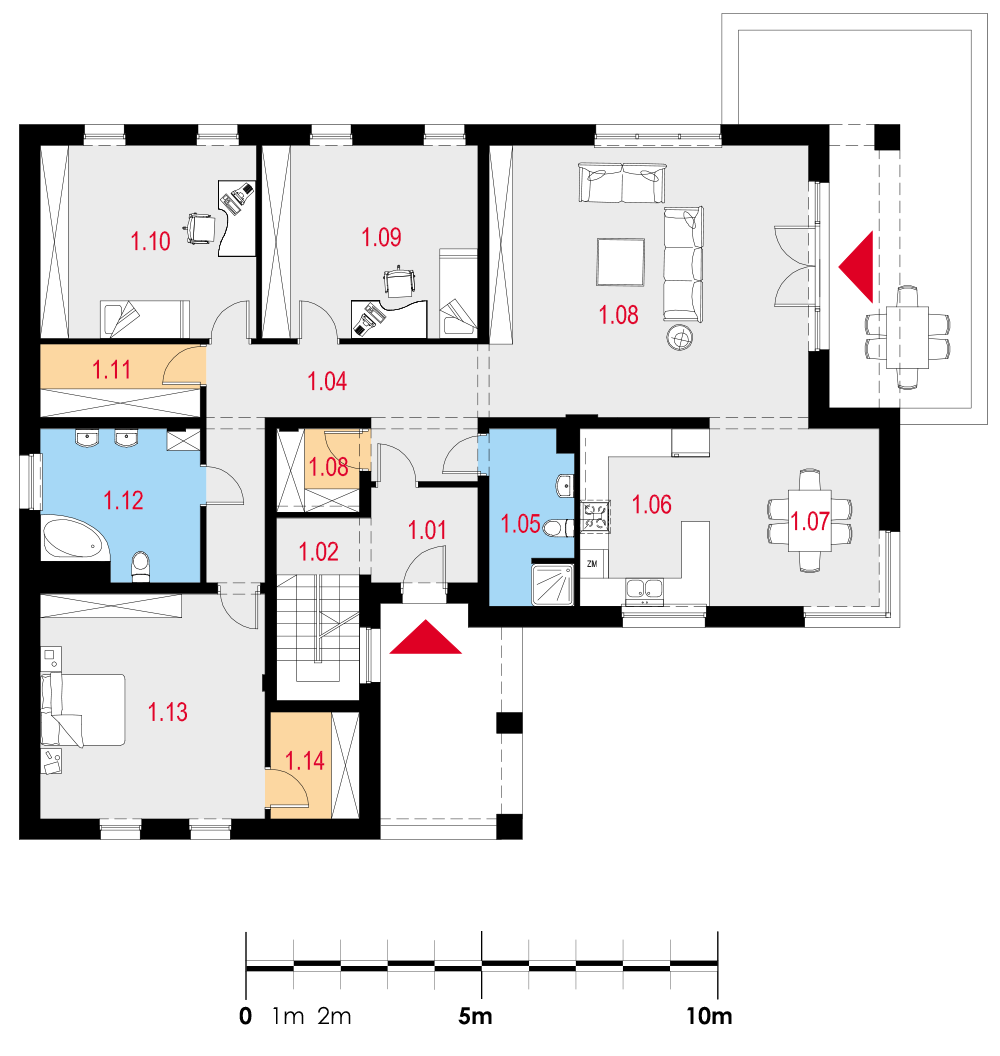

Parter


1.01 Wiatrołap
1.02 Komunikacja
1.03 Garderoba
1.04 Przedpokój
1.05 WC
1.06 Kuchnia
1.07 Jadalnia
1.08 Pokój dzienny
1.09 Pokój
1.10 Pokój
1.11 Garderoba
1.12 Łazienka
1.13 Sypialnia
1.14 Garderoba
4.47 m2
6.67 m2
3.05 m2
16.40 m2
6.33 m2
10.13 m2
13.23 m2
38.16 m2
18.32 m2
18.32 m2
5.15 m2
10.17 m2
22.20 m2
4.16 m2

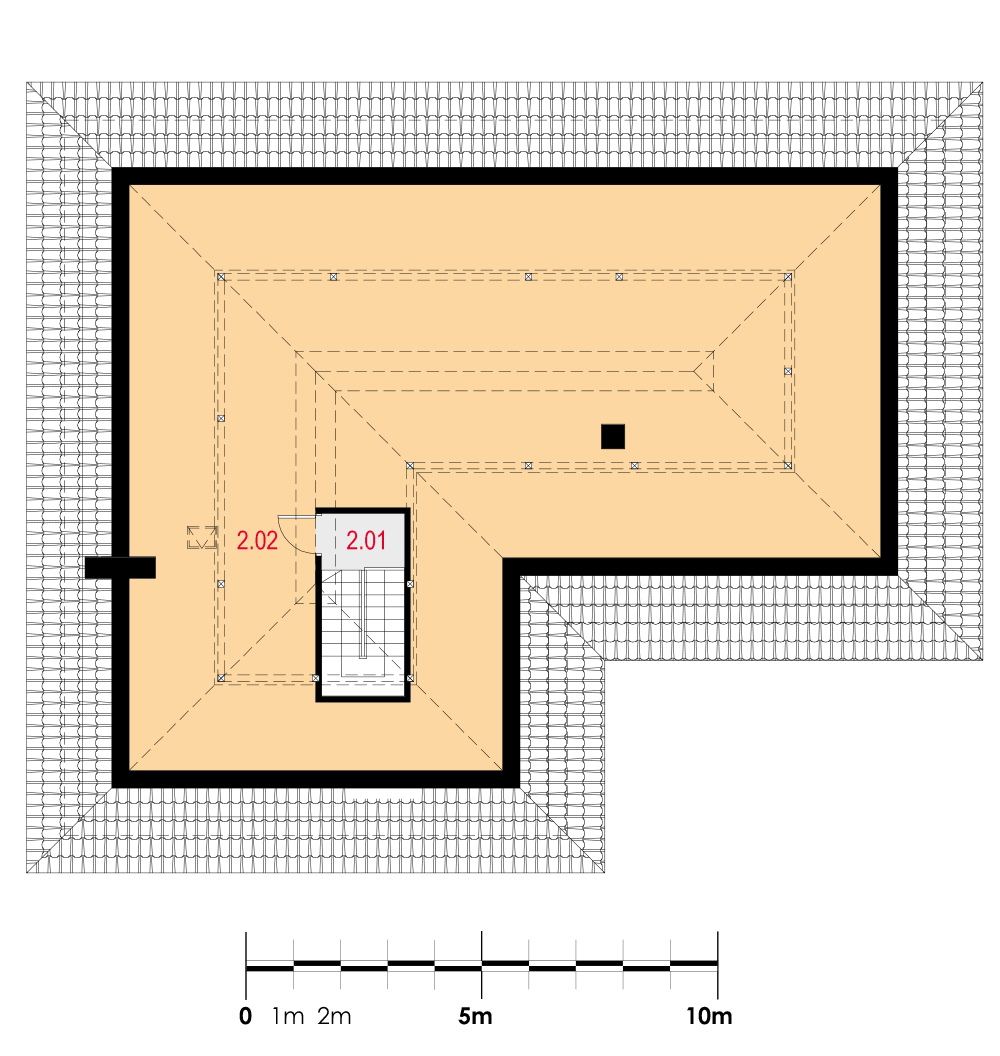

Poddasze


2.01 Komunikacja
2.02 Strych
4.37 m2
37.05 (211.26) m2

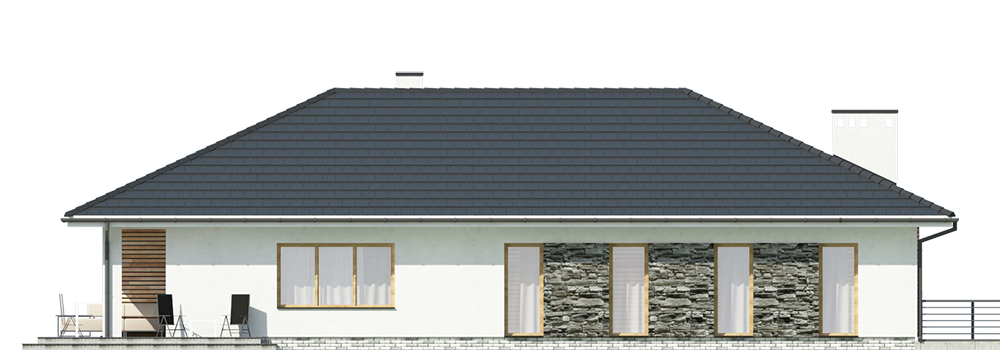

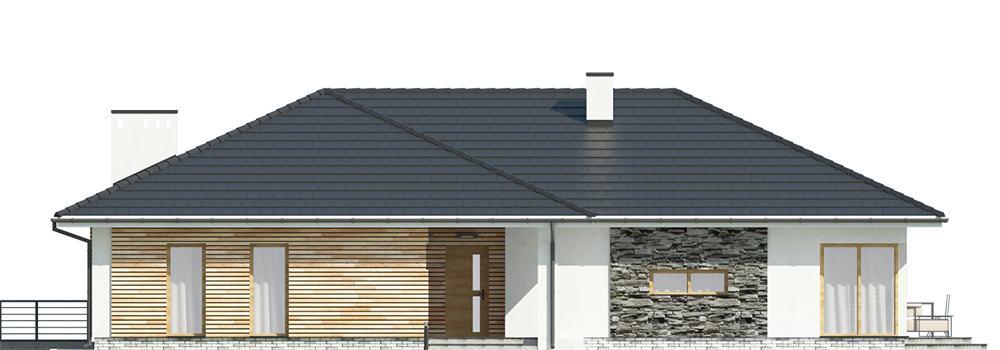

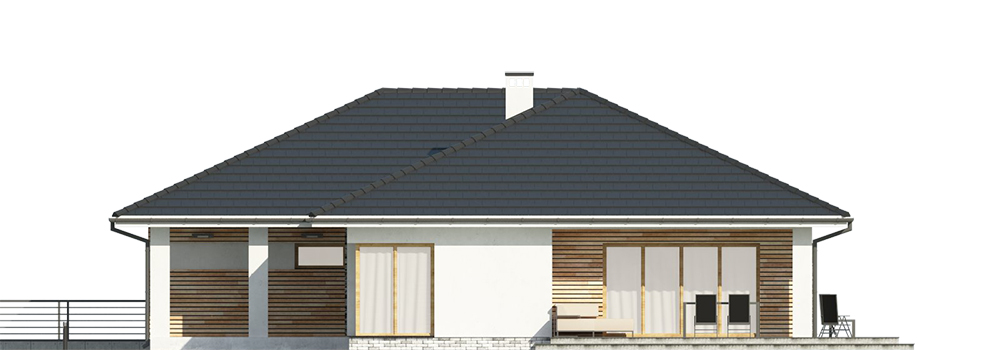

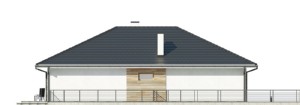

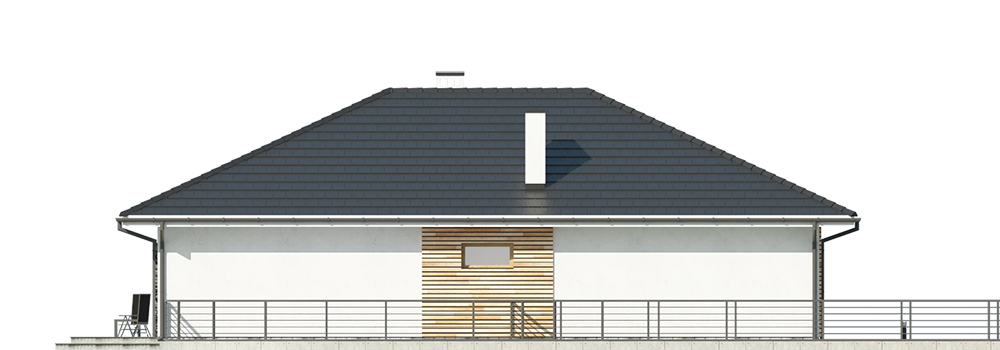

Elewacje

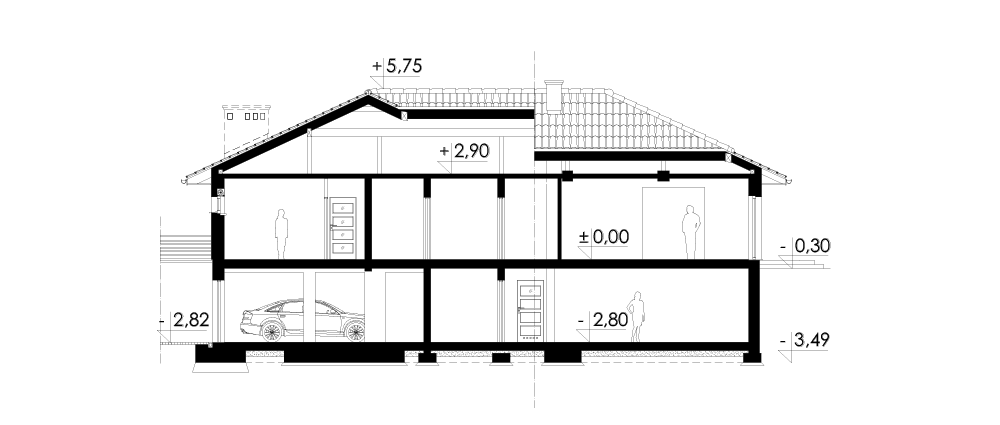

Przekrój

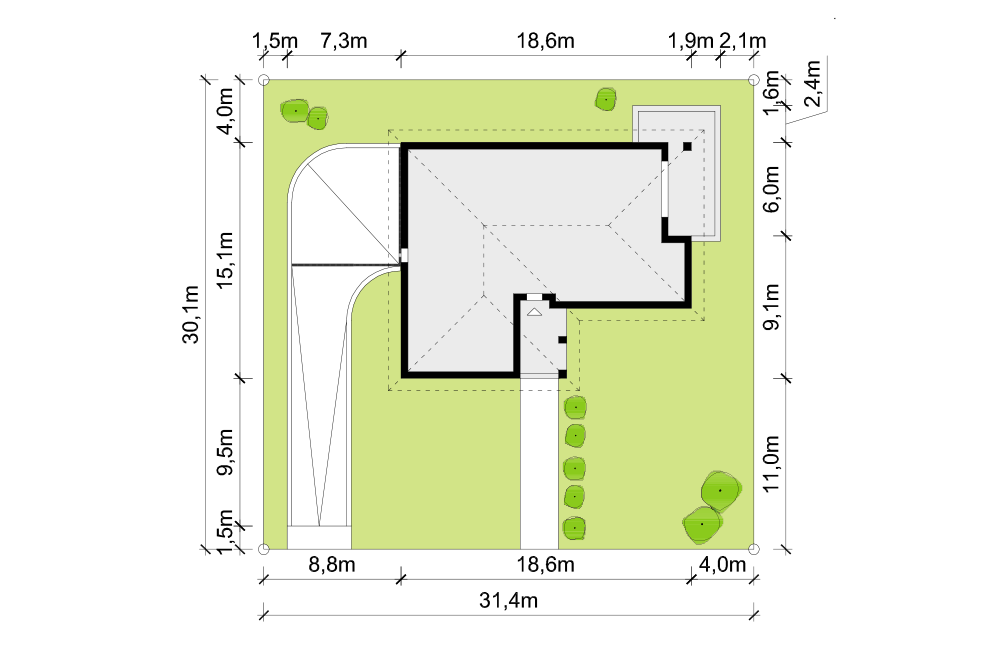

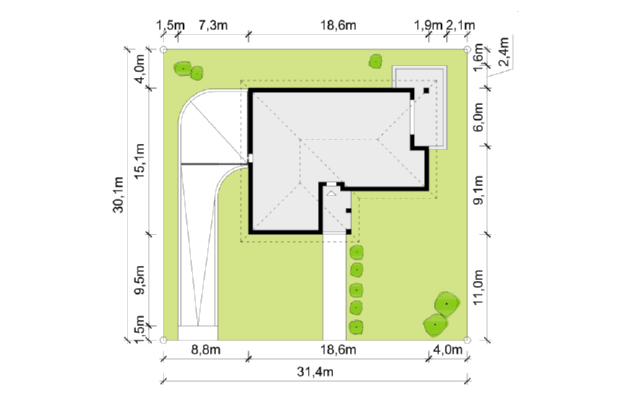

Usytuowanie na działce


Opis projektu

Dom jednorodzinny, wolnostojący, podpiwniczony z poddaszem nieużytkowym i garażem dwustanowiskowym.

Układ funkcjonalny: Salon z wyjściem na taras, jadalnia, 3 pokoje, kuchnia, łazienka, WC, 3 garderoby, garaż dwustanowiskowy, pralnia z suszarnią, 3 pomieszczenia gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: bloczki silikatowe SILKA o gr. 24cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: piwnica-parter: żelbetowe dwubiegowe ze spocznikiem; parter-poddasze nieużytkowe: żelbetowe dwubiegowe ze spocznikiem

Strop: płyta żelbetowa.

Dach: wielospadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Źródło ciepła: kocioł gazowy, kominek z płaszczem wodnym na biomasę i zestaw solarny (c.w.u.).
Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe,
w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Wentylacja: grawitacyjna.

Stolarka okienna i drzwiowa: okna i drzwi PVC, brama garażowa segmentowa, rolety zewnętrzne.
