Hodiernus I G1

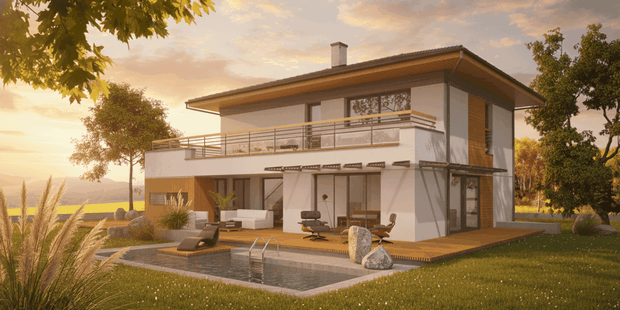

Projekt Hodiernus I G1

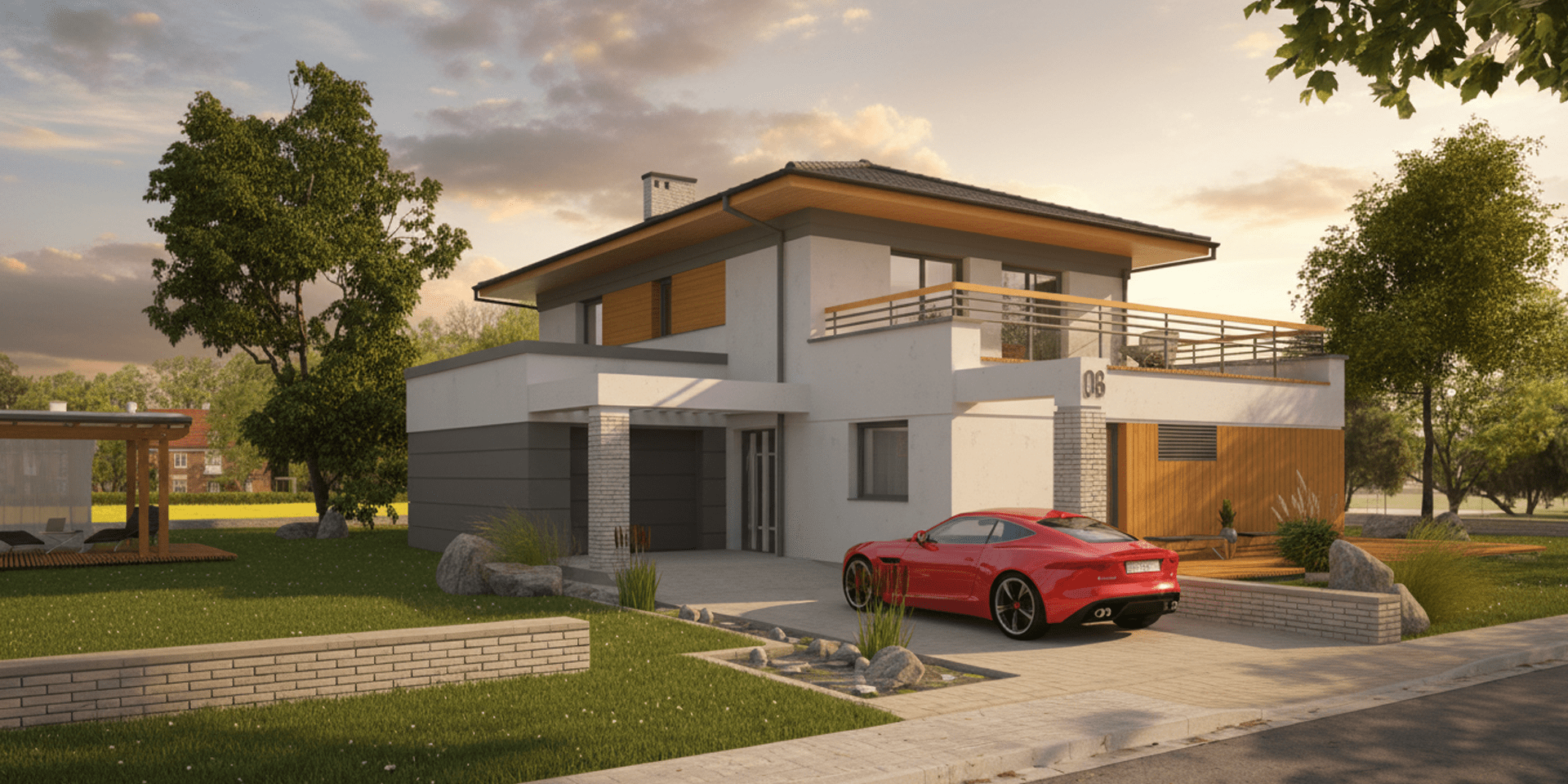

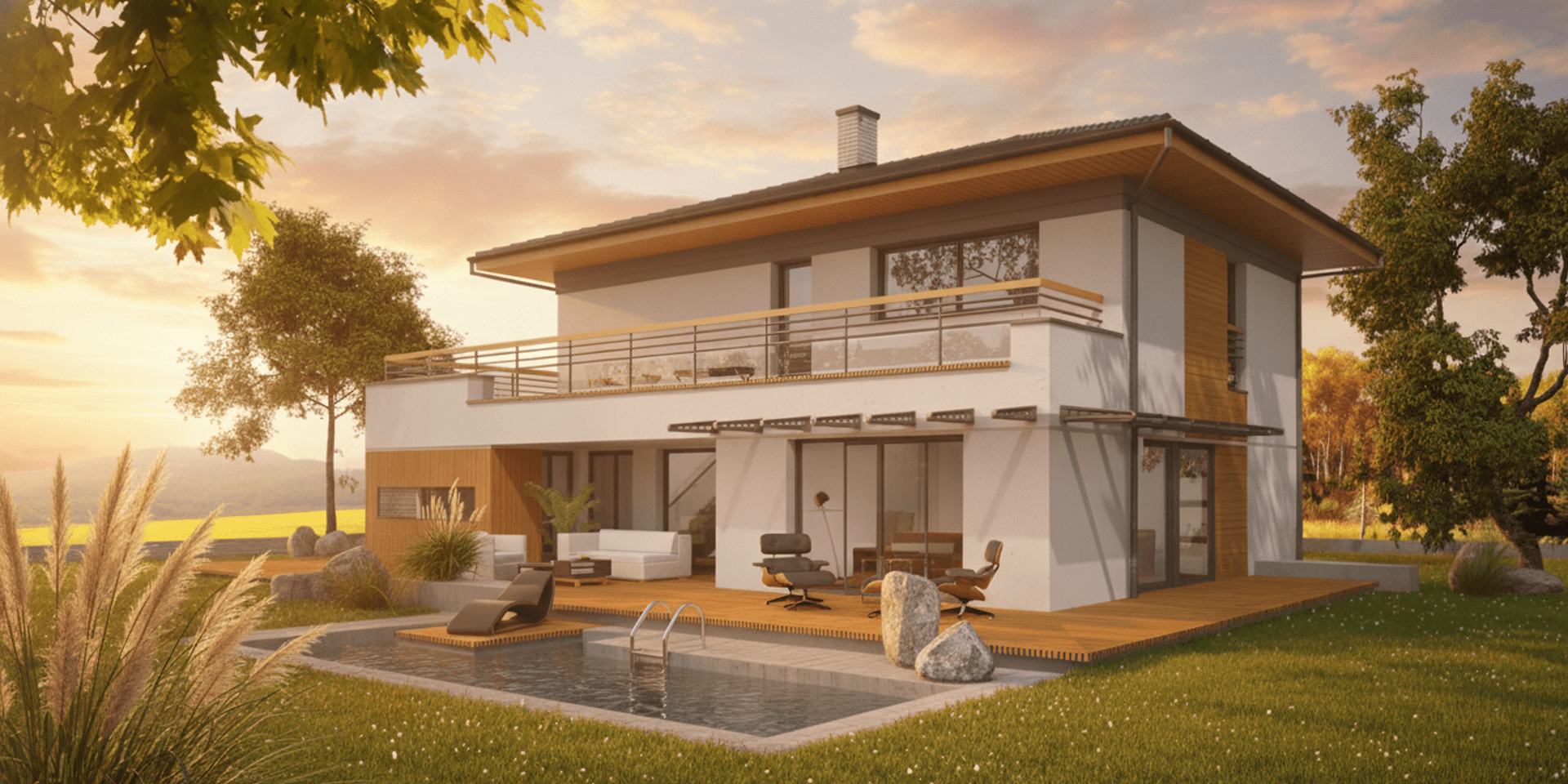

WERSJA PODSTAWOWA

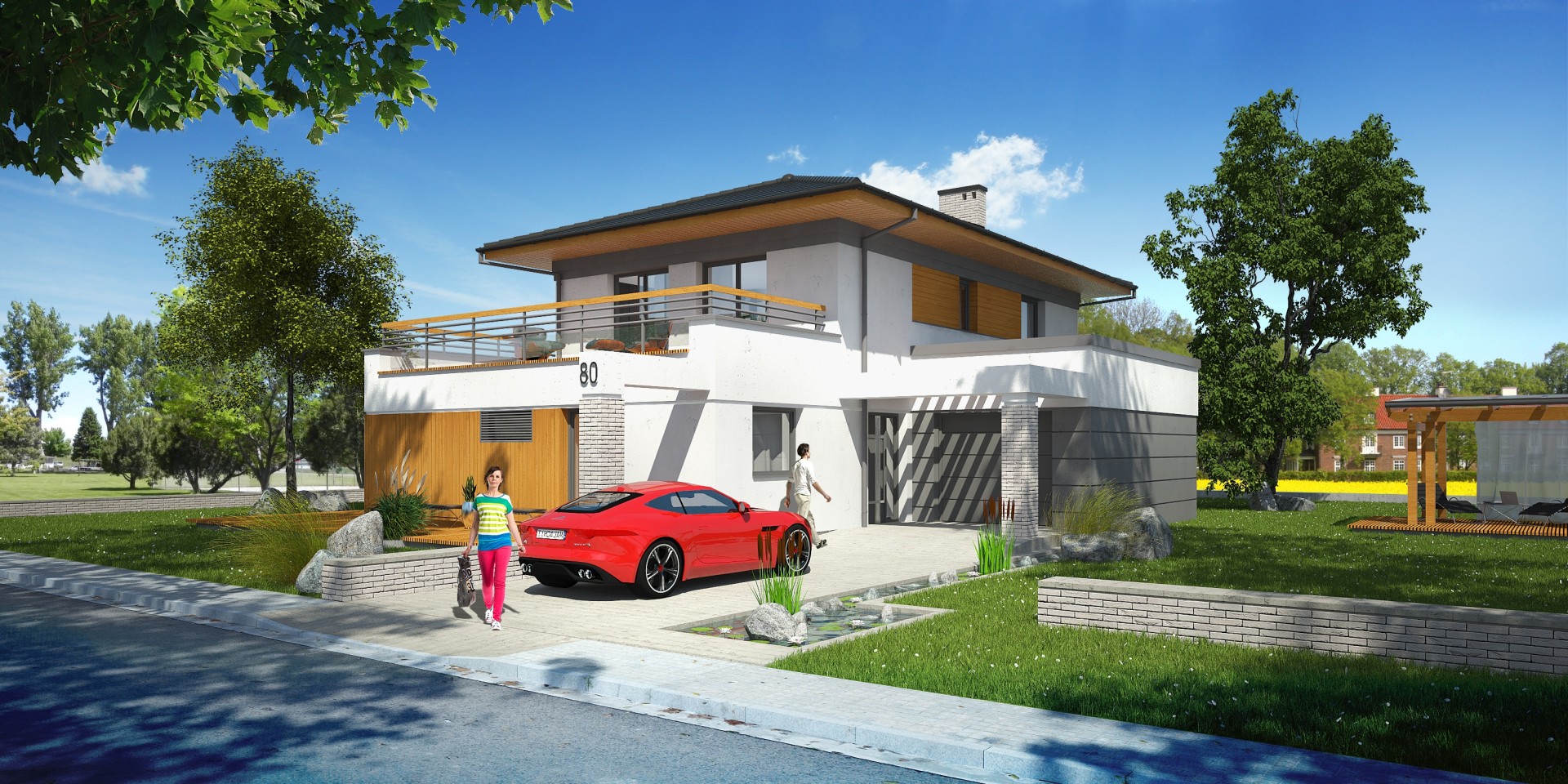

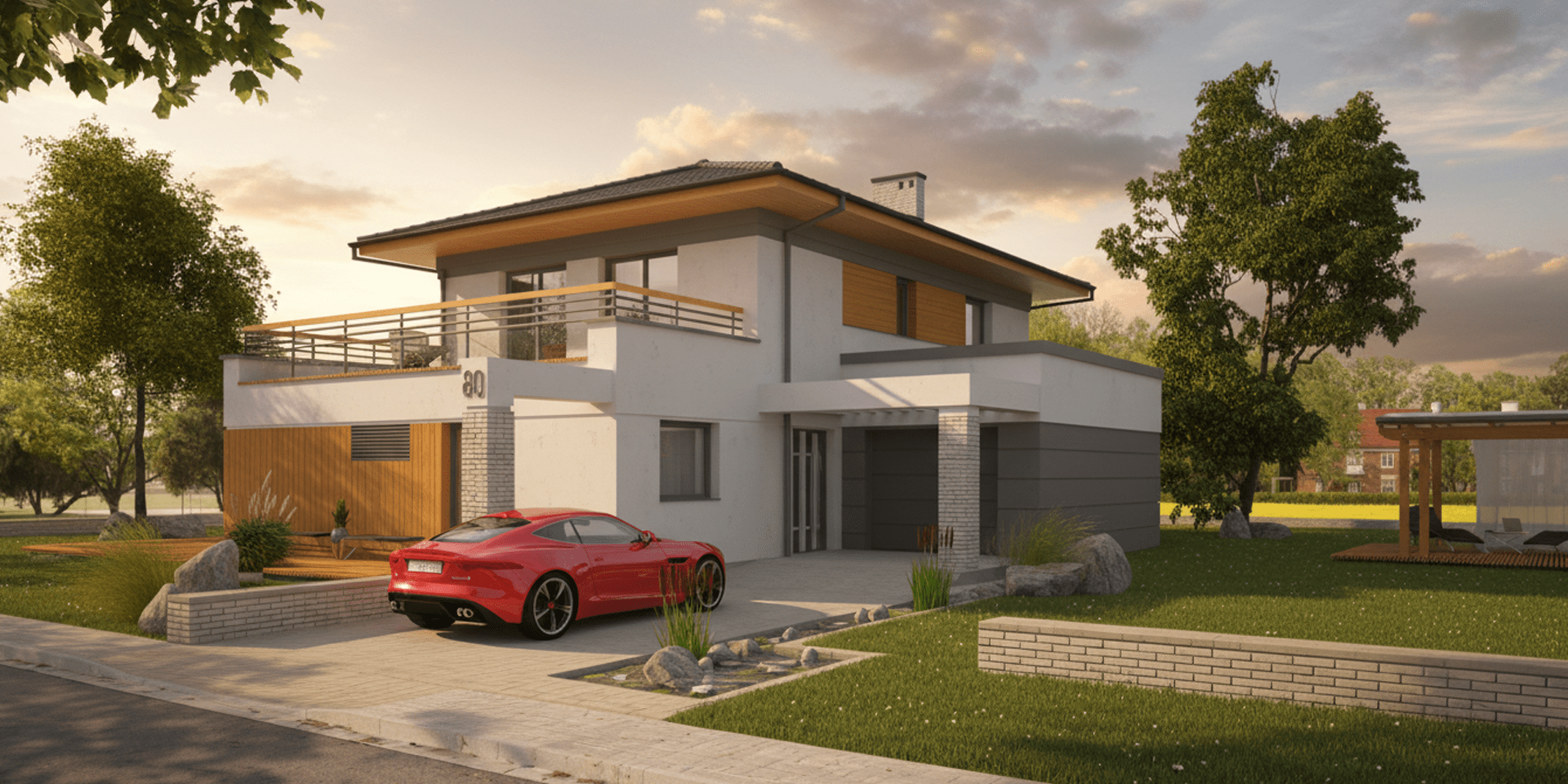

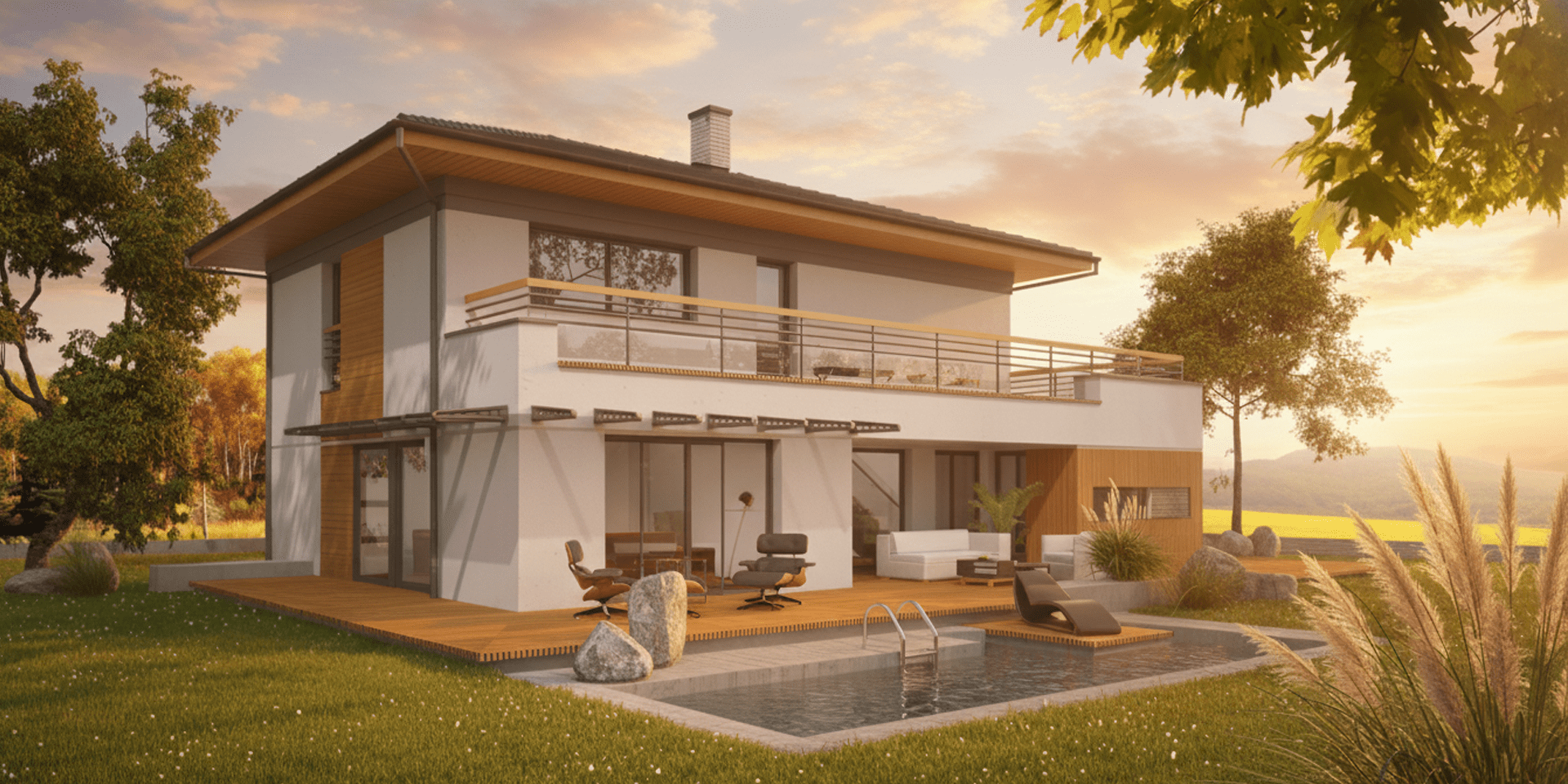

LUSTRZANE ODBICIE

Projekt Hodiernus I G1

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
138.48 m2
14.87 m2
20.58 m2
173.93 m2
163.29 m2
910.70 m3
20°
8.19 m
2


Rzuty

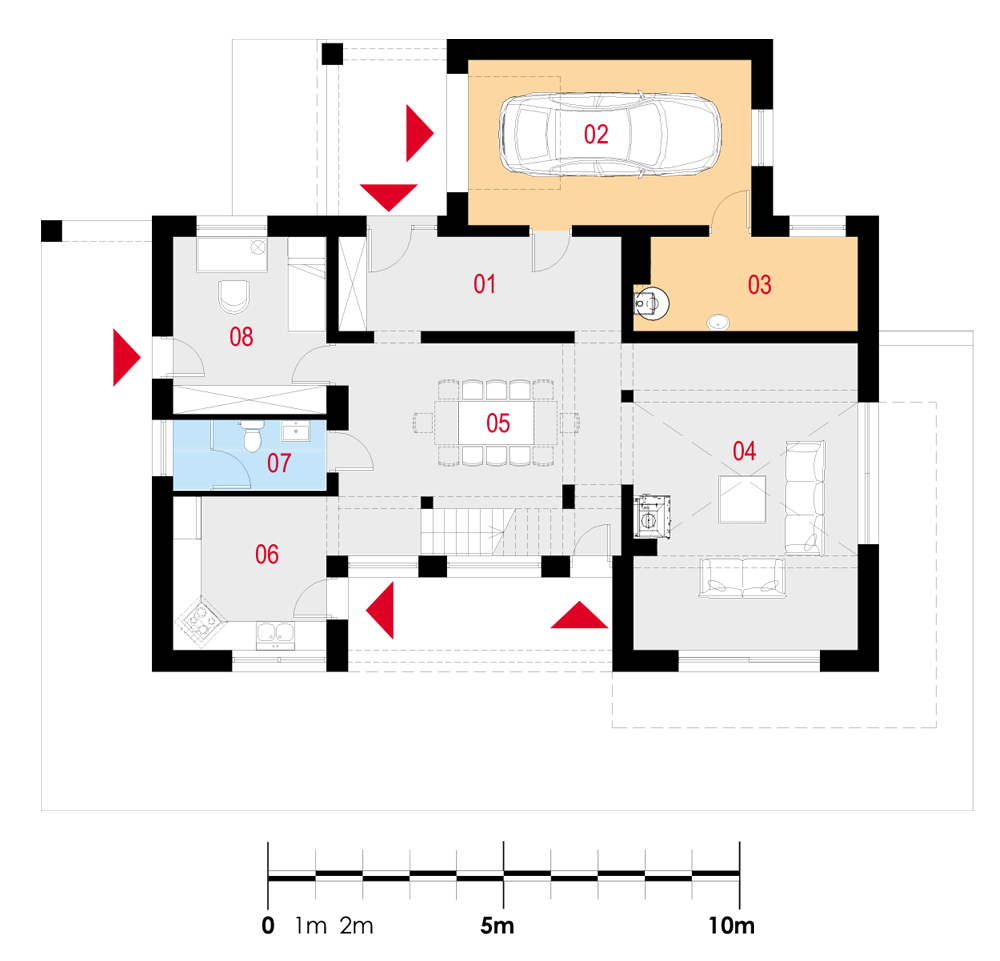

Parter


01 Wiatrołap
02 Garaż
03 Pom. gosp.
04 Pokój dzienny
05 Jadalnia
06 Kuchnia
07 Łazienka
08 Pokój
11.76 m2
20.58 m2
9.00 m2
30.08 m2
24.25 m2
10.40 m2
4.78 m2
11.94 m2

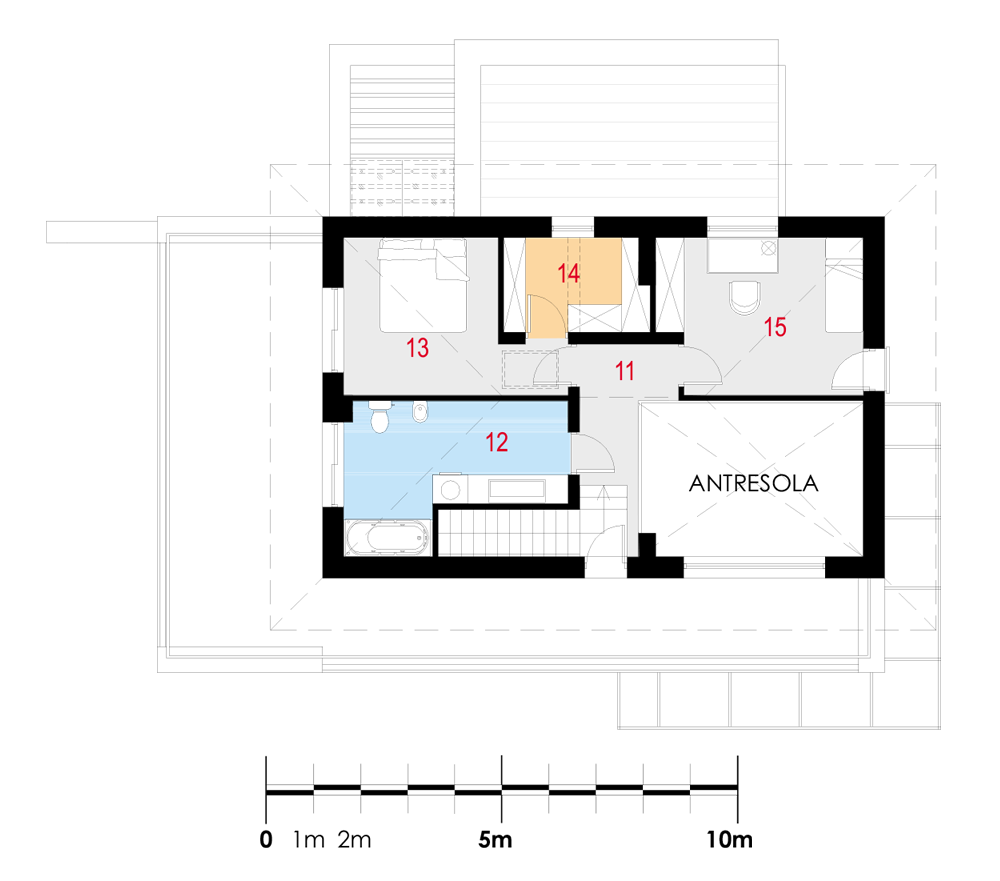

Piętro


11 Komunikacja
12 Łazienka
13 Sypialnia
14 Garderoba
15 Pokój
7.36 m2
12.13 m2
12.24 m2
5.87 m2
13.54 m2

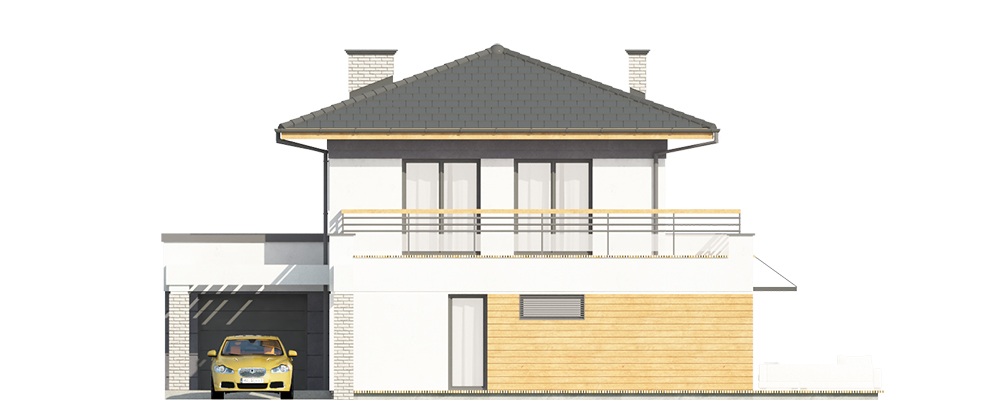

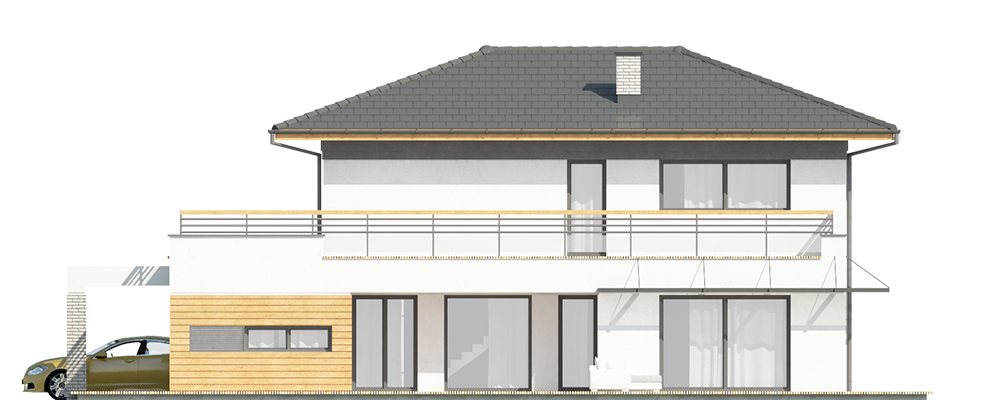

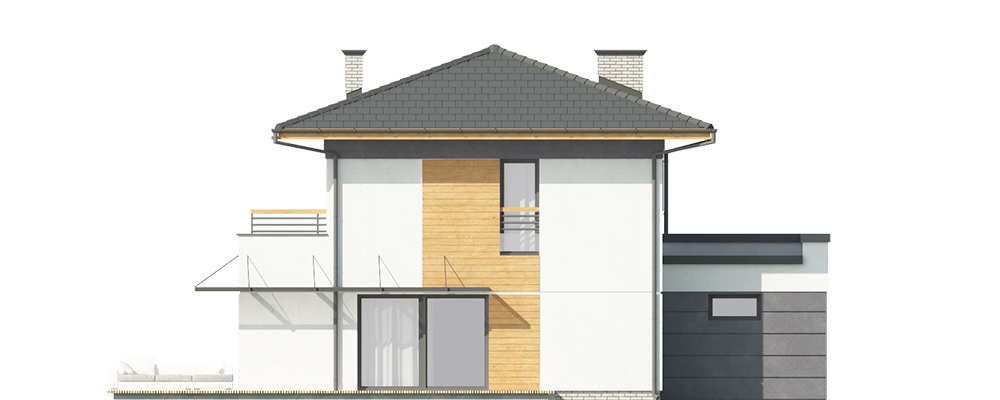

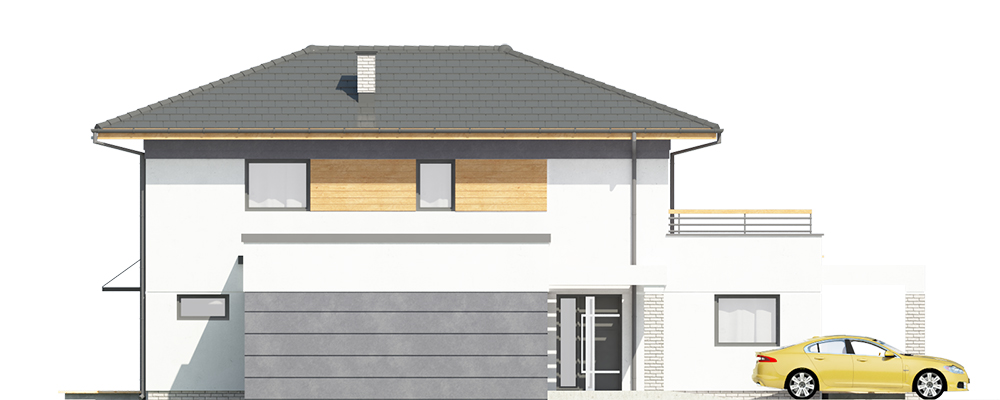

Elewacje

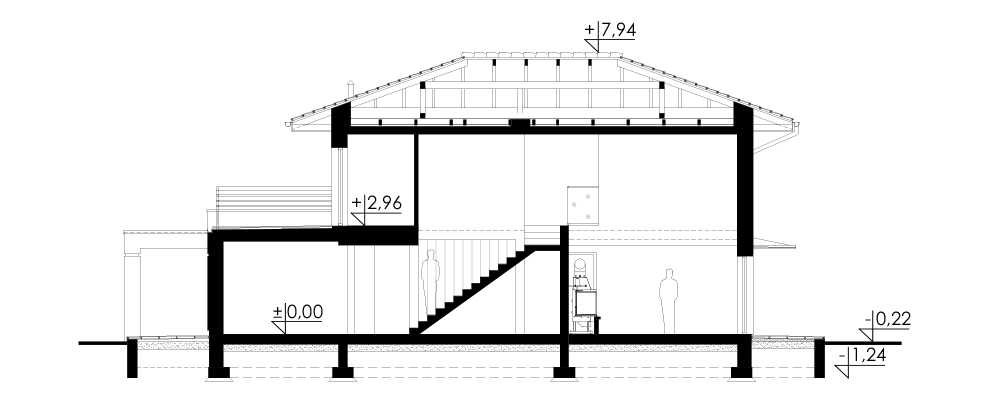

Przekrój

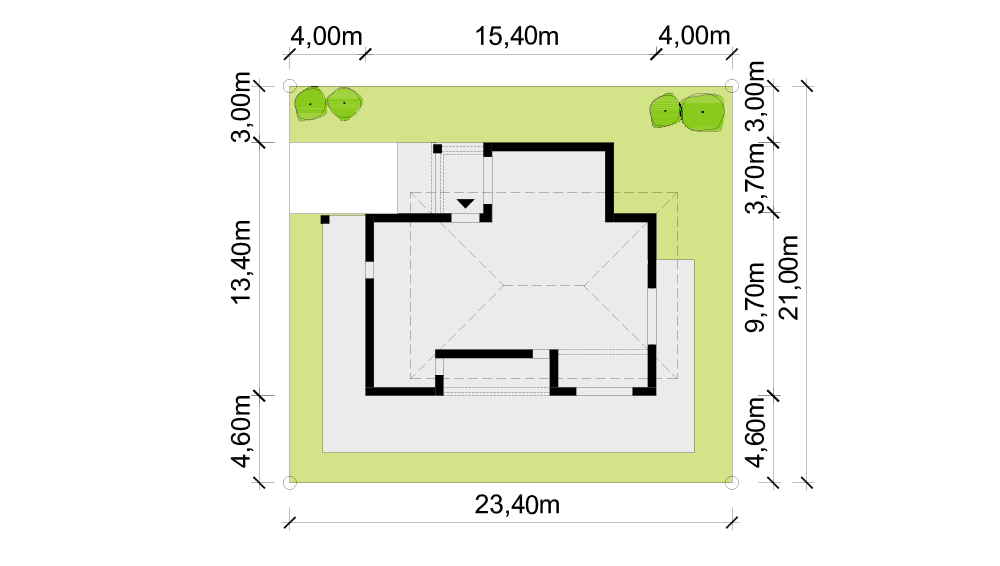

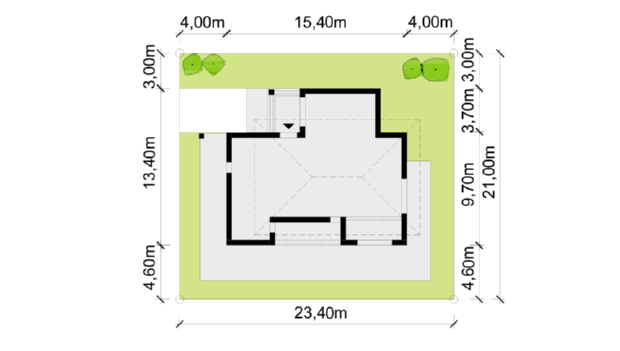

Usytuowanie na działce


Opis projektu

Dom jednorodzinny, wolnostojący, niepodpiwniczony, dwukondygnacyjny z poddaszem nieużytkowym i garażem.

Układ funkcjonalny:

Salon z wyjściem na taras, jadalnia, 3 pokoje, kuchnia, 2 łazienki, garderoba, garaż, pomieszczenie gospodarcze.

Nad salonem znajduje  się otwarta antresola.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: żelbetowe, dwubiegowe ze spocznikiem.

Strop: płyta żelbetowa.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Kocioł: gazowy lub na paliwo stałe.

Stolarka okienna i drzwiowa: okna i drzwi PVC, brama garażowa segmentowa.
