Firmus I PG1

Projekt Firmus I PG1
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Firmus I PG1

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
145.45 m2
121.45 m2
25.62 m2
292.52 m2
144.79 m2
1005.30 m3
35°
8.72 m
2


Rzuty

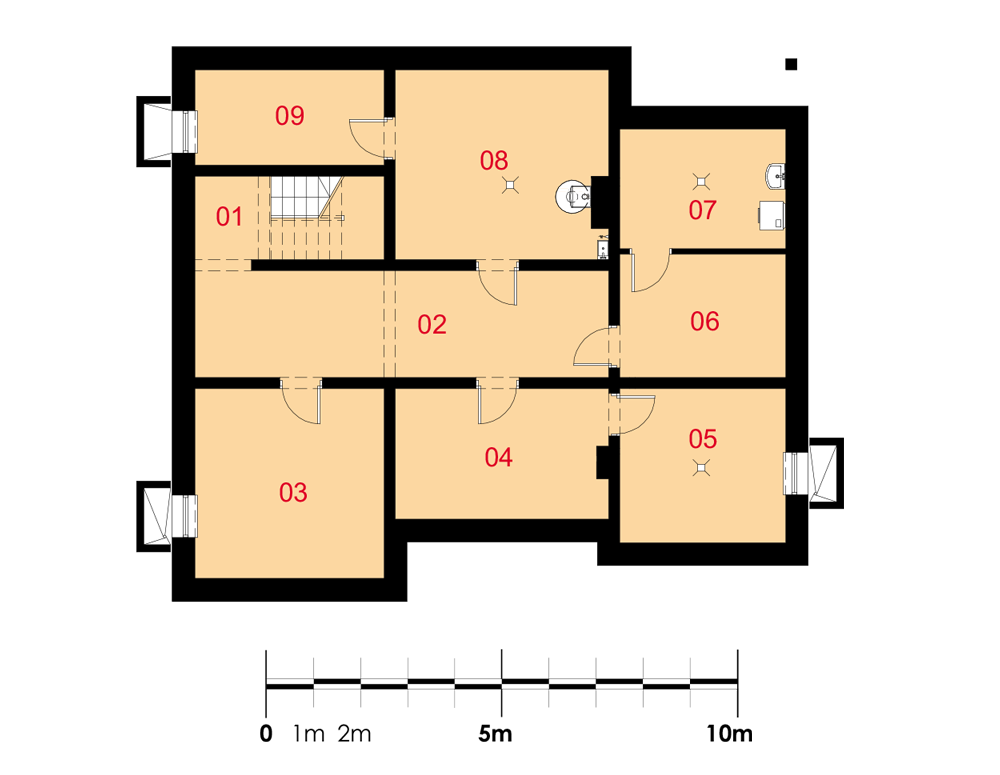

Piwnica


01 Kl. schodowa
02 Komunikacja
03 Pom. gosp.
04 Pom. gosp.
05 Pom. gosp.
06 Suszarnia
07 Pralnia
08 Kotłownia
09 Pom. gosp.
3.44 m2
19.87 m2
15.76 m2
12.03 m2
11.21 m2
8.98 m2
8.70 m2
17.33 m2
7.90 m2

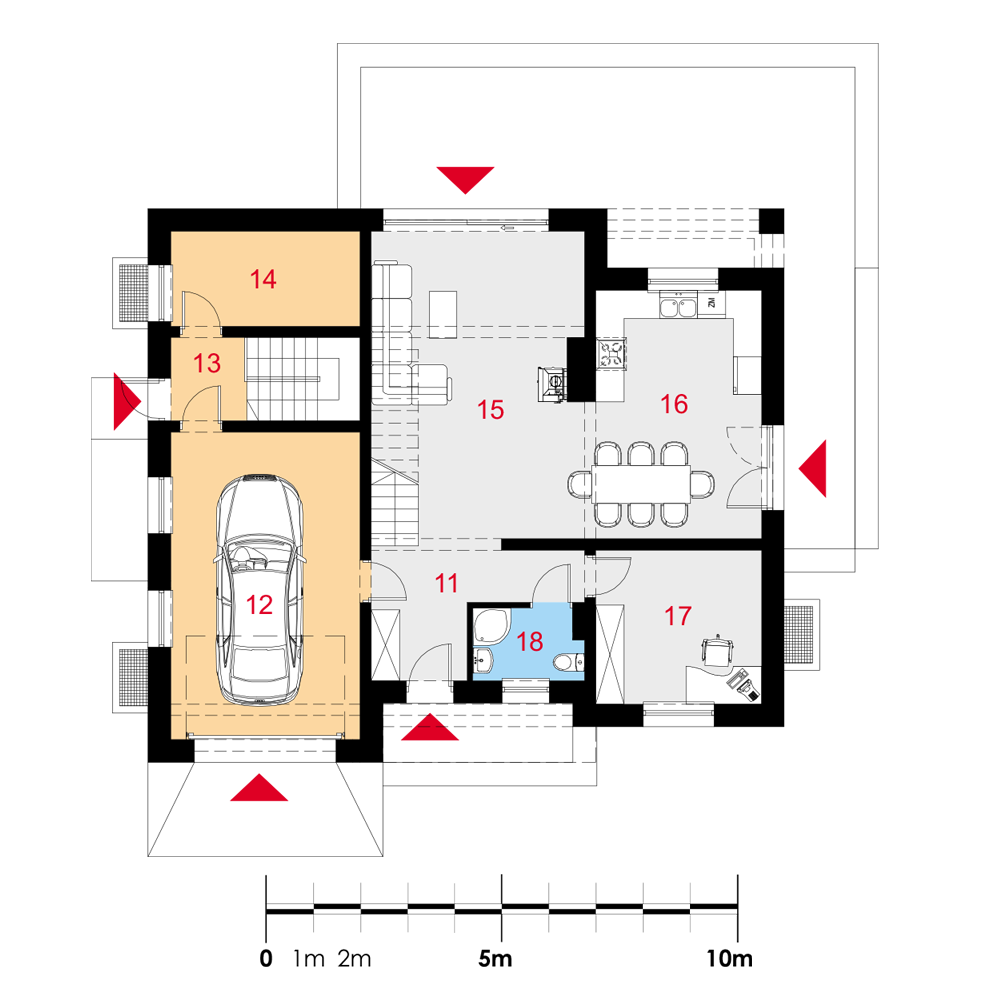

Parter


11 Komunikacja
12 Garaż
13 Kl. schodowa
14 Pom. gosp.
15 Pokój dzienny
16 Kuchnia z jadalnią
17 Pokój
18 Łazienka
8.80 m2
25.62 m2
3.44 m2
7.90 m2
25.73 (28.18) m2
18.77 m2
11.21 m2
3.40 m2

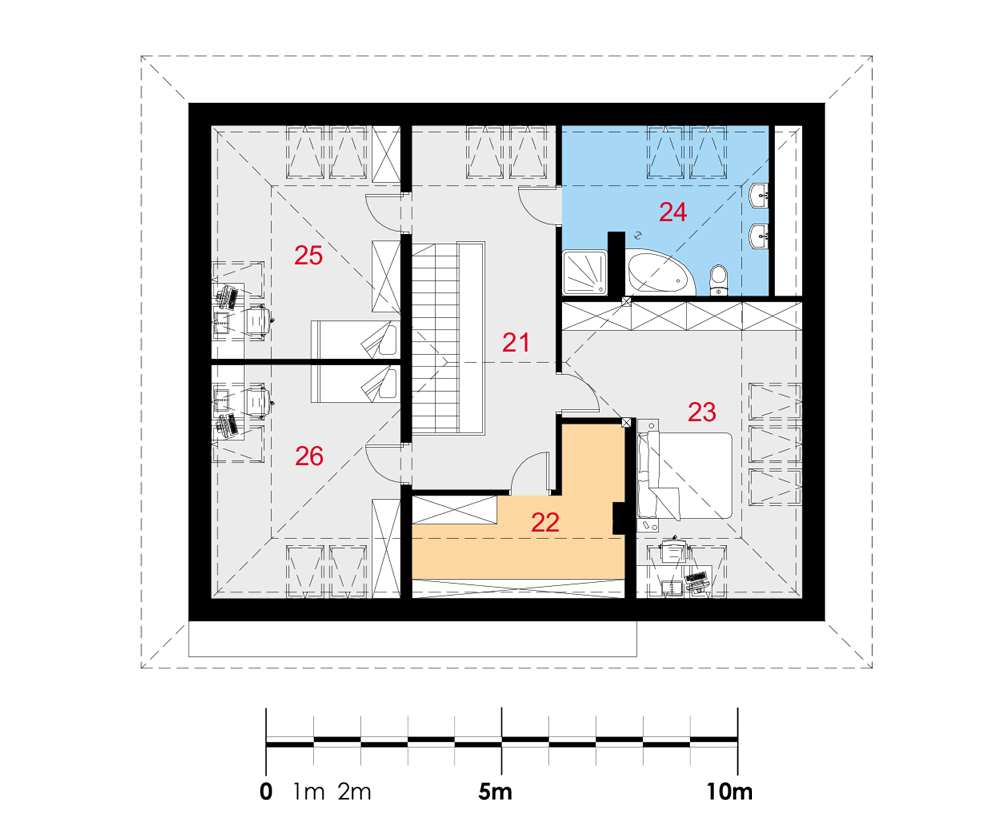

Poddasze


21 Komunikacja
22 Garderoba
23 Sypialnia
24 Łazienka
25 Pokój
26 Pokój
15.07 (17.17) m2
8.33 (11.44) m2
25.44 (29.51) m2
11.37 (15.05) m2
14.06 (19.45) m2
14.09 (19.47) m2

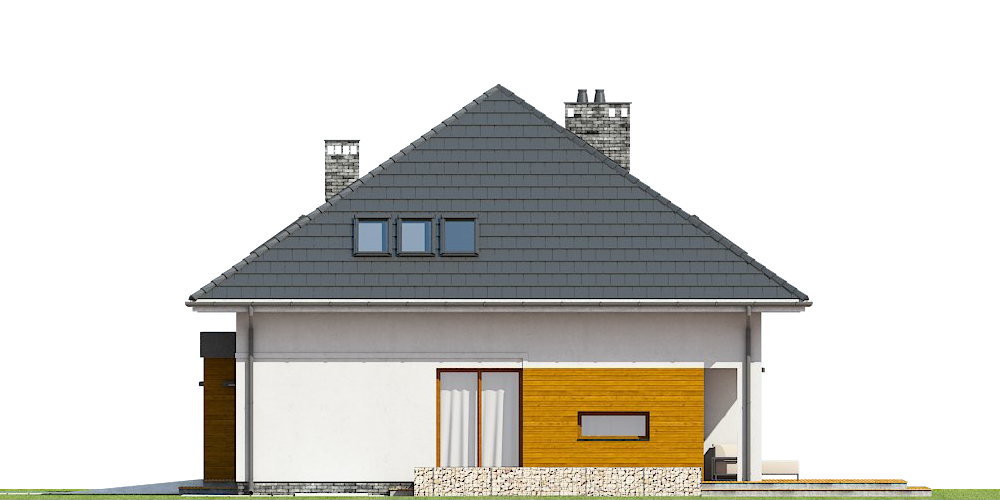

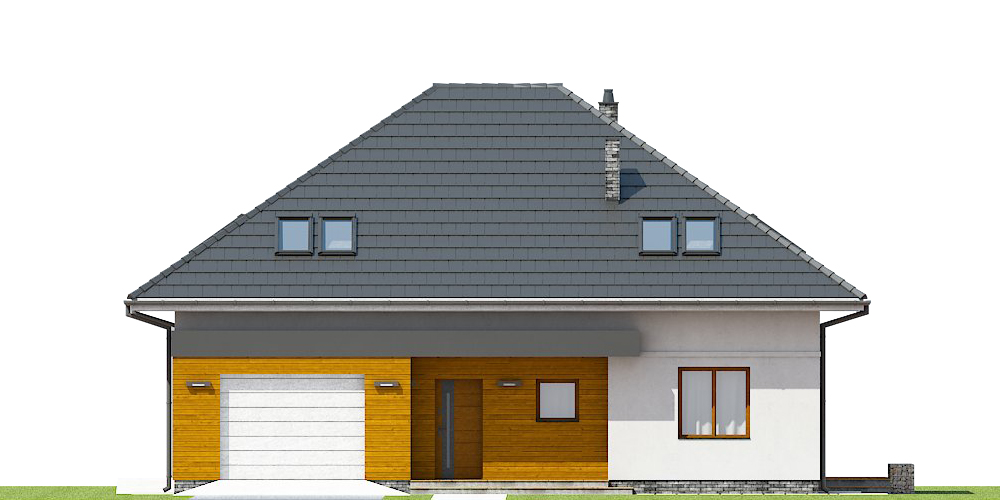

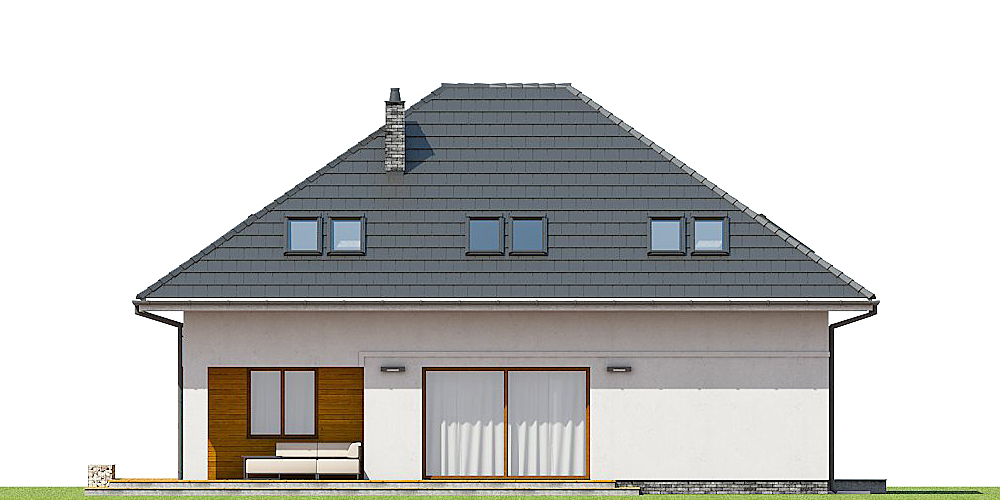

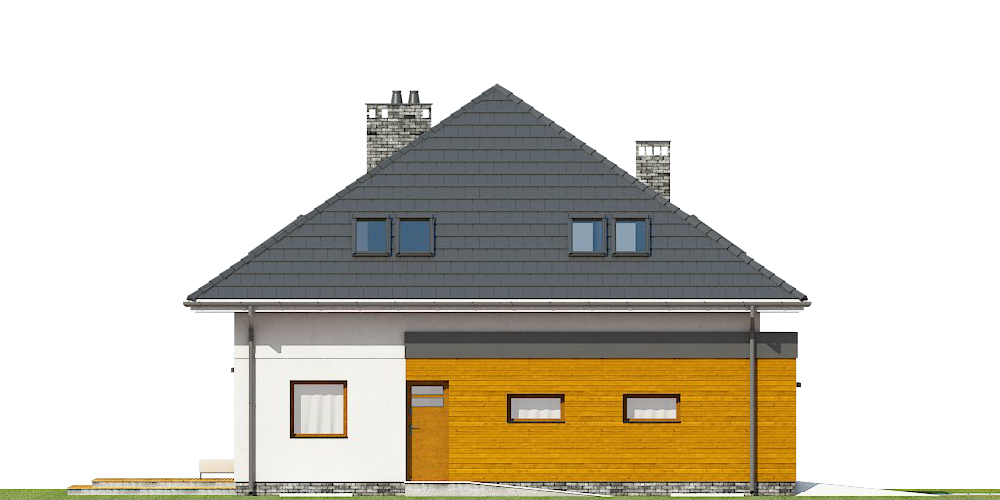

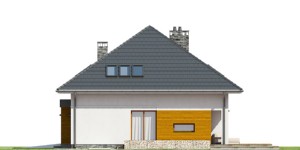

Elewacje

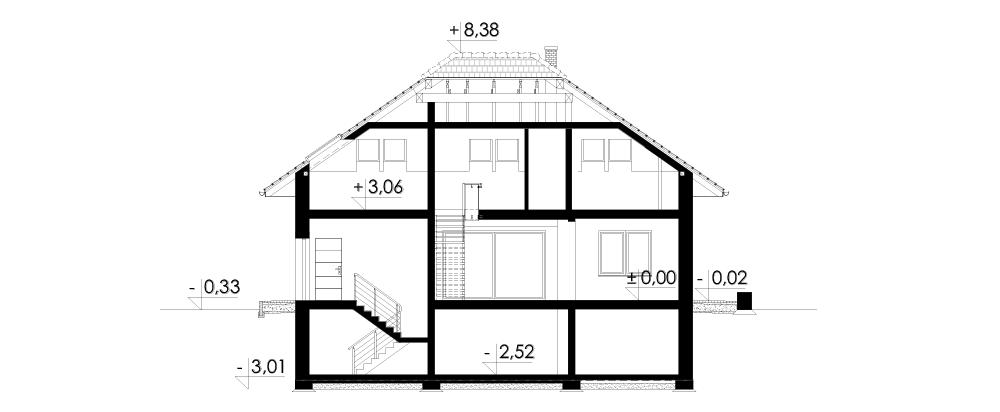

Przekrój

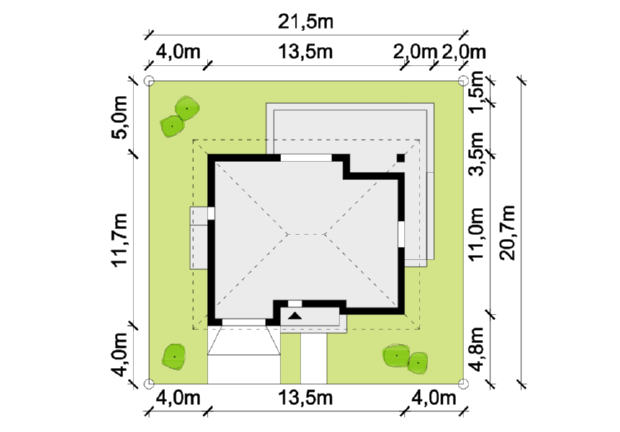

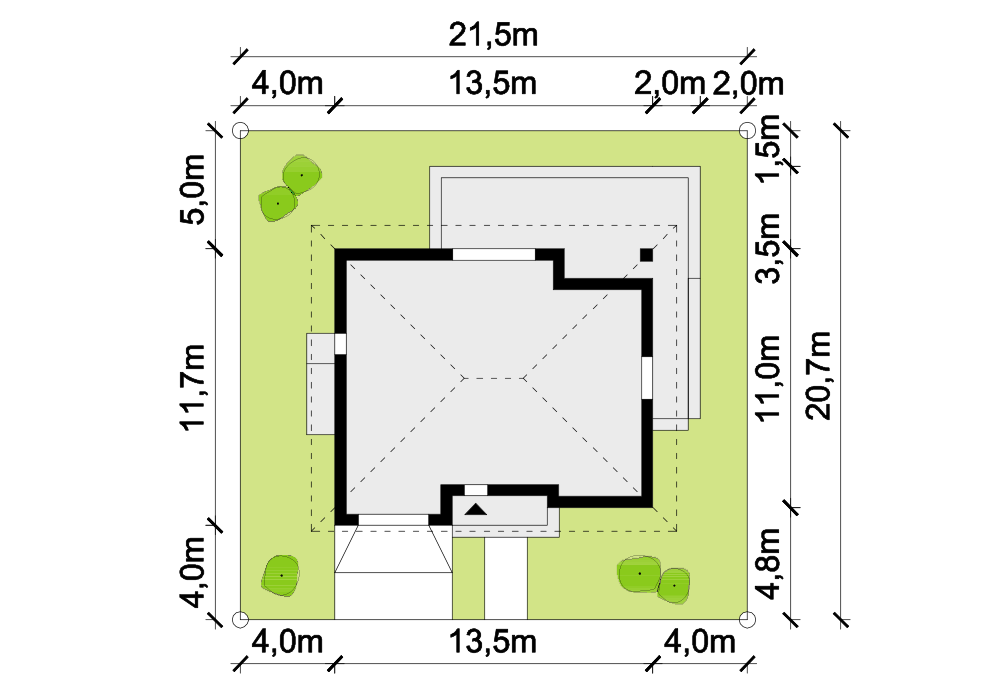

Usytuowanie na działce


Opis projektu

Dom jednorodzinny, wolnostojący, z garażem jednostanowiskowym, podpiwniczony z poddaszem.

Układ funkcjonalny:

Salon z wyjściem na taras, 4 pokoje, kuchnia z jadalnią i wyjściem na taras, 2 łazienki, garderoba, garaż, kotłownia, pralnia i suszarnia, 5 pomieszczeń gospodarczych.

Technologia i konstrukcja

Ściany zewnętrzne: bloczki z betonu komórkowego YTONG ENERGO gr.48cm.

Schody: piwnica-parter: żelbetowe dwubiegowe ze spocznikiem; parter-poddasze: systemowe wspornikowe

Strop: płyta żelbetowa.

Ściana kolankowa: wysokość 131cm.

Dach: czterospadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Kocioł: gazowy lub na paliwo stałe.

Stolarka okienna i drzwiowa: okna i drzwi PVC, brama segmentowa, rolety zewnętrzne.
