Asymmetricus I G1

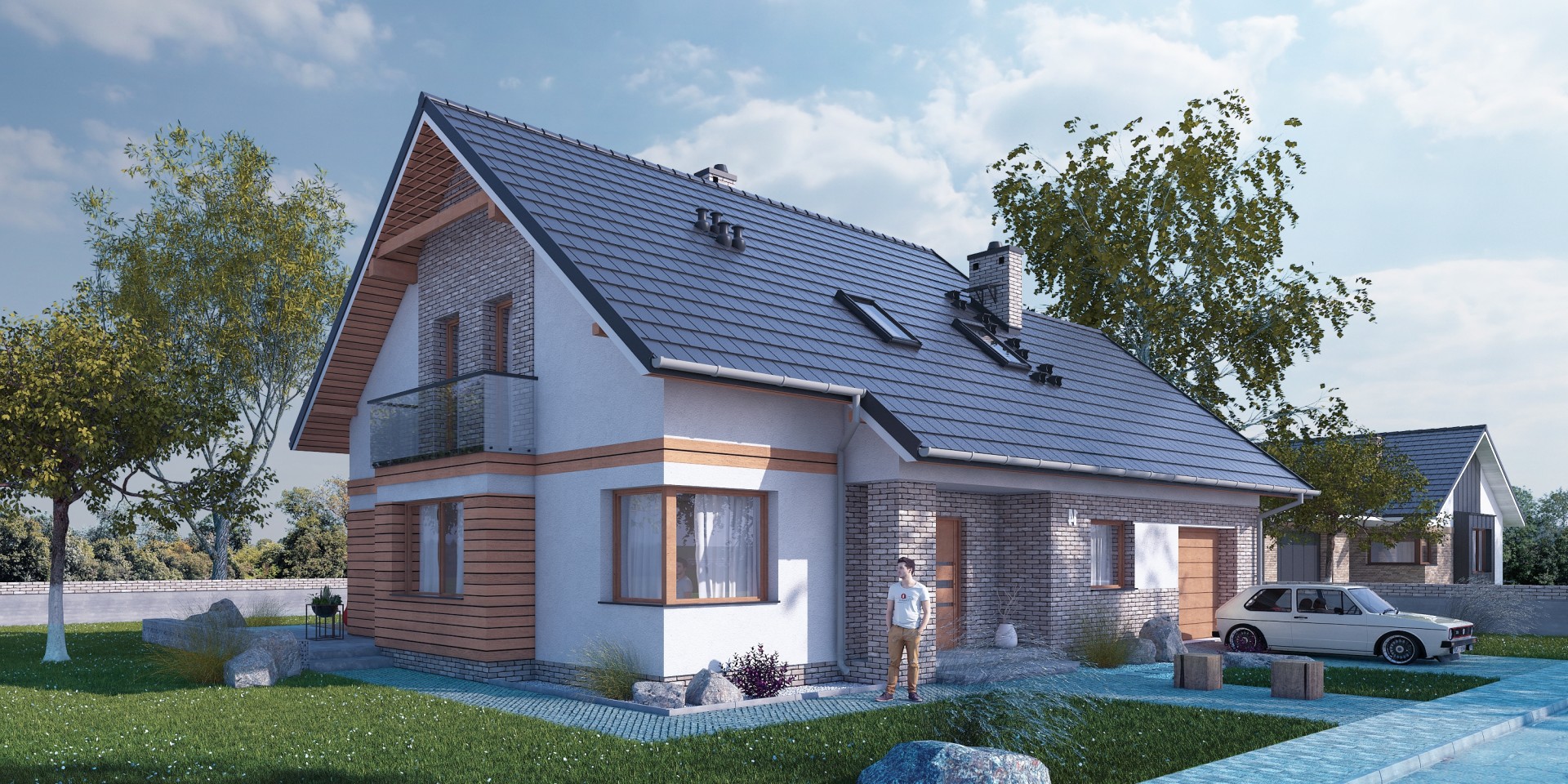

Projekt Asymmetricus I G1
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Asymmetricus I G1

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
133.31 m2
32.94 m2
25.73 m2
191.98 m2
143.80 m2
915.95 m3
40°
8.95 m
2


Rzuty

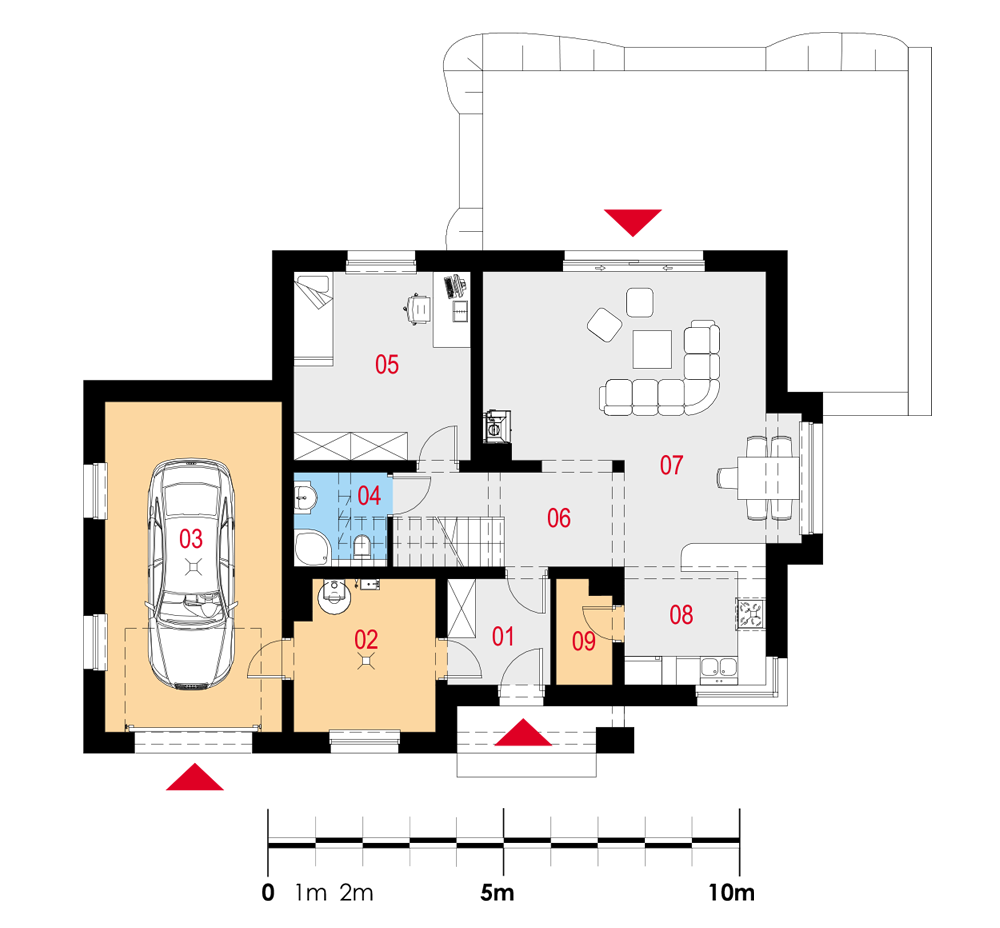

Parter


01 Wiatrołap
02 Pom. gosp.
03 Garaż
04 Łazienka
05 Pokój
06 Komunikacja
07 Salon z jadalnią
08 Kuchnia
09 Spiżarnia
4.81 m2
9.20 m2
25.73 m2
3.83 m2
14.70 m2
10.19 m2
31.95 m2
7.35 m2
2.65 m2

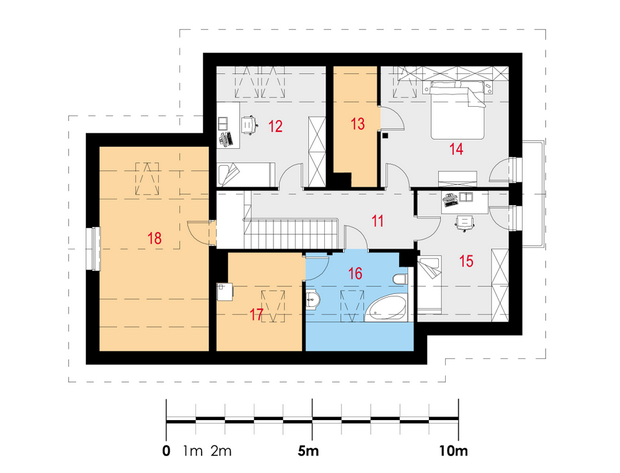

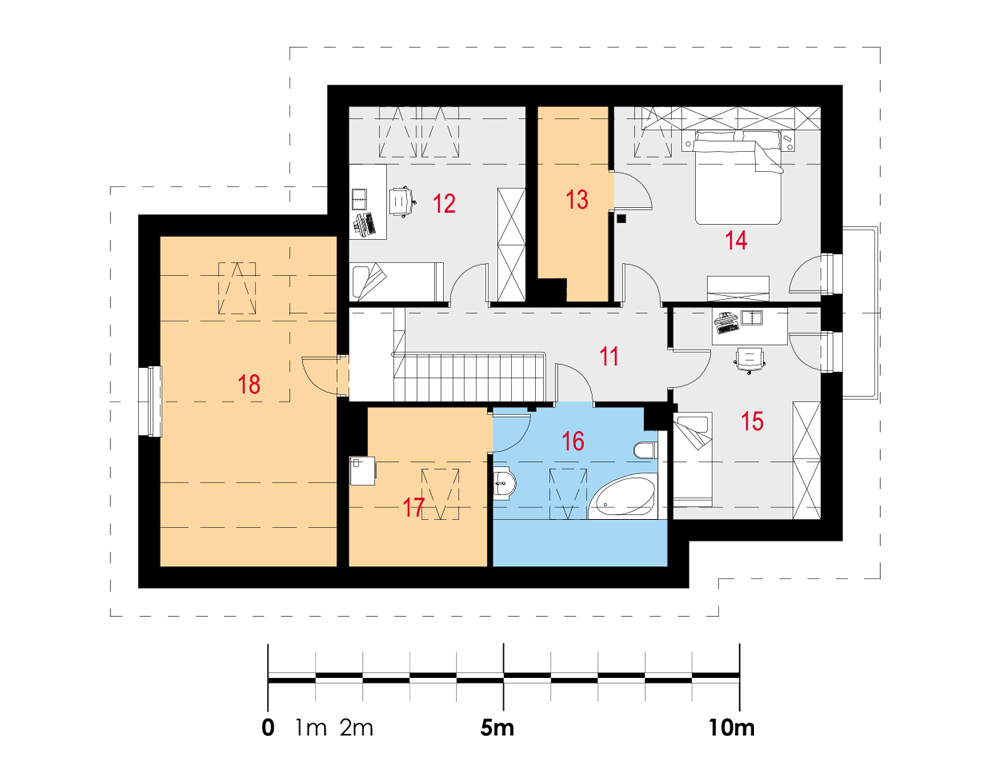

Poddasze


11 Komunikacja
12 Pokój
13 Garderoba
14 Sypialnia
15 Pokój
16 Łazienka
17 Pralnia i suszarnia
18 Strych
10.40 m2
12.42 (14.83) m2
4.67 (5.64) m2
15.69 (18.74) m2
11.76 (13.80) m2
5.35 (11.07) m2
4.86 (10.25) m2
16.42 (25.73) m2

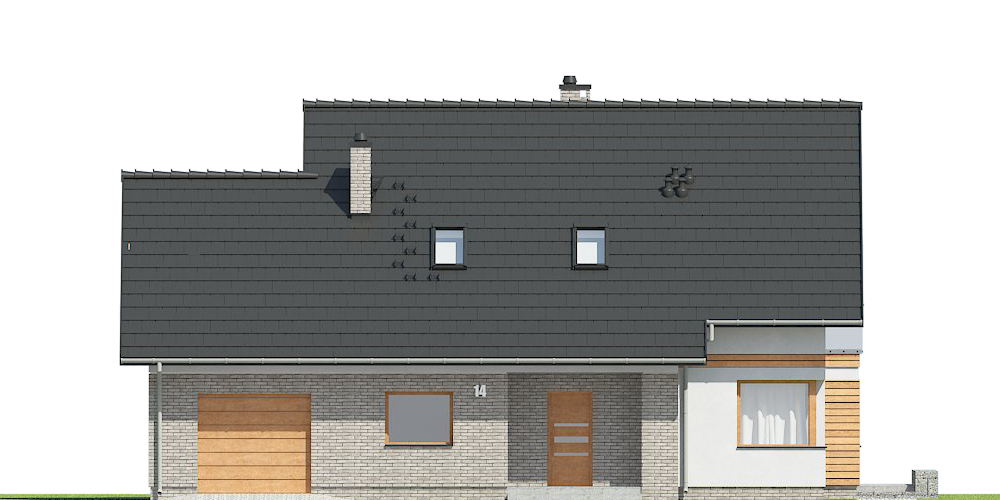

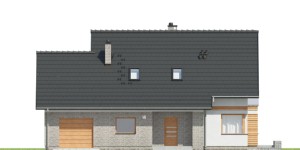

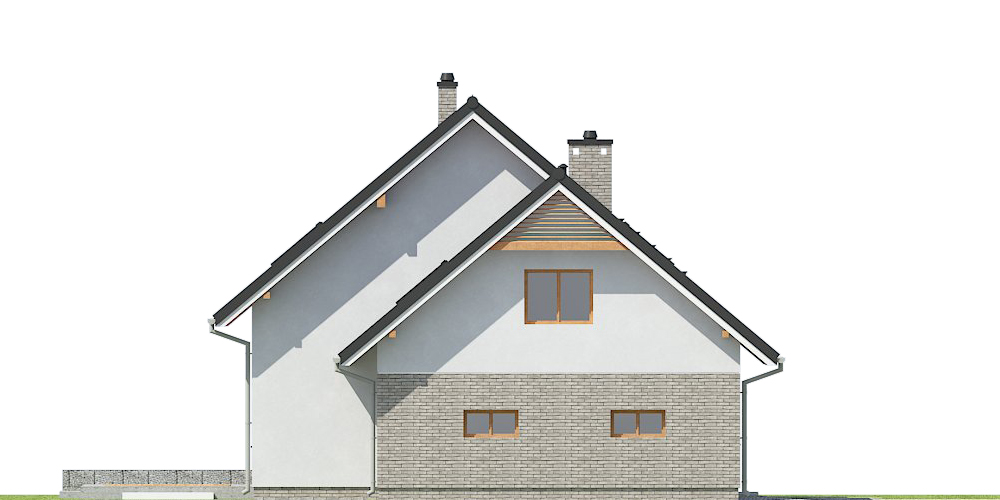

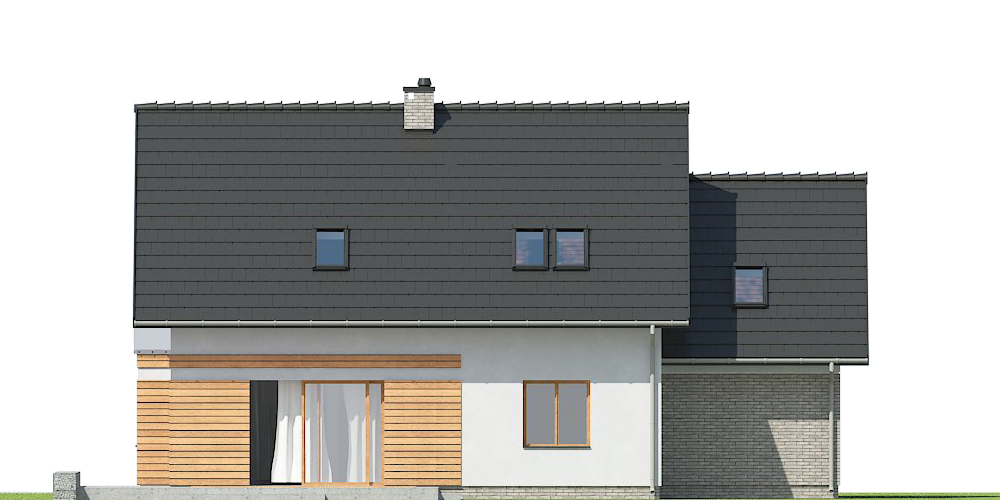

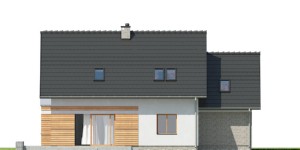

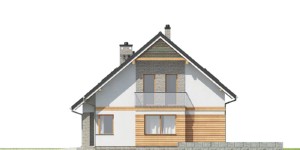

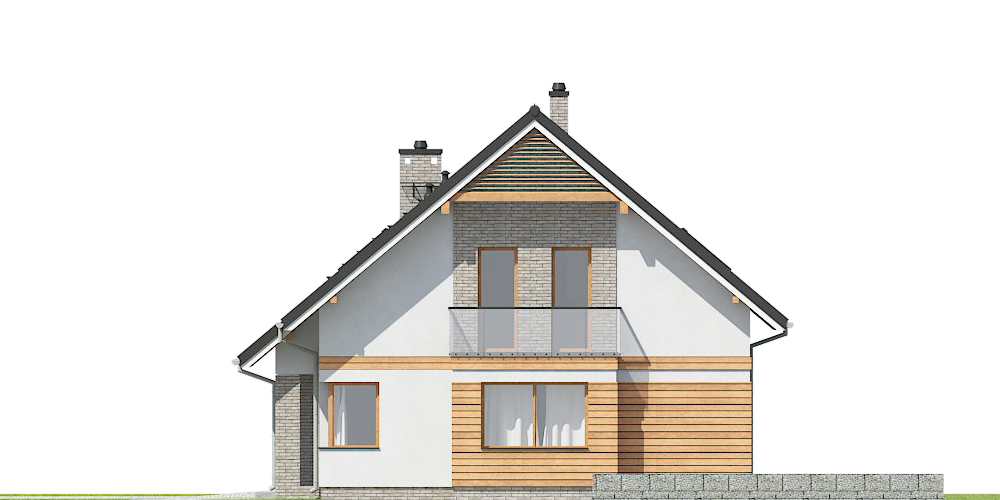

Elewacje

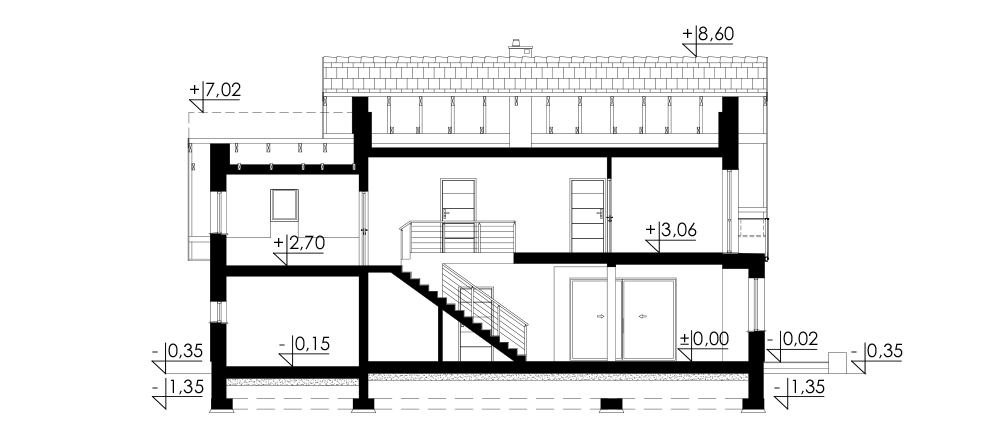

Przekrój

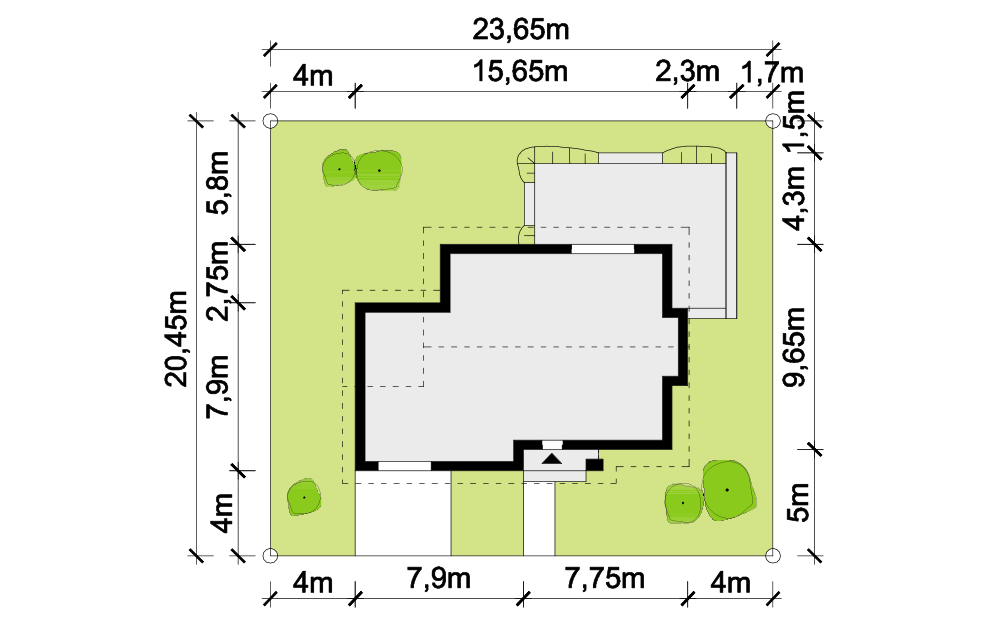

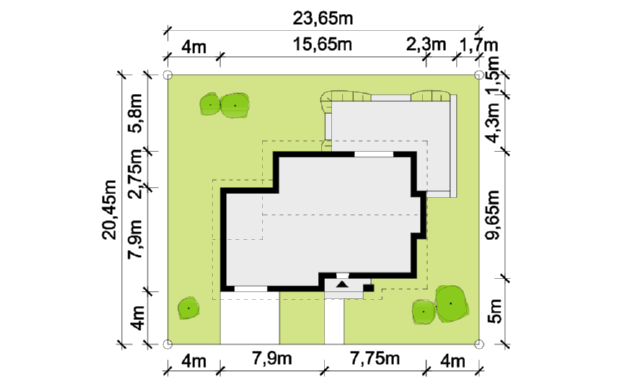

Usytuowanie na działce


Opis projektu

Dom jednorodzinny, wolnostojący, niepodpiwniczony z poddaszem użytkowym i garażem jednostanowiskowym.

Układ funkcjonalny:

Salon z jadalnią i wyjściem na taras, kuchnia, spiżarnia, cztery pokoje, dwie łazienki, garderoba, pralnia z suszarnią, garaż, pomieszczenie gospodarcze, strych.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: parter - poddasze, żelbetowe, dwubiegowe ze spocznikiem.

Strop: płyta żelbetowa monolityczna.

Ściana kolankowa: nad częścią mieszkalną - wysokość 126,5cm; nad garażem - wysokość 79cm.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Kocioł: gazowy.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.
