Virdis I PG2

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Virdis I PG2

powierzchnia użytkowa podstawowa:

127,58 m²

powierzchnia pomocnicza:

22,68 m²

powierzchnia garażu:

37,65 m²

powierzchnia razem:

187,91 m²

powierzchnia zabudowy:

155,00 m²

kubatura:

845,85 m³

dach:

płaski

kąt nachylenia dachu:

3°

wymiary budynku (szer. x głęb.):

14,15 m x 12,65 m

wysokość budynku w kalenicy:

6,63 m

liczba kondygnacji nadziemnych:

1

liczba pokoi z salonem:

4

liczba łazienek i WC:

2

stanowiska postojowe w garażu:

2

Minimalne wymiary działki* (szer. x głęb.):

22,15 m x 20,65 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

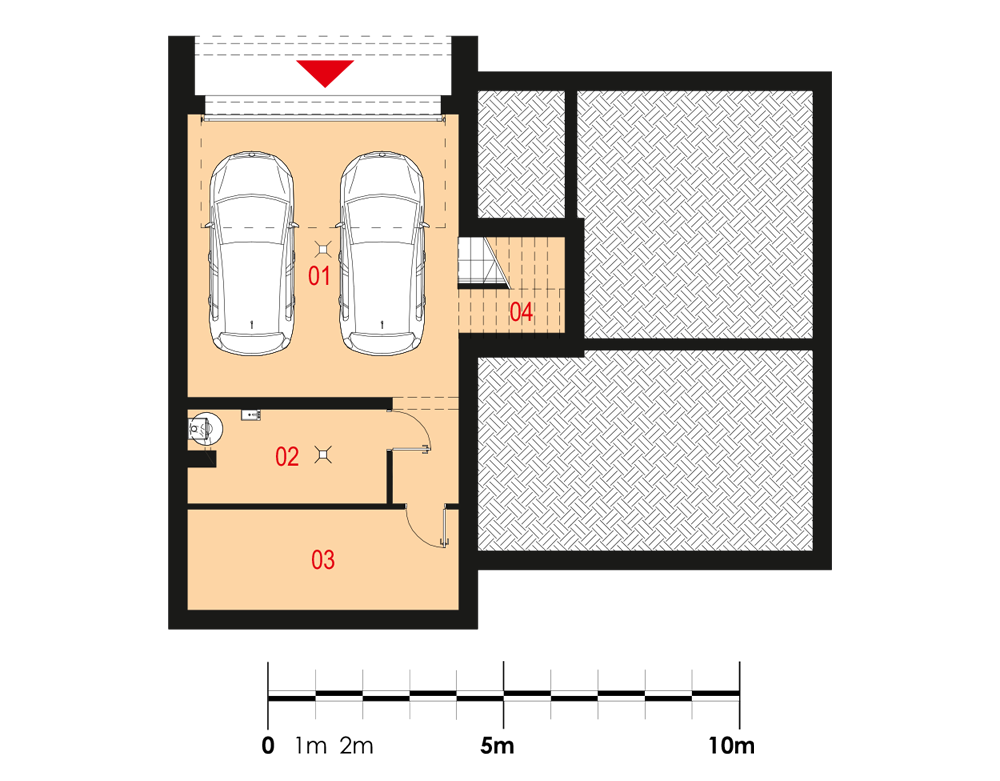

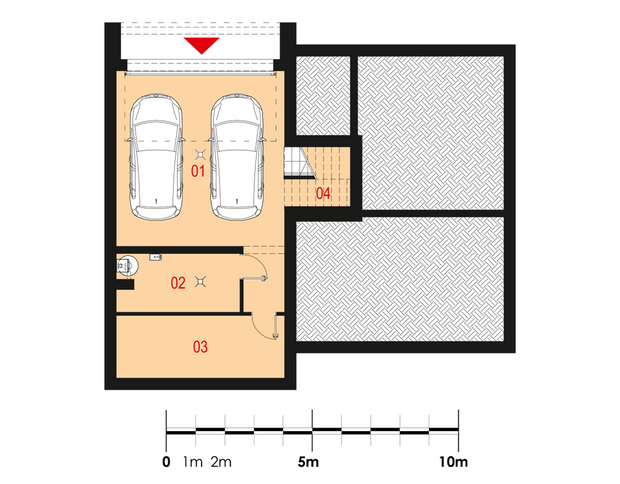

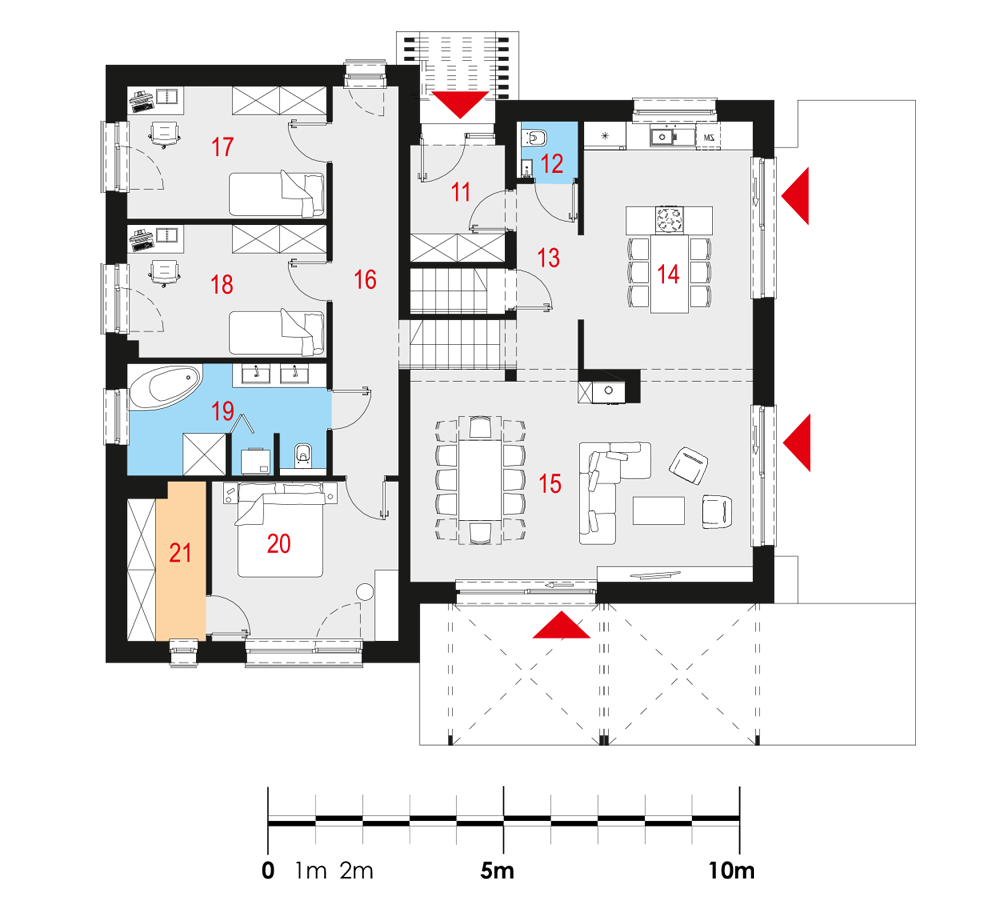

Rzuty

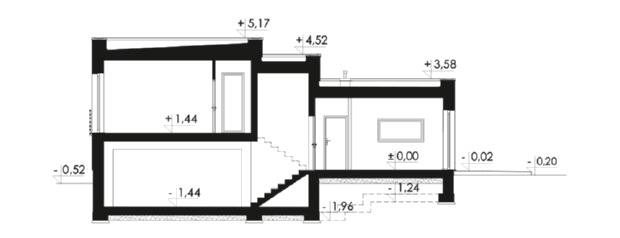

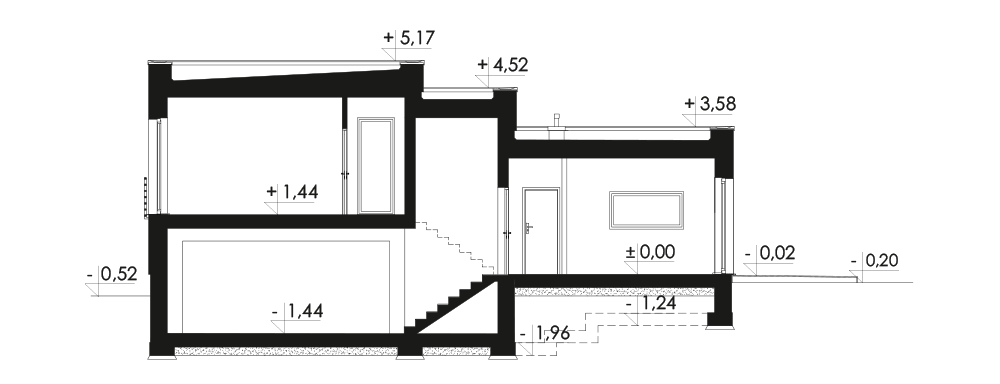

Przekrój

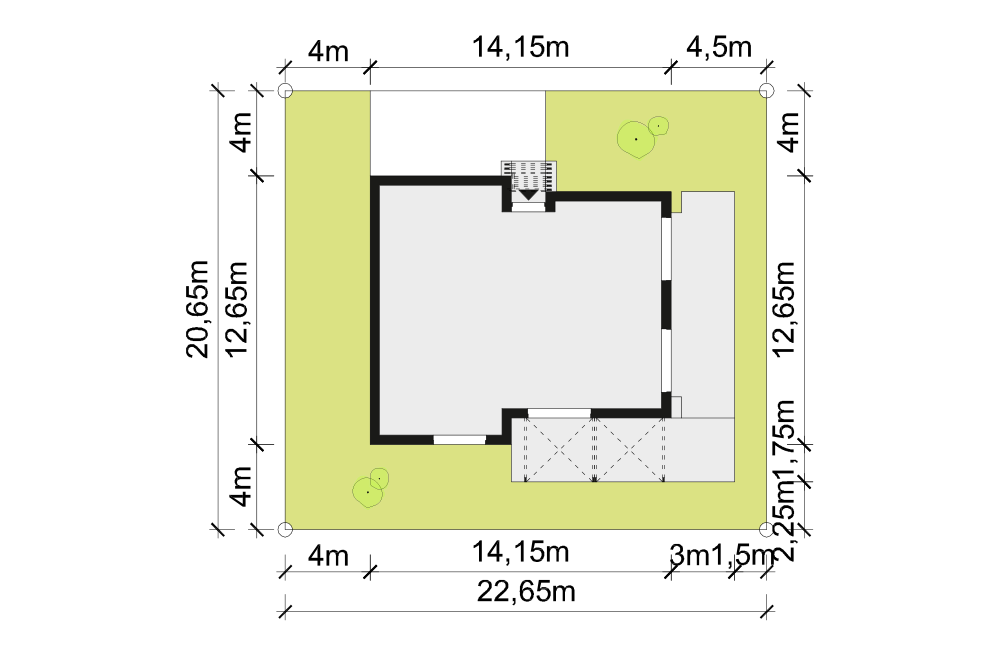

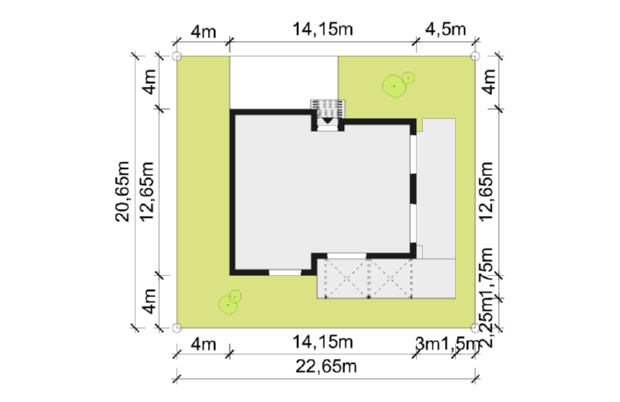

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​14,15m x 12,65m

Wymagane wymiary działki (szerokość x głębokość): 22,65m x 20,65m

Wprowadzając drobne zmiany adaptacyjne, takie jak:

• zmniejszenie tarasu,

minimalne wymagane wymiary działki wyniosą: 22,15m x 20,65m

Wizualizacje

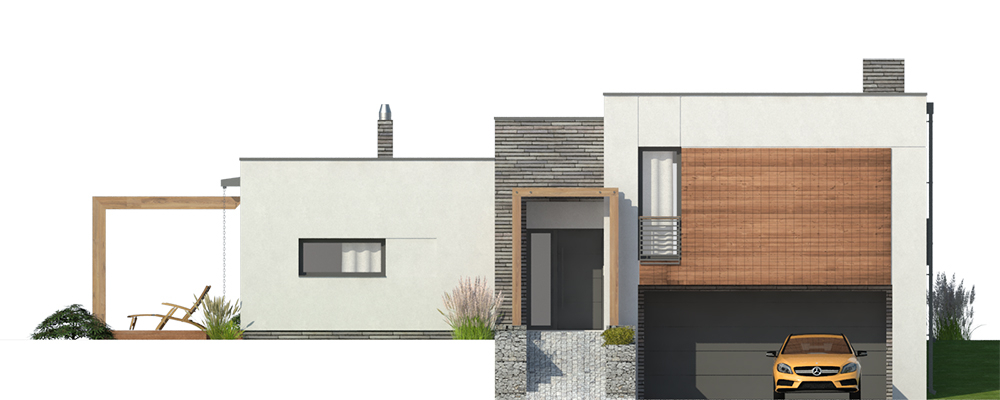

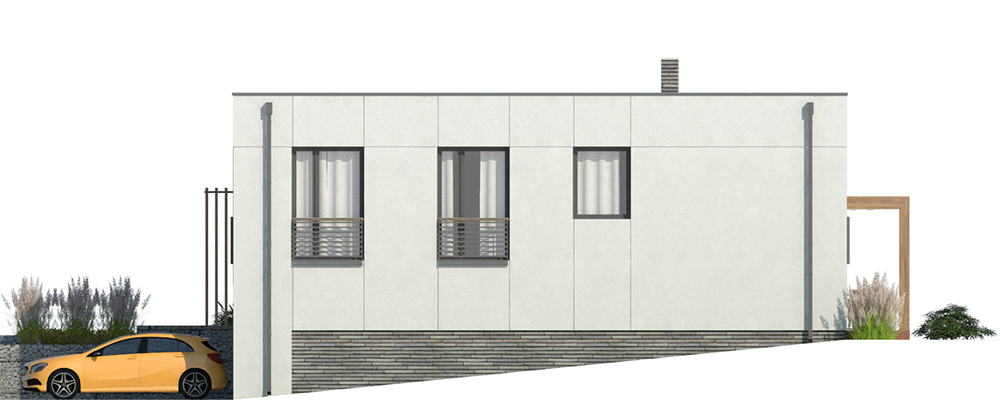

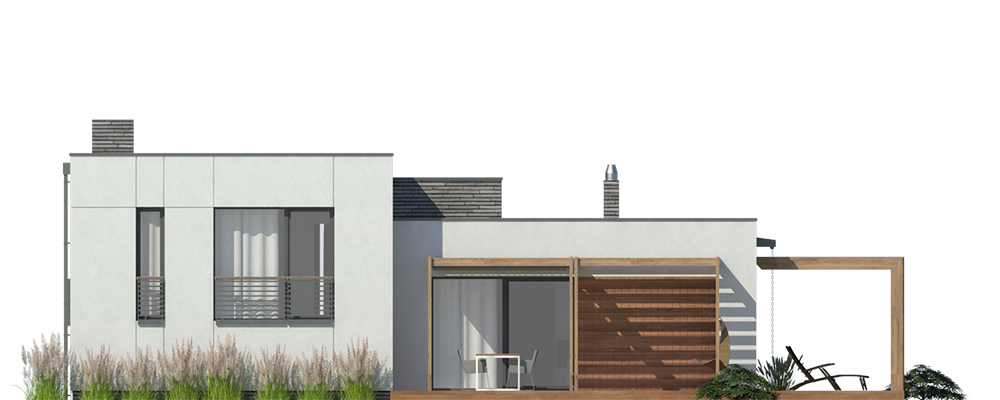

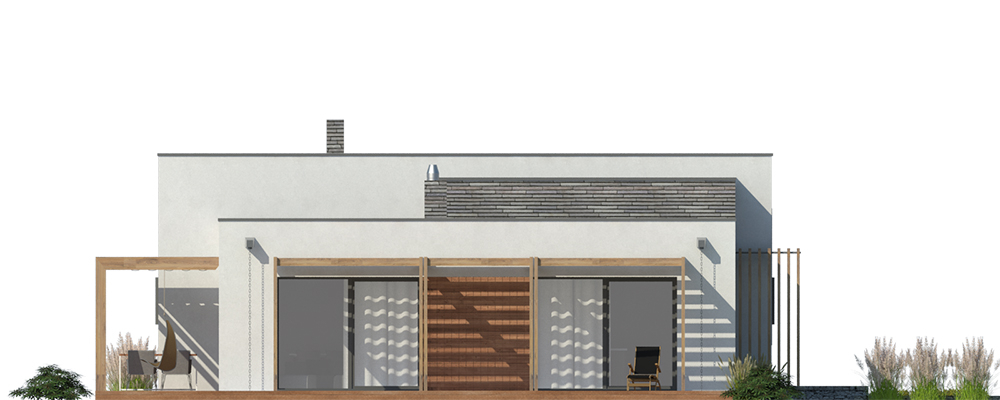

Elewacje

Opis projektu

Nowoczesny dom jednorodzinny na działkę o dużym spadku terenu, wolnostojący z parterem na różnych poziomach, częściowo podpiwniczony z garażem dwustanowiskowym i płaskim dachem.

Układ funkcjonalny:

Pokój dzienny z jadalnią i kuchnia z wyjściami na taras, dwa pokoje, sypialnia, łazienka, WC, garderoba, dwa pomieszczenie gospodarcze, garaż.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk

Schody: piwnica - parter poziom pierwszy; parter (poziom pierwszy) - parter (poziom drugi) - żelbetowe płytowe jednobiegowe

Stropodach: stropodach nad półpiętrem - systemowy gęstożebrowy pokryty membranom dachową, nad parterem -żelbetowy, pokryty membraną dachową

Zadaszenie tarasu: zadaszenia w postaci pergoli drewnianej.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.
