Vehiculum V G2

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Vehiculum V G2

powierzchnia użytkowa podstawowa:

42,60 m²

powierzchnia pomocnicza:

0,00 m²

powierzchnia garażu:

42,00 m²

powierzchnia razem:

42,60 m²

powierzchnia zabudowy:

56,20 m²

kubatura:

214,35 m³

dach:

dwuspadowy

kąt nachylenia dachu:

30°

wymiary budynku (szer. x głęb.):

6,90 m x 8,15 m

wysokość budynku w kalenicy:

5,01 m

liczba kondygnacji nadziemnych:

1

liczba pokoi z salonem:

0

liczba łazienek i WC:

0

stanowiska postojowe w garażu:

2

Minimalne wymiary działki* (szer. x głęb.):

12,90 m x 15,15 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

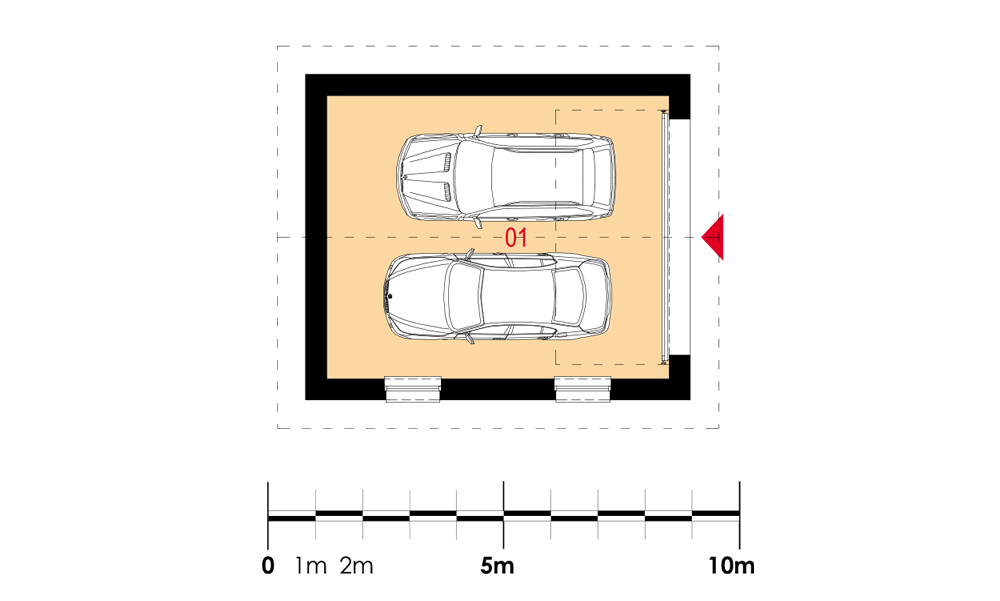

Rzuty

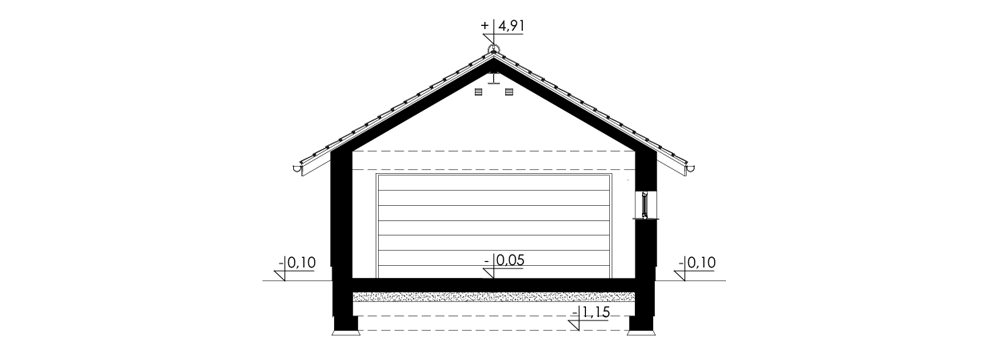

Przekrój

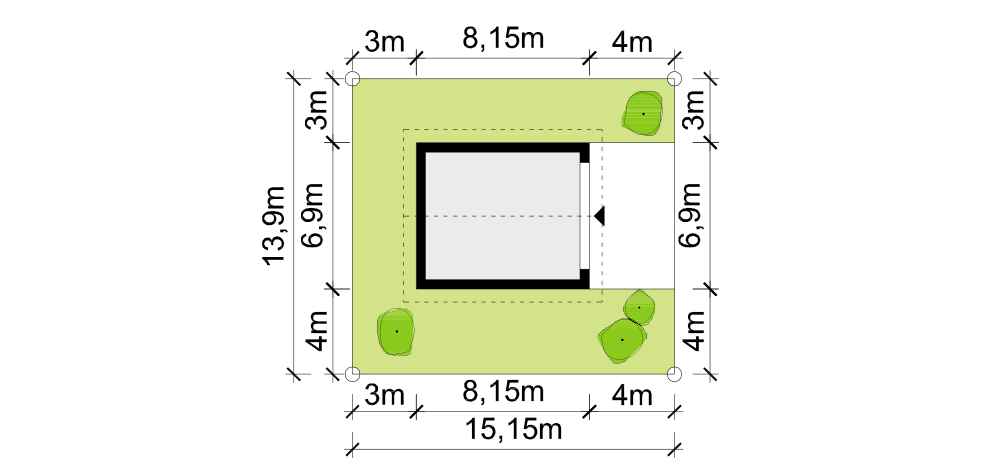

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​6,90m x 8,15m

Wymagane wymiary działki (szerokość x głębokość): 13,90m x 15,15m

Wprowadzając drobne zmiany adaptacyjne, takie jak:

• likwidacja okien na elewacji bocznej,

minimalne wymagane wymiary działki wyniosą: 12,90m x 15,15m

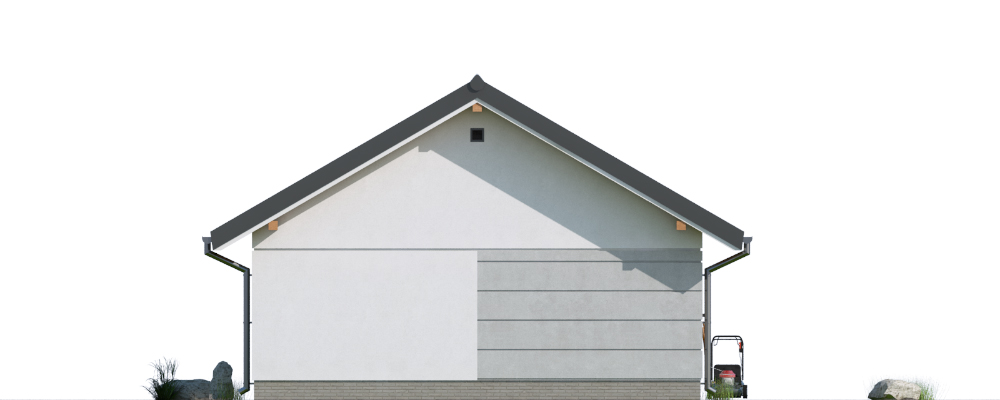

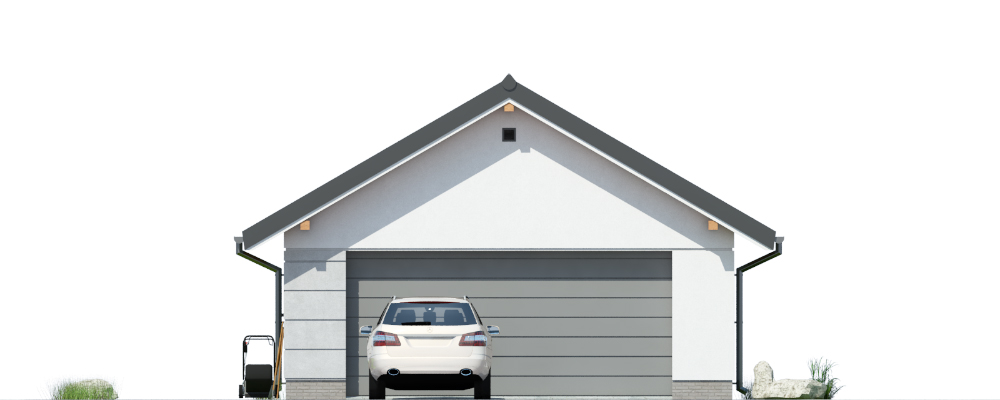

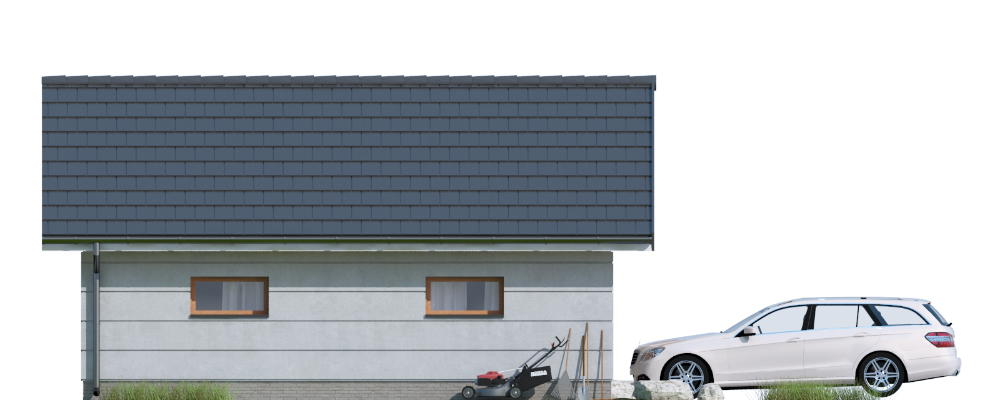

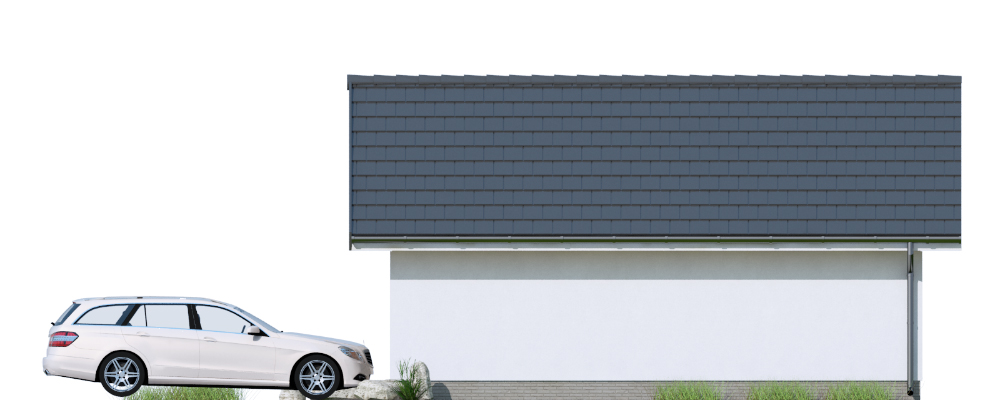

Elewacje

Opis projektu

Garaż dwustanowiskowy, wolnostojący, niepodpiwniczony, parterowy.

Układ funkcjonalny:

Garaż.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 15cm + tynk.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Stolarka okienna i drzwiowa: drzwi i okna PVC, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: brak - garaż nieogrzewany.

Źródło ciepła do ogrzewania wody użytkowej: brak instalacji wodociągowej.

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.
