Vehiculum II G1

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Vehiculum II G1

powierzchnia użytkowa podstawowa:

33,83 m²

powierzchnia pomocnicza:

0,00 m²

powierzchnia garażu:

25,60 m²

powierzchnia razem:

33,83 m²

powierzchnia zabudowy:

44,42 m²

kubatura:

191,49 m³

dach:

dwuspadowy

kąt nachylenia dachu:

45°

wymiary budynku (szer. x głęb.):

4,70 m x 9,45 m

wysokość budynku w kalenicy:

5,55 m

liczba kondygnacji nadziemnych:

1

liczba pokoi z salonem:

0

liczba łazienek i WC:

0

stanowiska postojowe w garażu:

1

Minimalne wymiary działki* (szer. x głęb.):

10,70 m x 16,45 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

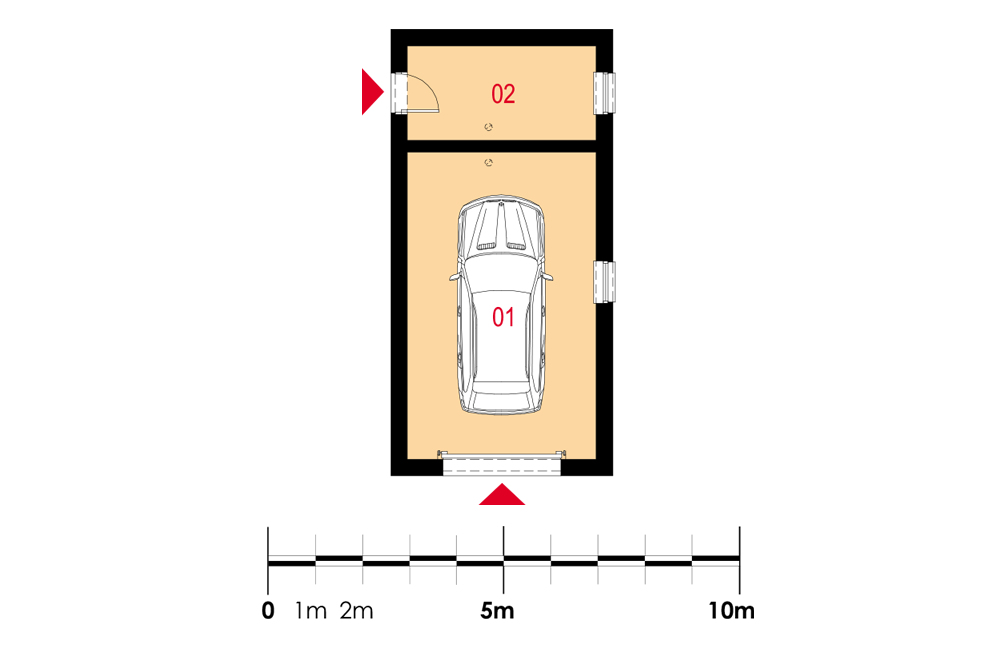

Rzuty

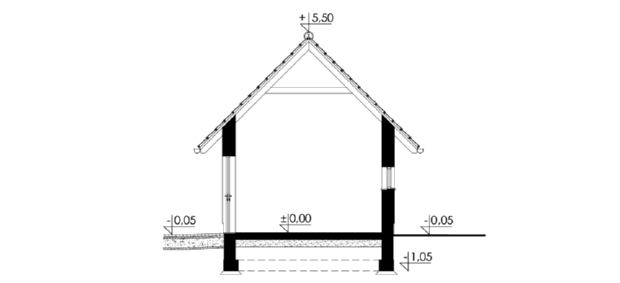

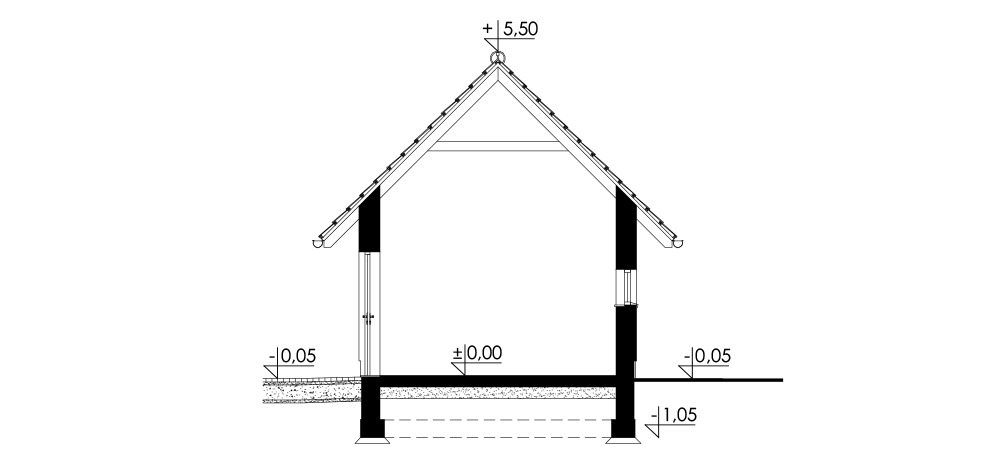

Przekrój

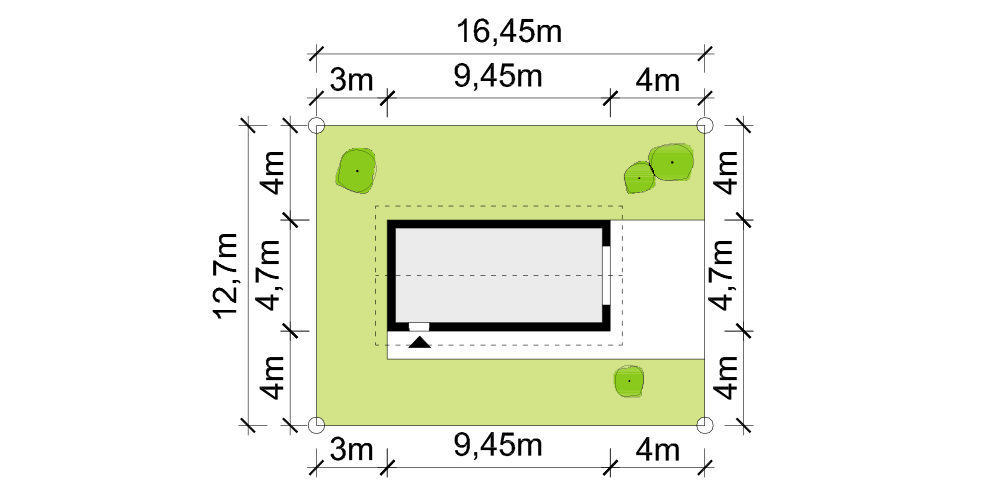

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​4,70m x 9,65m

Wymagane wymiary działki (szerokość x głębokość): 12,70m x 16,45m

Wprowadzając drobne zmiany adaptacyjne, takie jak:

• likwidacja okien i drzwi zewnętrznych na elewacjach bocznych,
• dodanie drzw wewnętrznych pomiędzy pomieszczeniami,

minimalne wymagane wymiary działki wyniosą: 10,70m x 16,45m

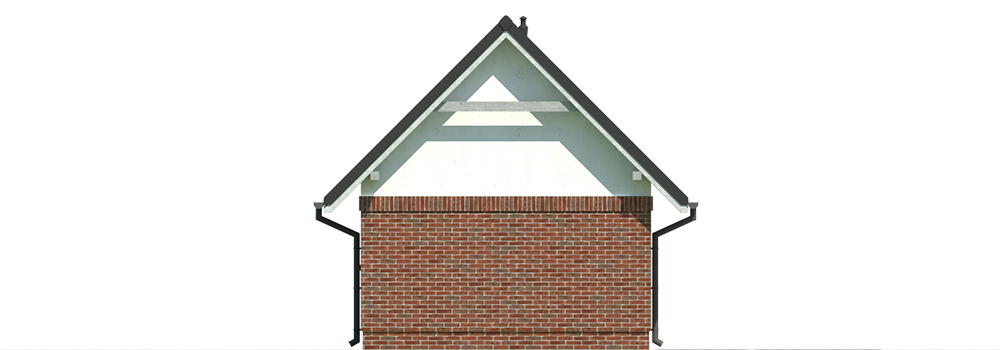

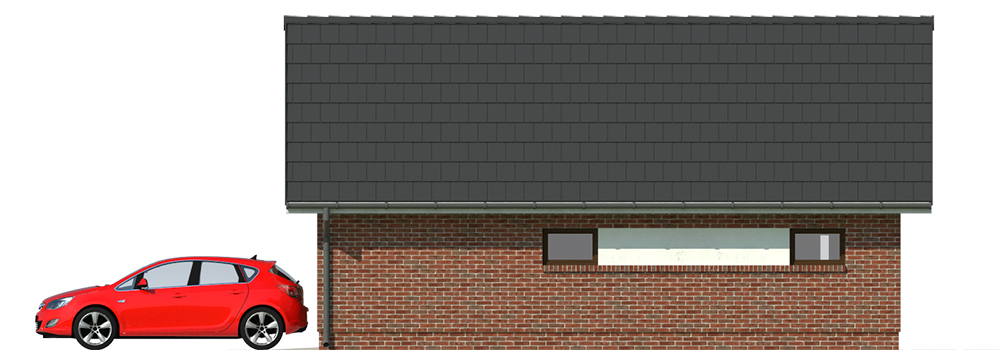

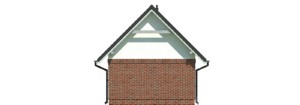

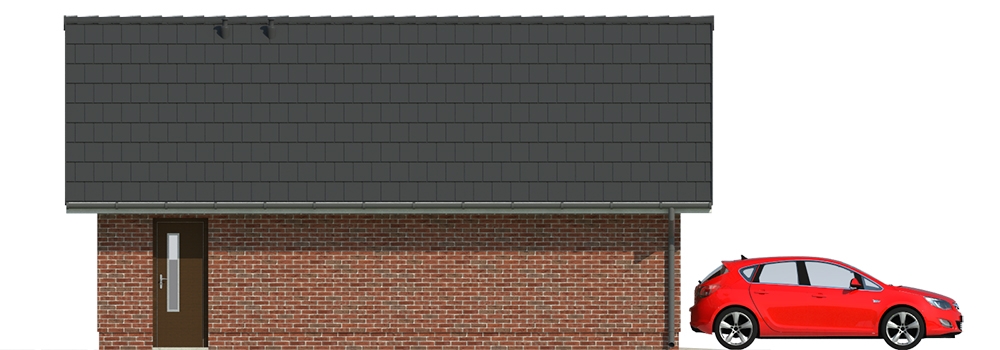

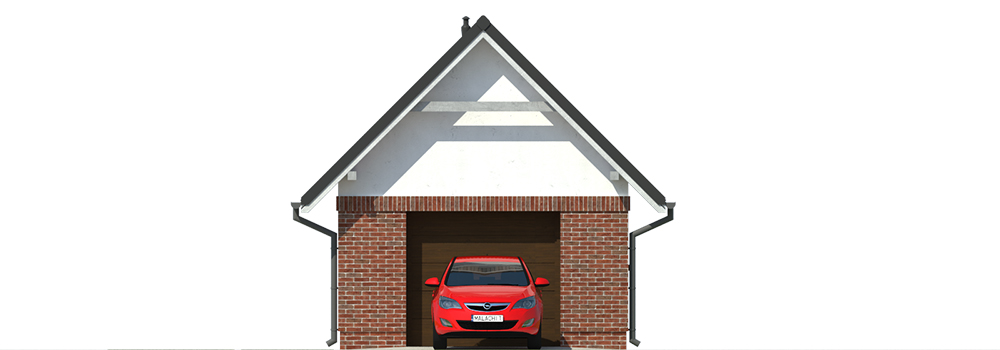

Elewacje

Opis projektu

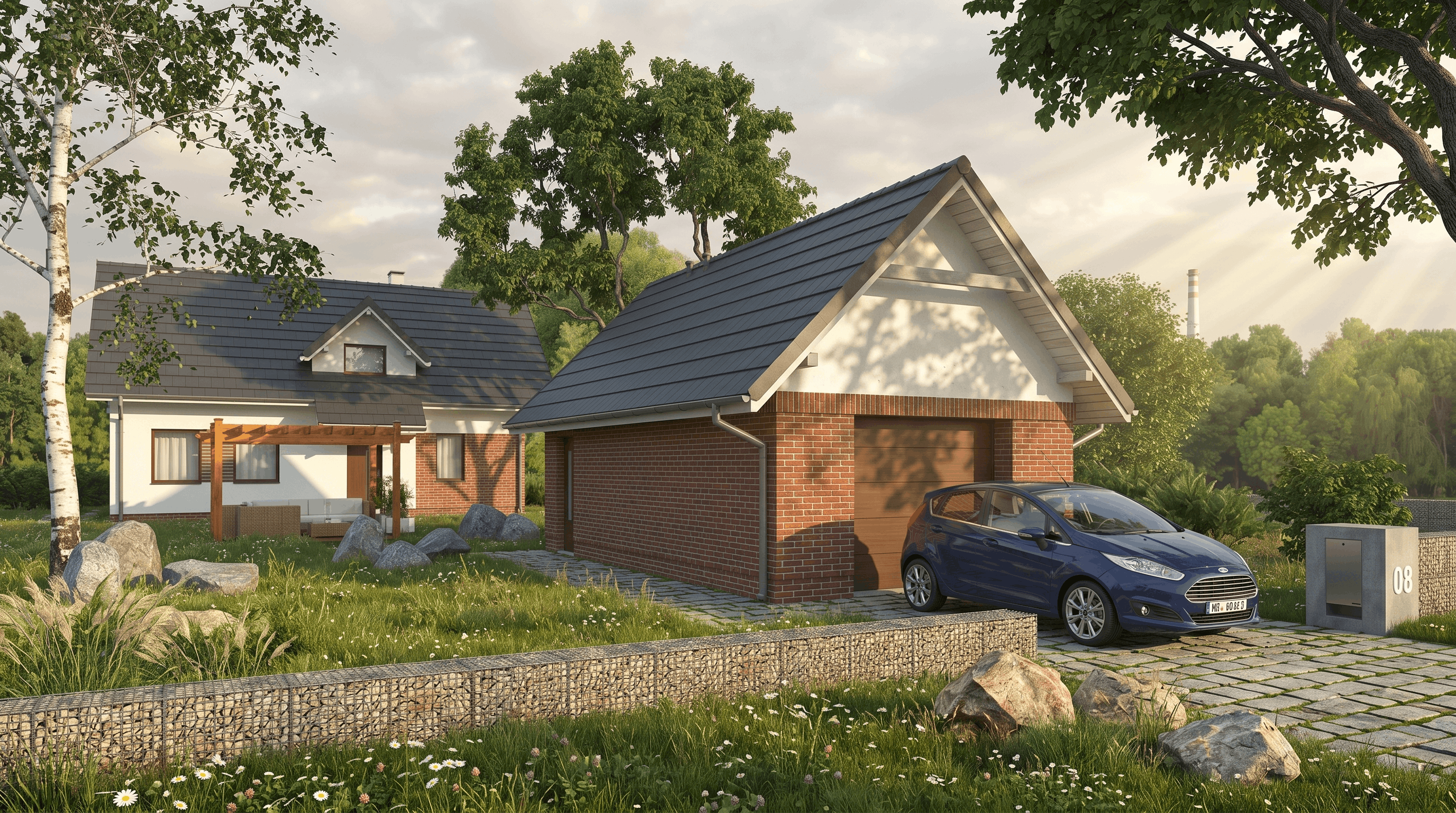

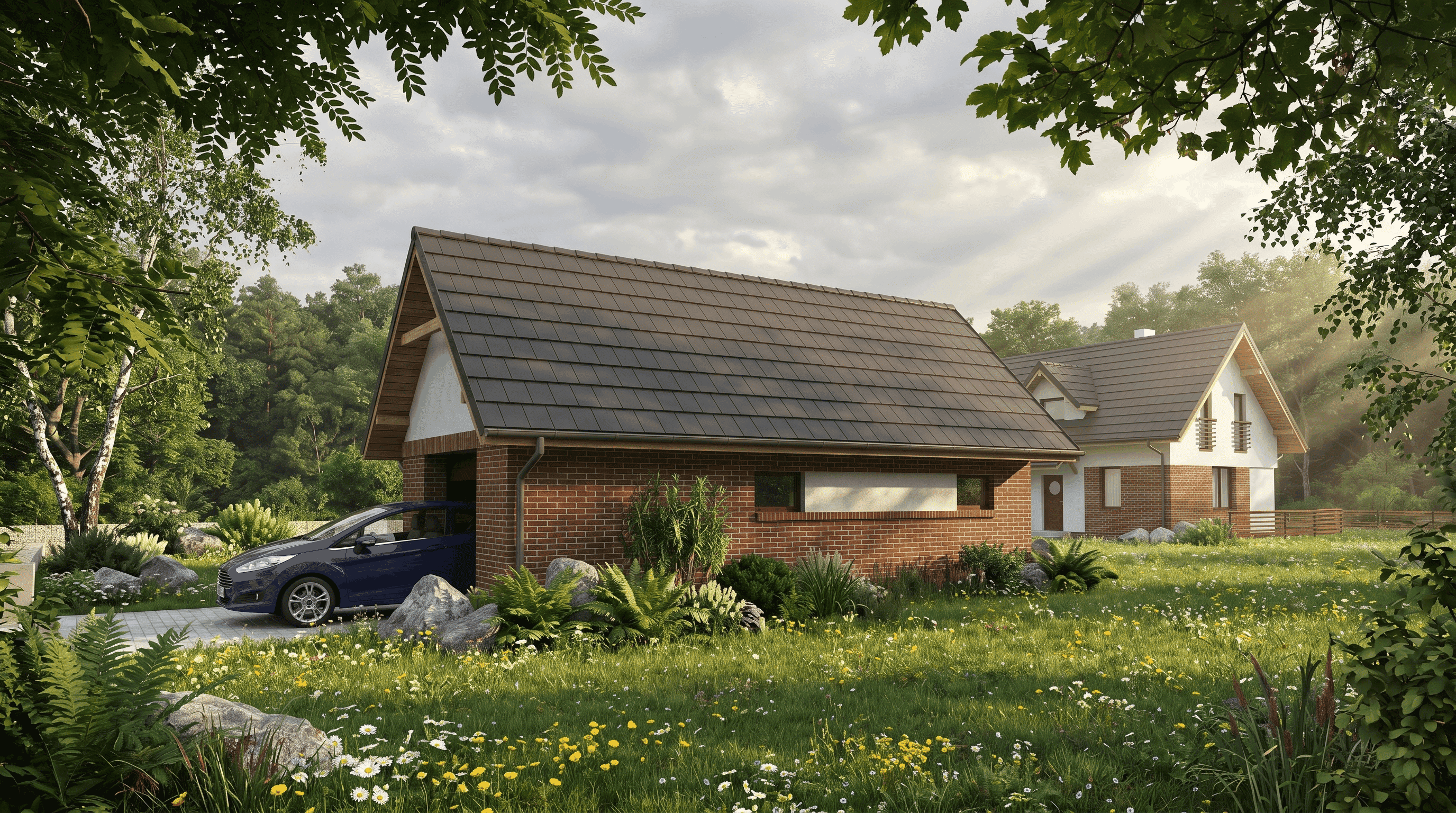

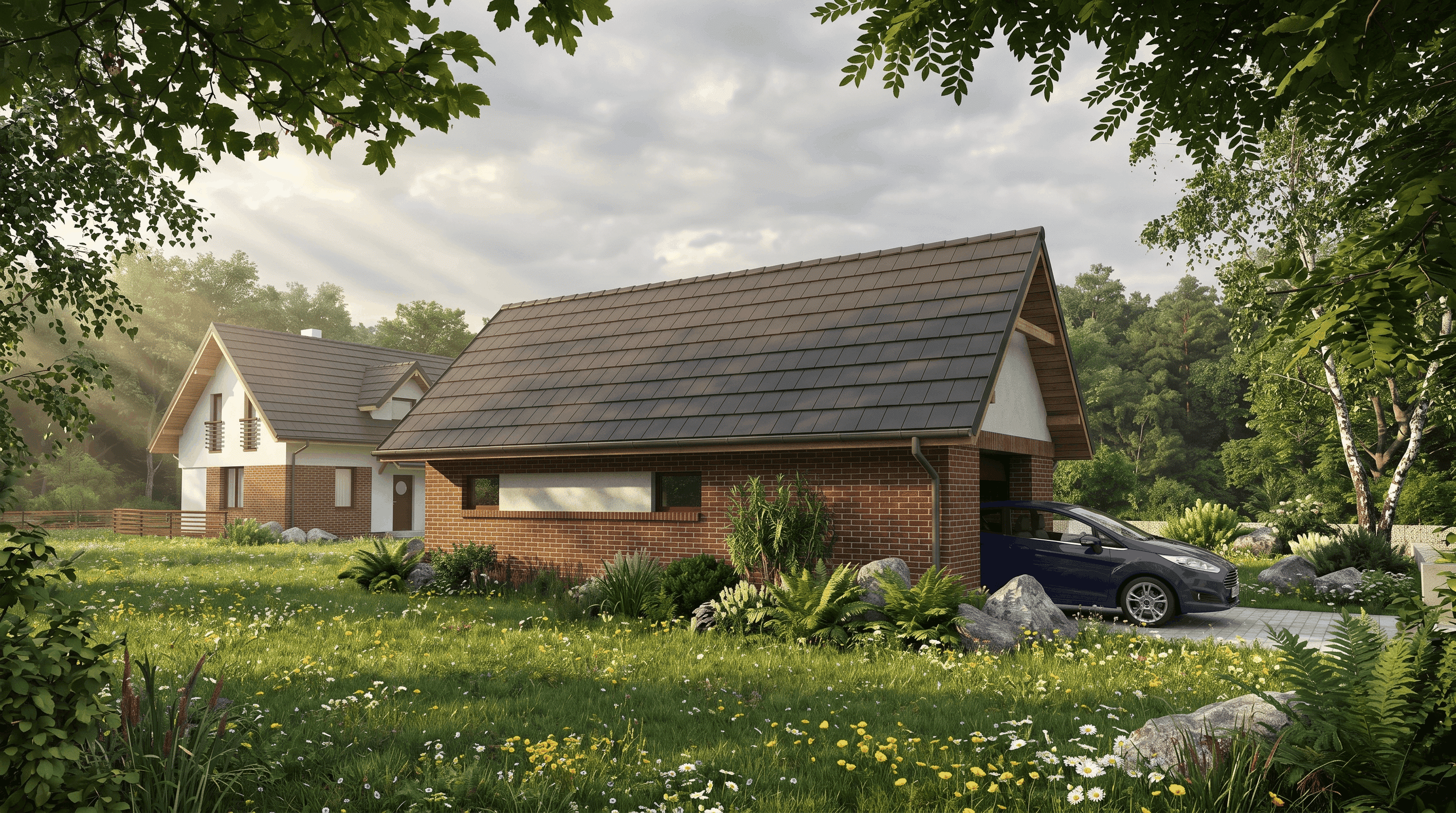

Garaż jednostanowiskowy, wolnostojący, niepodpiwniczony, parterowy.

Układ funkcjonalny:

Garaż, pomieszczenie gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 10cm + tynk.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Stolarka okienna i drzwiowa: drzwi  PVC lub drewniane, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: brak - garaż nieogrzewany.

Źródło ciepła do ogrzewania wody użytkowej: brak instalacji wodociągowej.

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.
