Vehiculum III G2

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Vehiculum III G2

powierzchnia użytkowa podstawowa:

51,05 m²

powierzchnia pomocnicza:

0,00 m²

powierzchnia garażu:

43,10 m²

powierzchnia razem:

51,05 m²

powierzchnia zabudowy:

62,74 m²

kubatura:

308,36 m³

dach:

wielospadowy

kąt nachylenia dachu:

30°

wymiary budynku (szer. x głęb.):

11,35 m x 6,60 m

wysokość budynku w kalenicy:

5,27 m

liczba kondygnacji nadziemnych:

1

liczba pokoi z salonem:

0

liczba łazienek i WC:

0

stanowiska postojowe w garażu:

2

Minimalne wymiary działki* (szer. x głęb.):

17,35 m x 13,60 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

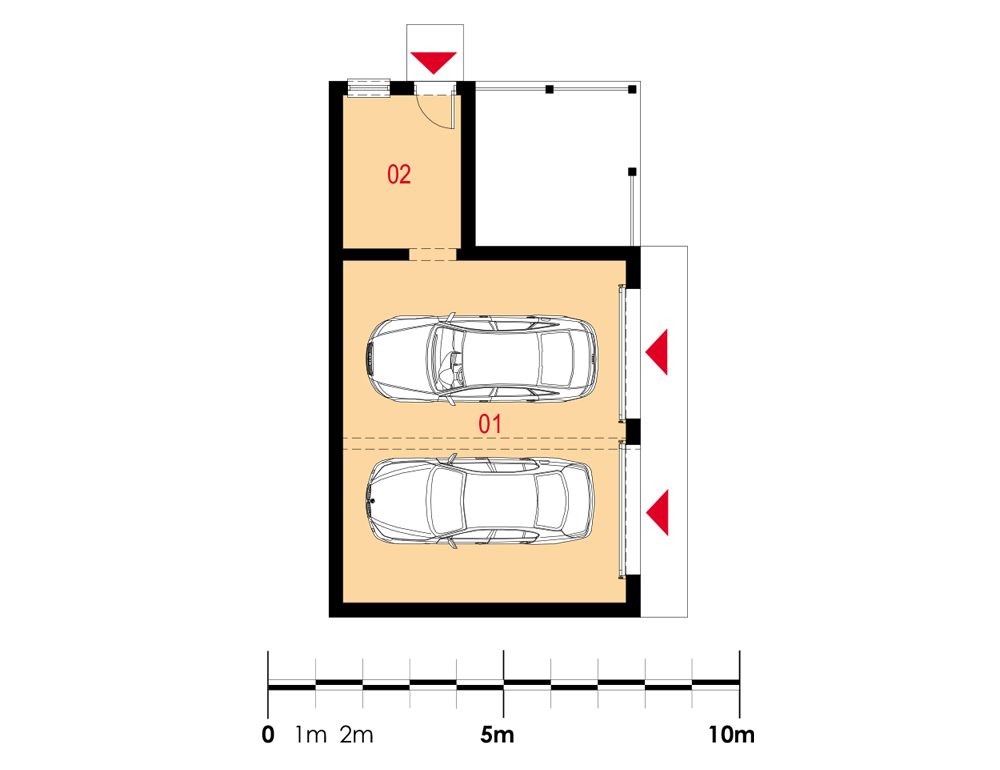

Rzuty

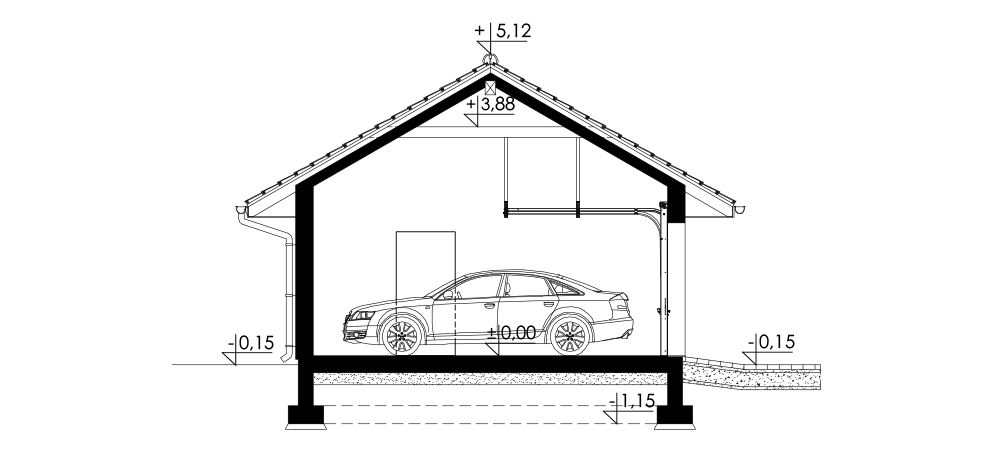

Przekrój

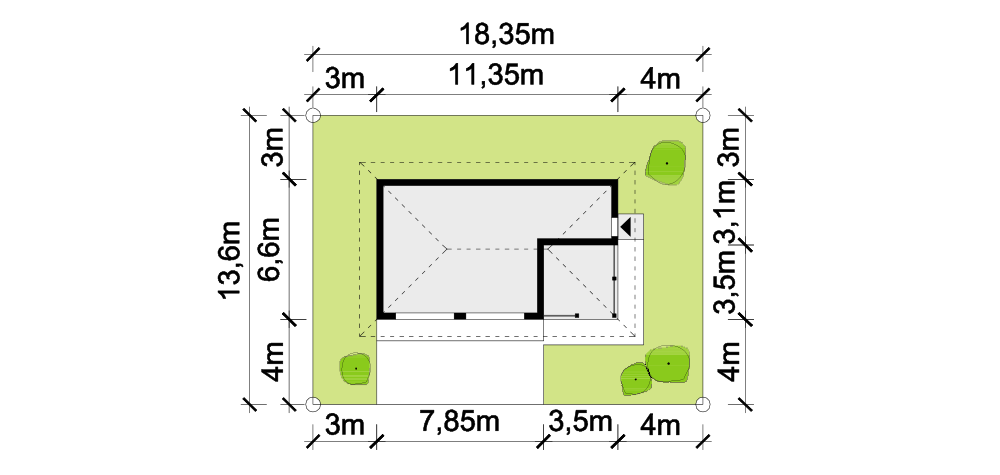

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​11,35m x 6,60m

Wymagane wymiary działki (szerokość x głębokość): 18,35m x 13,60m

Wprowadzając drobne zmiany adaptacyjne, takie jak:

• przełożenie okna i drzwi zewnętrznych z elewacji bocznej na frontową,

minimalne wymagane wymiary działki wyniosą: 17,35m x 13,60m

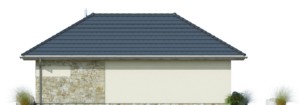

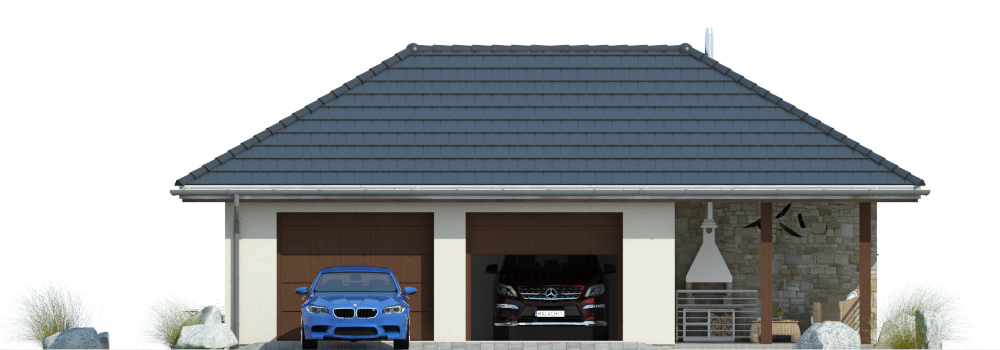

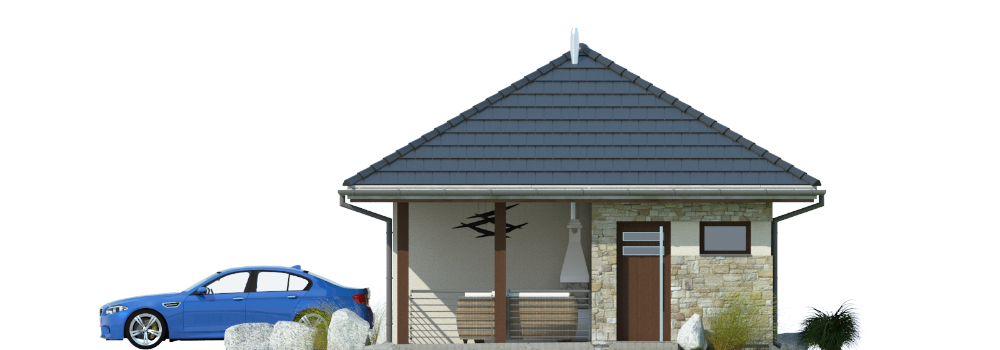

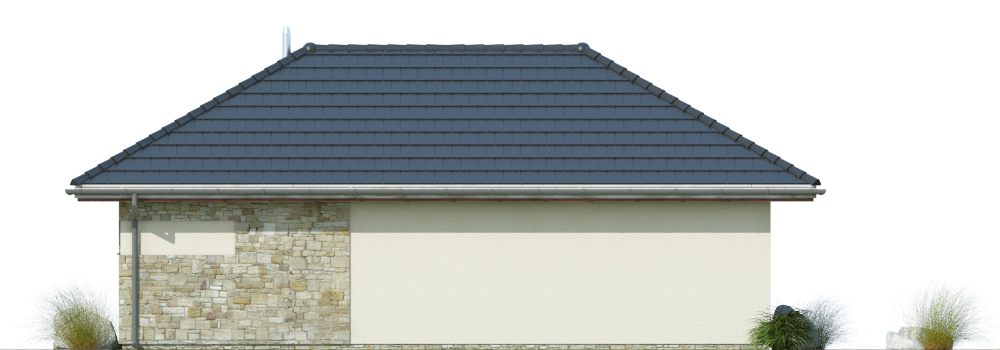

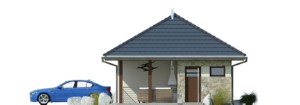

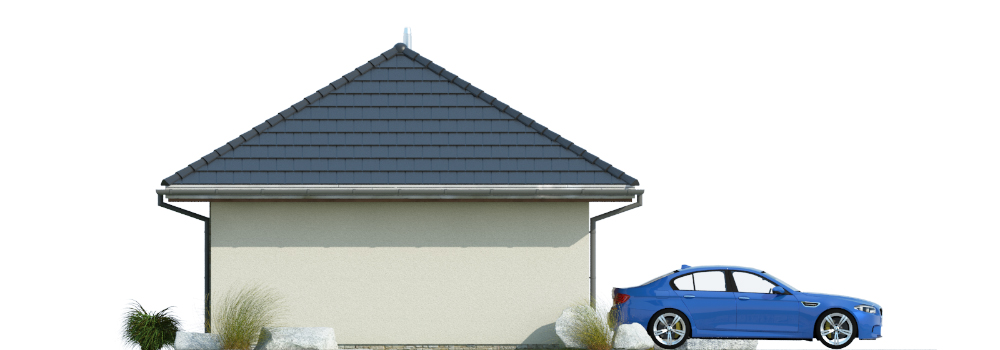

Elewacje

Opis projektu

Garaż dwustanowiskowy, wolnostojący, niepodpiwniczony, parterowy.

Układ funkcjonalny:

Garaż, pomieszczenie gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 30cm + tynk.

Dach: czterospadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Stolarka okienna i drzwiowa: drzwi  PVC lub drewniane, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: brak - garaż nieogrzewany.

Źródło ciepła do ogrzewania wody użytkowej: brak instalacji wodociągowej.

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.
