Similis III PG1

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Similis III PG1

powierzchnia użytkowa podstawowa:

125,73 m²

powierzchnia pomocnicza:

67,49 m²

powierzchnia garażu:

19,90 m²

powierzchnia razem:

213,12 m²

powierzchnia zabudowy:

111,00 m²

kubatura:

742,60 m³

dach:

dwuspadowy

kąt nachylenia dachu:

42°

wymiary budynku (szer. x głęb.):

12,90 m x 9,15 m

wysokość budynku w kalenicy:

8,86 m

liczba kondygnacji nadziemnych:

2

liczba pokoi z salonem:

5

liczba łazienek i WC:

2

stanowiska postojowe w garażu:

1

Minimalne wymiary działki* (szer. x głęb.):

20,90 m x 17,15 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

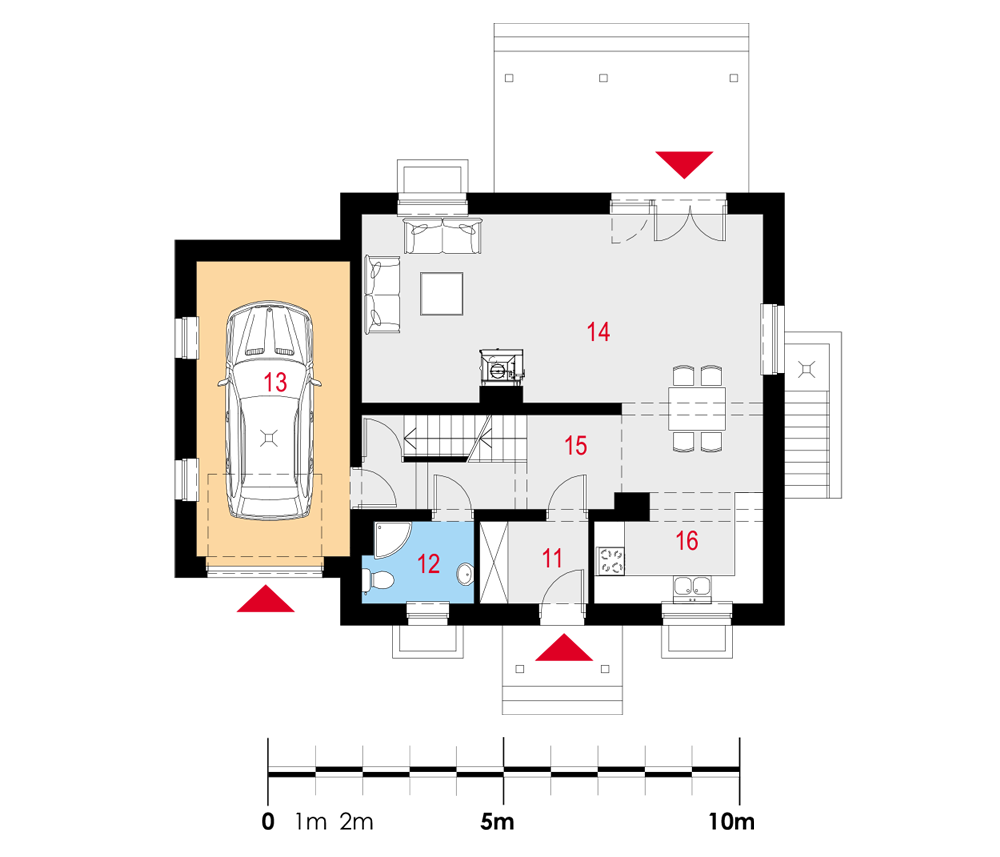

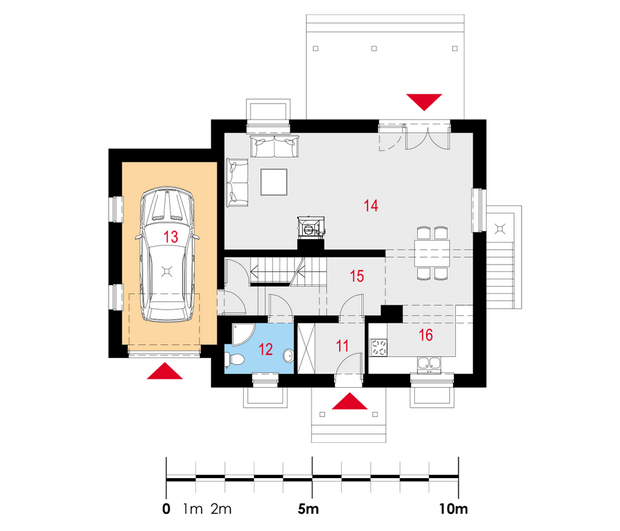

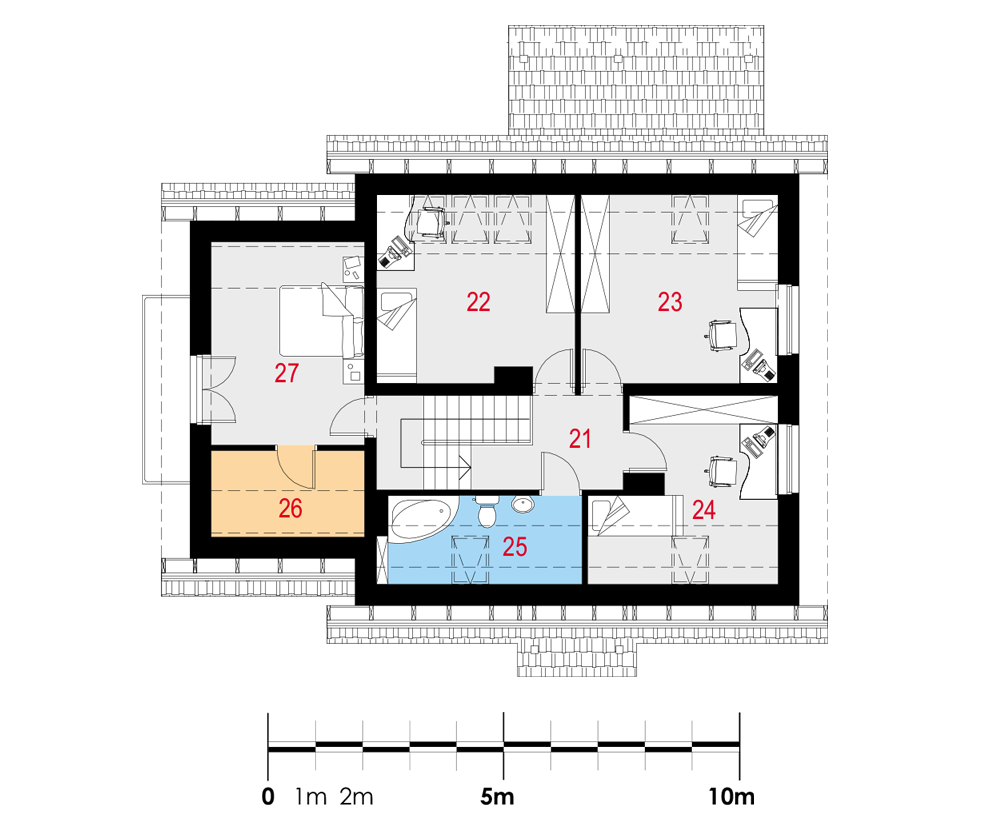

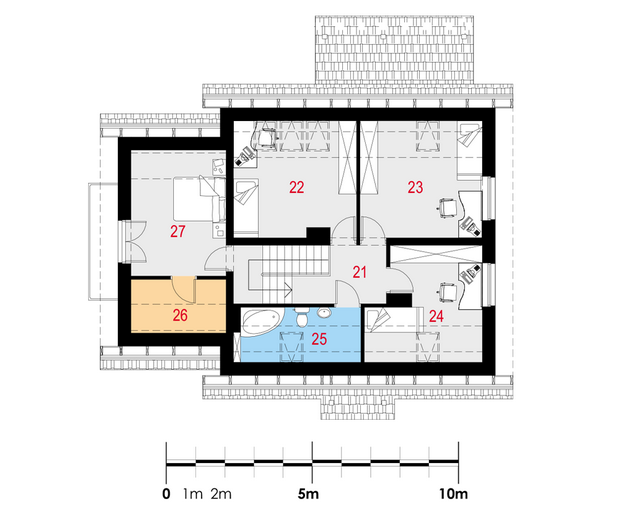

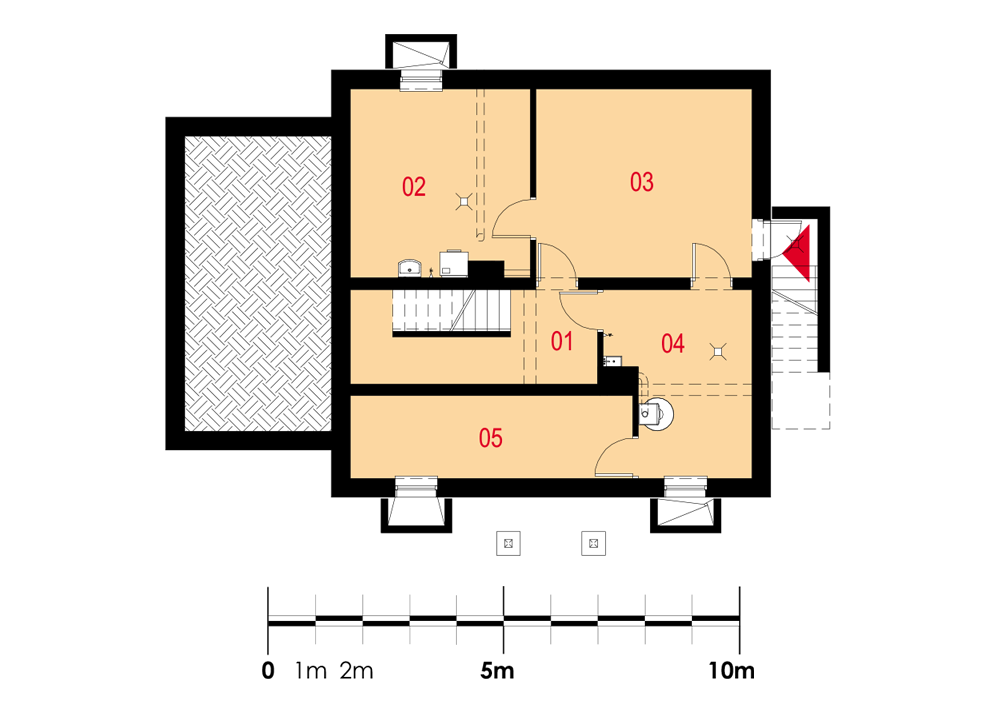

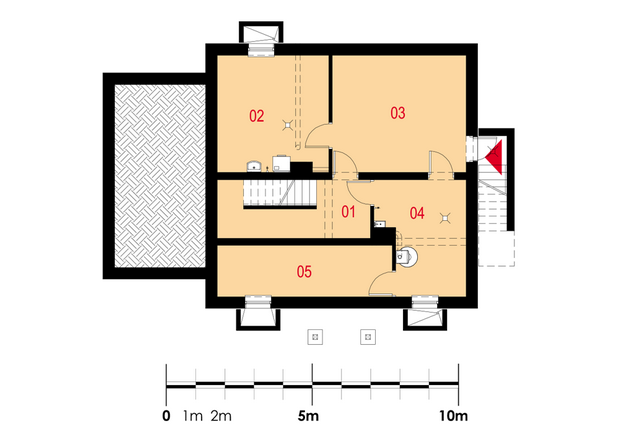

Rzuty

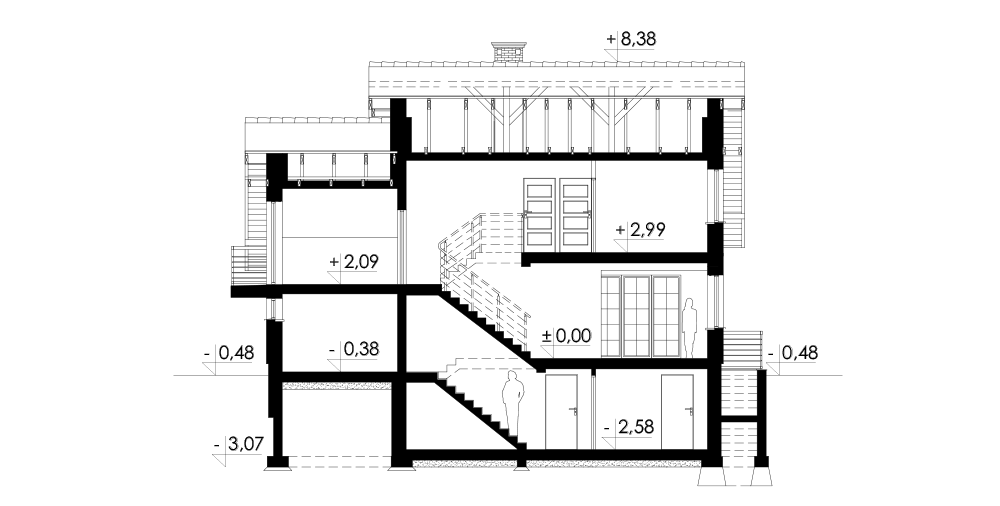

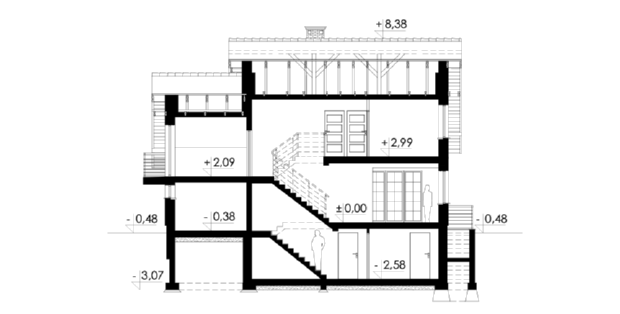

Przekrój

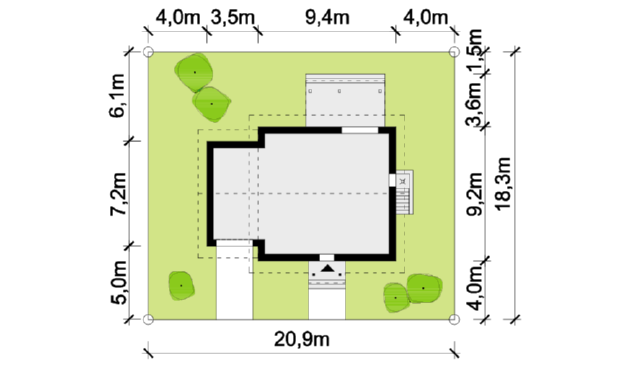

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​12,90m x 9,15m

Wymagane wymiary działki (szerokość x głębokość): 20,90m x 18,25m

Wprowadzając drobne zmiany adaptacyjne, takie jak:

• zmniejszenie tarasu,

minimalne wymagane wymiary działki wyniosą: 20,90m x 17,15m

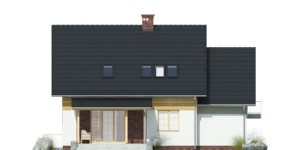

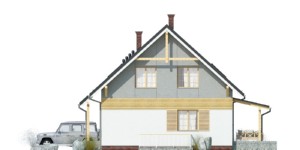

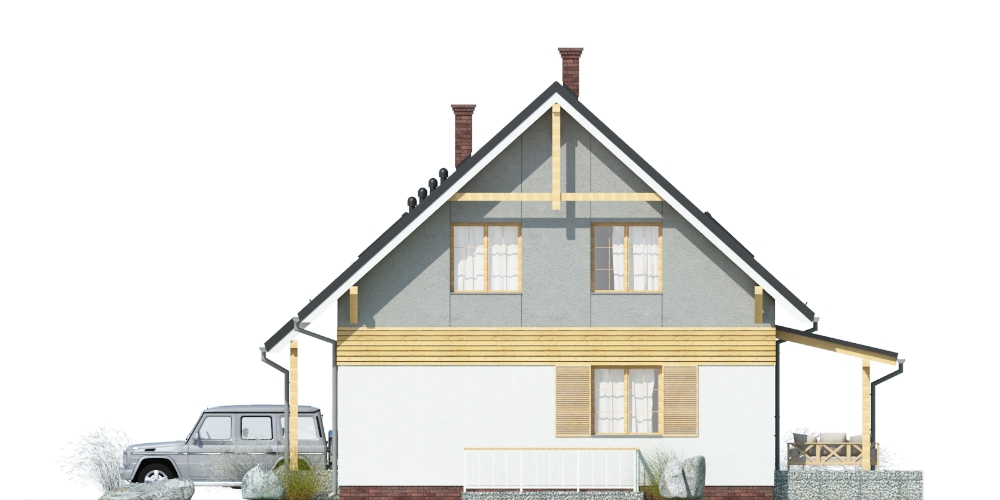

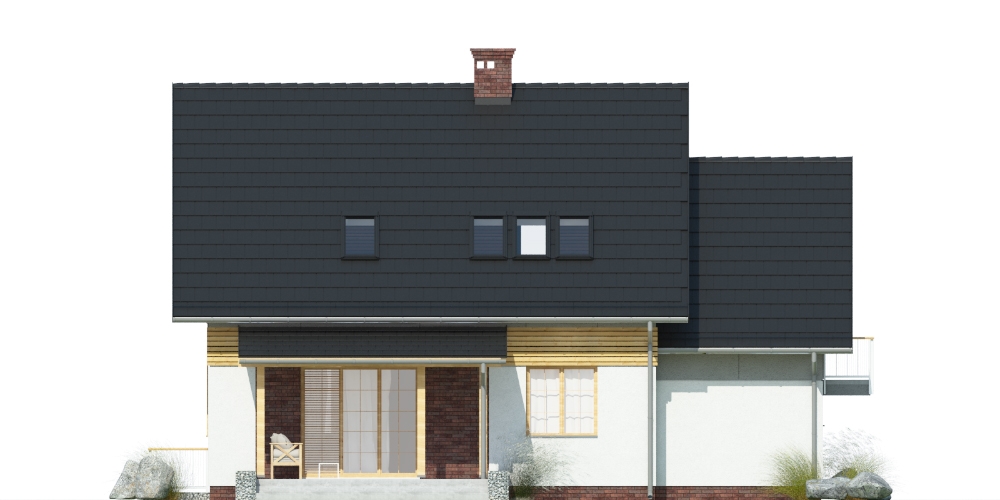

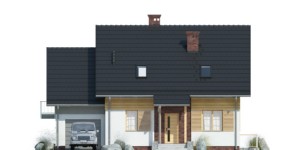

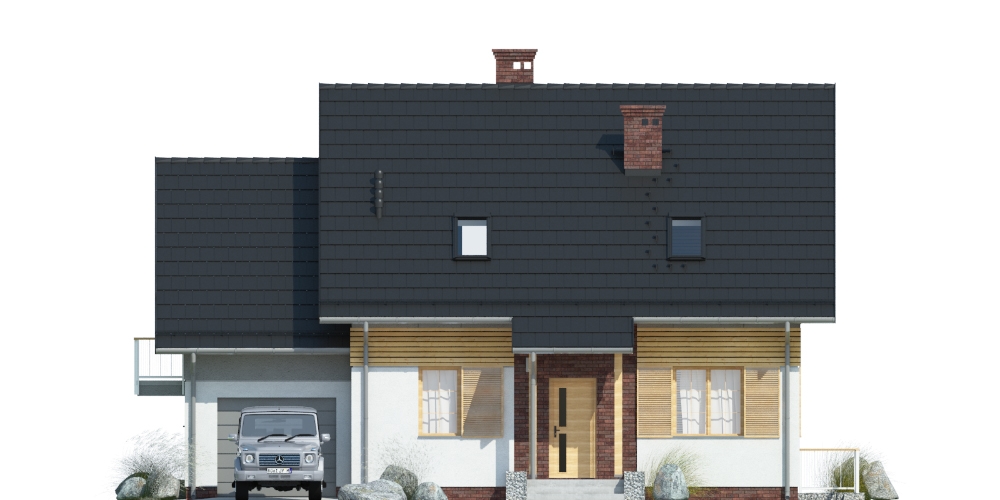

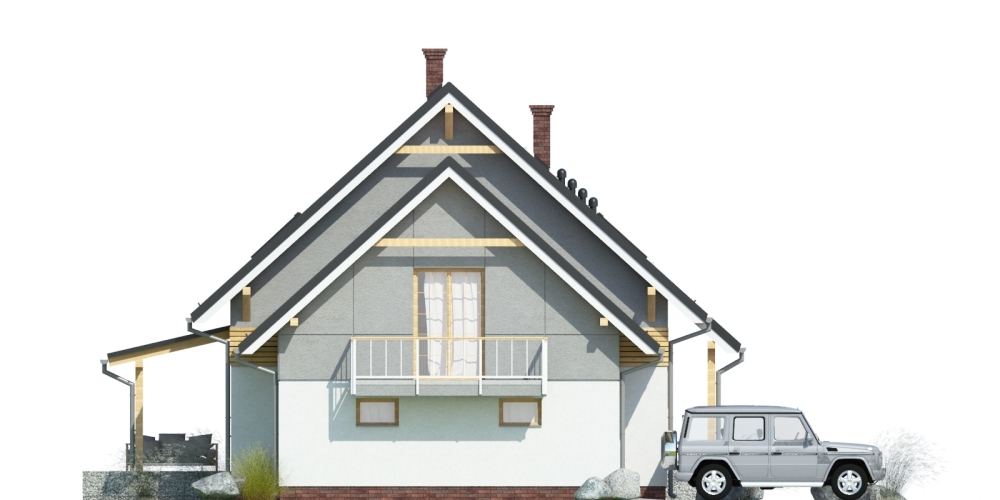

Elewacje

Opis projektu

Dom jednorodzinny, wolnostojący, podpiwniczony z poddaszem użytkowym i garażem jednostanowiskowym.

Układ funkcjonalny:

Salon z jadalnią i wyjściem na taras, 4 pokoje, kuchnia, łazienka, WC, garderoba, garaż jednostanowiskowy, pralnia z suszarnią, trzy pomieszczenia gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 30cm + styropian Termo Organika o gr. 15cm + tynk.

Schody: piwnica-parter: żelbetowe jednobiegowe; parter-poddasze: żelbetowe dwubiegowe ze spocznikiem

Strop: płyta żelbetowa.

Ściana kolankowa: nad garażem o wysokości 132cm, nad częścią mieszkalną o wysokości 107cm.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.
