Serenus I G2

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Serenus I G2

powierzchnia użytkowa podstawowa:

118,19 m²

powierzchnia pomocnicza:

23,67 m²

powierzchnia garażu:

37,70 m²

powierzchnia razem:

179,56 m²

powierzchnia zabudowy:

148,87 m²

kubatura:

664,10 m³

dach:

dwuspadowy

kąt nachylenia dachu:

35°

wymiary budynku (szer. x głęb.):

12,90 m x 15,15 m

wysokość budynku w kalenicy:

8,25 m

liczba kondygnacji nadziemnych:

2

liczba pokoi z salonem:

4

liczba łazienek i WC:

2

stanowiska postojowe w garażu:

2

Minimalne wymiary działki* (szer. x głęb.):

19,90 m x 23,15 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

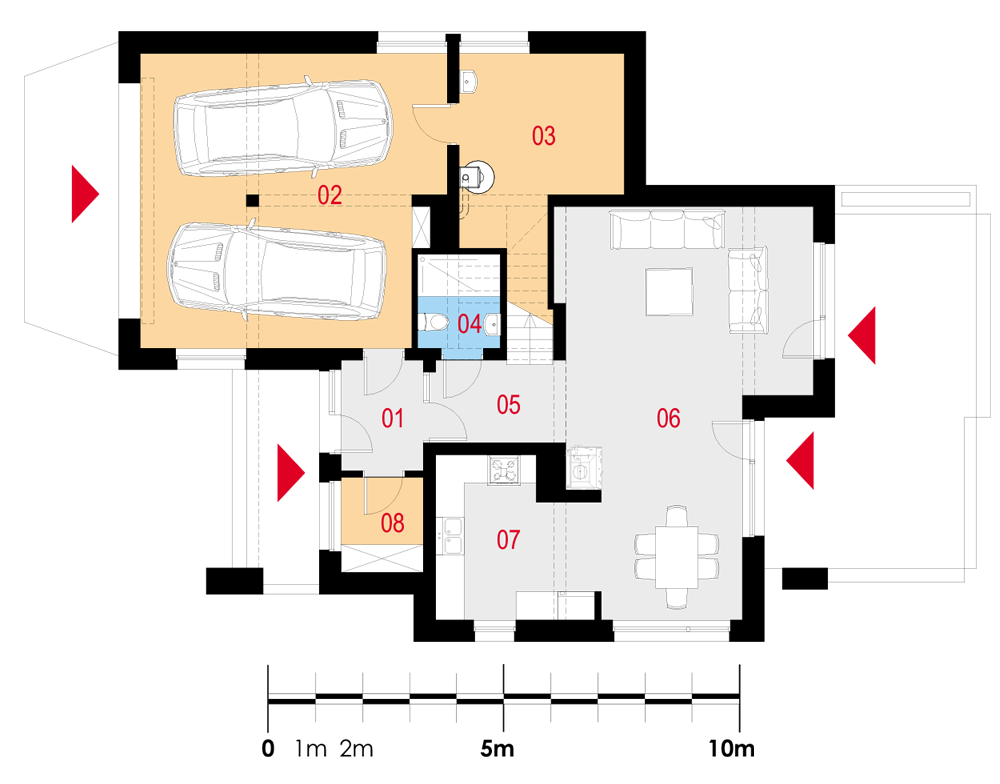

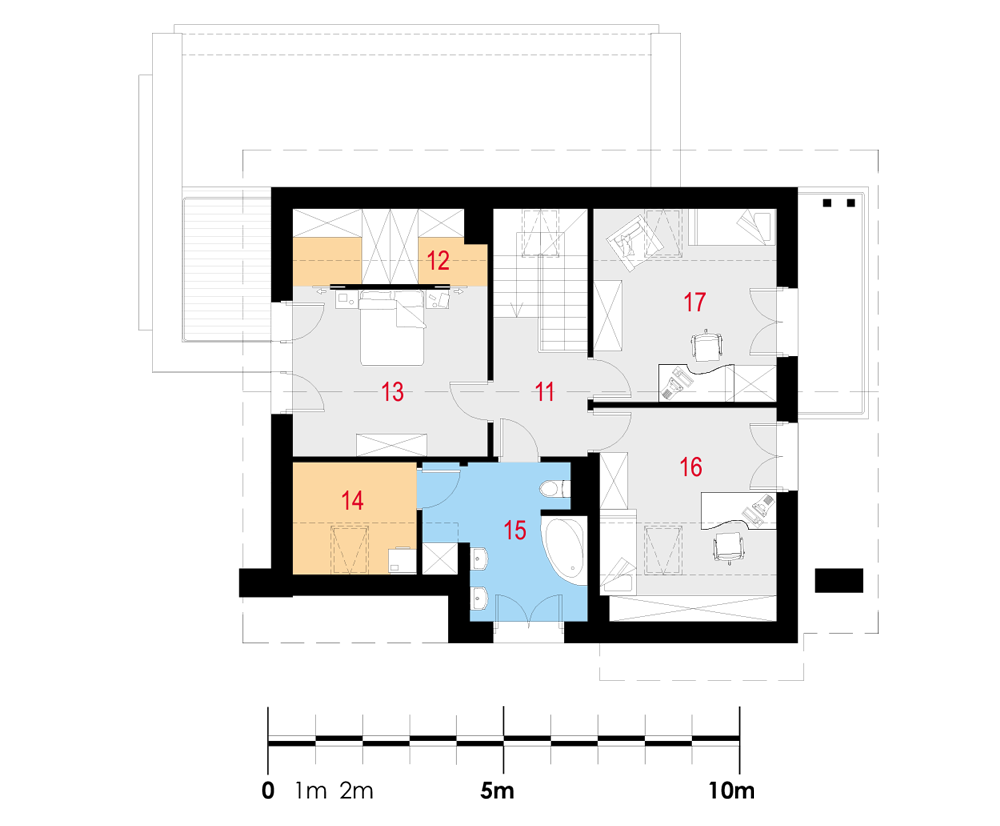

Rzuty

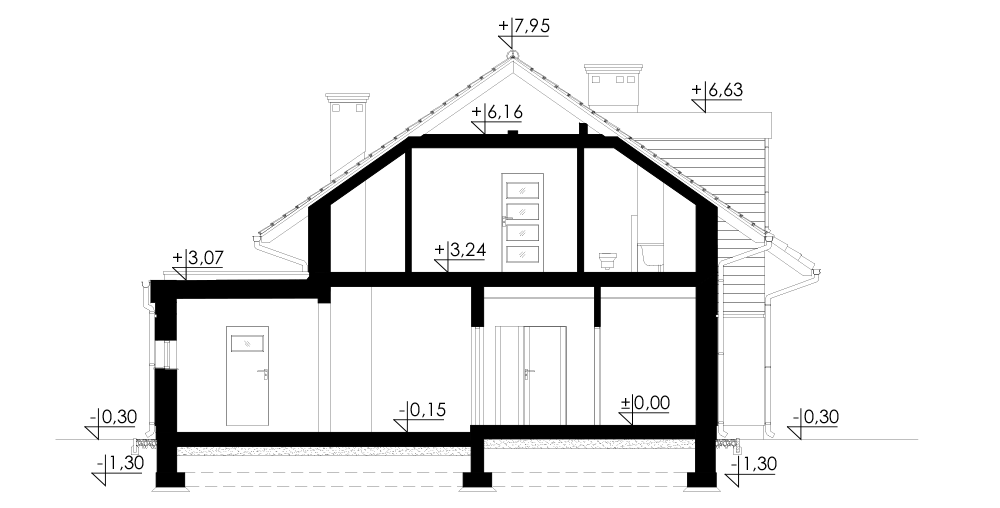

Przekrój

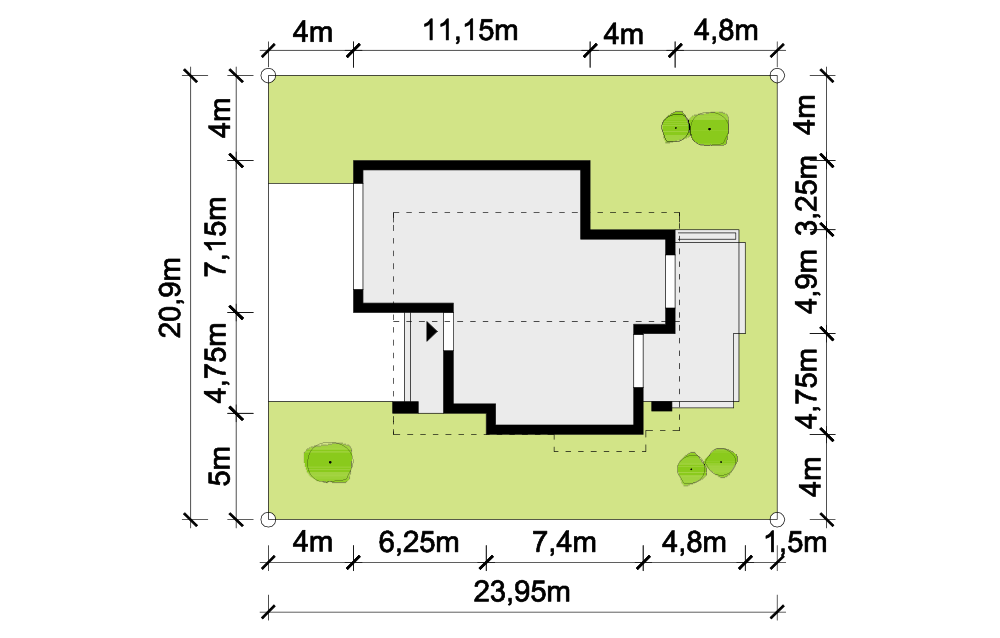

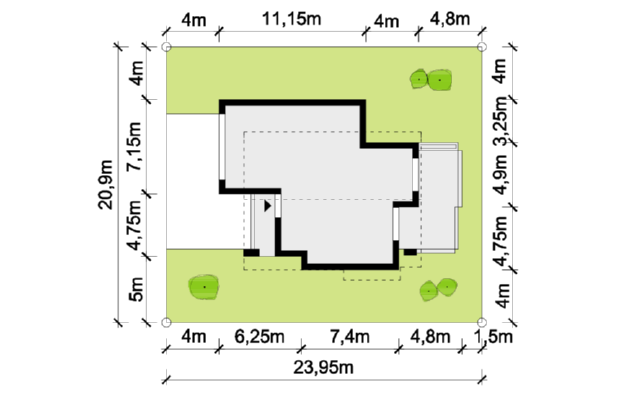

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​12,90m x 15,15m

Wymagane wymiary działki (szerokość x głębokość): 20,90m x 23,95m

Wprowadzając drobne zmiany adaptacyjne, takie jak:

• likwidacja okna w garażu i przełożenie okna w pomieszczeniu gospodarczym z elewacji bocznej na tylną,
• zmniejszenie tarasu,

minimalne wymagane wymiary działki wyniosą: 19,90m x 23,15m

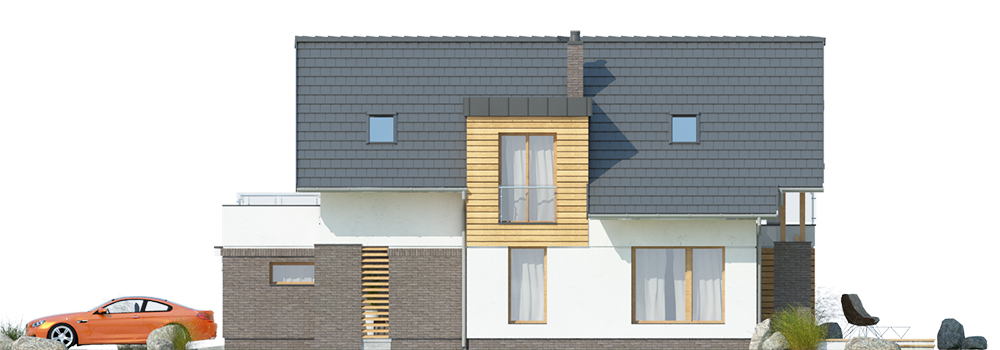

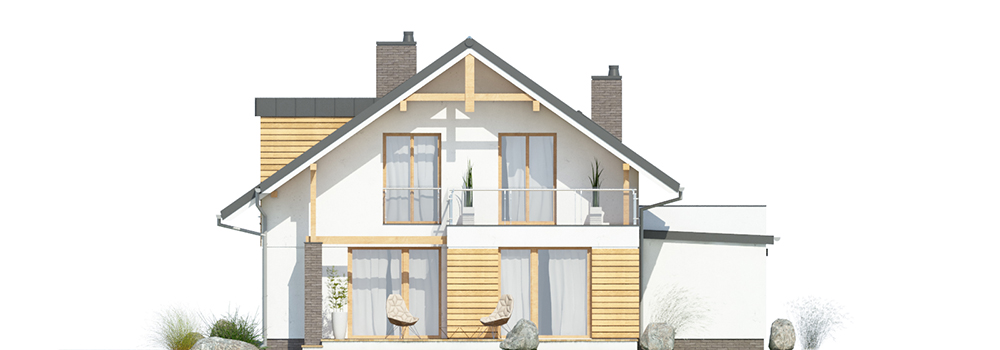

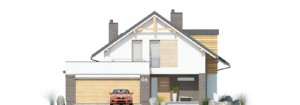

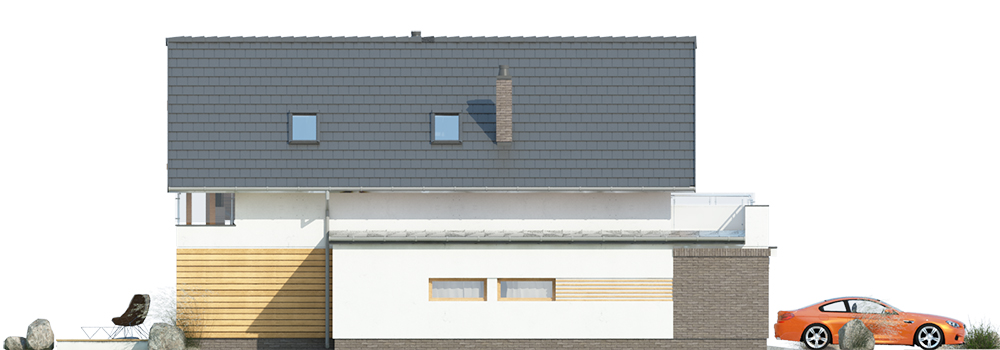

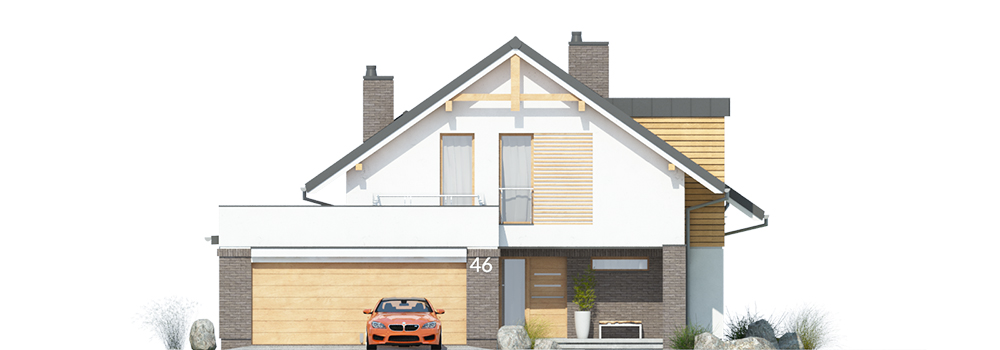

Elewacje

Opis projektu

Dom jednorodzinny, wolnostojący, niepodpiwniczony, z poddaszem użytkowym i garażem dwustanowiskowym.

Układ funkcjonalny:

Salon z jadalnią i wyjściem na taras, 3 pokoje, kuchnia, 2 łazienki, 2 garderoby, pralnia, garaż dwustanowiskowy, pomieszczenie gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: żelbetowe, zabiegowe ze spocznikiem.

Strop: płyta żelbetowa.

Ściana kolankowa: wysokość 144cm.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną; nad garażem stropodach.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.
