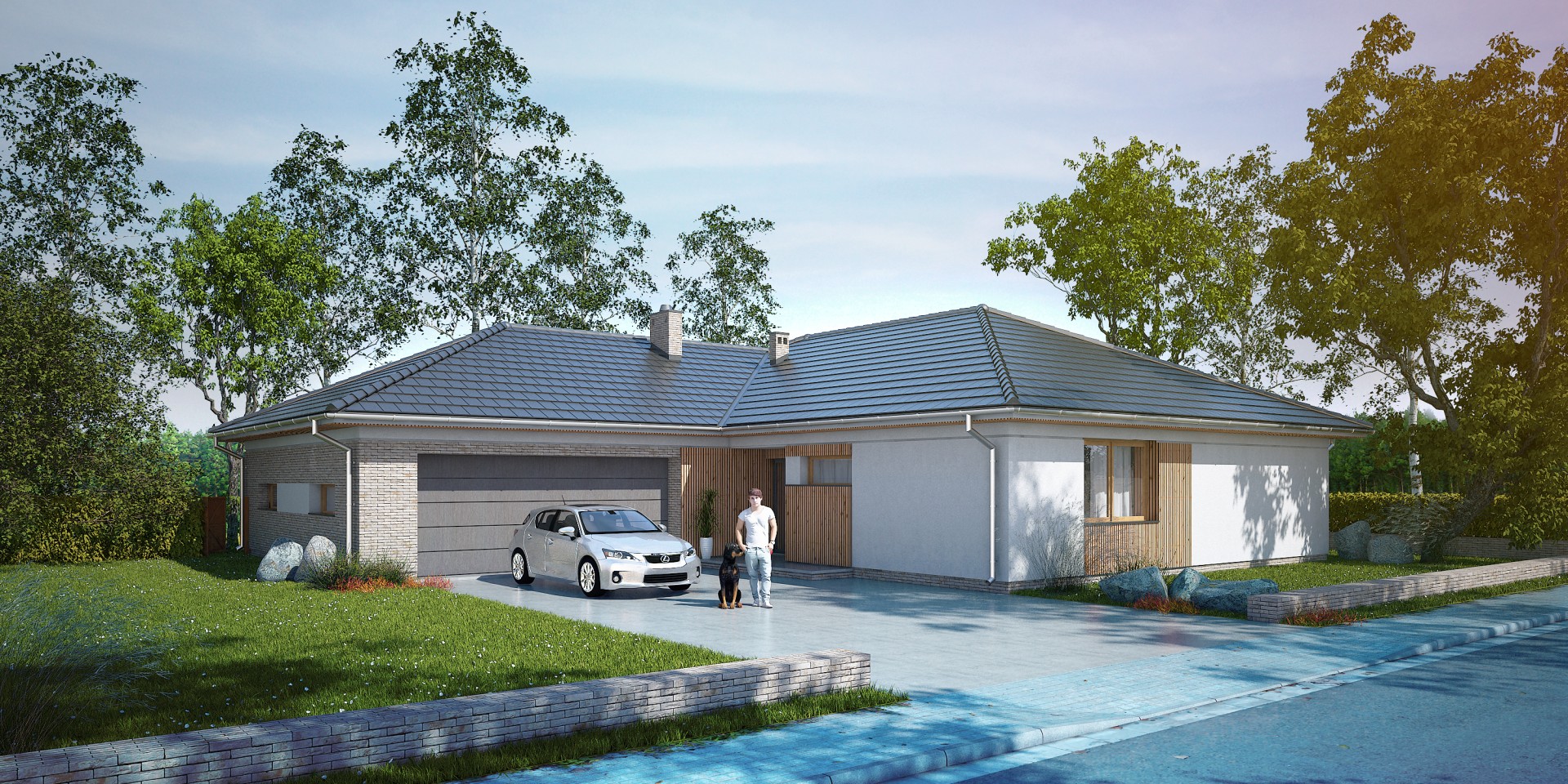

Separatus I G2

WERSJA PODSTAWOWA

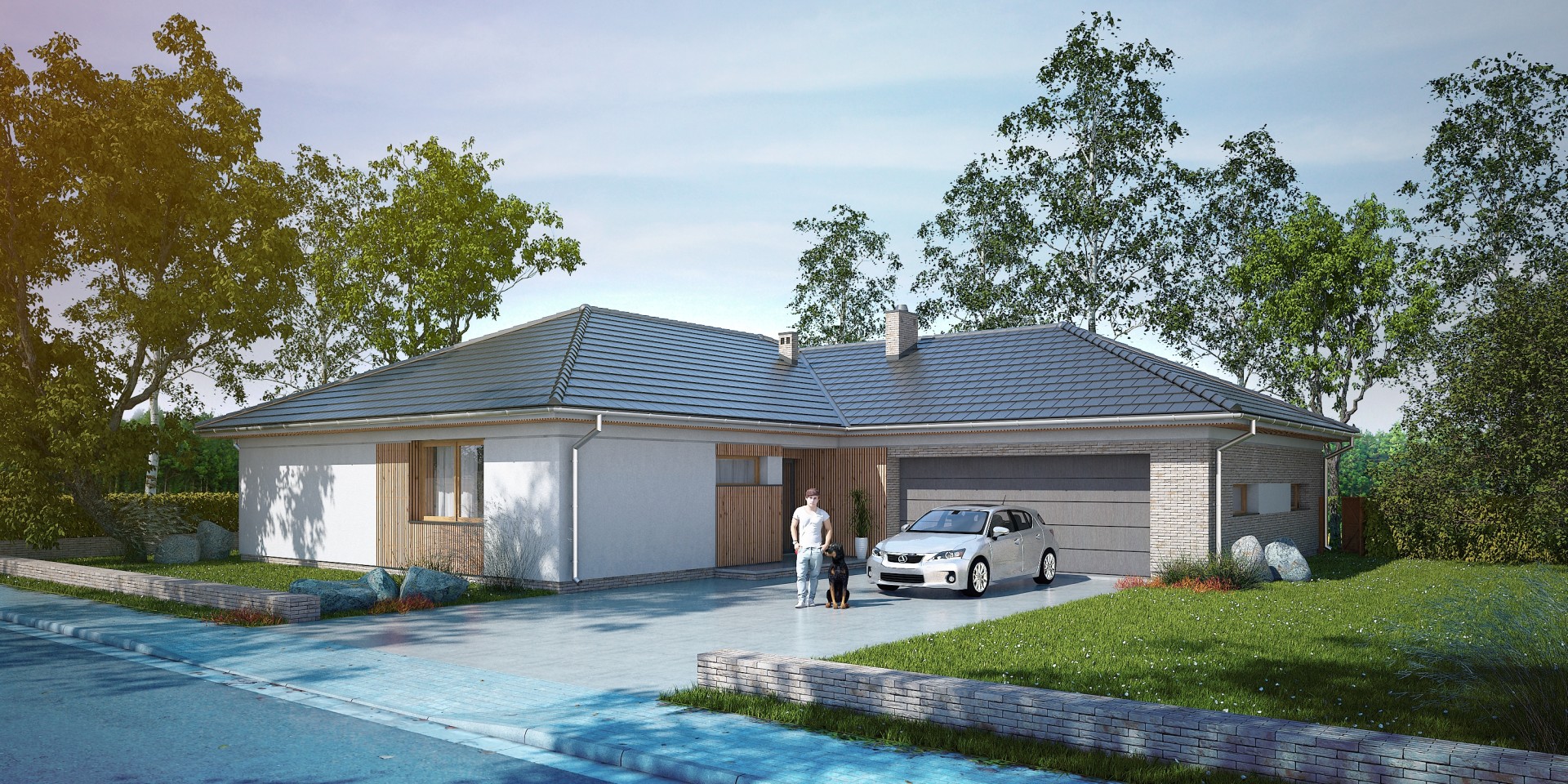

LUSTRZANE ODBICIE

Projekt Separatus I G2

powierzchnia użytkowa podstawowa:

117,38 m²

powierzchnia pomocnicza:

7,91 m²

powierzchnia garażu:

60,64 m²

powierzchnia razem:

185,93 m²

powierzchnia zabudowy:

237,45 m²

kubatura:

1 003,80 m³

dach:

wielospadowy

kąt nachylenia dachu:

25°

wymiary budynku (szer. x głęb.):

18,50 m x 17,00 m

wysokość budynku w kalenicy:

6,03 m

liczba kondygnacji nadziemnych:

1

liczba pokoi z salonem:

4

liczba łazienek i WC:

2

stanowiska postojowe w garażu:

2

Minimalne wymiary działki* (szer. x głęb.):

25,50 m x 24,00 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

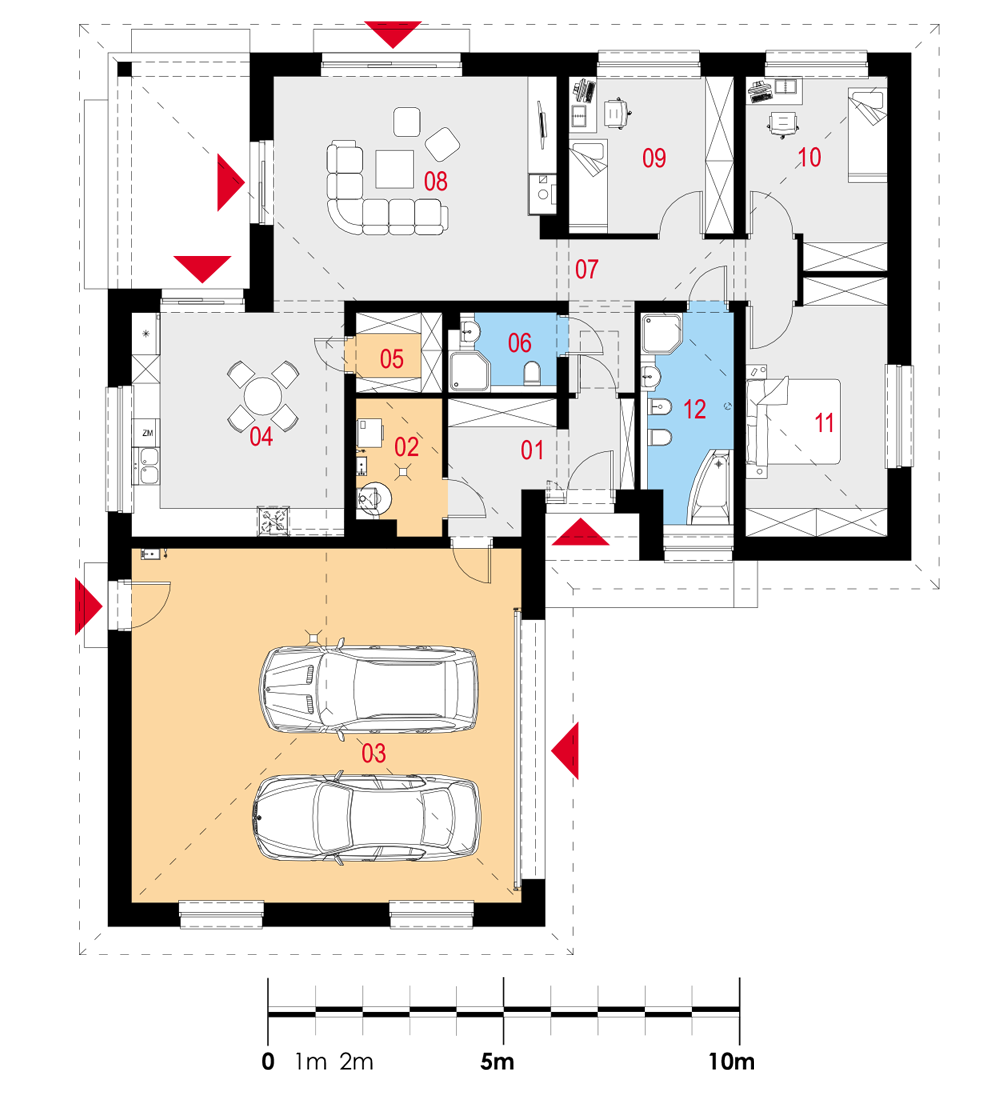

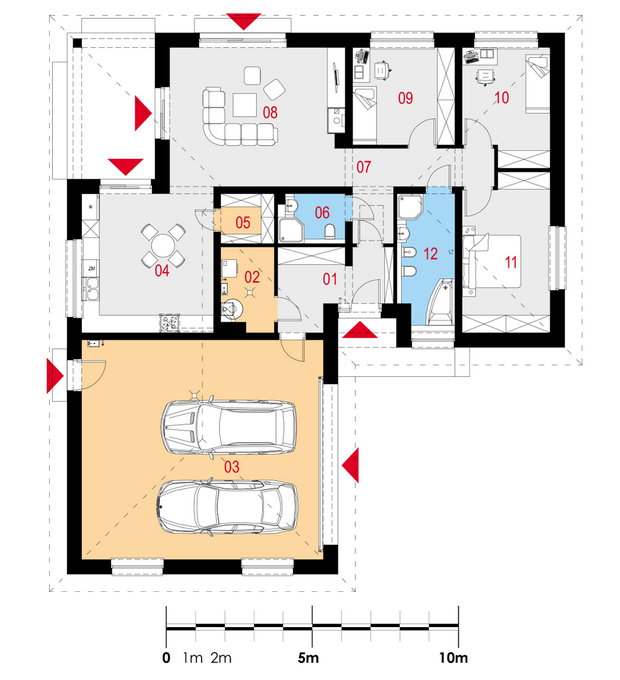

Rzuty

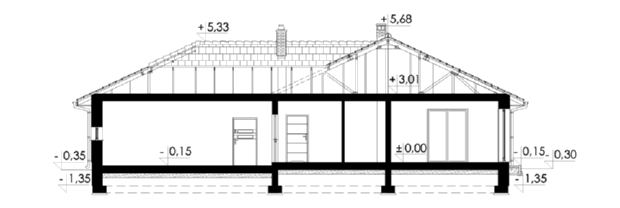

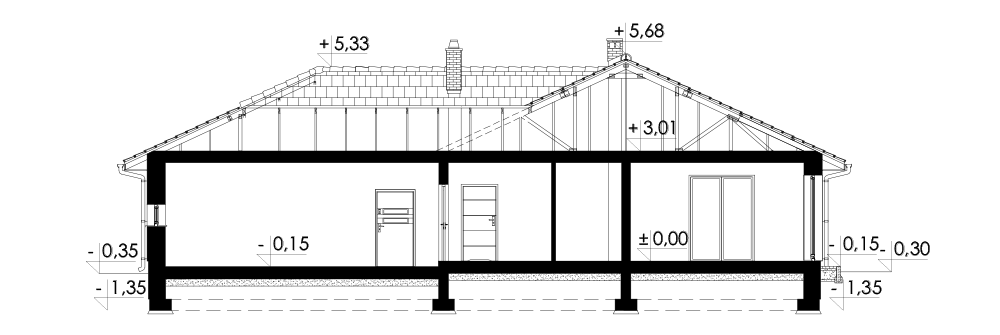

Przekrój

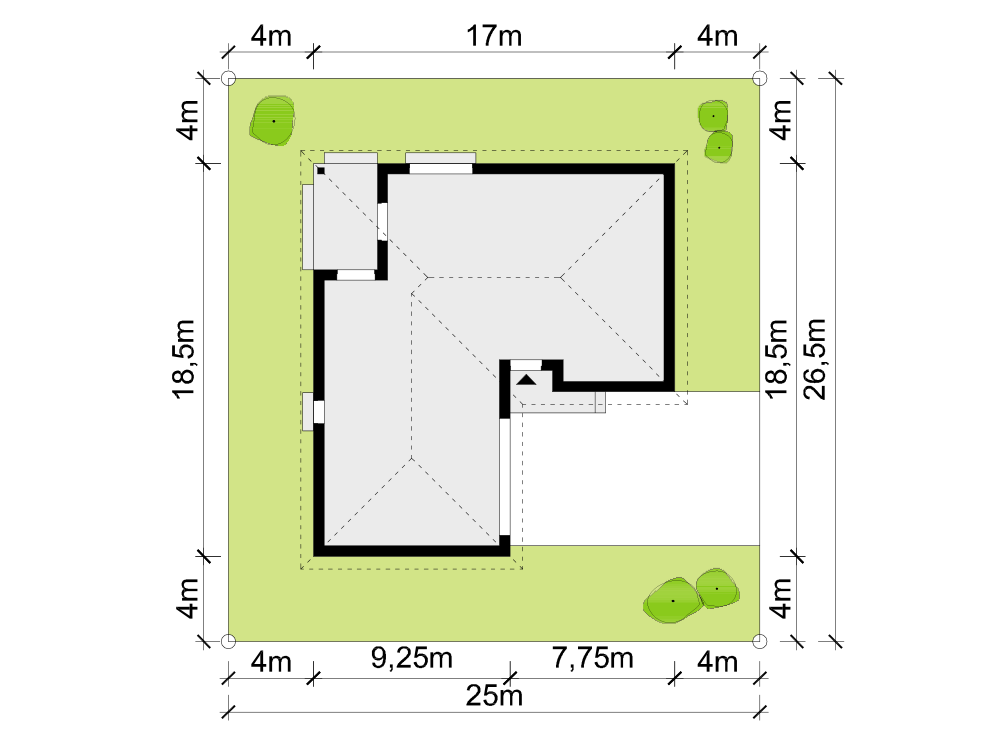

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​18,50m x 17,00m

Wymagane wymiary działki (szerokość x głębokość): 26,50m x 25,00m

Wprowadzając drobne zmiany adaptacyjne, takie jak:

• przełożenie okien w garażu z elewacji bocznej na tylną,
• przełożenie okna w sypialni z elewacji frontowej na boczną,

minimalne wymagane wymiary działki wyniosą: 25,50m x 24,00m

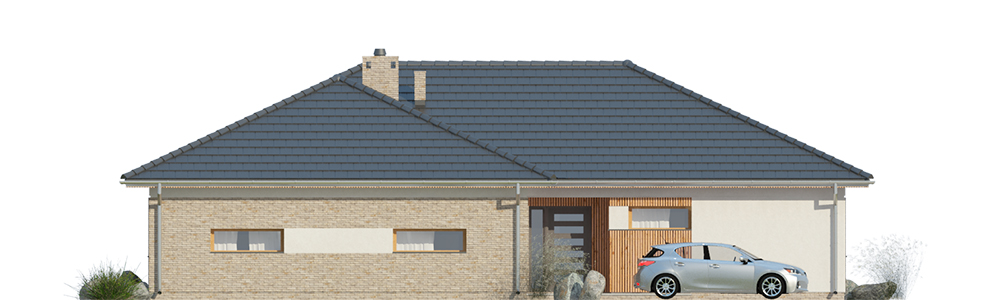

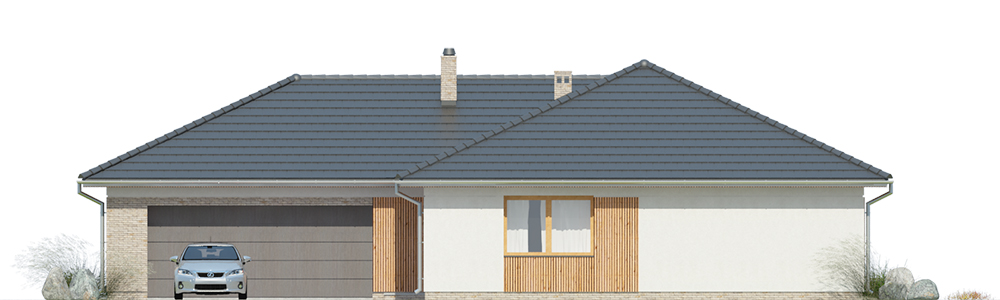

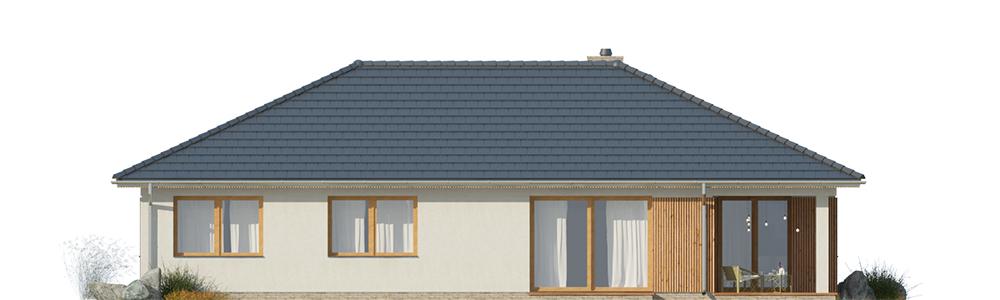

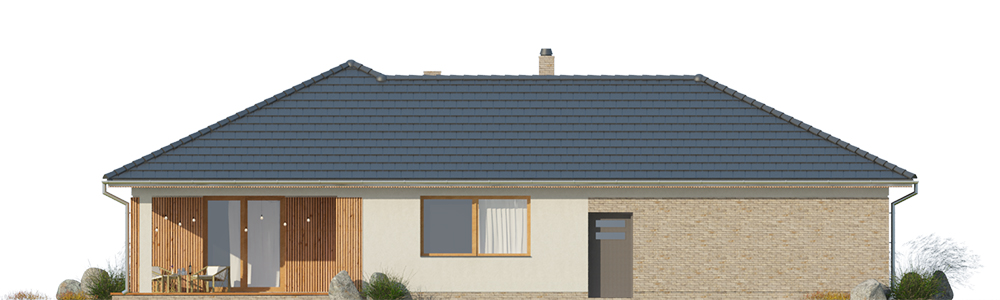

Elewacje

Opis projektu

Prosty dom jednorodzinny, wolnostojący, z poddaszem nieużytkowym, dachem czterospadowym-kopertowym i garażem dwustanowiskowym.

Układ funkcjonalny:

Pokój dzienny z wyjściem na taras, kuchnia z jadalnią i wyjściem na taras, trzy pokoje, dwie łazienki, spiżarnia, garaż, pomieszczenie gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 30cm + styropian Termo Organika o gr. 20cm + tynk.

Strop: drewniany oparty na wiązarach dachowych.

Dach: wielospadowy, konstrukcja drewniana wiązarowa prefabrykowana, pokryty dachówką ceramiczną.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.

Dodatki do projektu
