Laceratus I G1

WERSJA PODSTAWOWA

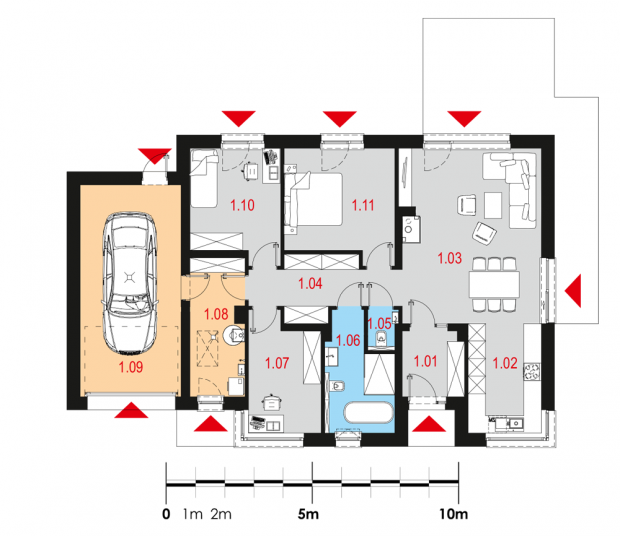

LUSTRZANE ODBICIE

Projekt Laceratus I G1

powierzchnia użytkowa podstawowa:

94,09 m²

powierzchnia pomocnicza:

8,50 m²

powierzchnia garażu:

24,69 m²

powierzchnia razem:

127,28 m²

powierzchnia zabudowy:

167,95 m²

kubatura:

770,69 m³

dach:

dwuspadowy

kąt nachylenia dachu:

30°

wymiary budynku (szer. x głęb.):

16,65 m x 10,65 m

wysokość budynku w kalenicy:

6,42 m

liczba kondygnacji nadziemnych:

1

liczba pokoi z salonem:

4

liczba łazienek i WC:

2

stanowiska postojowe w garażu:

1

Minimalne wymiary działki* (szer. x głęb.):

23,65 m x 18,65 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

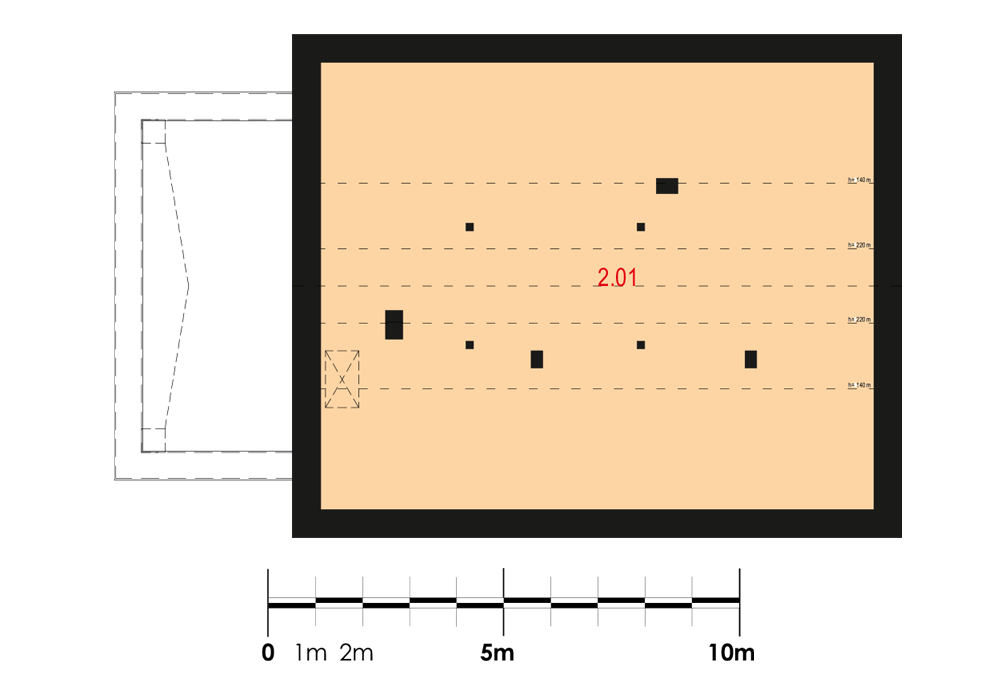

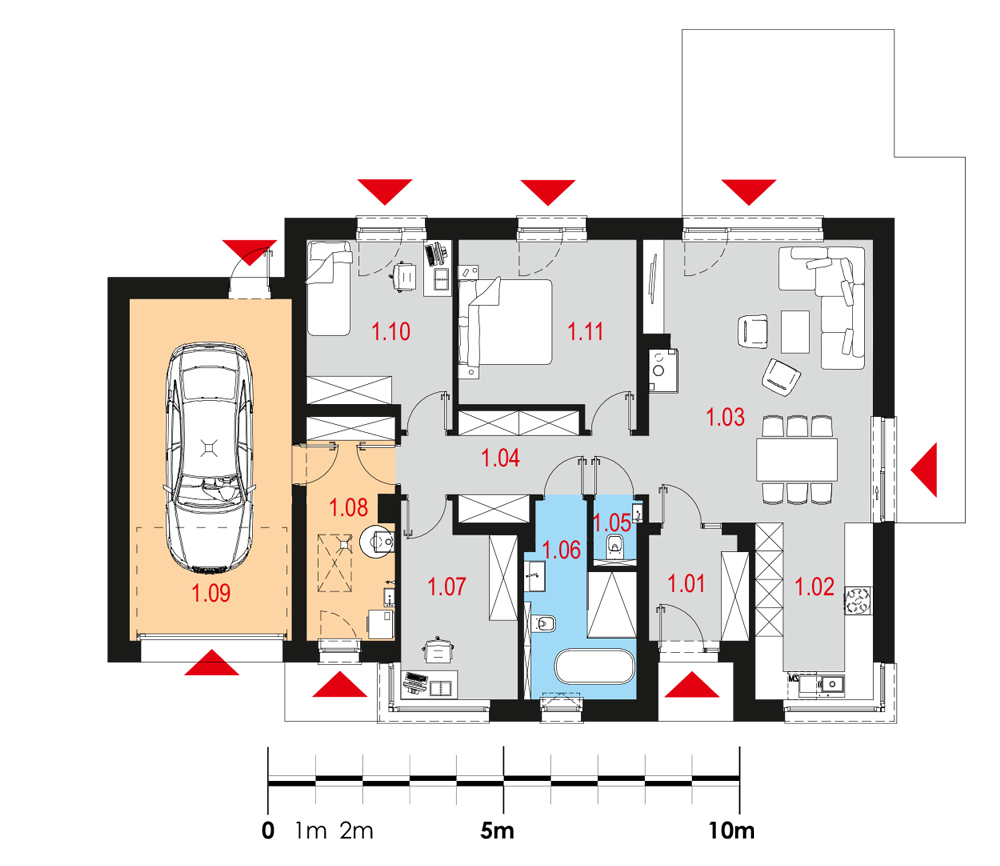

Rzuty

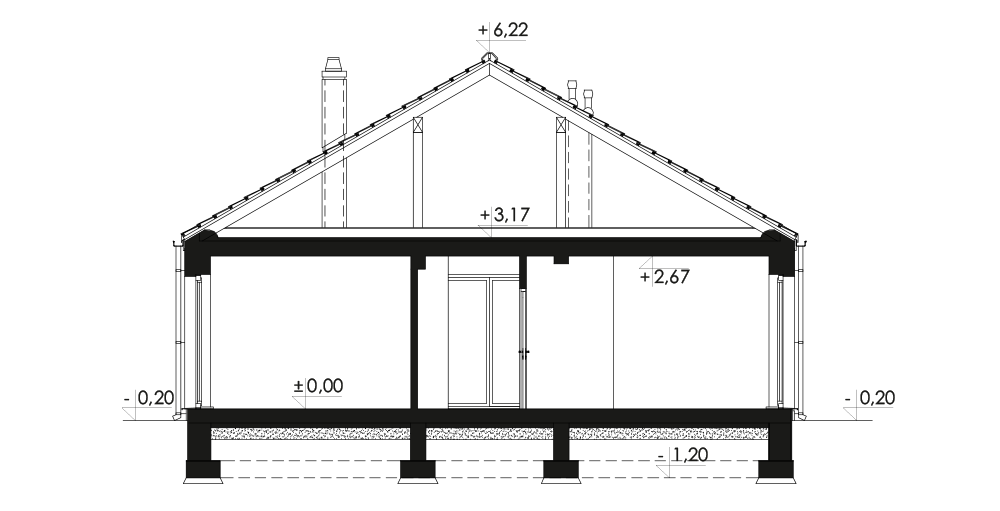

Przekrój

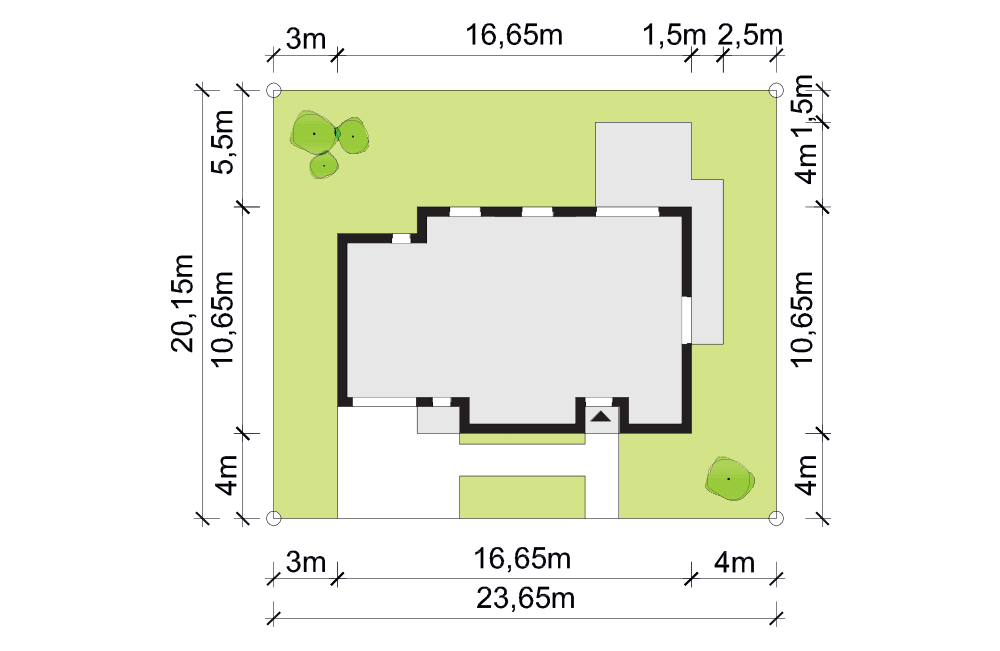

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​16,65m x 10,65m

Wymagane wymiary działki (szerokość x głębokość): 23,65m x 20,15m

Wprowadzając drobne zmiany adaptacyjne, takie jak:

• zmniejszenie tarasu,

minimalne wymagane wymiary działki wyniosą: 23,65m x 18,65m

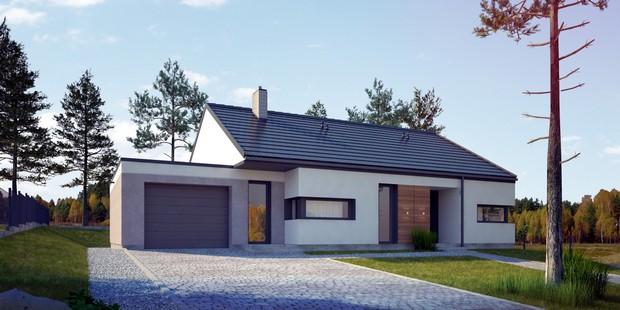

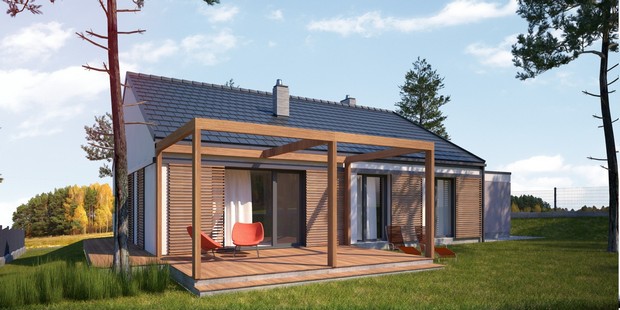

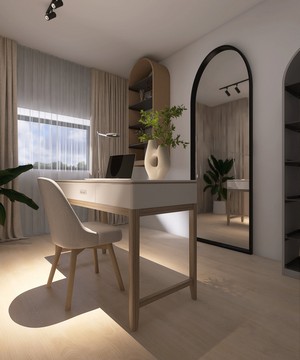

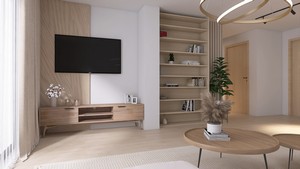

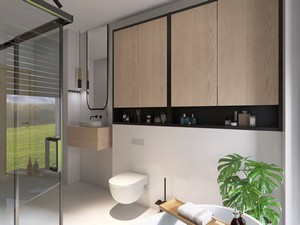

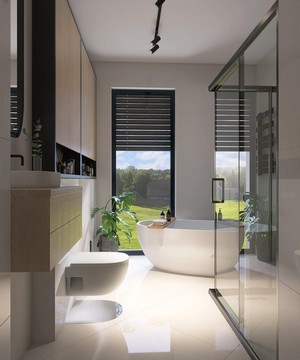

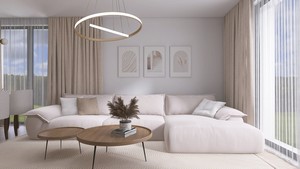

Wizualizacje

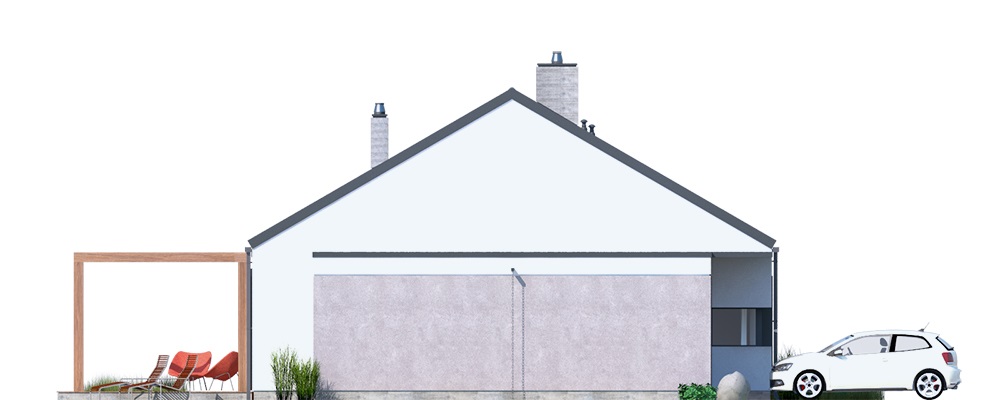

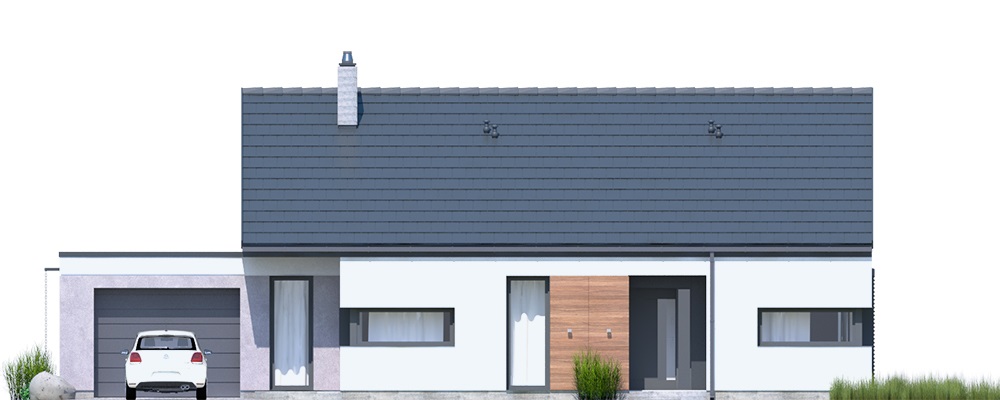

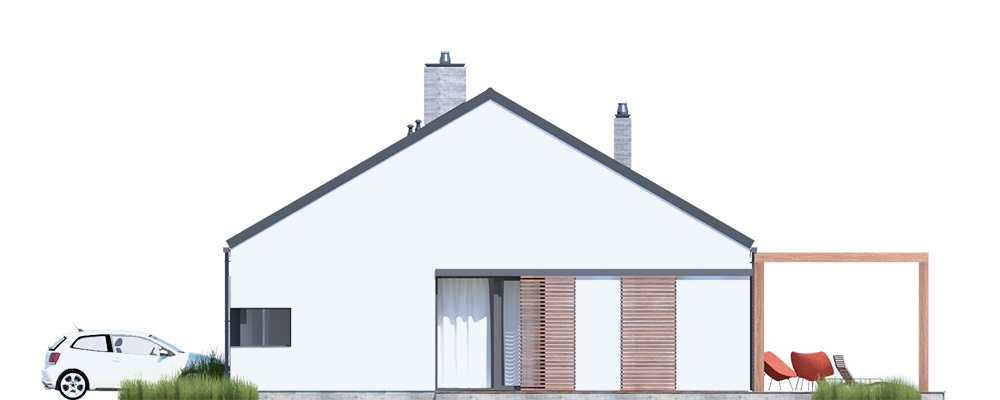

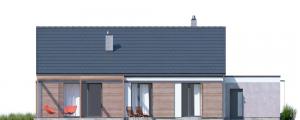

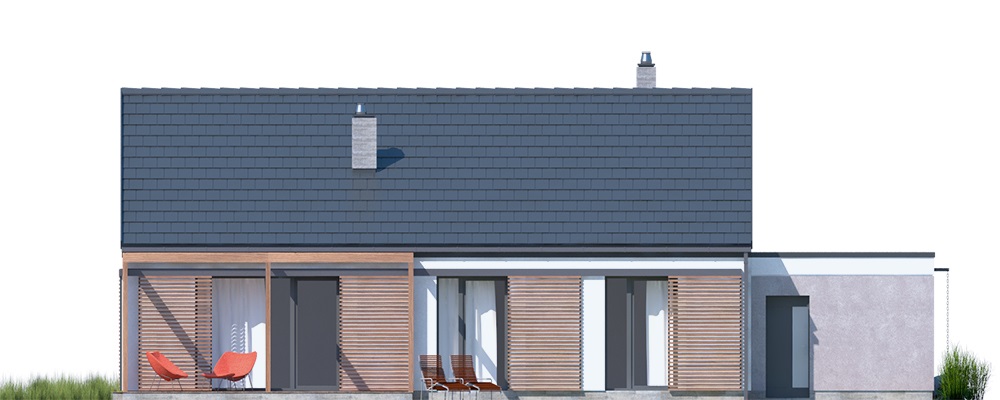

Elewacje

Opis projektu

Nowoczesny dom jednorodzinny z poddaszem nieużytkowym oraz modnym dachem bezokapowym, wolnostojący, niepodpiwniczony z garażem jednostanowiskowym z wysuniętą bryłą o dachu płaskim.

Układ funkcjonalny:

Pokój dzienny z jadalnią z wyjściem na taras, kuchnia, trzy pokoje, łazienka, WC, pomieszczenie gospodarcze, garaż.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Strop: drewniany belkowy.

Dach: dwuspadowy, konstrukcja drewniana. Pokryty dachówką ceramiczna lub betonową mocowaną do łat.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.

Dodatki do projektu
