Gelidus I PG2

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Gelidus I PG2

powierzchnia użytkowa podstawowa:

145,54 m²

powierzchnia pomocnicza:

46,09 m²

powierzchnia garażu:

36,60 m²

powierzchnia razem:

228,23 m²

powierzchnia zabudowy:

203,69 m²

kubatura:

1 343,50 m³

dach:

dwuspadowy

kąt nachylenia dachu:

30°

wymiary budynku (szer. x głęb.):

19,90 m x 14,15 m

wysokość budynku w kalenicy:

6,80 m

liczba kondygnacji nadziemnych:

2

liczba pokoi z salonem:

5

liczba łazienek i WC:

3

stanowiska postojowe w garażu:

2

Minimalne wymiary działki* (szer. x głęb.):

28,15 m x 22,15 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

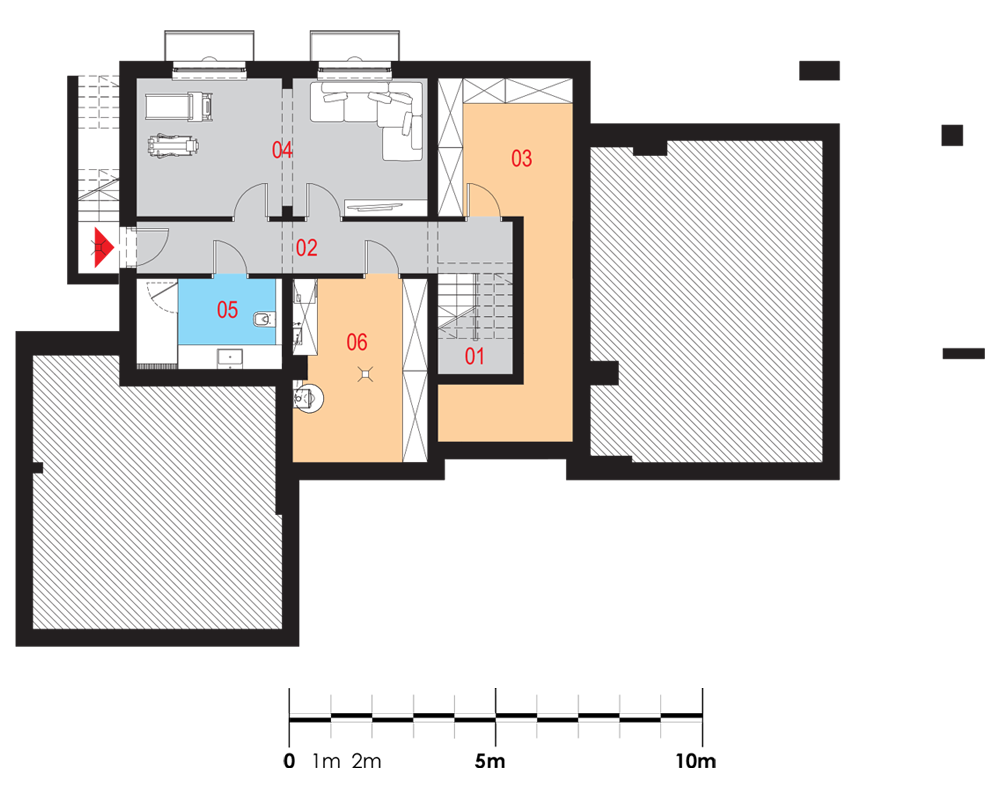

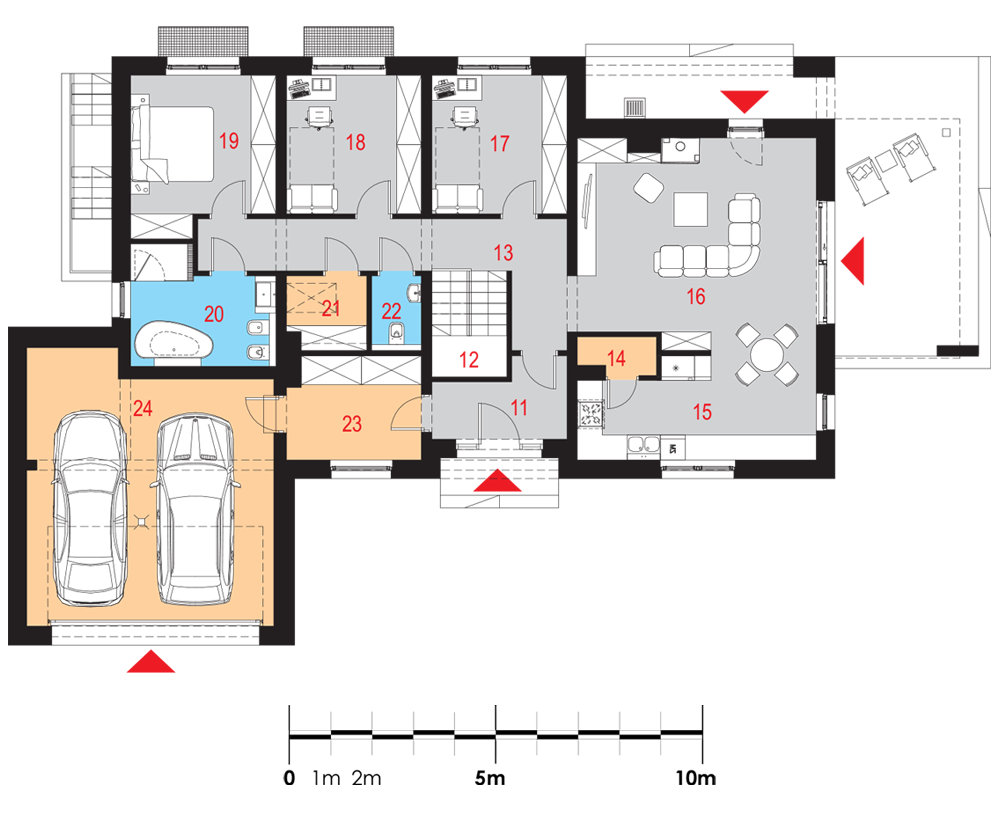

Rzuty

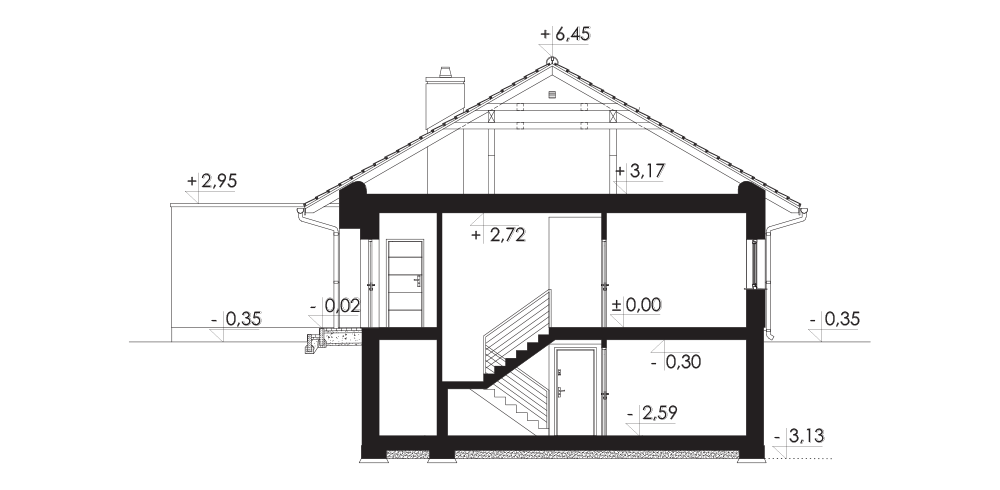

Przekrój

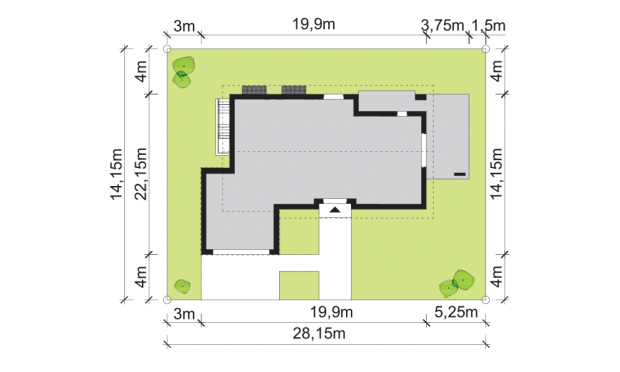

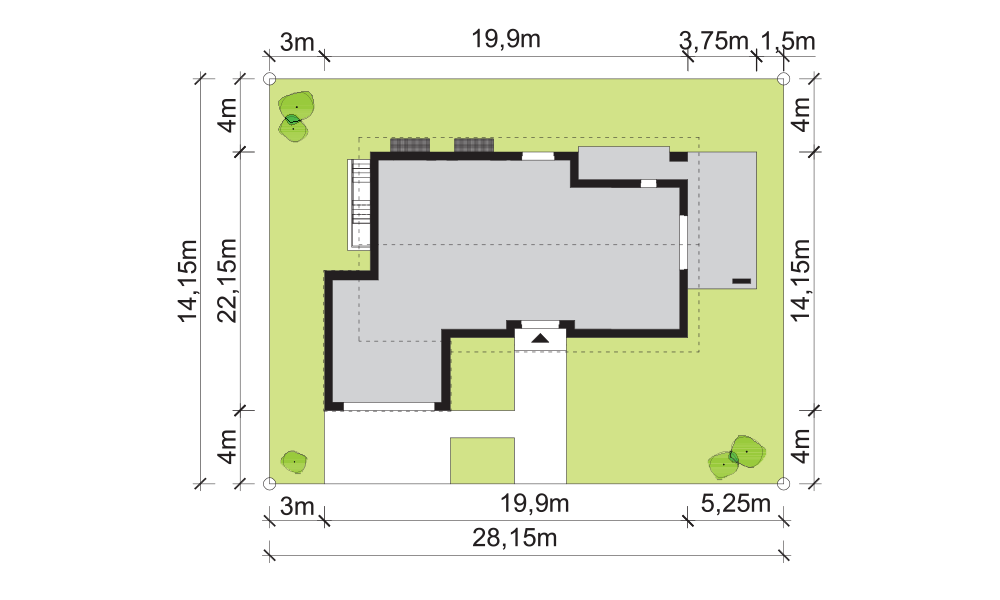

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​19,90m x 14,15m

Wymagane wymiary działki (szerokość x głębokość): 28,15m x 22,15m

Wprowadzając drobne zmiany adaptacyjne, takie jak:

• zmniejszenie tarasu,

minimalne wymagane wymiary działki wyniosą: 26,90m x 22,15m

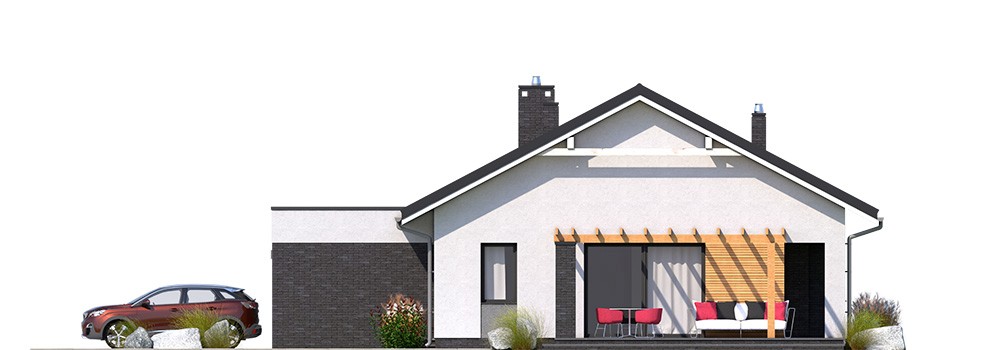

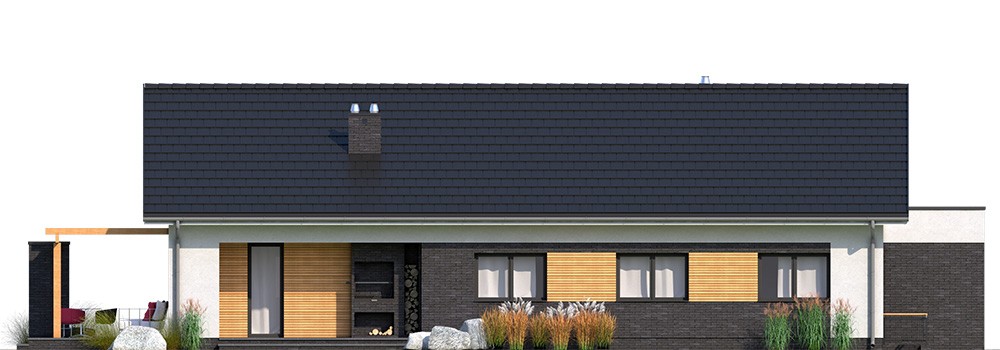

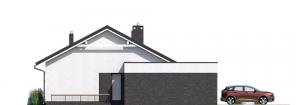

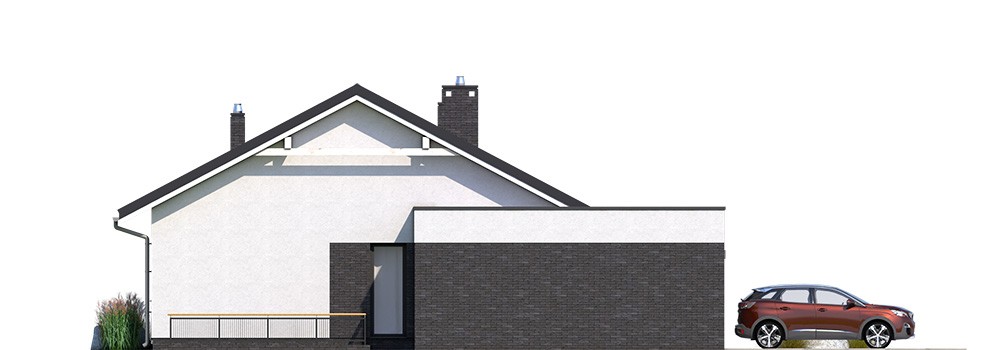

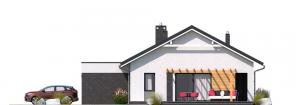

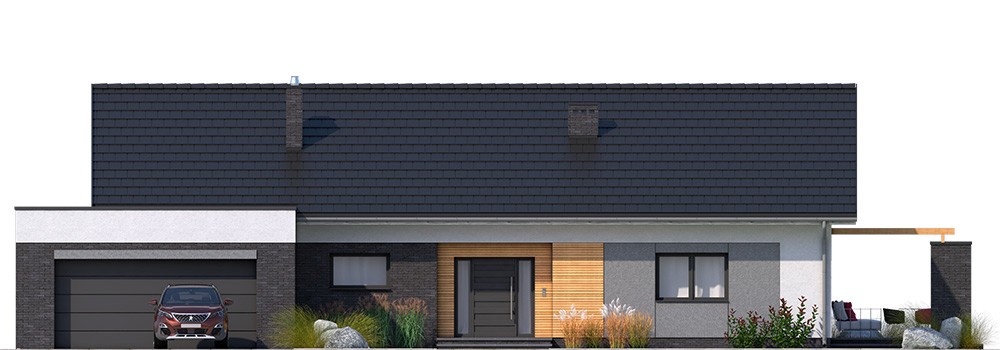

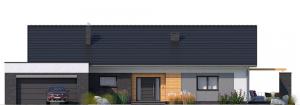

Elewacje

Opis projektu

Średniej wielkości dom parterowy, jednorodzinny, częściowo podpiwniczony, wolnostojący z garażem dwustanowiskowym. Piwnica częściowo wykorzystana jako strefa rekreacyjna. Na parterze wyraźnie oddzielona część mieszkalna od części dziennej. Z piwnicy wyjście bezpośrednio na zewnątrz.

Układ funkcjonalny:

Pokój dzienny z wyjściem na taras, kuchnia z jadalnią, spiżarnia, trzy pokoje, pokój hobby,

dwie łazienki, WC,  garderoba, trzy pomieszczenia gospodarcze, garaż.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: płytowe, żelbetowe, monolityczne - dwubiegowe.

Strop: płytowy żelbetowy monolityczny.

Dach: dwuspadowy symetryczny, konstrukcja drewniana, pokryty dachówką ceramiczną lub betonową mocowaną do łat.

Stropodach nad garażem: żelbetowa płyta monolityczna, pokryty membraną dachową.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.

Dodatki do projektu
