Directus II G1

Projekt Directus II G1
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Directus II G1

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
154.19 m2
11.03 m2
27.13 m2
192.35 m2
140.55 m2
879.11 m3
42°
8.88 m
2


Rzuty

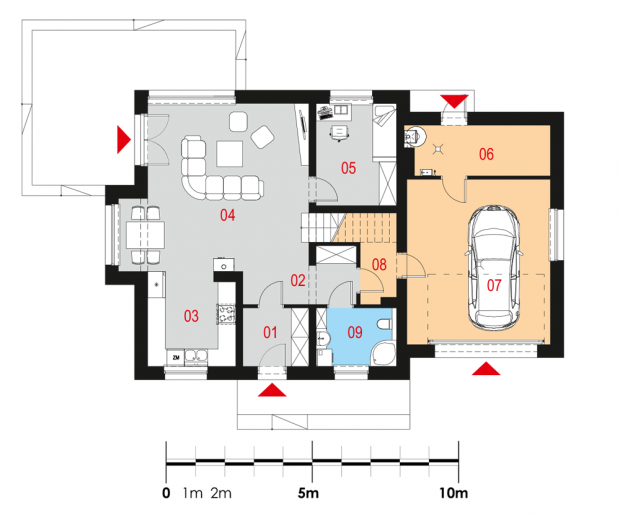

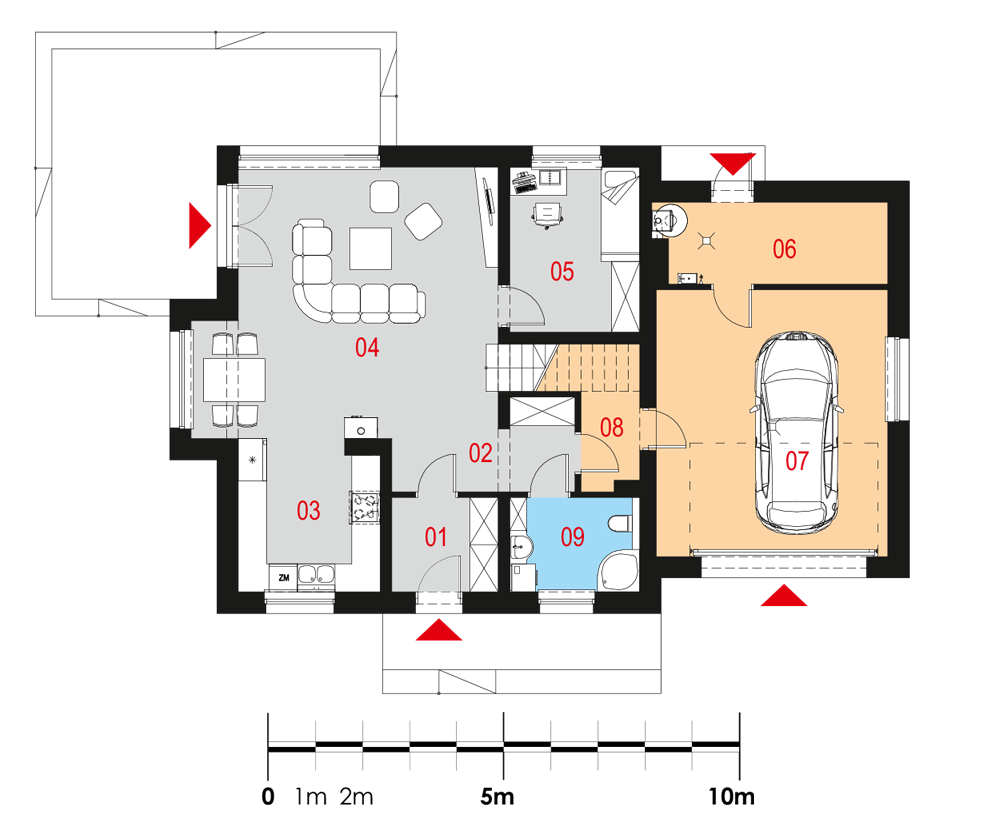

Parter


01 Wiatrołap
02 Komunikacja
03 Kuchnia
04 Salon z jadalnią
05 Pokój
06 Pom. gospodarcze
07 Garaż
08 Schowek
09 Łazienka
4.41 m2
11.17 m2
9.29 m2
31.00 m2
9.44 m2
8.14 m2
27.13 m2
2.98 (5.18) m2
5.39 m2

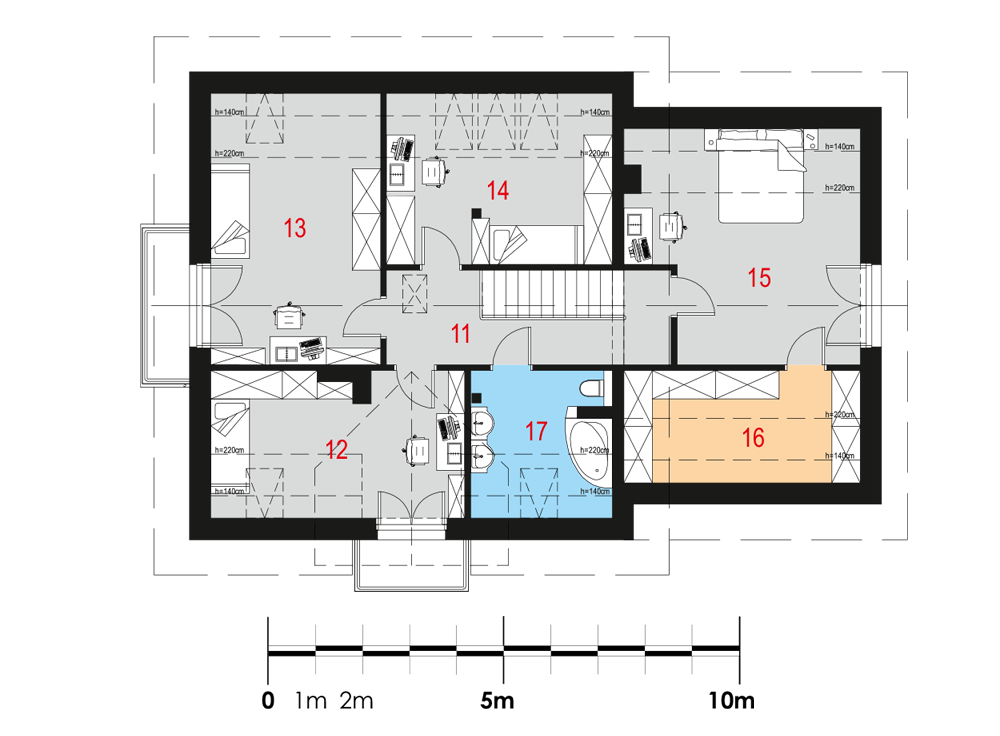

Poddasze


11 Komunikacja
12 Pokój
13 Pokój
14 Pokój
15 Sypialnia
16 Garderoba
17 Łazienka
8.88 m2
13.10 (16.05) m2
17.38 (20.29) m2
12.95 (17.01) m2
17.55 (21.96) m2
7.17 (11.66) m2
6.46 (9.03) m2

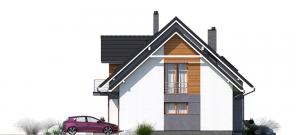

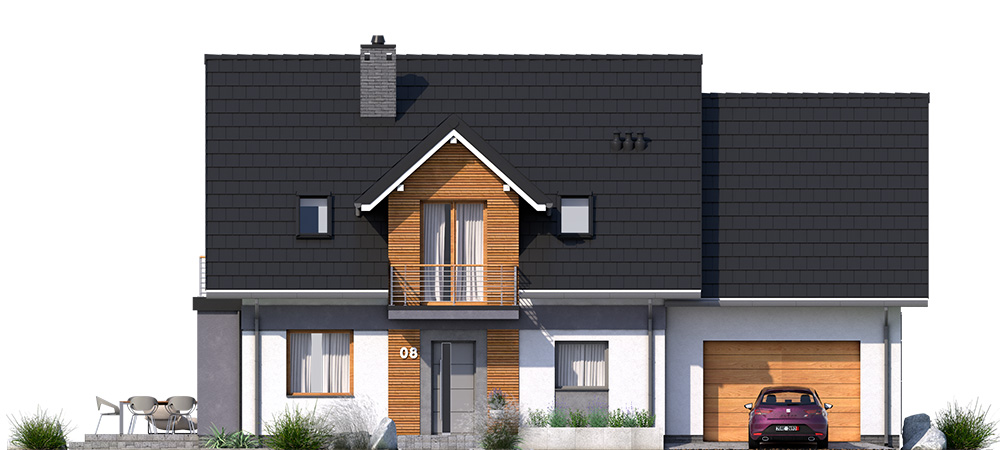

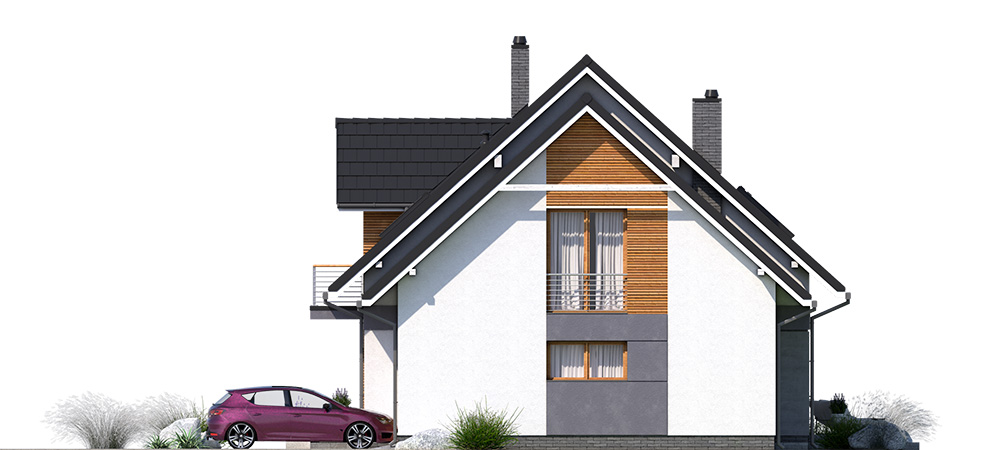

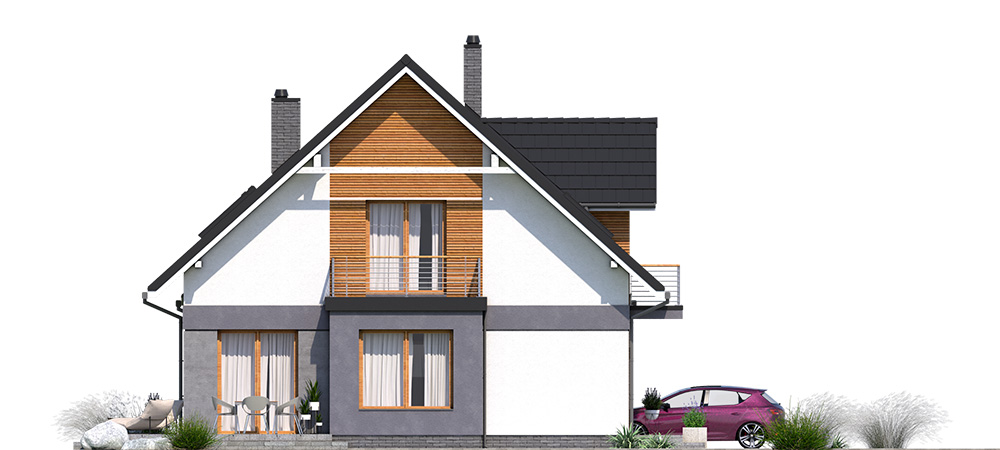

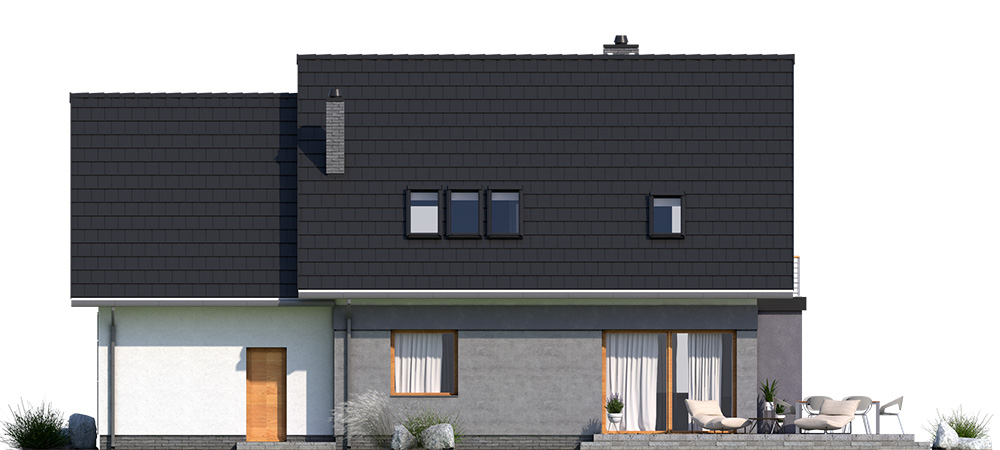

Elewacje

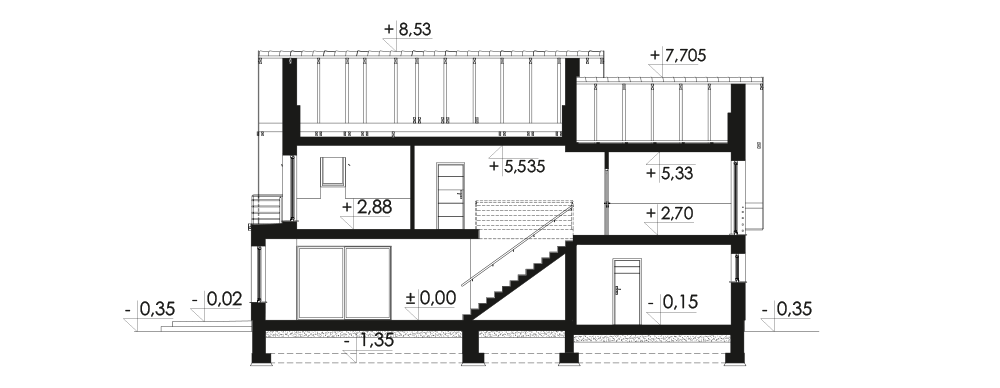

Przekrój

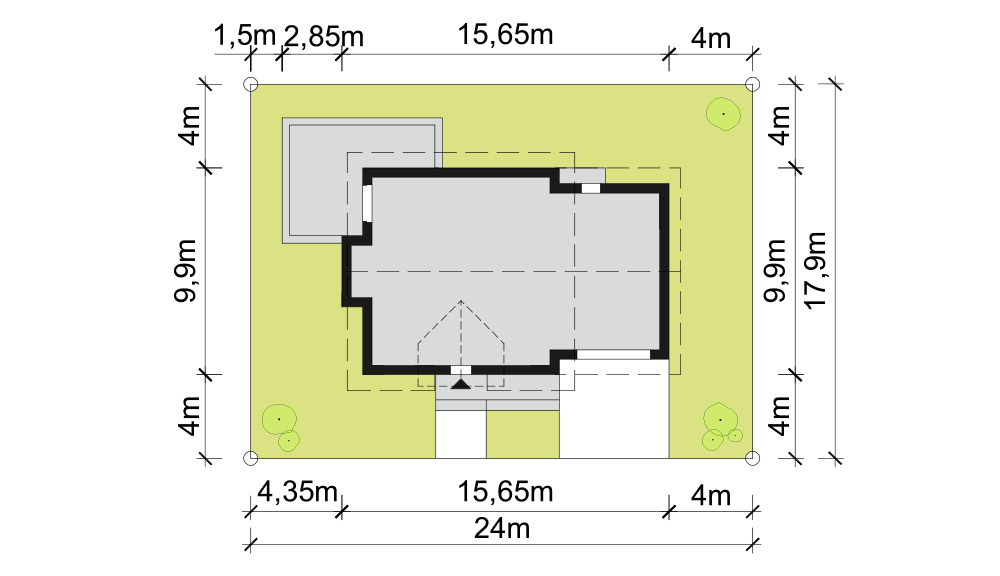

Usytuowanie na działce


Opis projektu

Dom jednorodzinny, niepodpiwniczony, wolnostojący z poddaszem użytkowym i garażem jednostanowiskowym.

Układ funkcjonalny:

Pokój dzienny z jadalnią z wyjściem na taras, kuchnia, pięć pokoi, dwie łazienki, garderoba, garaż, dwa pomieszczenia gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustaki ceramiczne firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: płytowe, żelbetowe, monolityczne jednobiegowe.

Strop: płyta żelbetowa monolityczna.

Ściana kolankowa: wysokość 97,5cm oraz 100,5cm.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną lub betonową mocowaną do łat.

Źródło ciepła: kocioł gazowy, kominek z płaszczem wodnym na biomasę i zestaw solarny (c.w.u.). Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe,
w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Wentylacja: grawitacyjna.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.
