Angularis III G1

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Angularis III G1

powierzchnia użytkowa podstawowa:

98,71 m²

powierzchnia pomocnicza:

11,54 m²

powierzchnia garażu:

19,72 m²

powierzchnia razem:

129,97 m²

powierzchnia zabudowy:

166,80 m²

kubatura:

610,46 m³

dach:

dwuspadowy

kąt nachylenia dachu:

30°

wymiary budynku (szer. x głęb.):

15,65 m x 13,15 m

wysokość budynku w kalenicy:

6,32 m

liczba kondygnacji nadziemnych:

1

liczba pokoi z salonem:

4

liczba łazienek i WC:

2

stanowiska postojowe w garażu:

1

Minimalne wymiary działki* (szer. x głęb.):

22,65 m x 21,15 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

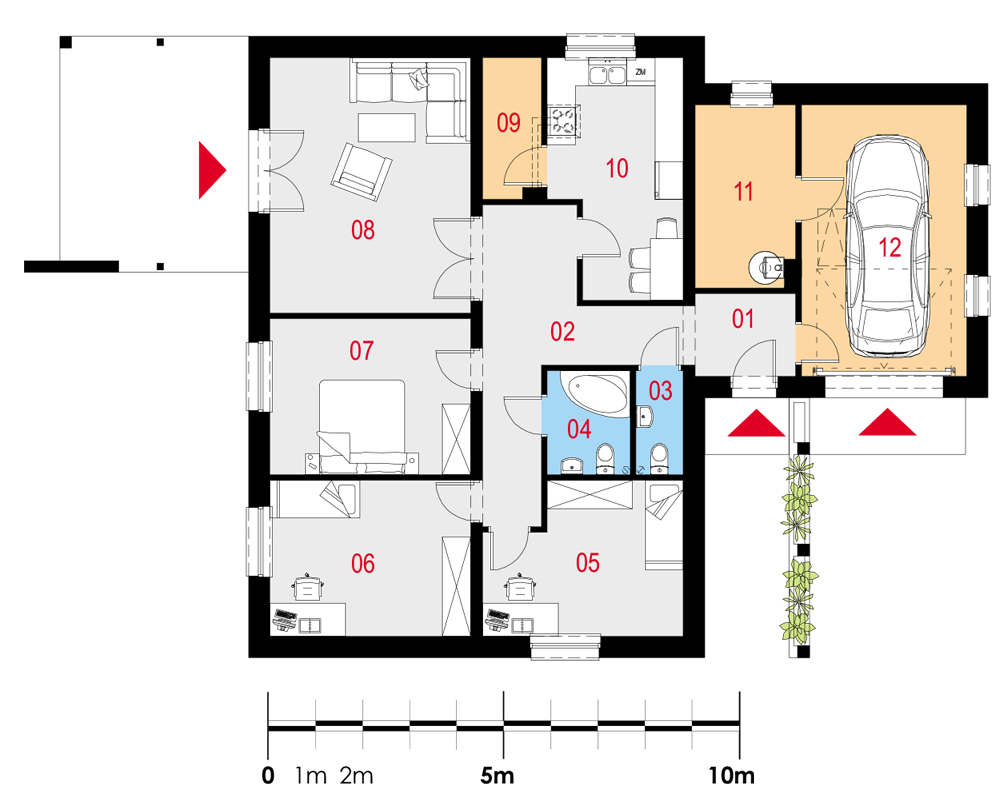

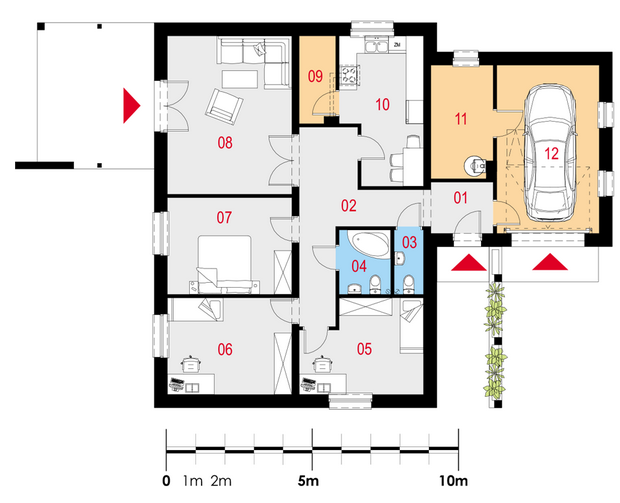

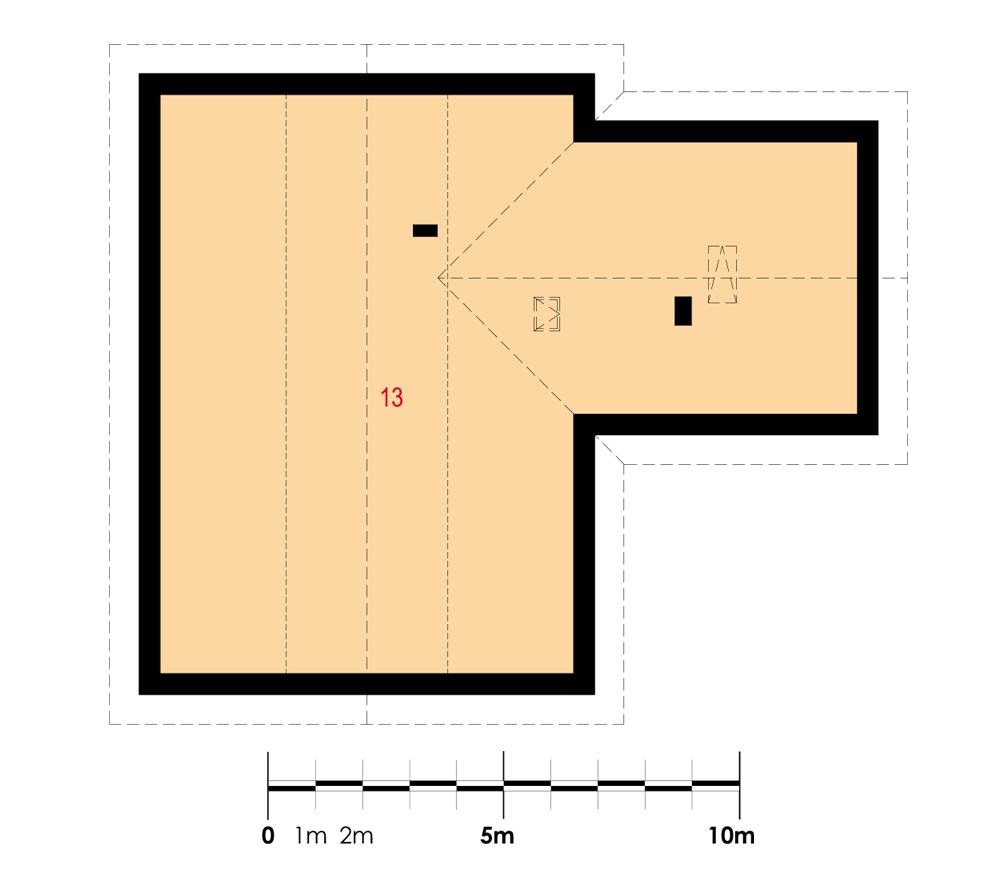

Rzuty

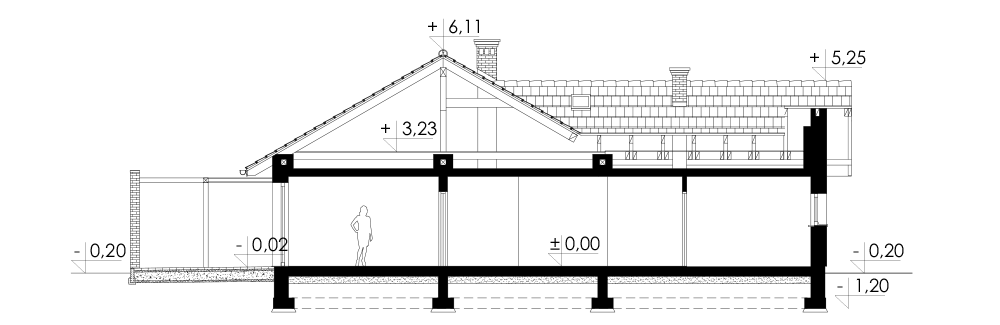

Przekrój

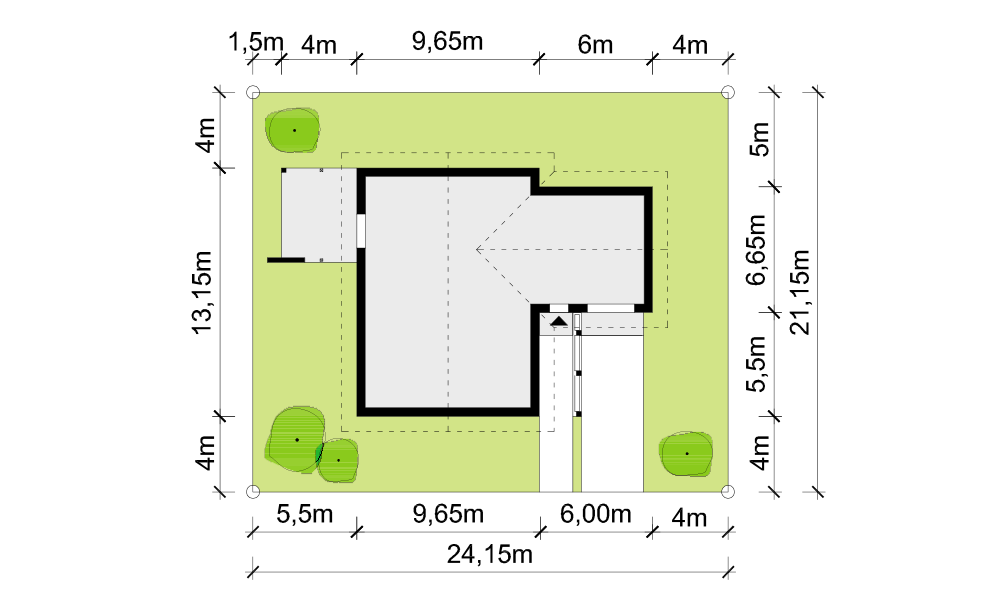

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): ​15,65m x 13,15m

Wymagane wymiary działki (szerokość x głębokość): 24,15m x 21,15m

Wprowadzając drobne zmiany adaptacyjne, takie jak:

• zmniejszenie tarasu,
• likwidacja okien na elewacji bocznej (przeniesienie okien na inną elewację),

minimalne wymagane wymiary działki wyniosą: 22,65m x 21,15m

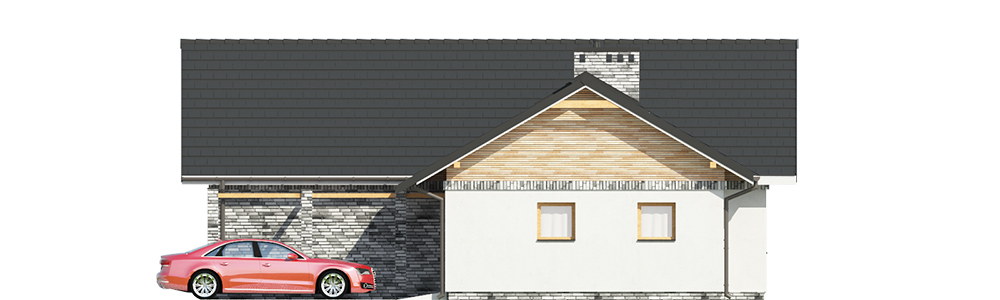

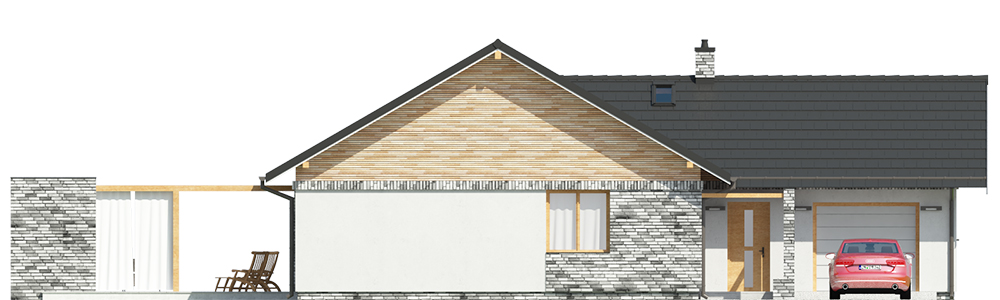

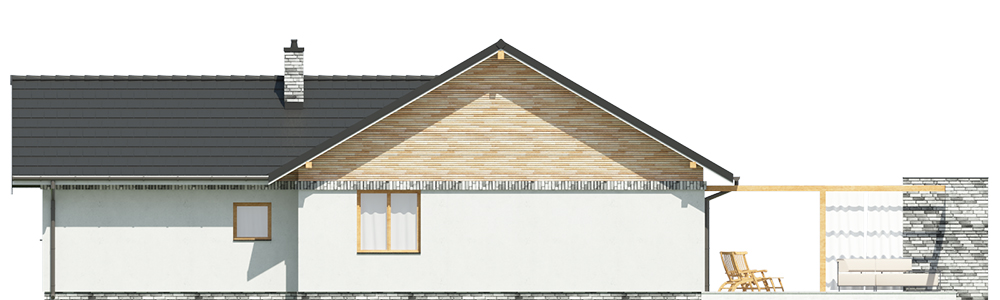

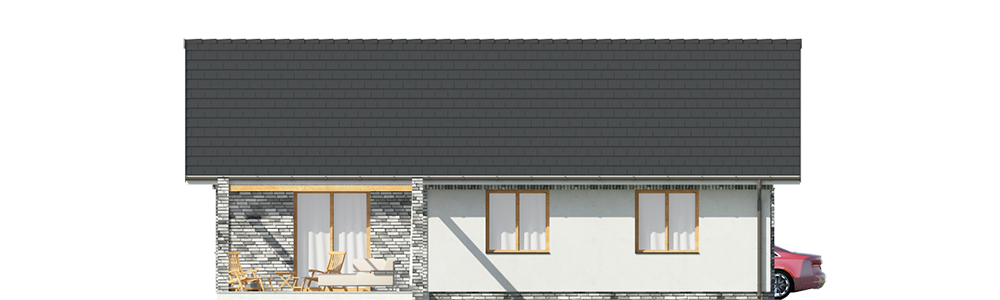

Elewacje

Opis projektu

Dom jednorodzinny, wolnostojący, z poddaszem nieużytkowym i garażem.

Układ funkcjonalny:

Salon z wyjściem na taras, 3 pokoje, kuchnia, spiżarka, łazienka, WC, garaż, pomieszczenie gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Strop: drewniany.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.

Dodatki do projektu
