Agrestis I P

WERSJA PODSTAWOWA

LUSTRZANE ODBICIE

Projekt Agrestis I P

powierzchnia użytkowa podstawowa:

141,03 m²

powierzchnia pomocnicza:

88,64 m²

powierzchnia garażu:

0,00 m²

powierzchnia razem:

229,67 m²

powierzchnia zabudowy:

114,31 m²

kubatura:

1 059,81 m³

dach:

dwuspadowy

kąt nachylenia dachu:

40°

wymiary budynku (szer. x głęb.):

13,39 m x 8,64 m

wysokość budynku w kalenicy:

8,60 m

liczba kondygnacji nadziemnych:

2

liczba pokoi z salonem:

5

liczba łazienek i WC:

2

stanowiska postojowe w garażu:

0

Minimalne wymiary działki* (szer. x głęb.):

21,39 m x 16,64 m

* Dokładny opis znajduje się pod rysunkiem usytuowania

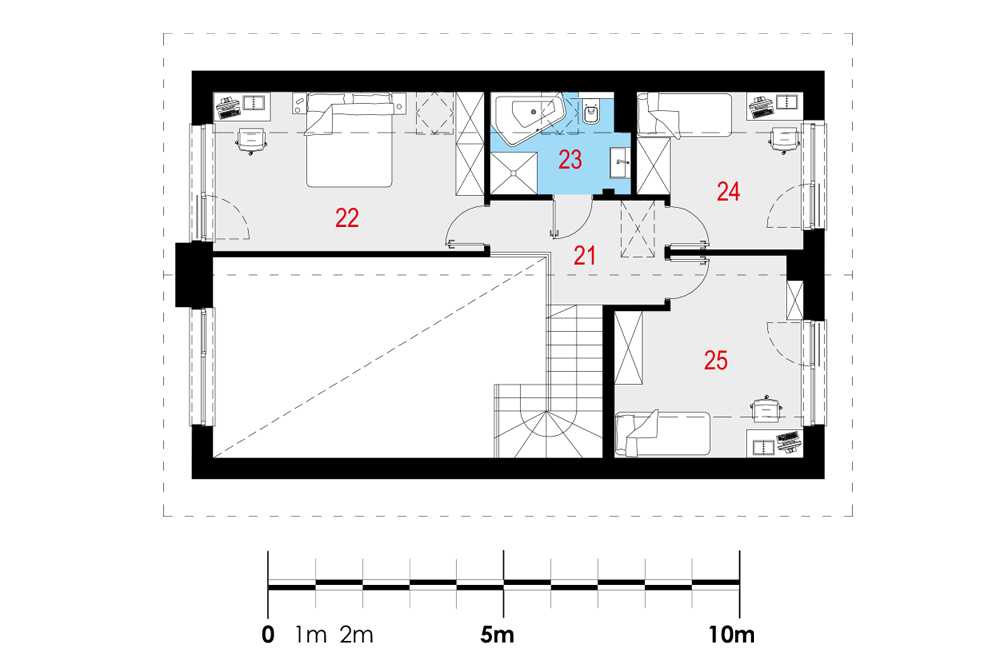

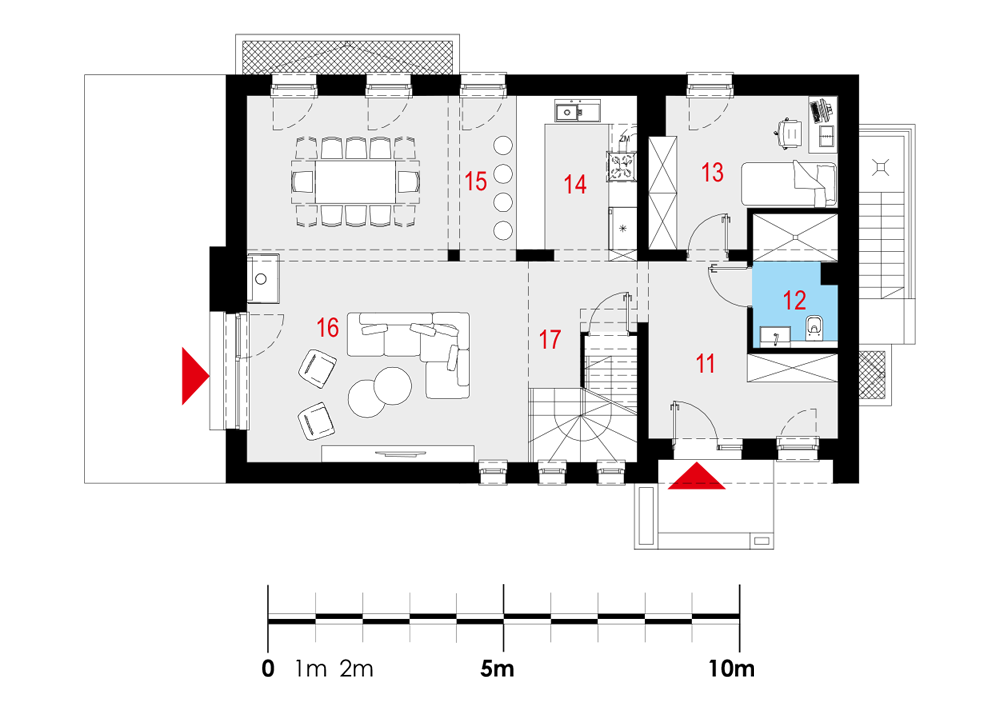

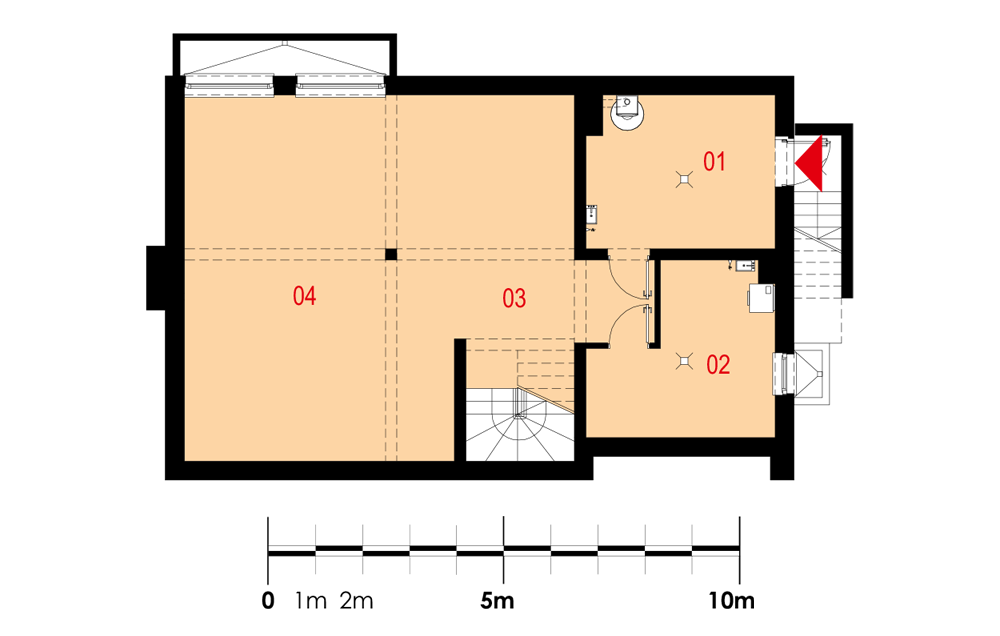

Rzuty

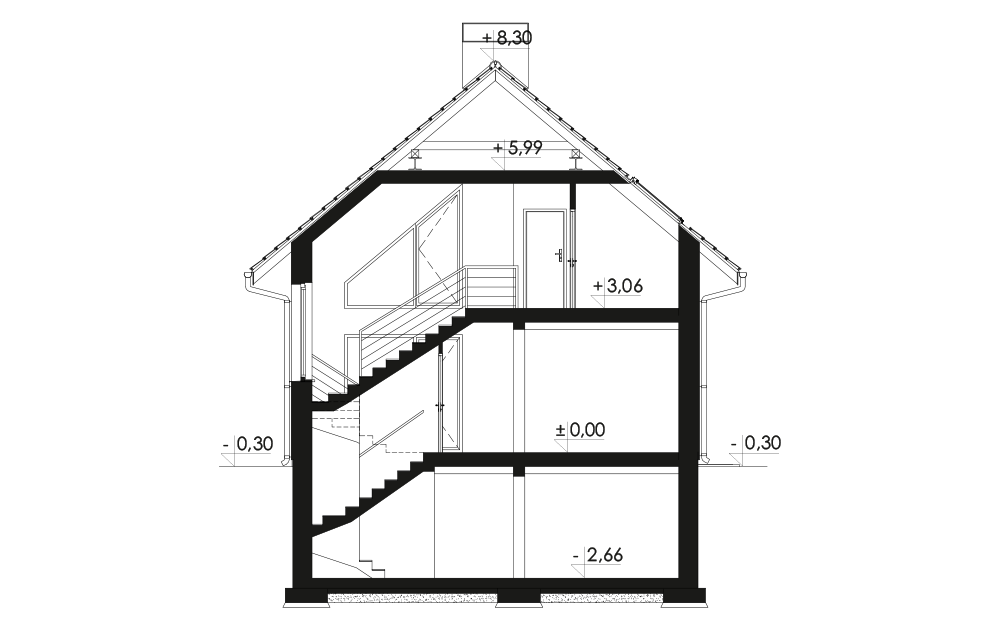

Przekrój

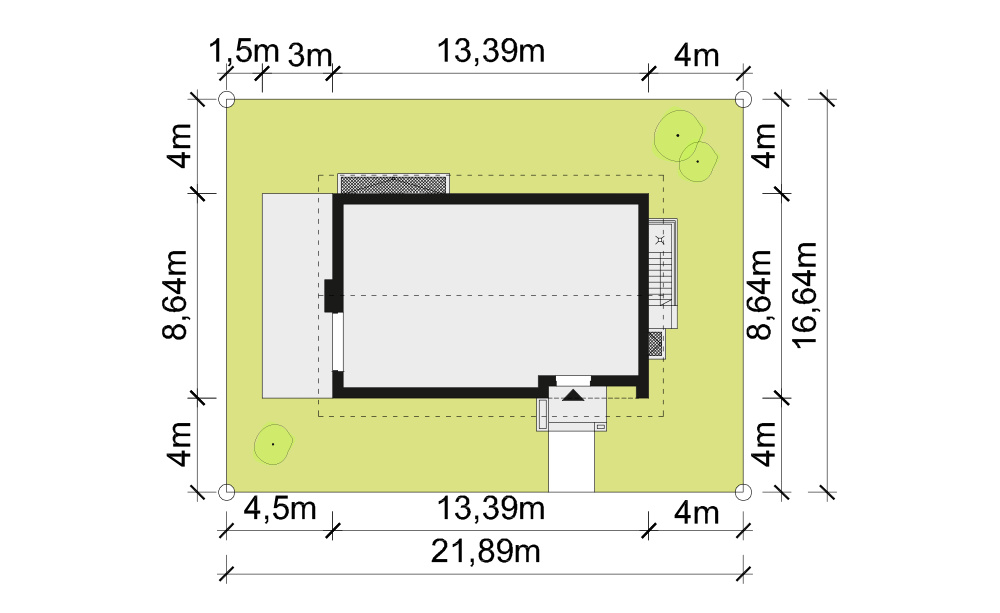

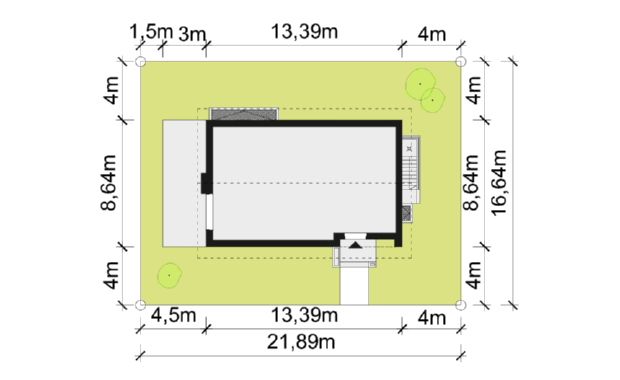

Usytuowanie na działce

Wymiary budynku (szerokość x głębokość): 13,39m x 8,64m

Wymagane wymiary działki (szerokość x głębokość): 21,89m x 16,64m

Wprowadzając drobne zmiany adaptacyjne, takie jak zmniejszenie tarasu minimalne wymagane wymiary działki wyniosą 21,39m x 16,64m

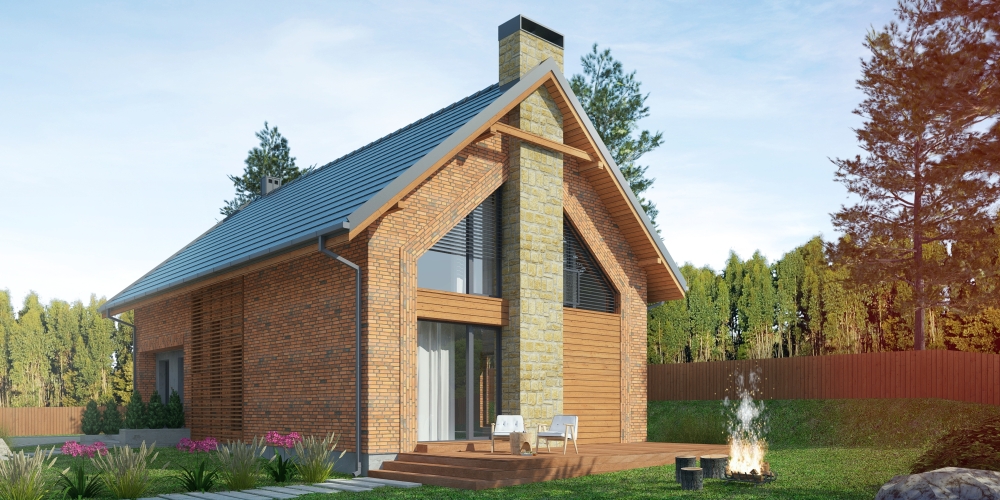

Wizualizacje

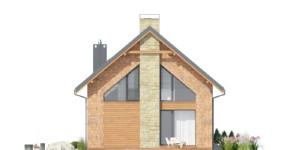

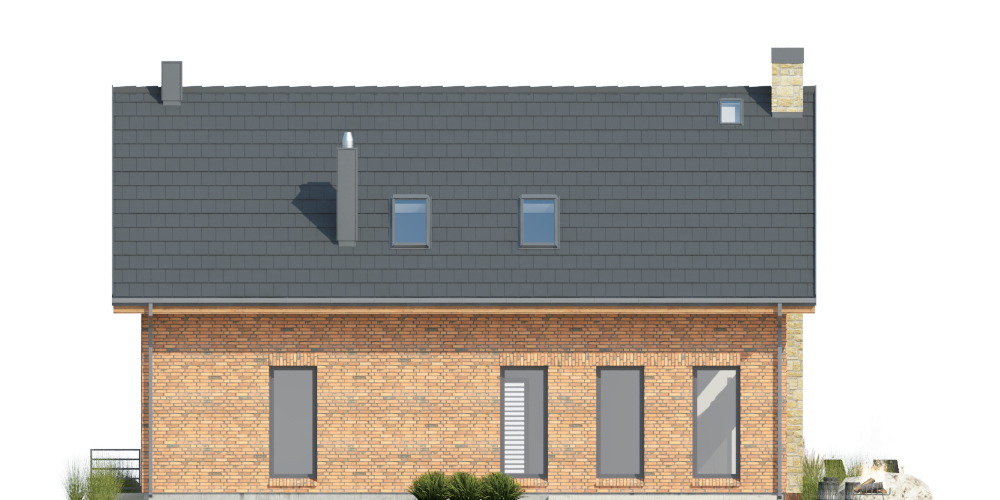

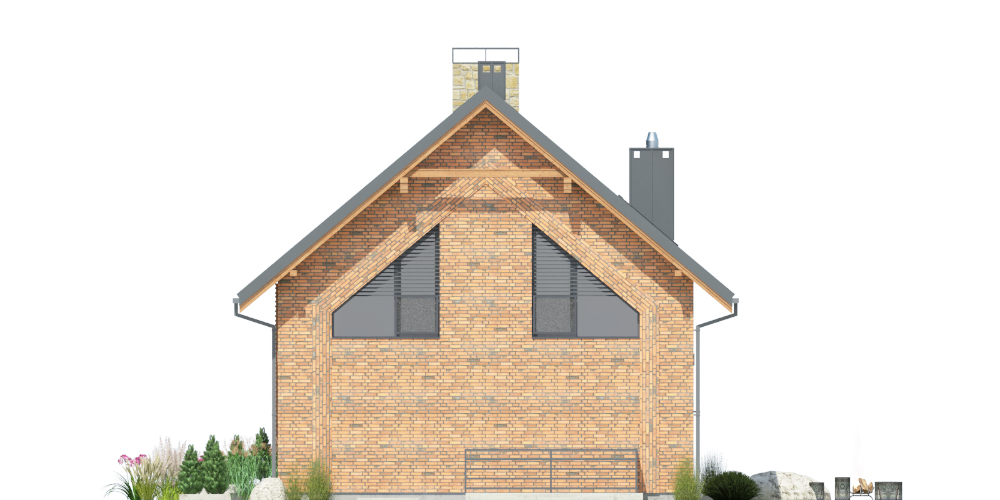

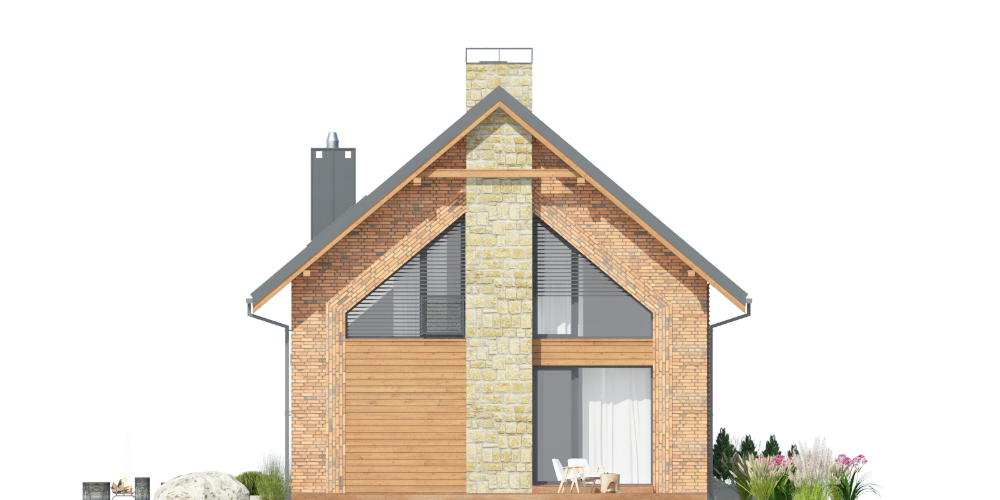

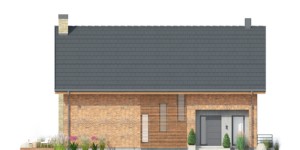

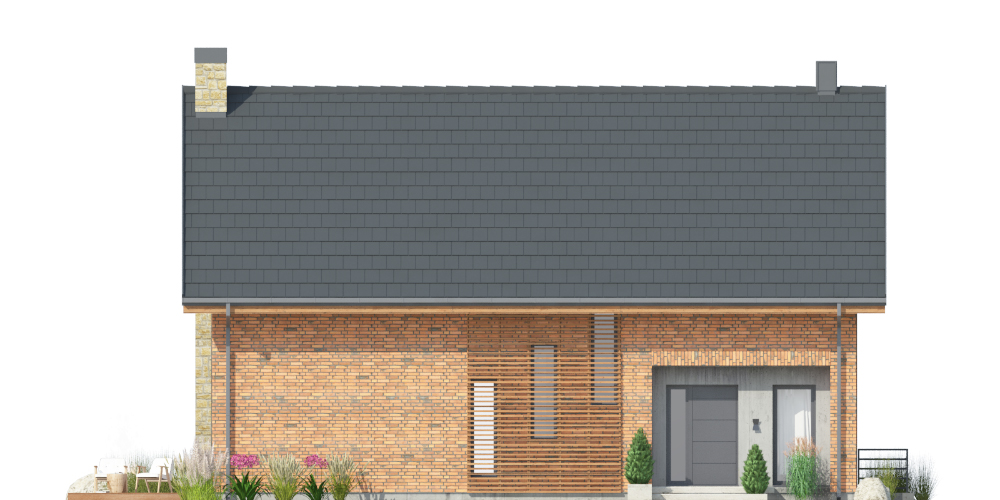

Elewacje

Opis projektu

Dom jednorodzinny, wolnostojący, podpiwniczony z poddaszem użytkowym.

Układ funkcjonalny:

Pokój dzienny z jadalnią, kuchnia, trzy pokoje, sypialnia, dwie łazienki, pralnia, dwa pomieszczenia gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: bloczki komórkowe YTONG o gr. 24cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: piwnica-parter, parter-poddasze: żelbetowe, zabiegowe.

Strop: płyta żelbetowa, monolityczna.

Ściana kolankowa: wysokość 140,5 cm.

Dach: wielospadowy, konstrukcja drewniana, kąt nachylenia 40^o

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne.

Instalacje

Źródło ciepła do ogrzewania: kocioł gazowy, kominek z płaszczem wodnym na biomasę.

Źródło ciepła do ogrzewania wody użytkowej: kocioł gazowy, kominek z płaszczem wodnym na biomasę, zestaw solarny (kolektory słoneczne).

Wentylacja: grawitacyjna.

Energia elektryczna: zasilanie z sieci elektroenergetycznej.

Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe, w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Istnieje możliwość zaprojektowania innej konfiguracji instalacji w oparciu o przedstawione propozycje zawarte poniżej w Dodatkach do projektu.

Zawartość projektu

Dokumentacja projektowa zawiera:

• 3 egzemplarze projektu architektoniczno-budowlanego
• 3 egzemplarze projektu technicznego
• Projektowaną charakterystykę energetyczną budynku
• Analizę ekonomiczną i ekologiczną możliwości realizacji wysoce wydajnych systemów alternatywnych zaopatrzenia w energię i ciepło
• Kopię uprawnień budowlanych projektantów
• Bezpłatną zgodę na zmiany

Szczegółowa zawartość dokumentacji projektowej opisana jest na stronie Co zawiera dokumentacja projektowa?.
