Acer I G2

Projekt Acer I G2
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Acer I G2

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
142.67 m2
43.30 m2
31.59 m2
217.54 m2
166.55 m2
907.30 m3
38°
8.80 m
2


Rzuty

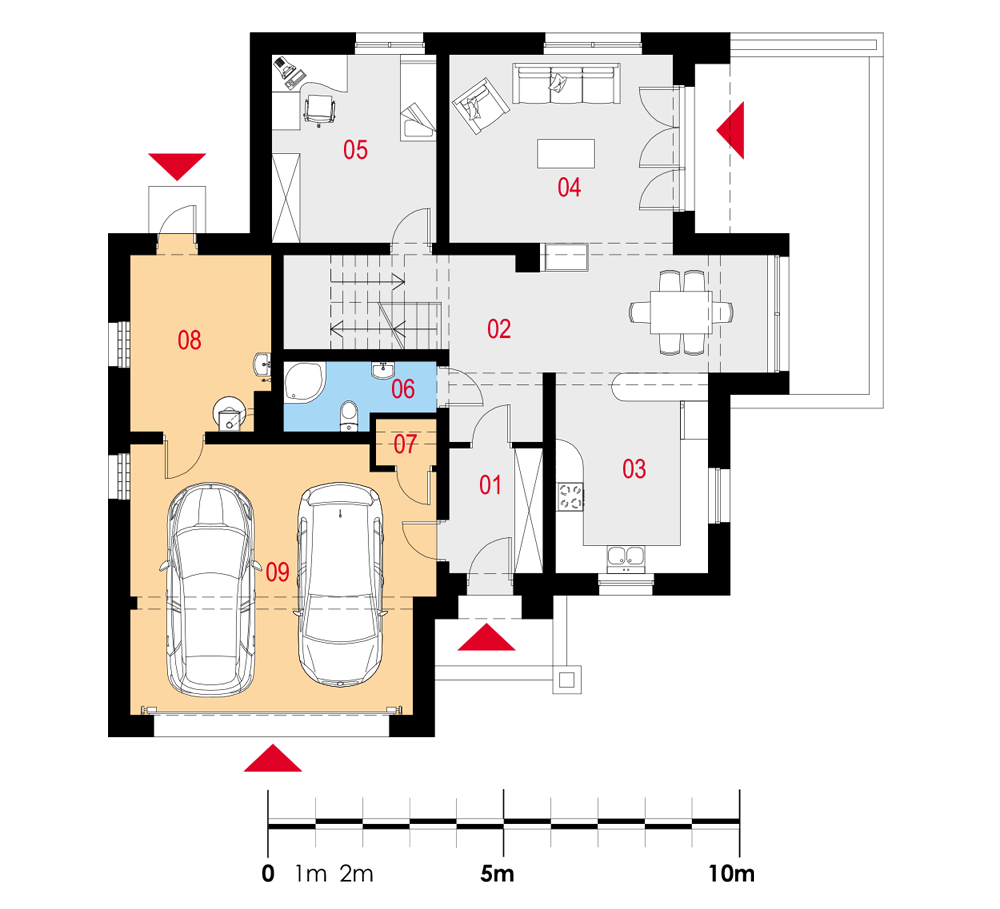

Parter


01 Wiatrołap
02 Komunikacja
03 Kuchnia
04 Salon z jadalnią
05 Pokój
06 Łazienka
07 Schowek
08 Pom. gosp.
09 Garaż
5.21 m2
12.18 m2
13.54 m2
30.34 m2
13.72 m2
4.22 m2
1.27 m2
10.72 m2
31.59 m2

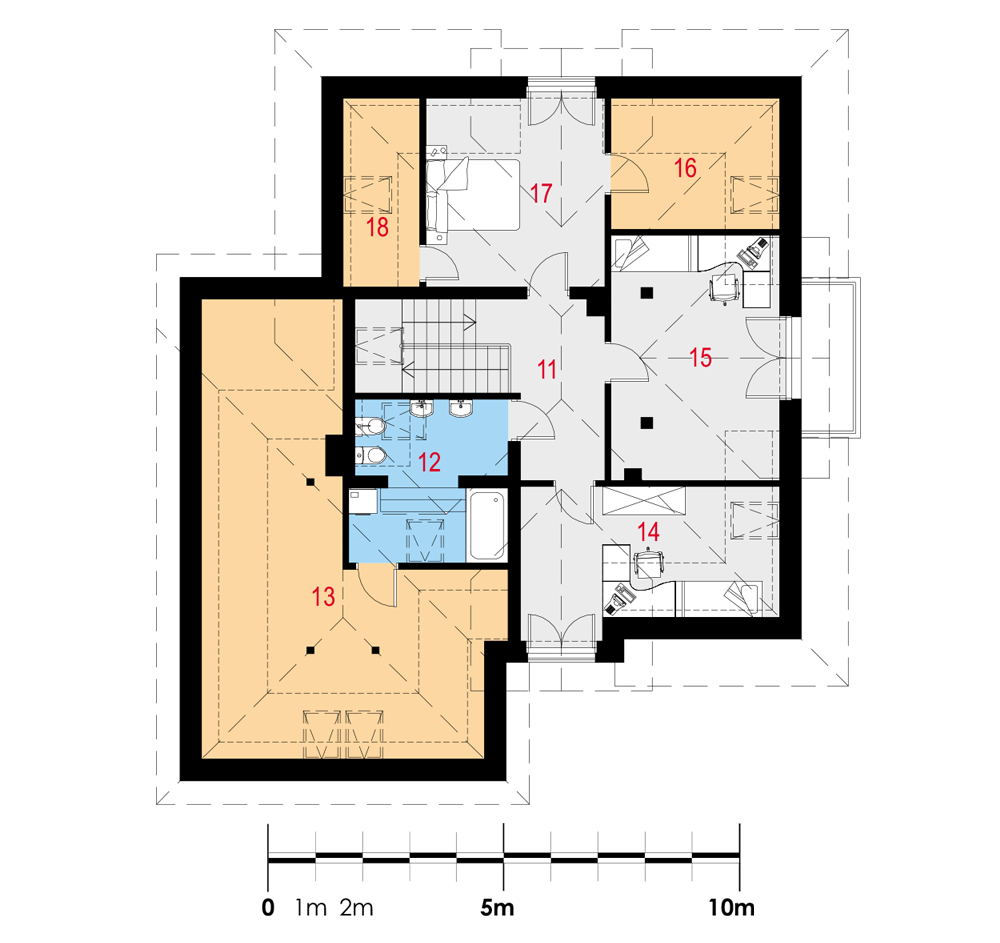

Poddasze


11 Komunikacja
12 Łazienka
13 Strych
14 Pokój
15 Pokój
16 Garderoba
17 Sypialnia
18 Garderoba
10.71 m2
9.99 (10.86) m2
21.58 (40.96) m2
12.28 (15.84) m2
16.79 (18.08) m2
6.30 (9.75) m2
13.69 (14.90) m2
3.41 (6.39) m2

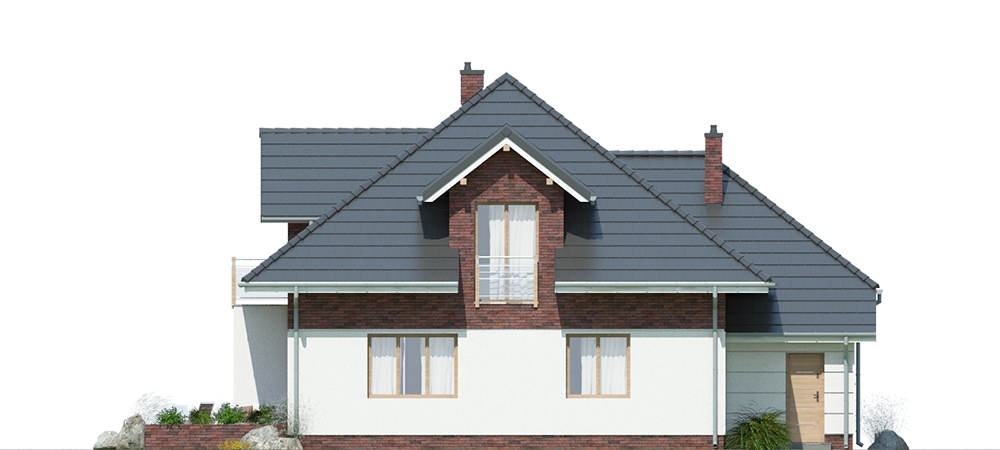

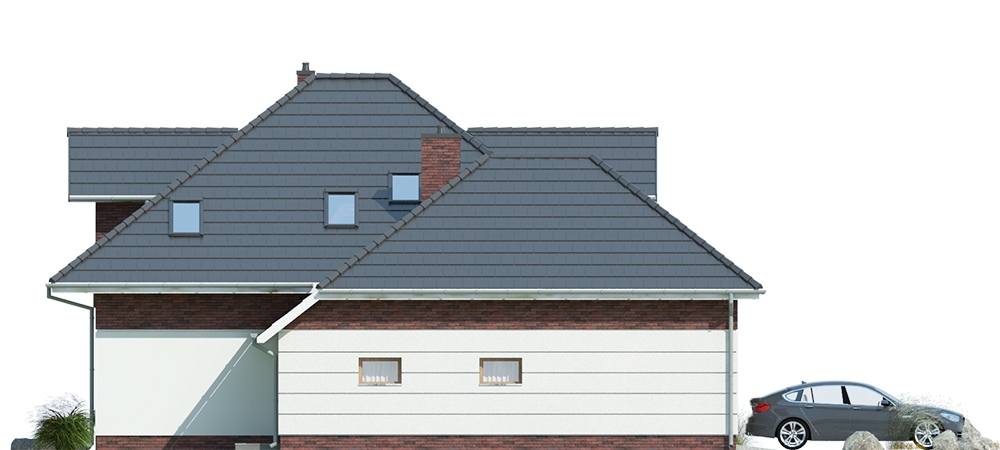

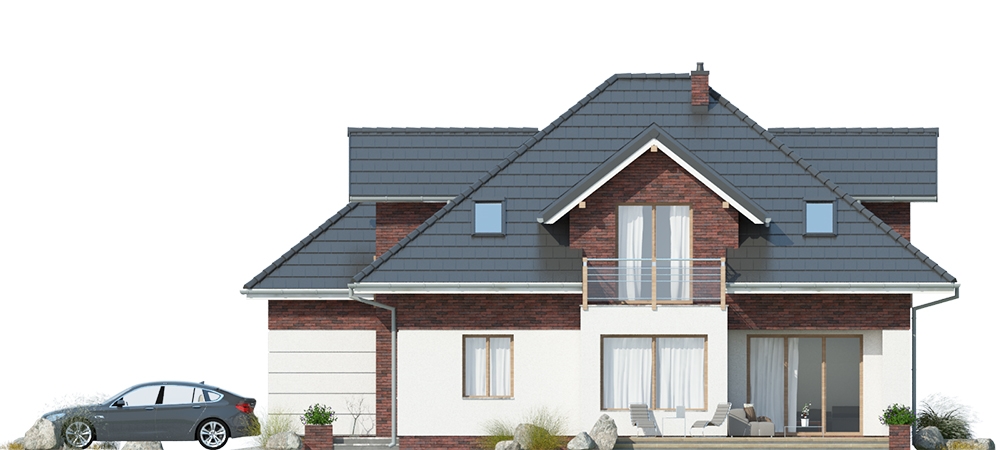

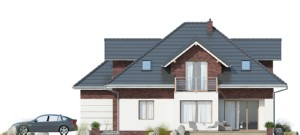

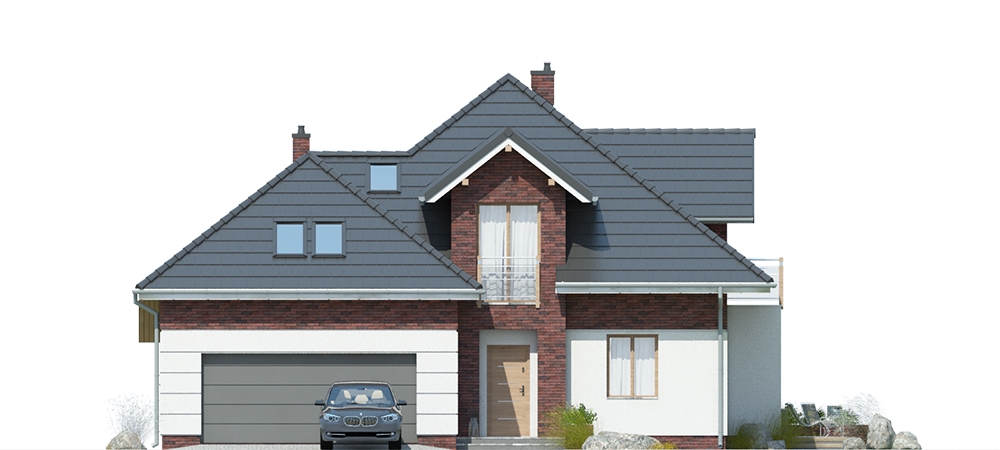

Elewacje

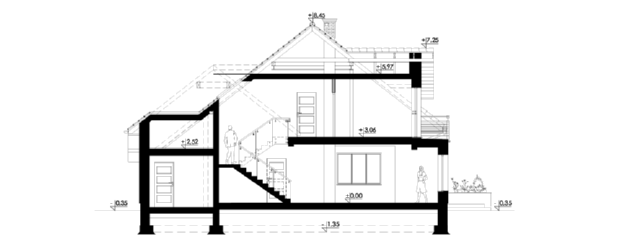

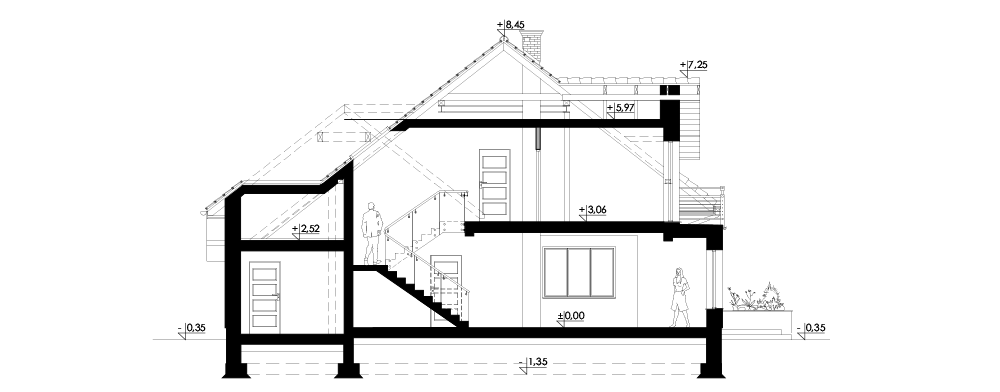

Przekrój

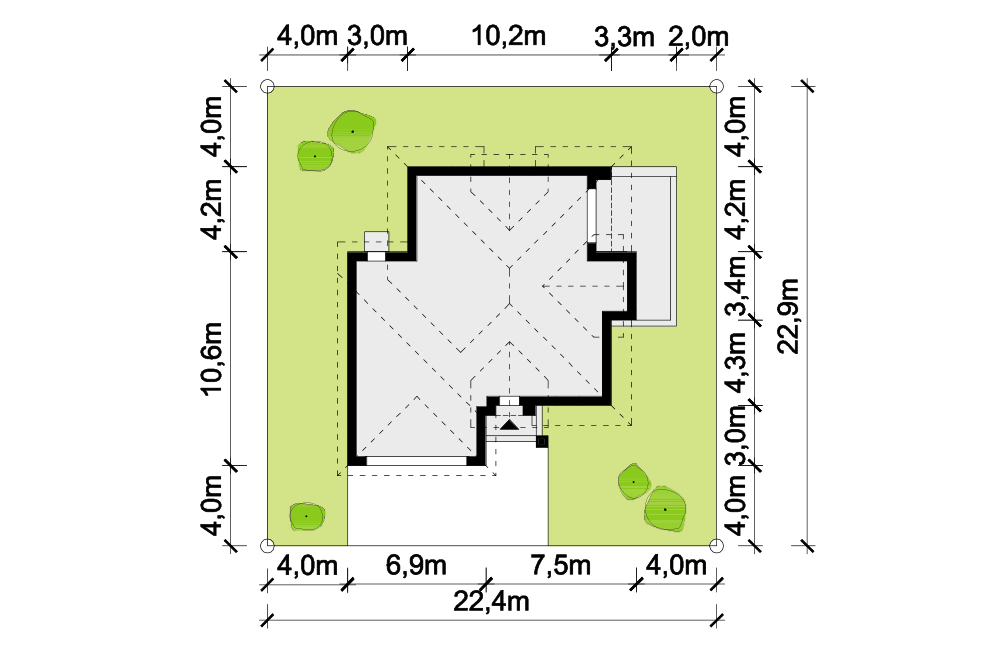

Usytuowanie na działce


Opis projektu

Dom jednorodzinny, wolnostojący, niepodpiwniczony z poddaszem użytkowym i garażem dwustanowiskowym.

Układ funkcjonalny:

Salon z jadalnią i wyjściem na taras, kuchnia, cztery pokoje, dwie łazienki, dwie garderoby, garaż, schowek, pomieszczenie gospodarcze i strych.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: żelbetowe dwubiegowe ze spocznikiem.

Strop: płyta żelbetowa.

Ściana kolankowa: nad garażem wysokość 127,5cm; nad pomieszczeniami mieszkalnymi wysokość 127,5cm.

Dach: wielospadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Źródło ciepła: kocioł gazowy, kominek z płaszczem wodnym na biomasę i zestaw solarny (c.w.u.). Pomieszczenie gospodarcze spełnia wymagania kotłowni na paliwo stałe,
w związku z czym na etapie adaptacji istnieje możliwość zmiany sposobu ogrzewania.

Wentylacja: grawitacyjna.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.
