Vilis III G1

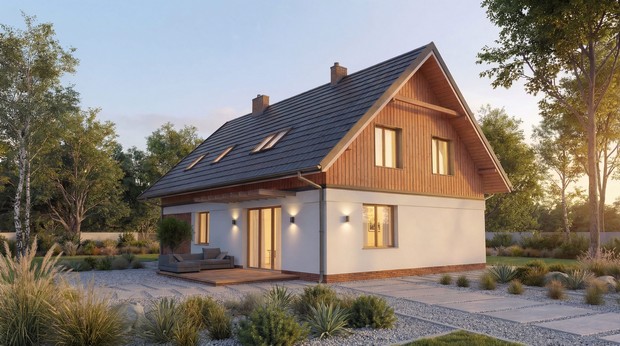

Projekt Vilis III G1
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Vilis III G1

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
136.97 m2
28.60 m2
21.66 m2
187.23 m2
135.30 m2
866.85 m3
40°
8.63 m
2


Rzuty

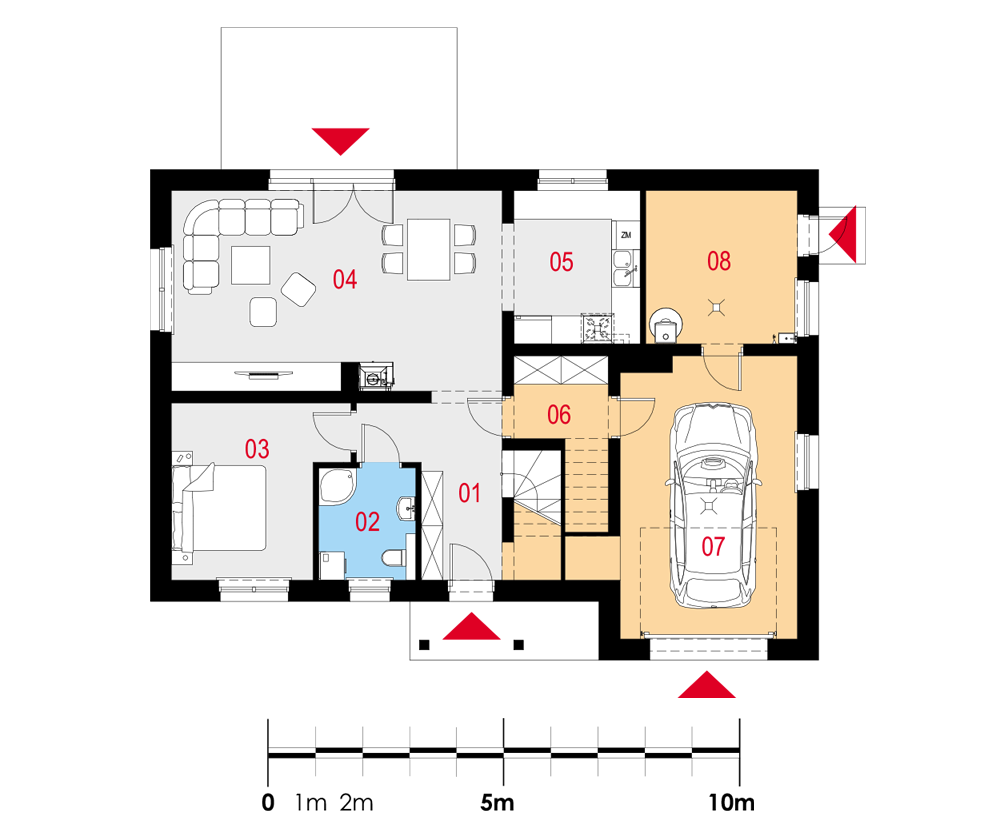

Parter


01 Wiatrołap z kl. schodową
02 Łazienka
03 Sypialnia
04 Salon z jadalnią
05 Kuchnia
06 Pom. gosp.
07 Garaż
08 Pom. gosp.
10.91 m2
4.78 m2
12.01 m2
28.94 m2
8.51 m2
4.79 (5.33) m2
21.66 m2
10.22 m2

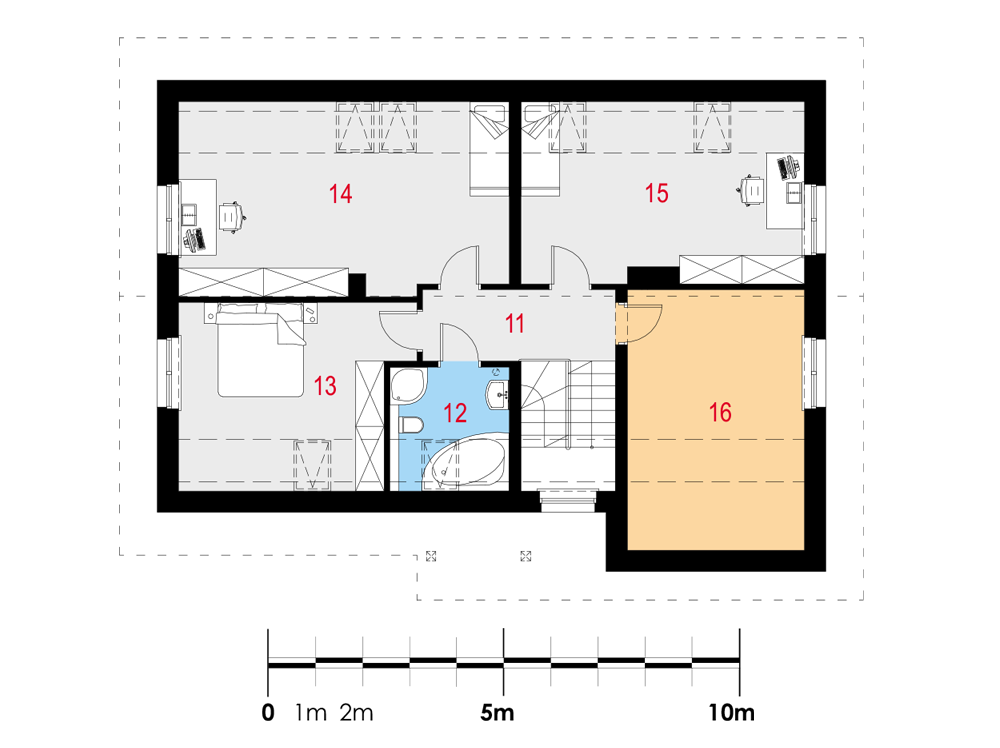

Poddasze


11 Komunikacja
12 Łazienka
13 Sypialnia
14 Pokój
15 Pokój
16 Strych
8.77 m2
5.03 (6.52) m2
15.47 (17.91) m2
23.66 (27.62) m2
18.89 (22.30) m2
13.59 (20.29) m2

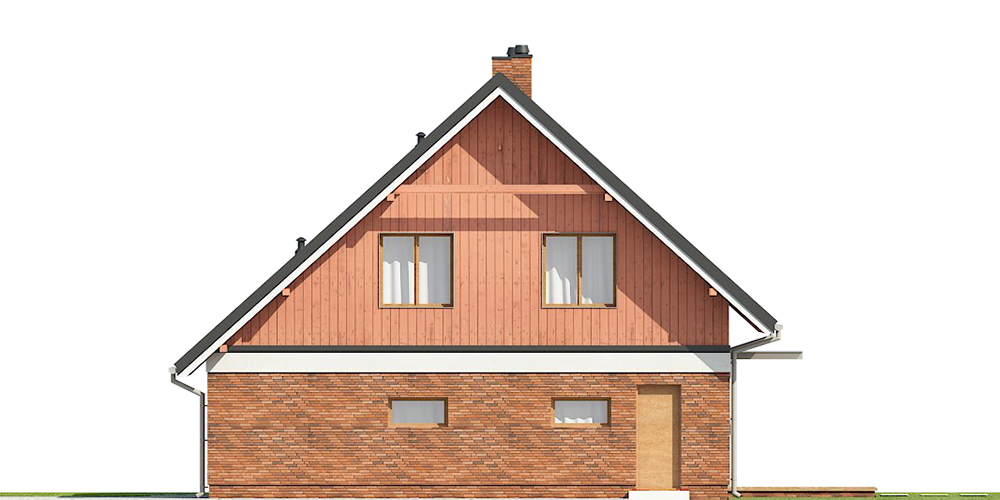

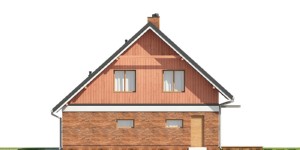

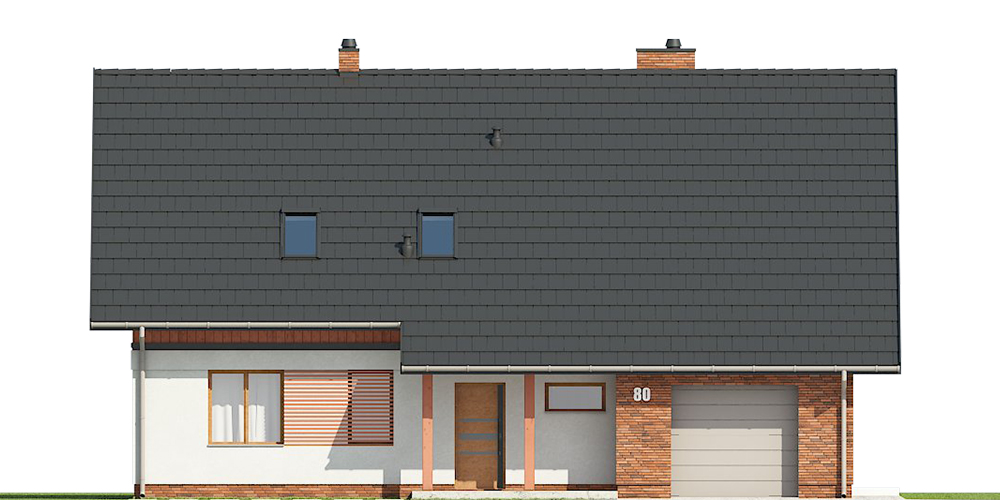

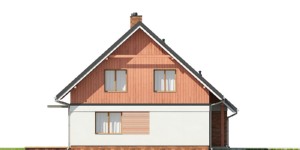

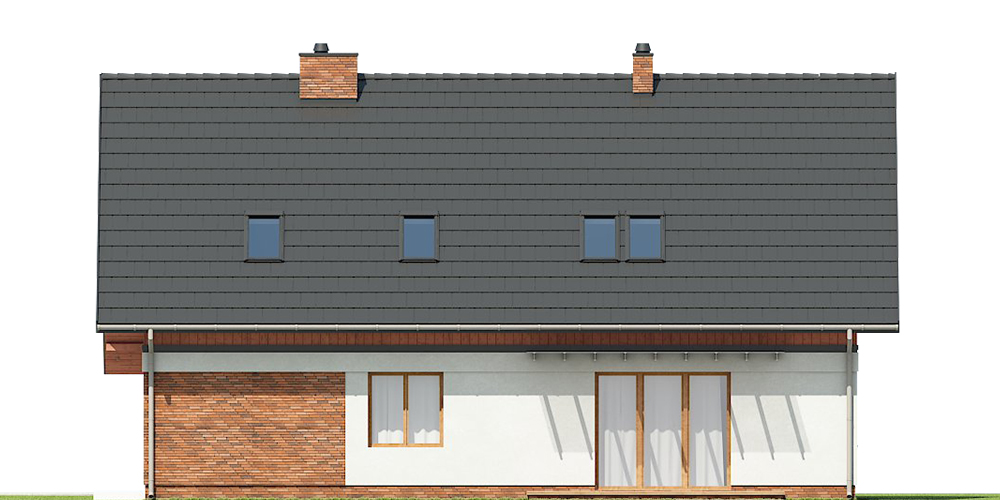

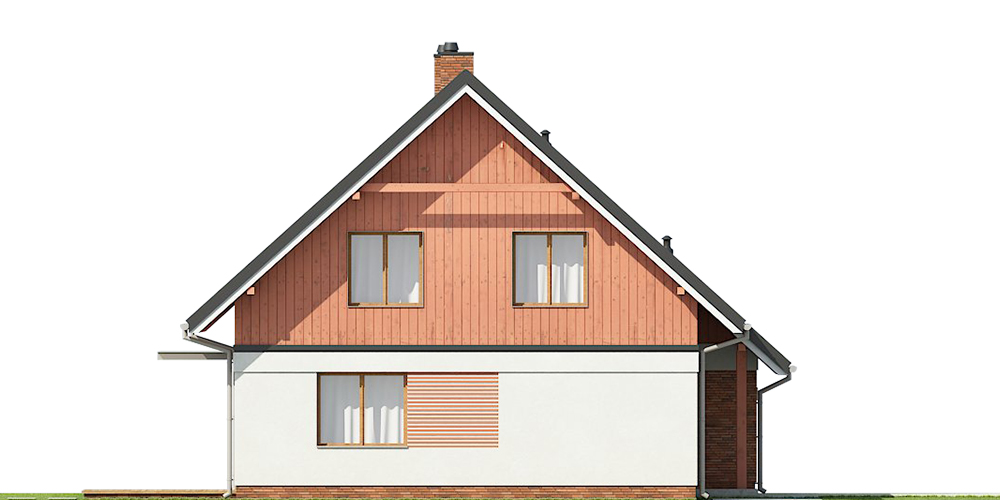

Elewacje

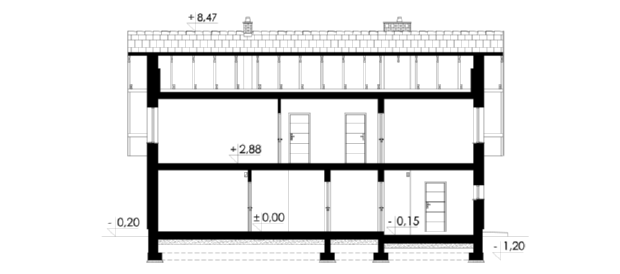

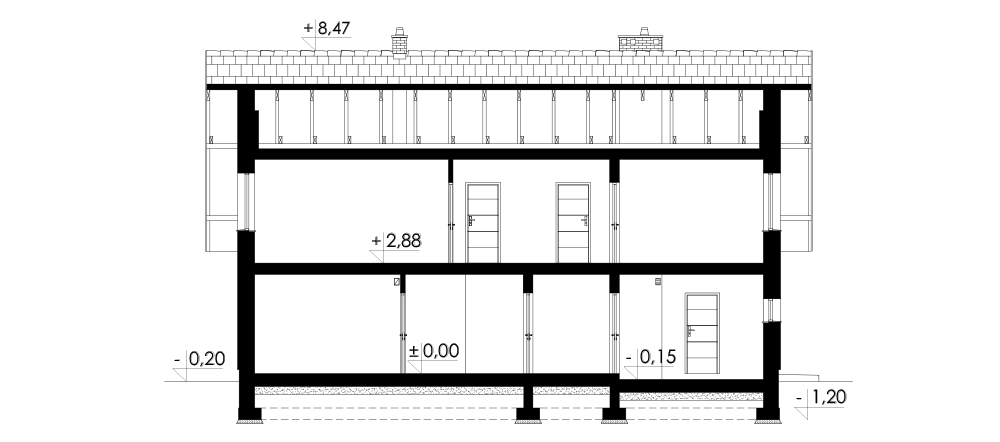

Przekrój

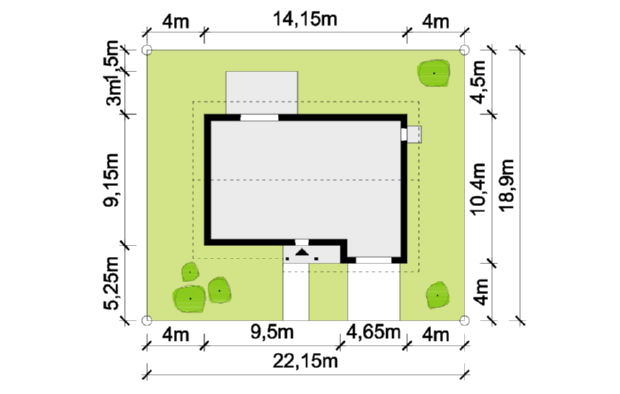

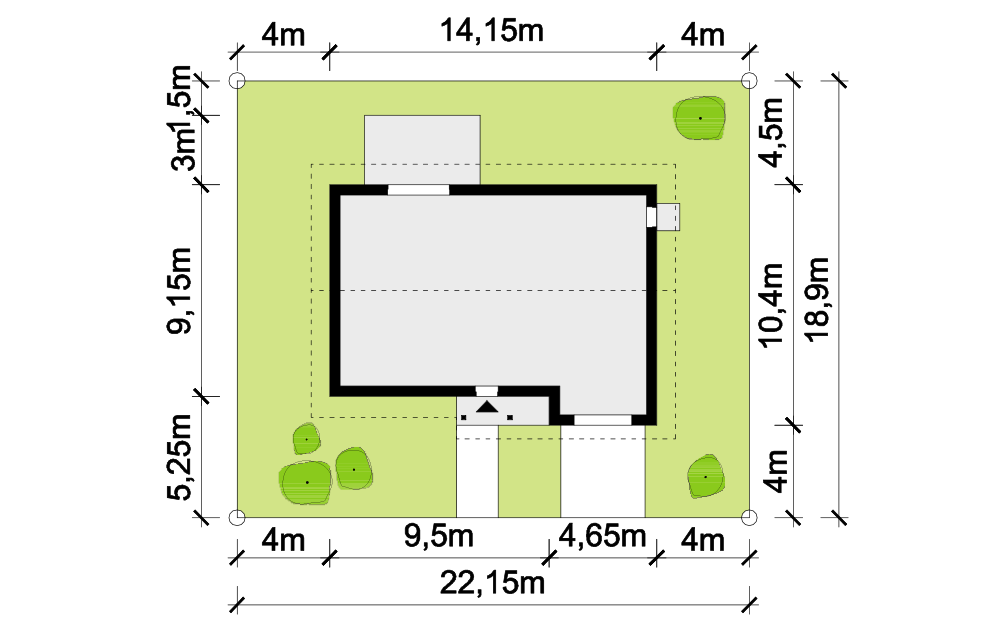

Usytuowanie na działce


Opis projektu

Dom jednorodzinny, wolnostojący, niepodpiwniczony z poddaszem użytkowym i garażem jednostanowiskowym.

Układ funkcjonalny:

Pokój dzienny z jadalnią i wyjściem na taras, cztery pokoje, kuchnia, dwie łazienki, dwa pomieszczenia gospodarcze, garaż, strych.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: żelbetowe dwubiegowe ze spocznikiem.

Strop: płyta żelbetowa monolityczna.

Ściana kolankowa: nad całym budynkiem o wysokości 122,5cm.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Kocioł: gazowy lub na paliwo stałe.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne, brama garażowa segmentowa.
