Vilis II G1

Projekt Vilis II G1
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Vilis II G1

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
136.40 m2
26.97 m2
20.64 m2
184.01 m2
135.33 m2
847.23 m3
40°
8.22 m
2


Rzuty

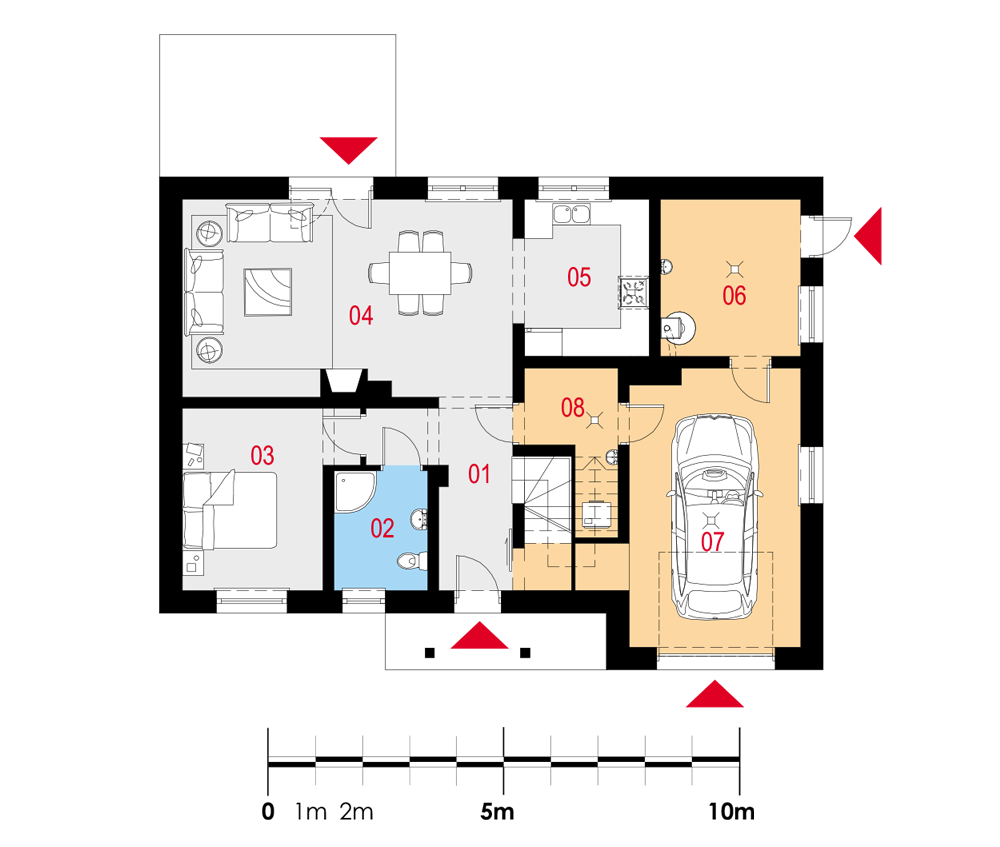

Parter


01 Hol wejściowy
02 Łazienka
03 Sypialnia
04 Salon z jadalnią
05 Kuchnia
06 Pom. gosp.
07 Garaż
08 Pralnia
10.66 m2
4.91 m2
12.15 m2
27.98 m2
8.62 m2
9.69 m2
20.64 m2
4.24 (4.90) m2

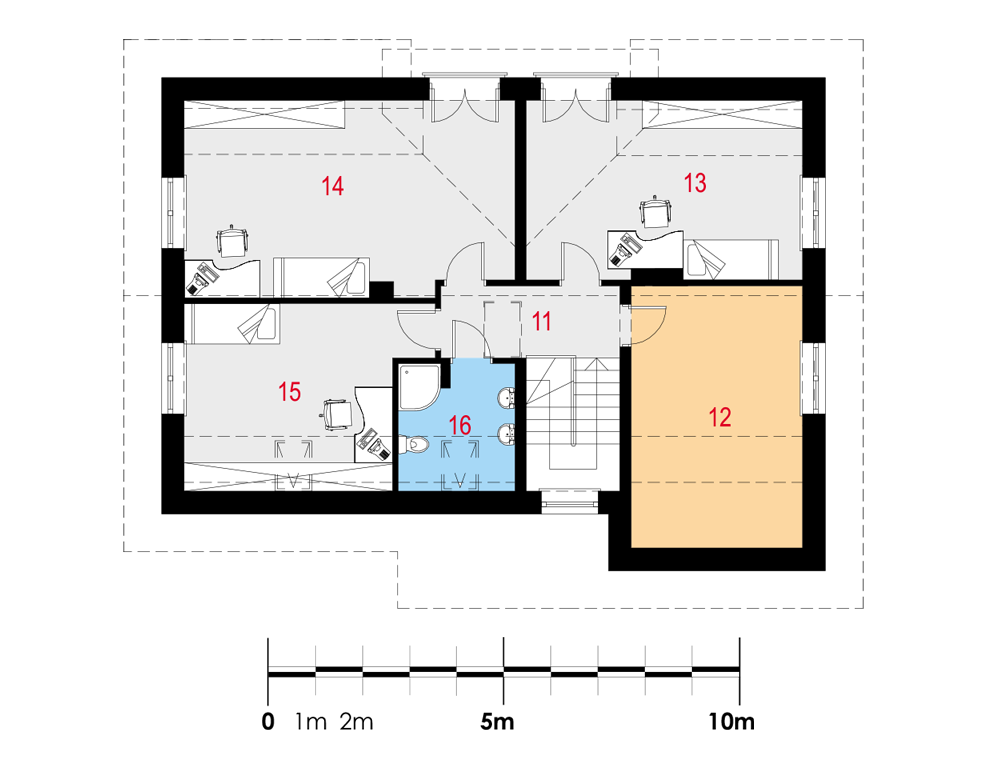

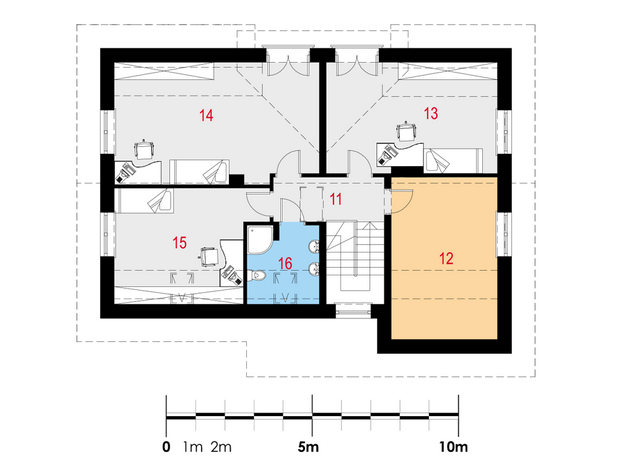

Poddasze


11 Komunikacja
12 Strych
13 Pokój
14 Pokój
15 Pokój
16 Łazienka
8.39 m2
13.04 (19.74) m2
18.95 (21.58) m2
24.69 (27.94) m2
15.25 (18.17) m2
4.80 (6.44) m2

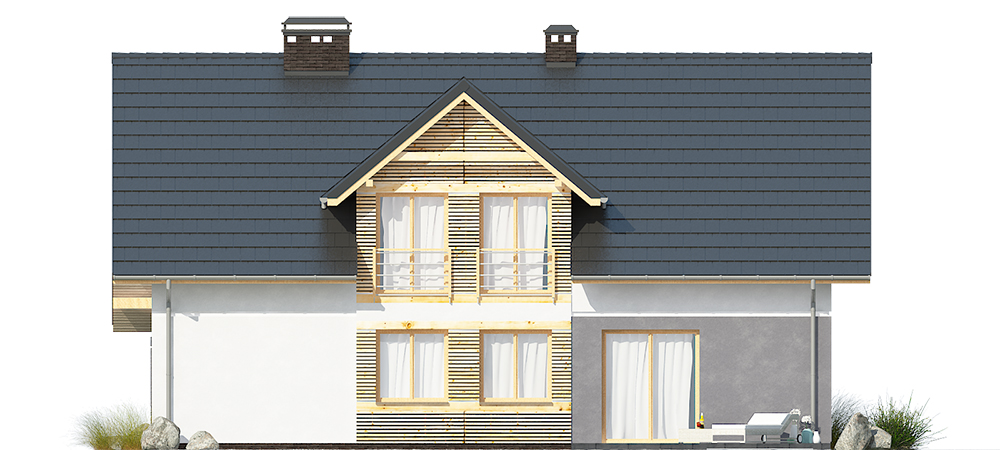

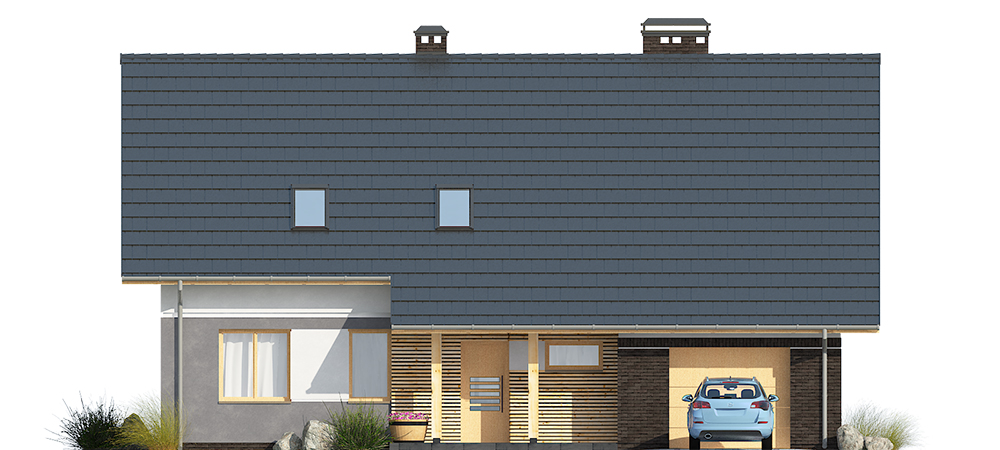

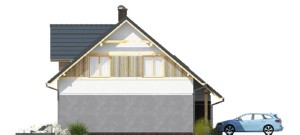

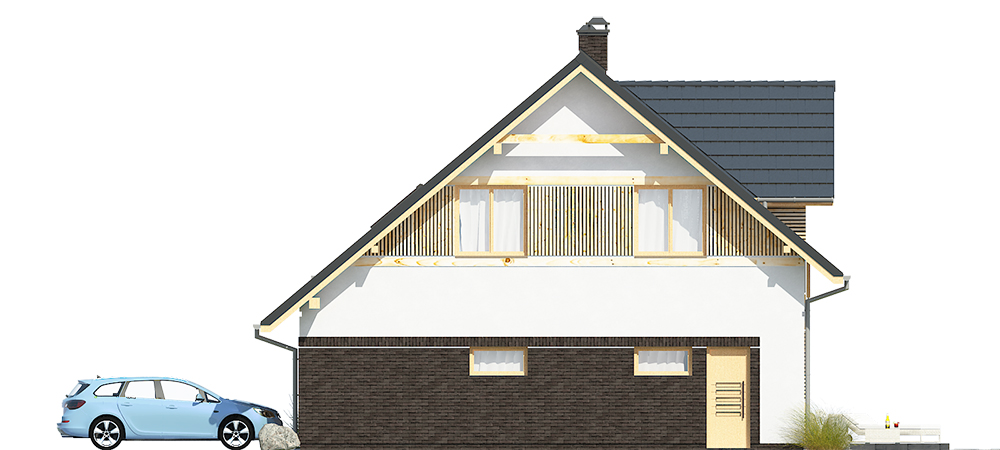

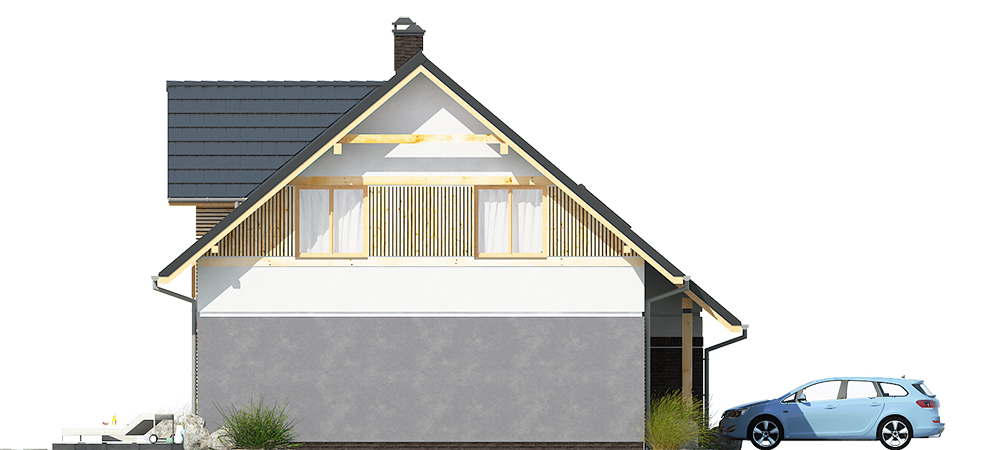

Elewacje

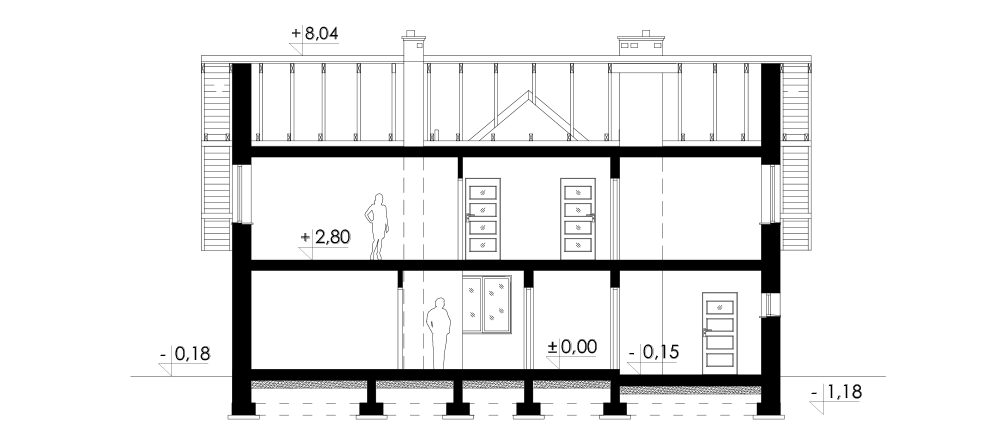

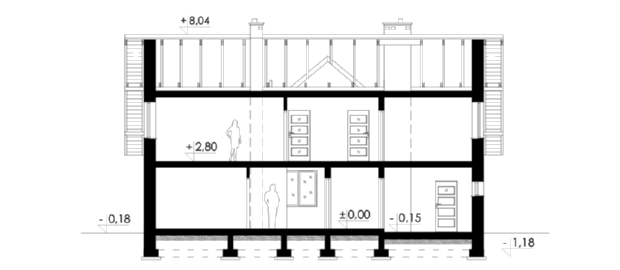

Przekrój

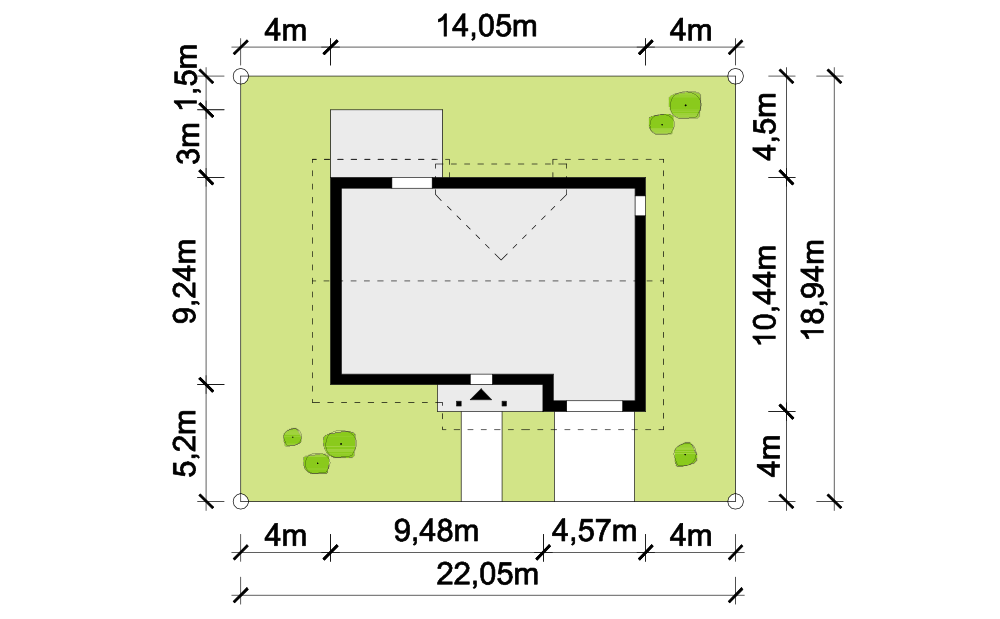

Usytuowanie na działce


Opis projektu

Dom jednorodzinny, wolnostojący, niepodpiwniczony z poddaszem użytkowym i garażem jednostanowiskowym.

Układ funkcjonalny:

Pokój dzienny z jadalnią i wyjściem na taras, cztery pokoje, kuchnia, dwie łazienki, pomieszczenie gospodarcze, garaż, pralnia, strych.

Technologia i konstrukcja

Ściany zewnętrzne: bloczek komórkowy firmy XELLA YTONG o gr. 48cm  + tynk.

Schody: żelbetowe dwubiegowe ze spocznikiem.

Strop: płyta żelbetowa.

Ściana kolankowa: nad całym budynkiem o wysokości 112cm.

Dach: dwuspadowy z lukarną, konstrukcja drewniana, pokryty dachówką ceramiczną.

Kocioł: gazowy lub na paliwo stałe.

Stolarka okienna i drzwiowa: okna i drzwi PVC, brama garażowa segmentowa.
