Validus I P

Projekt Validus I P

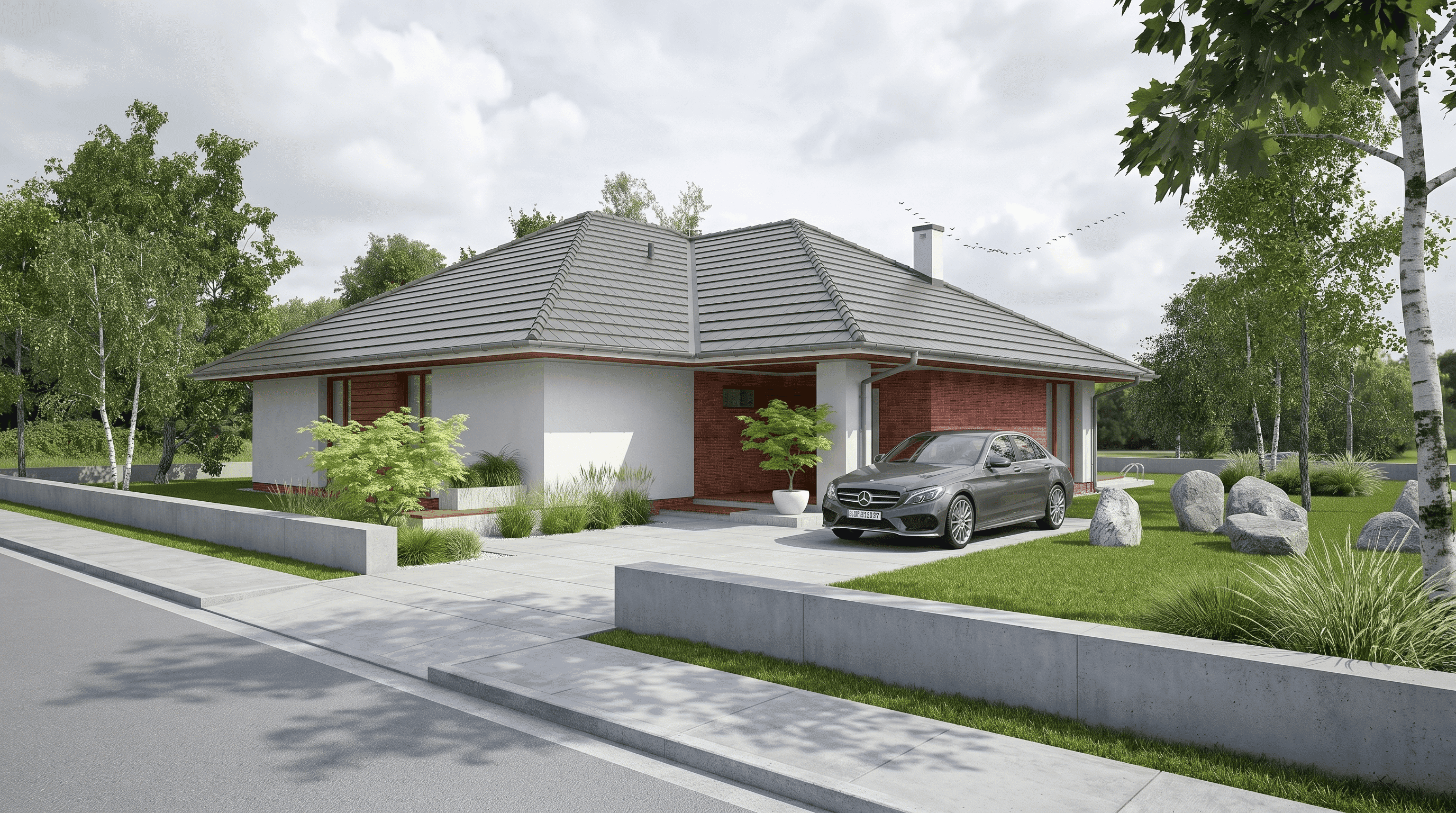

WERSJA PODSTAWOWA

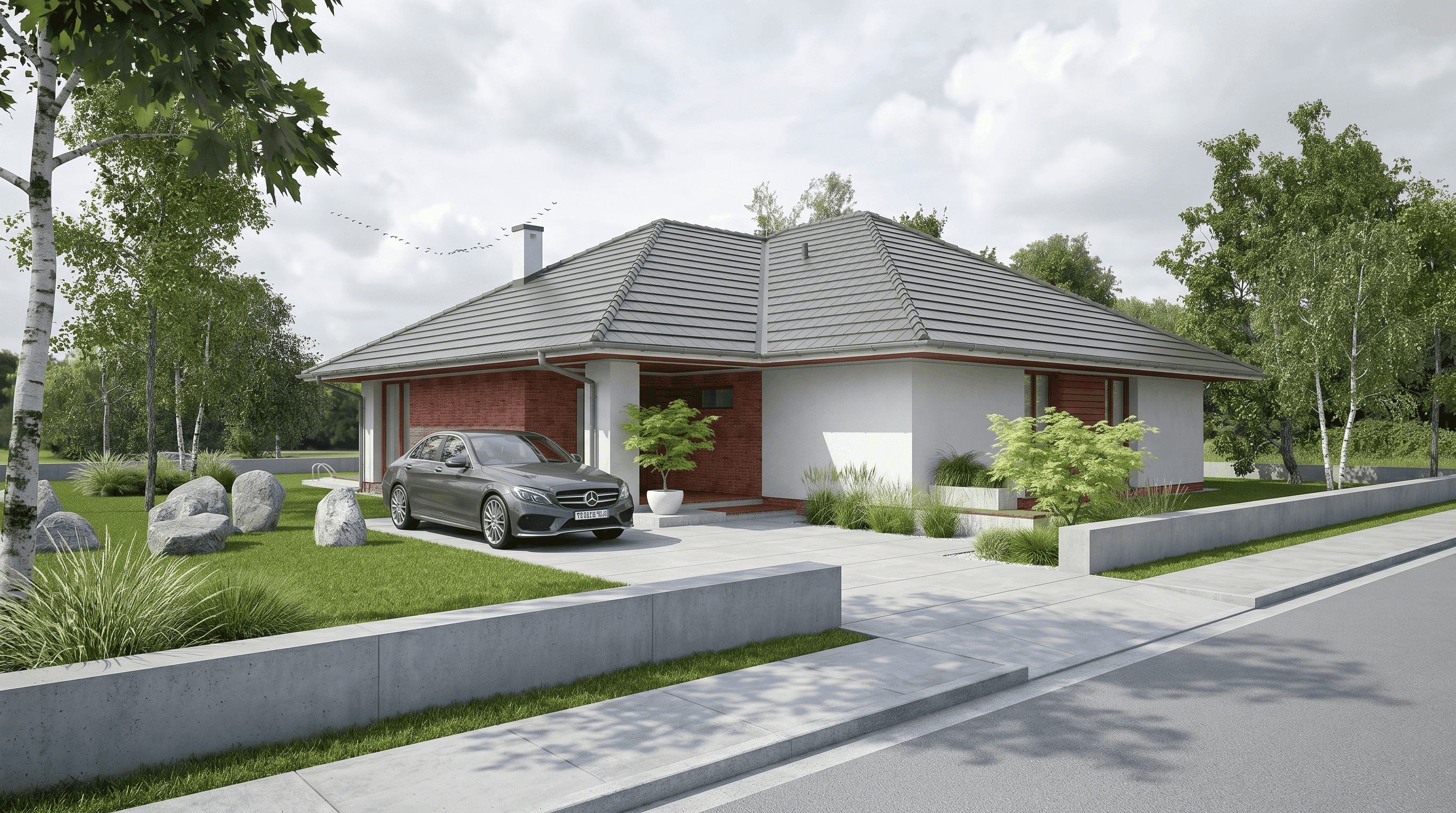

LUSTRZANE ODBICIE

Projekt Validus I P

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
141.54 m2
142.77 m2
0.00 m2
284.31 m2
185.25 m2
1303.30 m3
30°
6.90 m
1


Rzuty

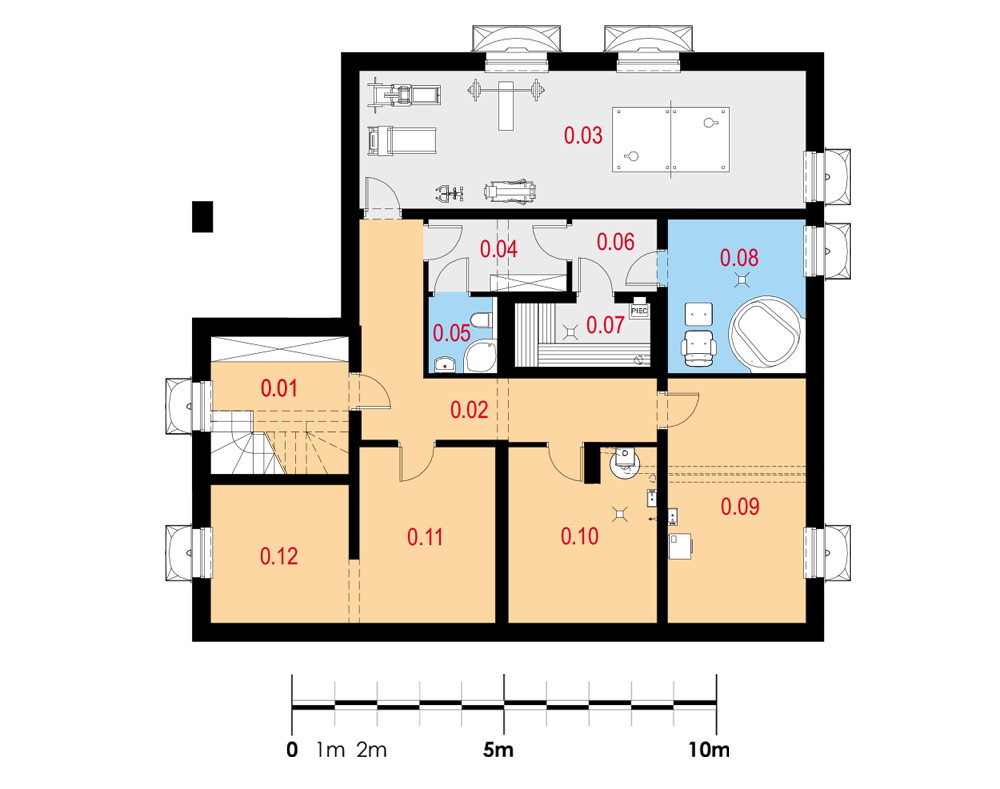

Piwnica


0.01 Kl. schodowa
0.02 Komunikacja
0.03 Siłownia
0.04 Przebieralnia
0.05 Łazienka
0.06 Przedsionek
0.07 Sauna
0.08 Jacuzzi
0.09 Pralnia
0.10 Pom. gosp.
0.11 Pom. gosp.
0.12 Pom. gosp.
8.36 m2
15.48 m2
33.44 m2
5.43 m2
2.84 m2
3.33 m2
4.80 m2
11.53 m2
18.35 m2
13.86 m2
12.98 m2
10.72 m2

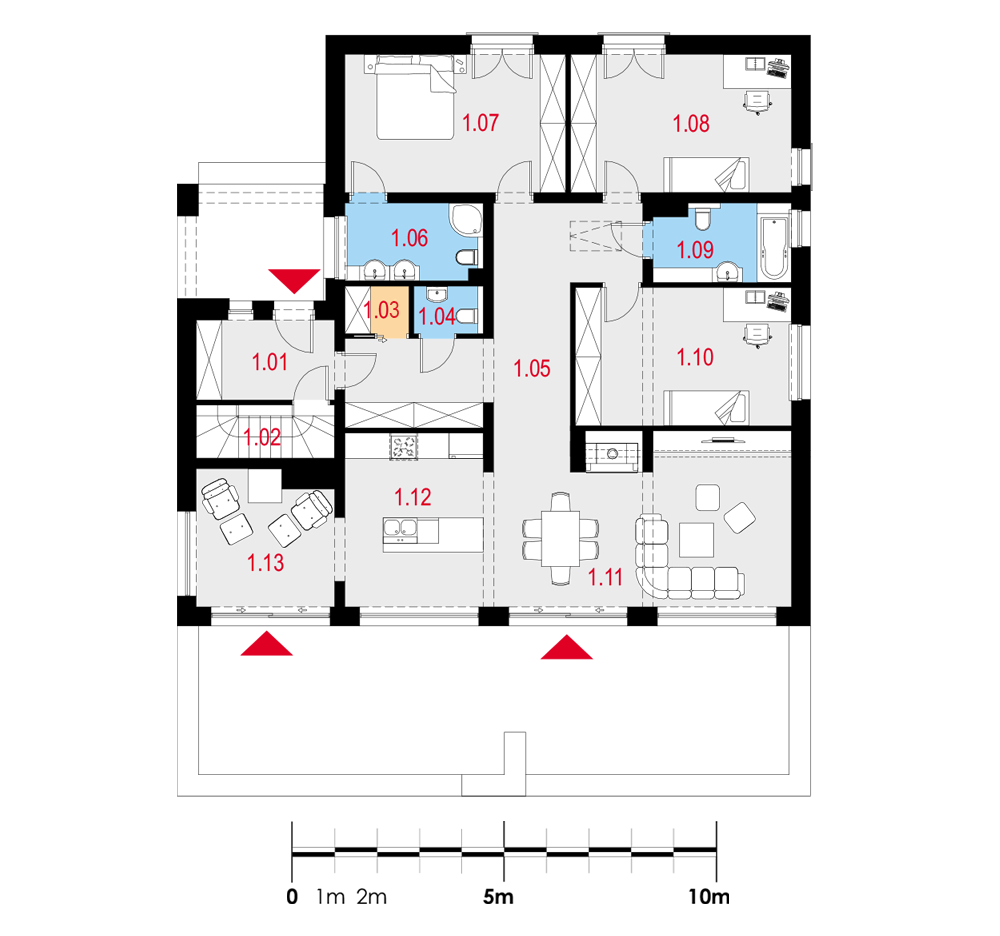

Parter


1.01 Wiatrołap
1.02 Kl. schodowa
1.03 Garderoba
1.04 WC
1.05 Komunikacja
1.06 Łazienka
1.07 Sypialnia
1.08 Pokój
1.09 Łazienka
1.10 Pokój
1.11 Salon z jadalnią
1.12 Kuchnia
1.13 Ogród zimowy
5.99 m2
1.99 m2
1.65 m2
1.78 m2
19.50 m2
5.79 m2
16.53 m2
16.53 m2
5.74 m2
16.18 m2
27.94 m2
13.80 m2
9.77 m2

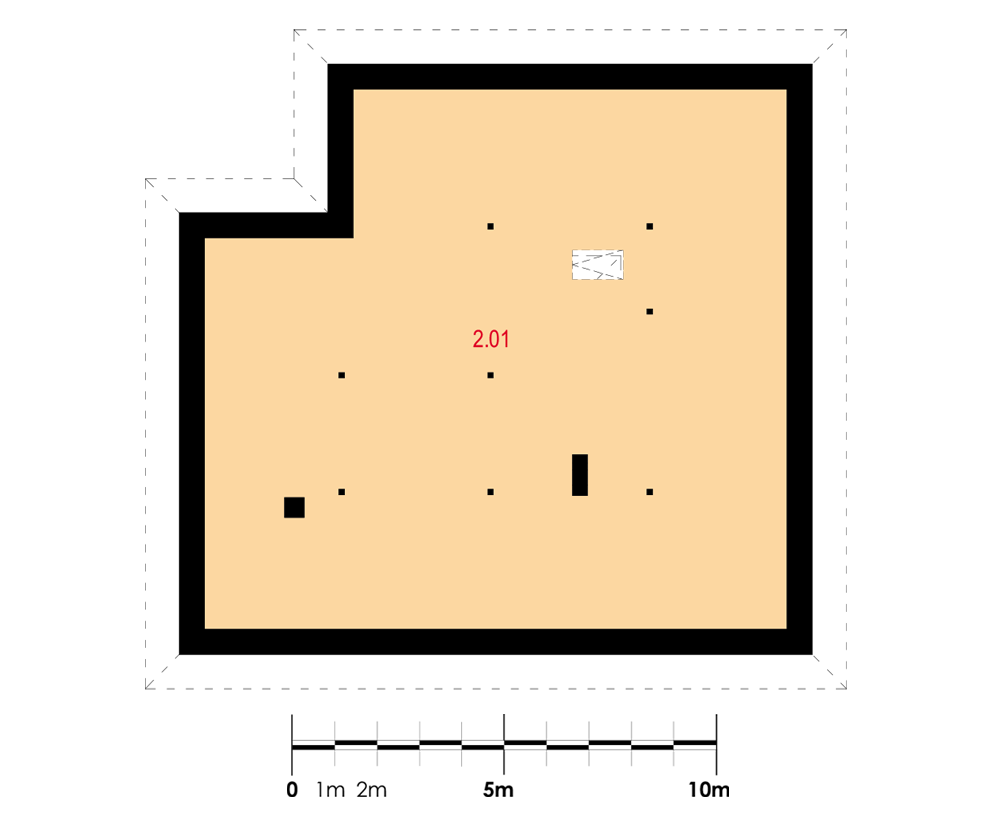

Poddasze


2.01 Strych
34.60 (157.75) m2

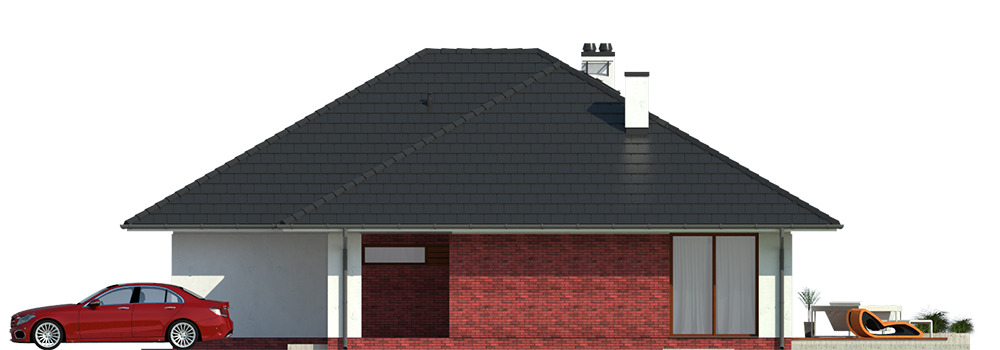

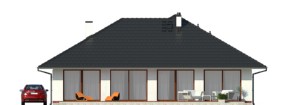

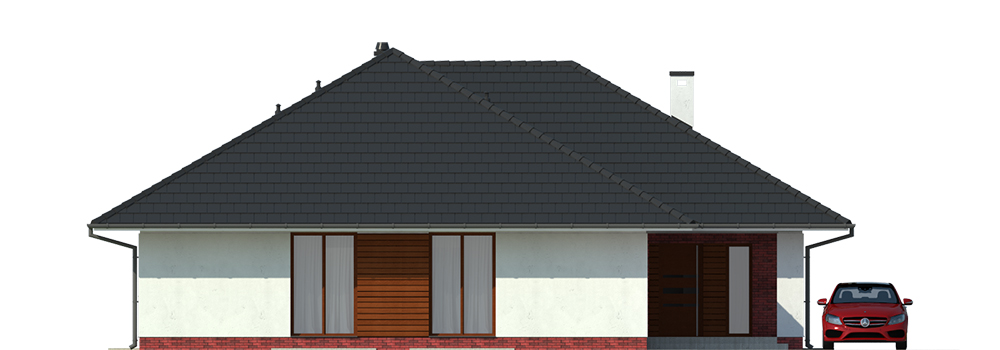

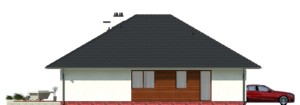

Elewacje

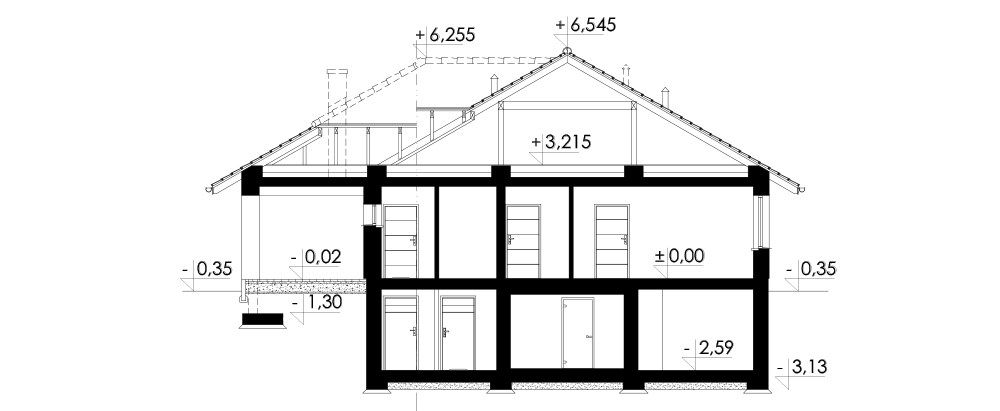

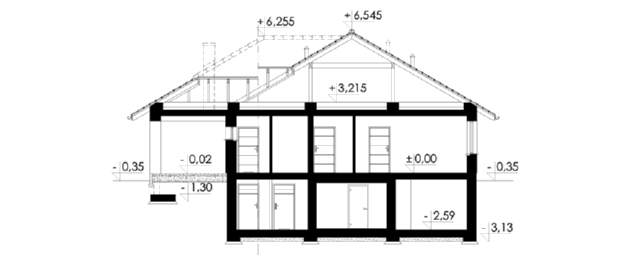

Przekrój

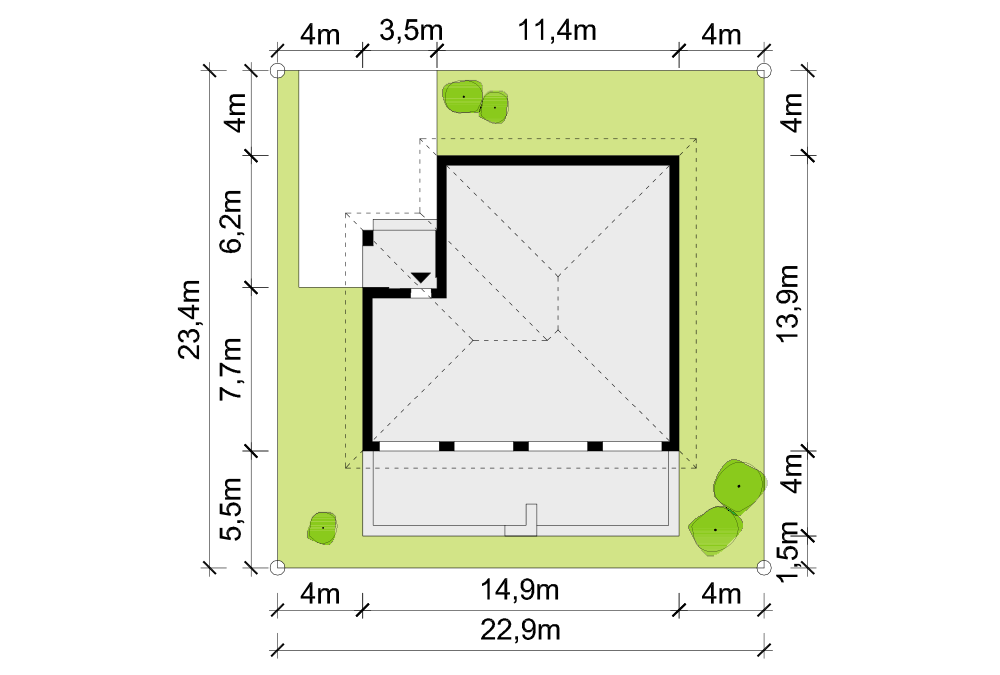

Usytuowanie na działce


Opis projektu

Dom jednorodzinny, wolnostojący, podpiwniczony z poddaszem nieużytkowym.

Układ funkcjonalny:

Salon z jadalnią i wyjściem na taras, kuchnia, trzy pokoje, trzy łazienki, WC, garderoba, ogród zimowy, pralnia, siłownia, przebieralnia, sauna, jacuzzi, trzy pomieszczenia gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny LEIER o gr. 25cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: piwnica-parter: żelbetowe jednobiegowe;

Strop: nad piwnicą: płyta żelbetowa; nad parterem: drewniany belkowy.

Dach: wielospadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Kocioł: gazowy lub na paliwo stałe, kominek.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety i żaluzje zewnętrzne.
