Gallus I

Projekt Gallus I
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Gallus I

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
129.43 m2
26.71 m2
0.00 m2
156.14 m2
156.17 m2
746.60 m3
40°
6.95 m
2


Rzuty

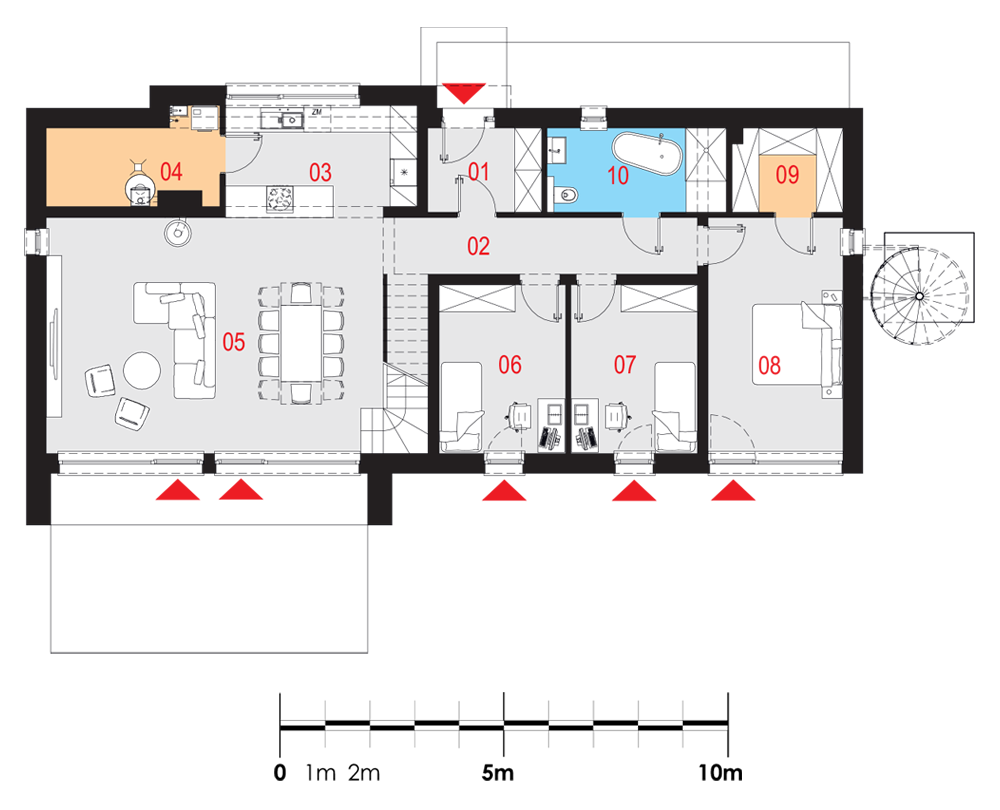

Parter


01 Wiatrołap
02 Komunikacja
03 Kuchnia
04 Pom. gosp.
05 Salon z jadalnią
06 Pokój
07 Pokój
08 Sypialnia
09 Garderoba
10 Łazienka
4.77 m2
8.82 m2
10.49 m2
6.93 m2
43.50 m2
10.57 m2
10.57 m2
15.83 m2
4.57 m2
7.52 m2

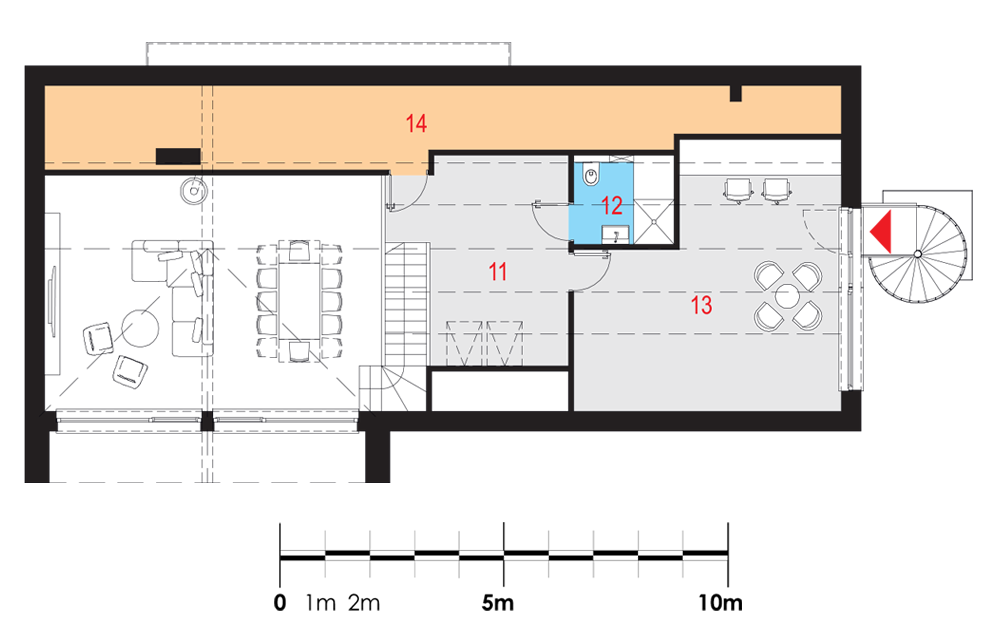

Poddasze


11 Antresola
12 Łazienka
13 Gabinet
14 Strych
10.22 (15.55) m2
2.97 (4.10) m2
14.39 (30.88) m2
0.00 (24.19) m2

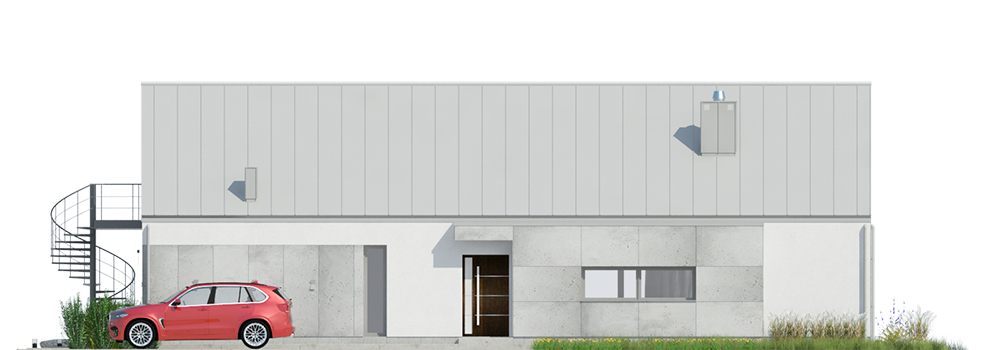

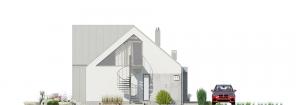

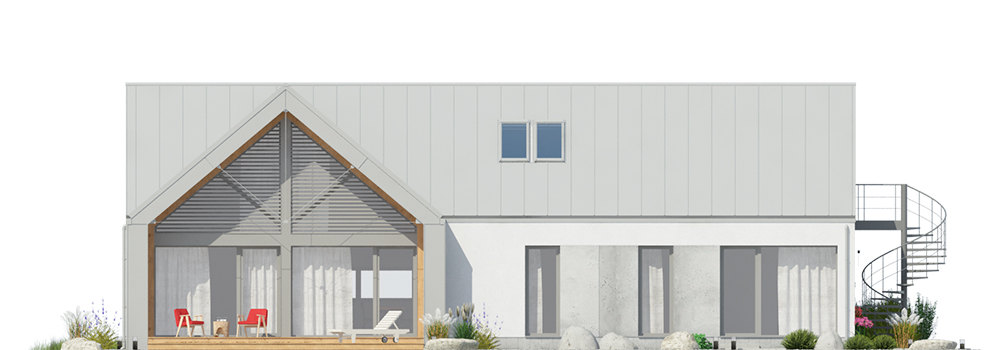

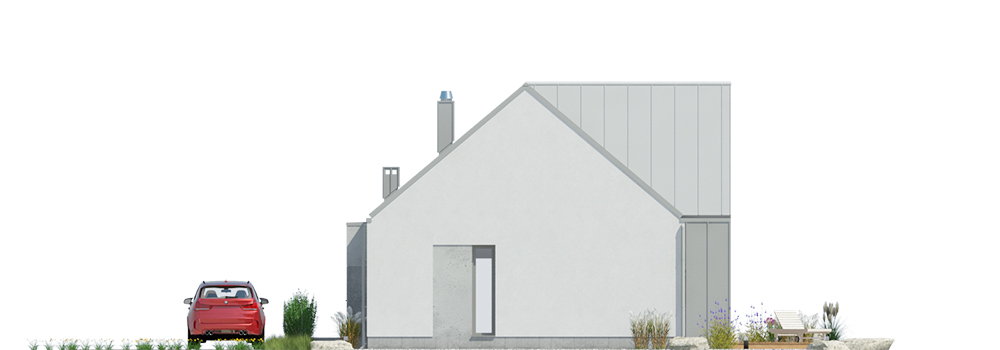

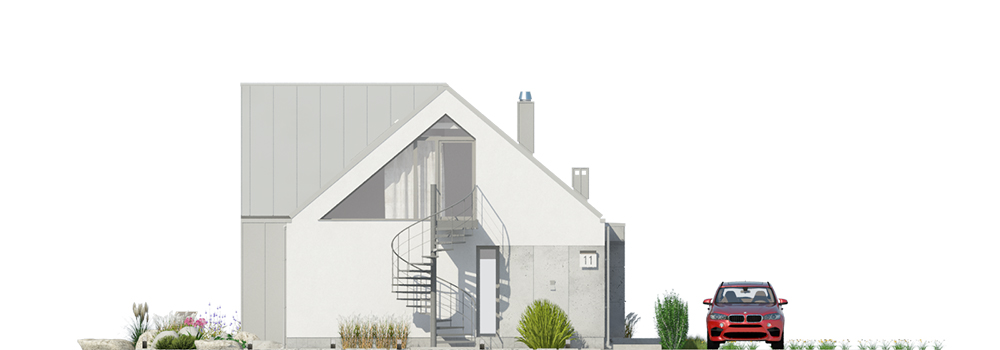

Elewacje

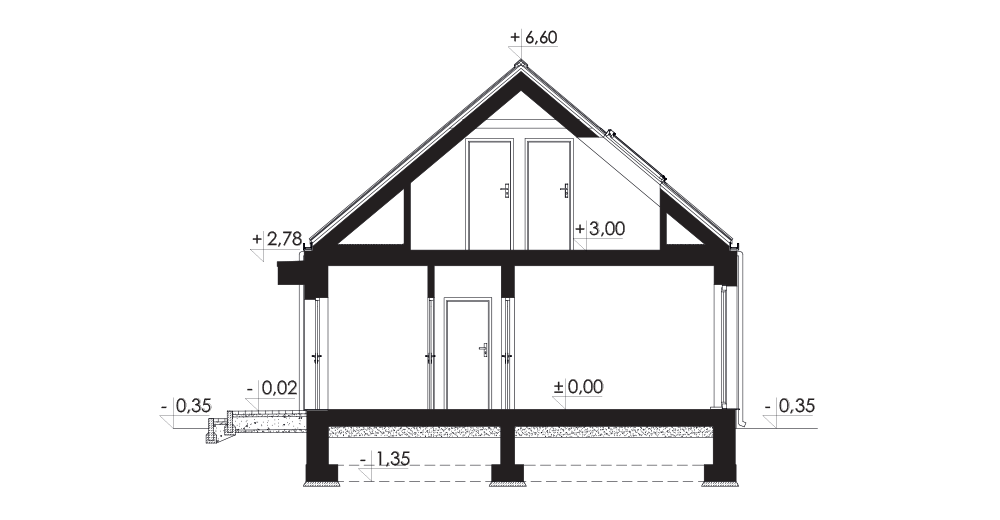

Przekrój

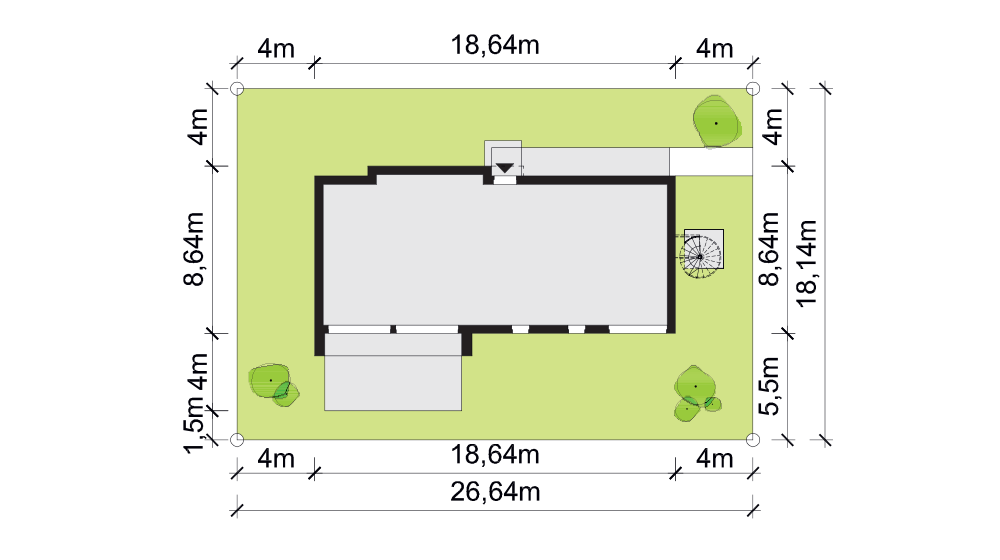

Usytuowanie na działce


Opis projektu

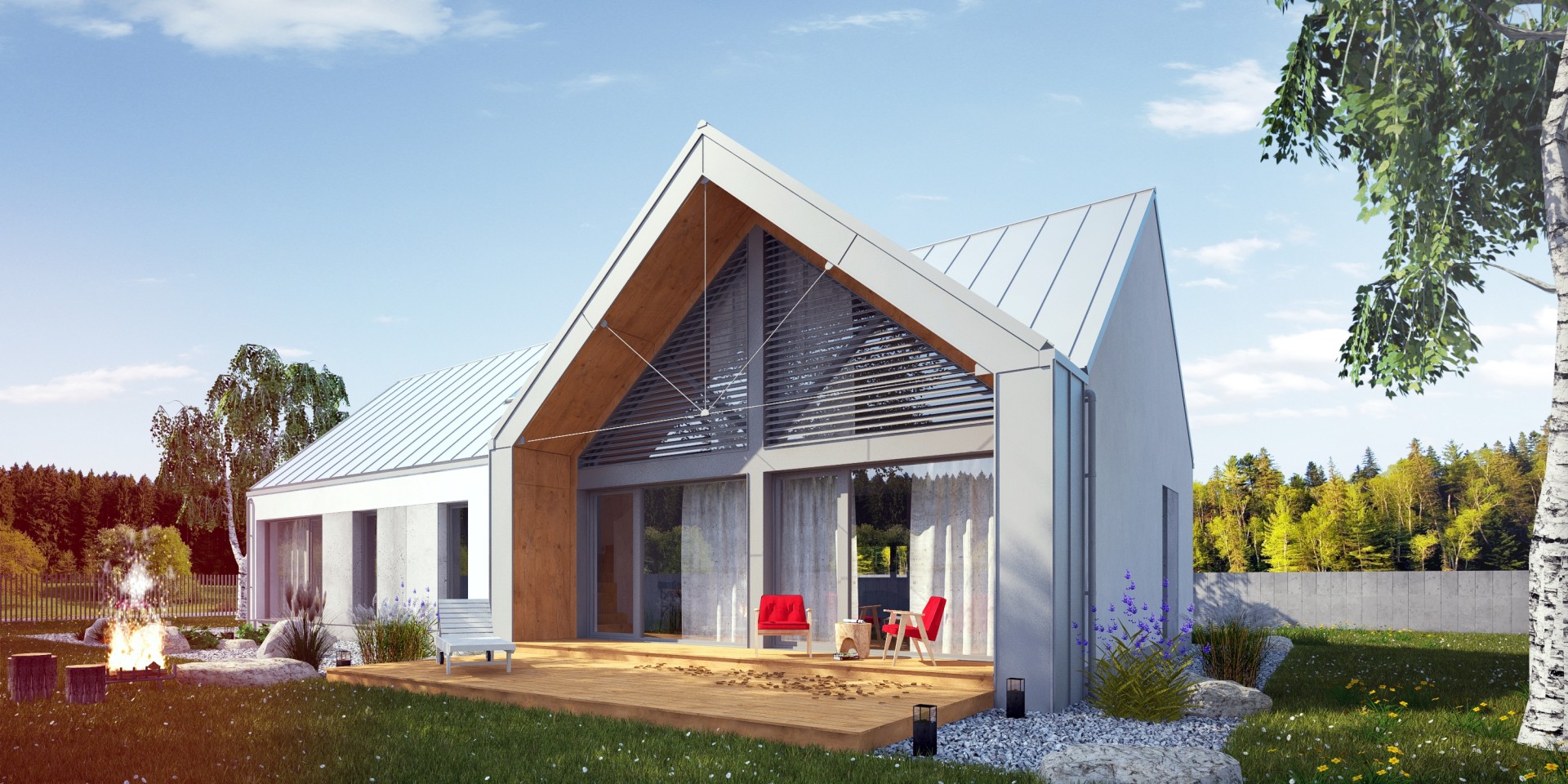

Nowoczesny dom jednorodzinny z dachem dwuspadowym bezokapowym, wolnostojący, niepodpiwniczony z poddaszem użytkowym. Z zewnątrz budynek prezentuje się jak dom parterowy.

Układ funkcjonalny:

Pokój dzienny z jadalnią z wyjściem na taras, kuchnia, cztery pokoje, sypialnia, dwie łazienki, garderoba, pomieszczenie gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: bloczki z betonu komórkowego firmy YTONG o gr. 24cm + styropian Termo Organika o gr. 20cm + tynk.

Schody: żelbetowe, zabiegowe na planie litery L; schody zewnętrzne na poddasze stalowe prefabrykowane.

Strop: płyta żelbetowa.

Ściana kolankowa: częściowo odsunięta z płyty g-k -wysokość 97cm.

Dach: wielospadowy, konstrukcja drewniana z prefabrykowanymi elementami stalowymi, pokryty dachówką ceramiczną.

Kocioł: gazowy.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne.
