Exilis I

Projekt Exilis I
WERSJA PODSTAWOWA
LUSTRZANE ODBICIE

Projekt Exilis I

powierzchnia użytkowa podstawowa:
powierzchnia pomocnicza:
powierzchnia garażu:
powierzchnia razem:
powierzchnia zabudowy:
kubatura:
kąt nachylenia dachu:
wysokość budynku:
liczba kondygnacji nadziemnych:
76.90 m2
15.41 m2
0.00 m2
92.31 m2
71.19 m2
319.40 m3
45°
7.68 m
2


Rzuty

Parter


01 Wiatrołap
02 Komunikacja
03 Pom. gosp.
04 Kotłownia
05 WC
06 Pokój dzienny
07 Kuchnia z jadalnią
3.19 m2
6.43 m2
5.19 m2
10.22 m2
0.79 (1.24) m2
17.46 m2
7.93 m2

Poddasze


11 Komunikacja
12 Łazienka
13 Sypialnia
14 Pokój
15 Pokój
6.49 m2
3.68 m2
13.19 (17.26) m2
8.79 (11.77) m2
8.28 (11.24) m2

Elewacje


Przekrój


Usytuowanie na działce


Opis projektu

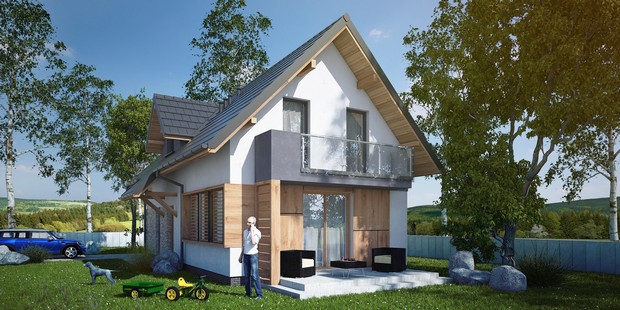

Dom jednorodzinny, wolnostojący, niepodpiwniczony z poddaszem użytkowym.

Układ funkcjonalny: Salon z wyjściem na taras, 3 pokoje, kuchnia, WC, łazienka, kotłownia, pomieszczenie gospodarcze.

Technologia i konstrukcja

Ściany zewnętrzne: pustak ceramiczny firmy LEIER o gr. 25cm + styropian Termo Organika o gr. 15cm + tynk.

Schody: parter - poddasze żelbetowe, zabiegowe.

Strop: płyta żelbetowa.

Ściana kolankowa: wysokość 110cm.

Dach: dwuspadowy, konstrukcja drewniana, pokryty dachówką ceramiczną.

Kocioł: gazowy.

Stolarka okienna i drzwiowa: okna i drzwi PVC, rolety zewnętrzne.
